金属锁紧式快速连接插头结构设计

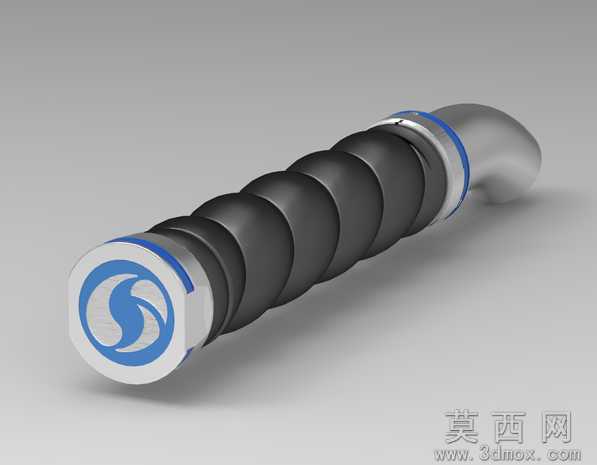

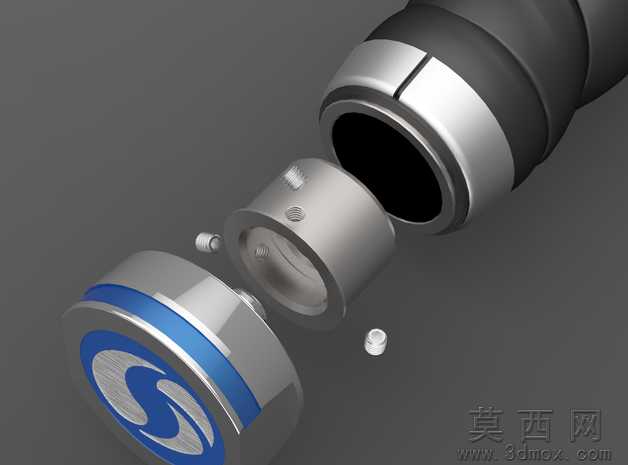

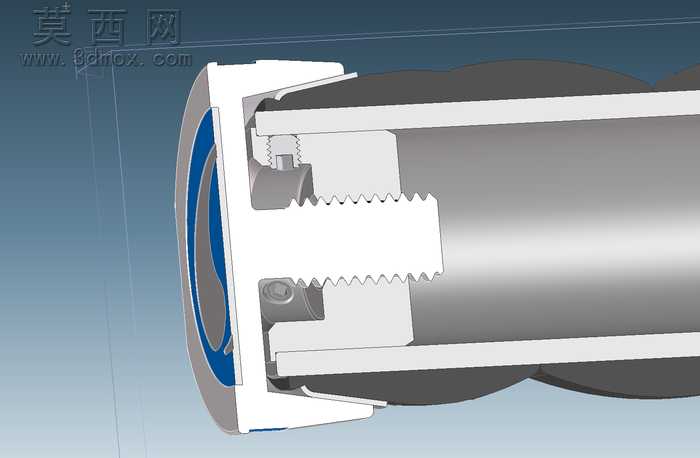

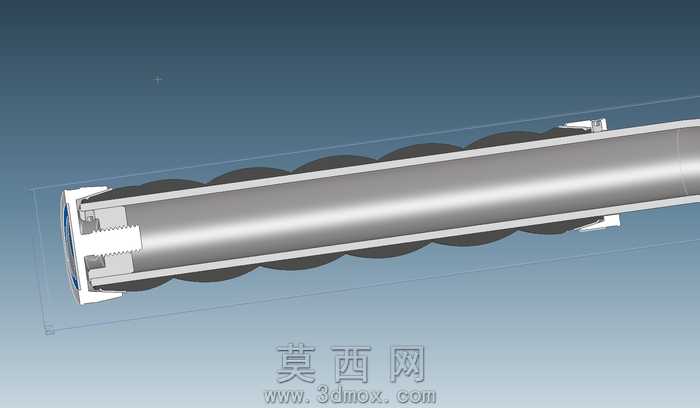

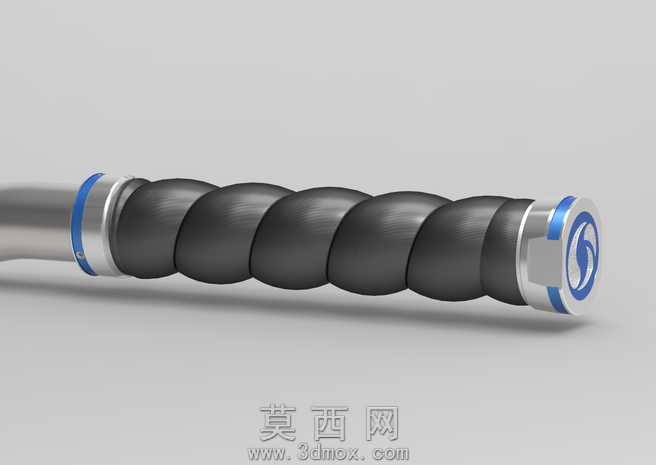

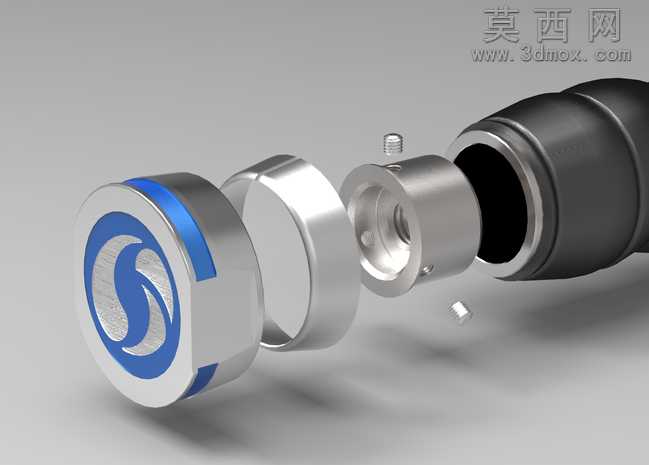

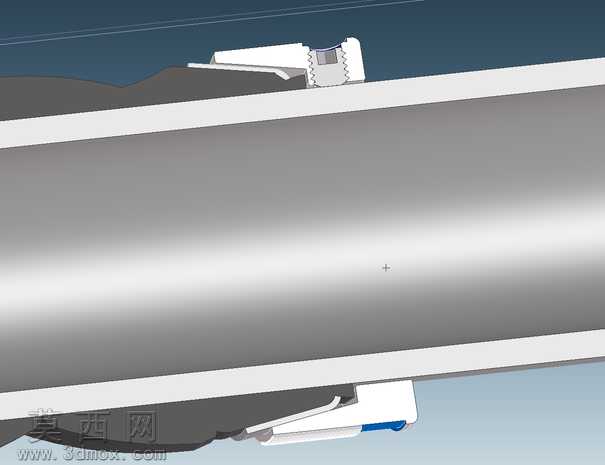

本作品为金属材质快速连接插头的三维结构设计，建模过程中首先对快插接头的功能需求进行拆解，明确其需实现管路快速对接、轴向锁紧、密封防护的核心作用，整体采用同轴回转体为基础构型，拆分出插头主体、锁紧螺套、定位卡件、密封端帽、紧固螺钉等独立零部件，在三维建模环境中逐一完成各零件的参数化绘制，严格控制各配合面的尺寸公差，保证金属插入段与外接管路的适配精度。渲染阶段针对不同部件赋予差异化材质，主体金属外壳采用高抛光不锈钢材质，调整反射参数呈现冷冽金属光泽，中部锁紧环添加蓝色阳极氧化铝材质形成视觉区分，橡胶密封段设置哑光黑橡胶材质，还原真实部件的质感差异，场景采用深灰色哑光背景配合定向打光，突出金属部件的轮廓转折与装配关系，清晰展示内部锁紧结构的位置与形态。结构设计上摒弃了传统塑料插头的卡扣式锁紧方案，采用金属插入段搭配侧面紧固螺钉的固定形式，螺钉可径向旋紧抵接在插入的管体表面，实现高强度的轴向固定，避免管路受拉脱开；外部设置的锁紧螺套可旋转推进，配合内部锥面结构压紧皮革类密封衬层，实现对接位置的径向密封，端帽结构可对内部组件形成轴向限位，防止零件松脱散落。设计过程中充分考虑快插接头的实际使用场景，针对需要频繁拆装、承受一定拉拽力的管路连接需求，全金属结构相比塑料材质拥有更高的结构强度与抗老化性能，螺钉锁紧的形式适配多种壁厚的外接管路，锥面压紧皮革衬层的密封方案可兼容一定的管径误差，同时具备良好的减震密封效果，各零件均采用标准化的尺寸设计，便于后续加工生产与替换维修，整体装配逻辑清晰，无冗余结构，在保证连接可靠性的前提下尽可能压缩了接头的整体体积，适配狭小空间内的管路安装需求。
