斯特林发动机带法兰轴承支架装配设计

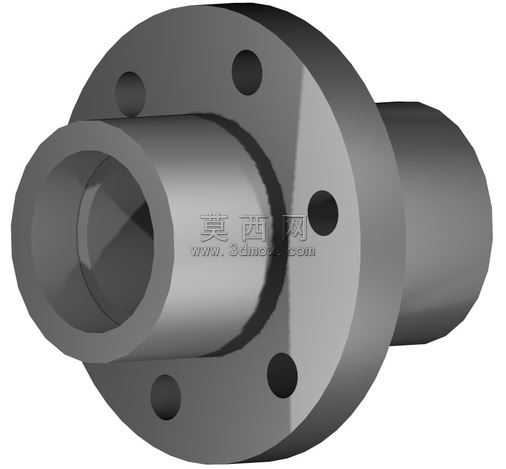

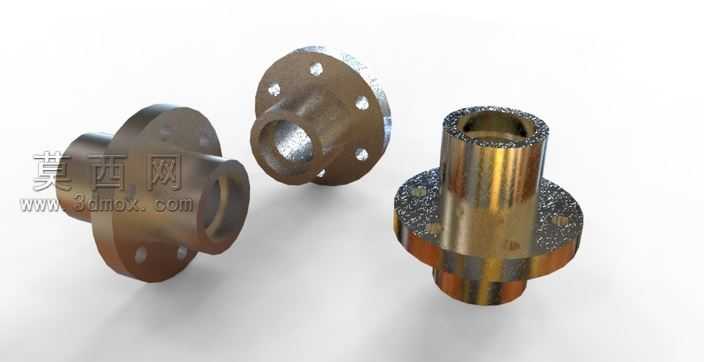

本作品为斯特林发动机配套的轴承支架装配三维模型，整体采用铝合金作为设计材质，在三维建模过程中首先完成各零件的参数化草图绘制，通过拉伸、旋转、切除等基础特征命令构建出主体结构。模型主体分为带安装孔的法兰盘段、轴承容纳筒段以及输出轴对接段三个核心部分，法兰盘上均匀分布六个圆形安装通孔，孔位经过同轴度与位置度公差约束，保证安装时与发动机基体的对接精度；轴承容纳筒的内壁尺寸按照标准轴承外径设计，预留合理的装配间隙，同时筒壁厚度经过力学验算，既满足支撑刚性要求又控制整体重量。装配阶段采用自下而上的建模思路，先分别完成法兰盘、筒体、衬套等单个零件的建模，赋予铝合金哑光金属材质，调整材质的粗糙度、反光度参数还原真实铝材的视觉效果，再通过同轴配合、面重合配合、间隙配合等装配约束将各零件组合为完整装配体，确保各部件之间无干涉、运动预留空间符合设计要求。渲染阶段采用柔和的环境光搭配定向补光，突出法兰盘安装孔的深度层次、筒体的曲面过渡质感，同时添加细微的金属磨砂纹理提升真实感。设计过程中重点考量了轴承支架的支撑稳定性，法兰盘的大直径设计可分散轴承运转时的径向载荷，筒体的长度经过优化，可对轴承形成足够的轴向包覆支撑，避免斯特林发动机运转过程中轴承出现偏摆、窜动问题，整体结构紧凑，安装定位便捷，适配小型斯特林发动机的装配需求，各零件的倒角、圆角细节均按照机械加工工艺要求设计，不存在无法加工的尖锐结构，可直接用于后续的工程图导出与实物加工参考。
