炼油厂管道流体输送换向接管结构

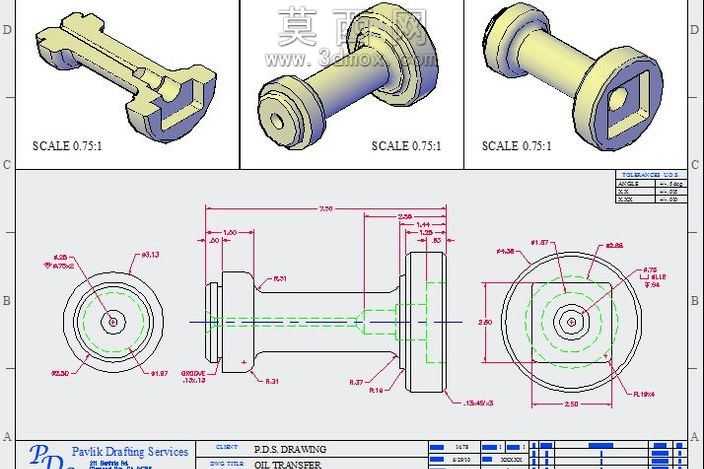

本作品为炼油厂场景下应用的管道流体换向接管三维结构设计，建模阶段严格遵循机械制图规范，先通过二维工程图提取全部尺寸参数，涵盖各段轴径、法兰盘轮廓、端部异形接口的形位公差与配合尺寸，再在三维建模环境中通过草图绘制、拉伸凸台、旋转切除等特征操作完成主体结构搭建。建模过程中对两端不同结构的连接端做了精细化处理：一端为带定位卡槽的快接式结构，卡槽的倒角、过渡圆角均按照实际管路装配的干涉避让要求设置，保证对接时能够快速卡入对位；另一端为带方形定位孔的法兰端，法兰盘的密封槽、螺栓孔分布圆尺寸完全匹配同规格管路法兰标准，中心的方形定位孔用于和配套管路的定位凸台配合，避免接管工作时发生周向转动。中间的连通流道做了等径过渡设计，减少流体流经时的阻力损失，流道内壁的粗糙度参数按照石油输送管路的要求设置，避免杂质滞留造成堵塞。渲染阶段采用金属材质模拟实际加工后的碳钢部件质感，对不同加工面做了材质区分：密封面设置为高光洁度的金属质感，非加工面设置为哑光的氧化处理质感，端部的异形接口处添加了轻微的倒角反光效果，还原真实机加工零件的视觉效果。设计思路围绕炼油厂管路中流体换向输送的实际需求展开，该接管可实现两条不同管路之间的流体导通换向，无需额外加装阀门即可完成流向切换，结构紧凑占用空间小，两端的差异化连接结构可适配两种不同规格的现有管路，无需对原有管路做改造即可直接安装使用，大幅降低了管路改造的成本与施工周期。建模完成后通过干涉检查工具验证了各部件装配时无碰撞问题，同时对照二维工程图标注的尺寸逐一核对三维模型的参数，保证模型尺寸与设计要求完全一致，可直接用于后续的工程出图、装配模拟以及3D打印样件验证。
