无人机挂载三轴云台热成像检测装置

　　这套挂载结构核心解决的是无人机空中作业时的成像稳定性问题，很多人做云台设计容易只盯着转动自由度，忽略实际飞行中的振动耦合边界，这套结构在设计时就把三个旋转轴的惯量匹配做了前置校核，避免飞行中高频振动传导到成像端出现画面拖影、测温数据漂移的问题。

　　从实际应用场景来看，这类带热成像的云台挂载目前覆盖的作业面很广，电力巡线时可以在安全距离外识别线路接头的过热缺陷，不用人工登塔排查；森林防火巡查时能穿透浅层植被烟雾识别隐火点，比可见光巡查的预警提前量高很多；还有应急搜救场景，在夜间或者复杂地形区域可以快速识别被困人员的体温信号，比人工拉网式搜救的效率提升数倍。

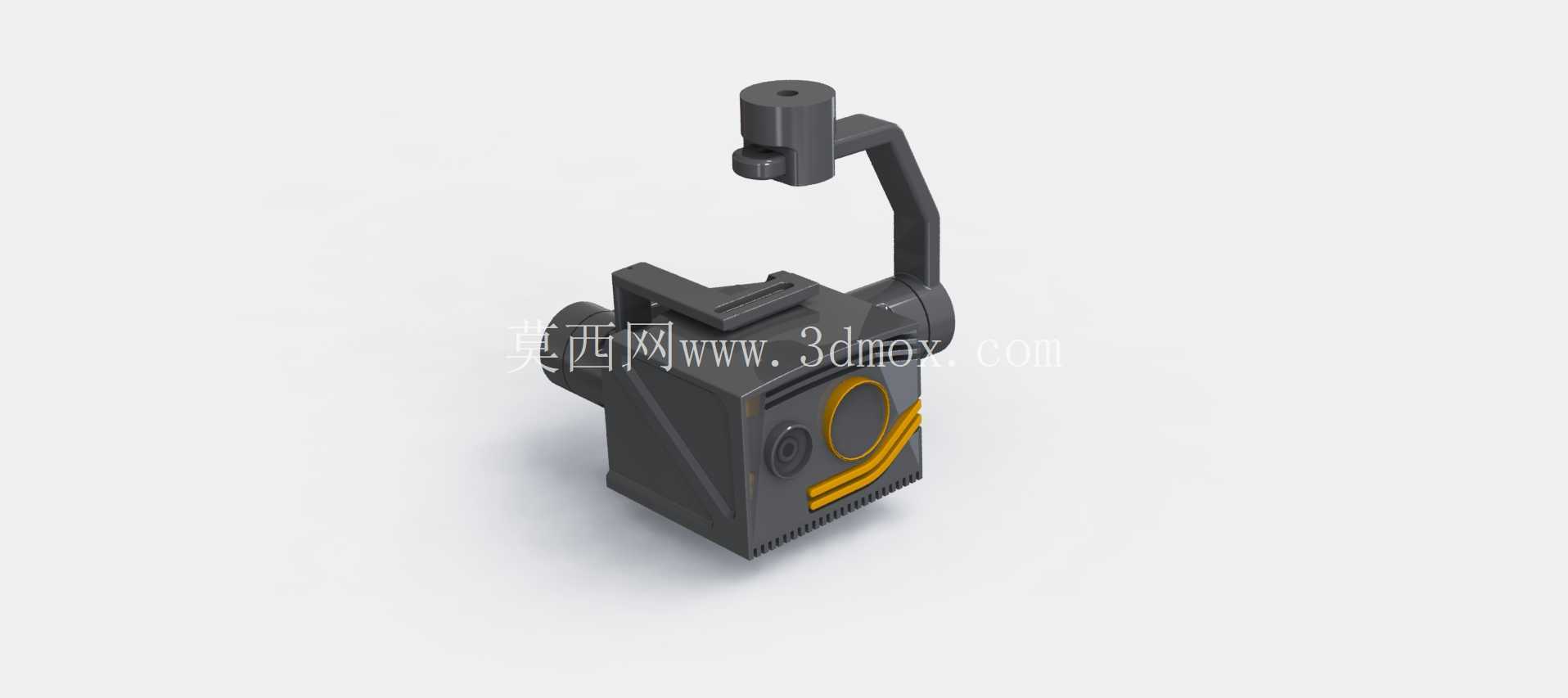

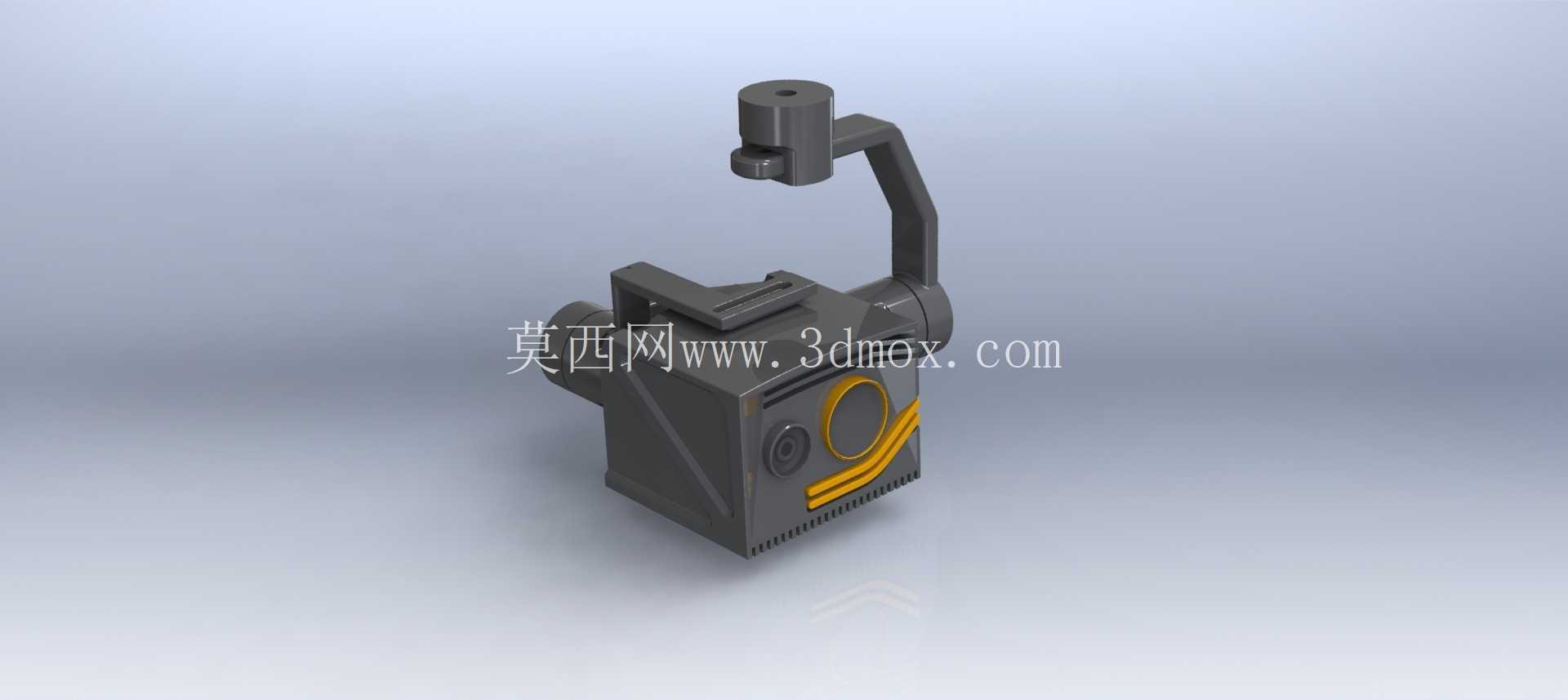

　　功能层面，三个正交布置的旋转轴可以实现全向360度视角覆盖，不存在观测死角，俯仰轴的转动范围覆盖了从正下方垂直到水平前视的全部区间，横滚轴可以实时抵消无人机飞行时的机身倾斜偏差，保证成像画面始终保持水平，方位轴则可以实现周向连续旋转，不需要调整无人机机头朝向就能完成周边全域扫描。热成像主机的安装位做了定位凸台设计，装配时不需要反复调整光轴同轴度，靠结构限位就能保证成像中心和云台转动中心的重合度，减少后期标定的工作量。

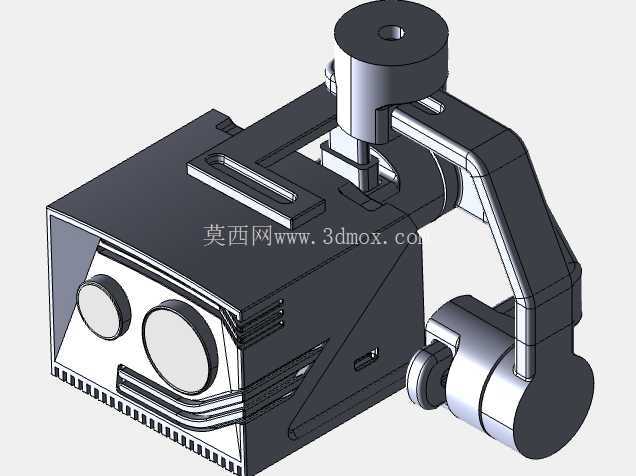

　　设计思路上没有追求过度的轻量化而牺牲结构刚性，云台的支撑臂采用了变截面的弯折结构，在靠近转轴的位置做了加厚处理，末端挂载位置则做了局部挖槽减重，既保证了飞行时的结构强度，不会因为机动飞行时的惯性力出现结构形变，又把整体重量控制在无人机的有效挂载阈值内。走线方式全部采用臂内隐藏式布线，不会出现线材外露缠绕转轴的问题，所有过线孔位置都做了圆角倒边处理，避免长期转动磨损线材外皮。

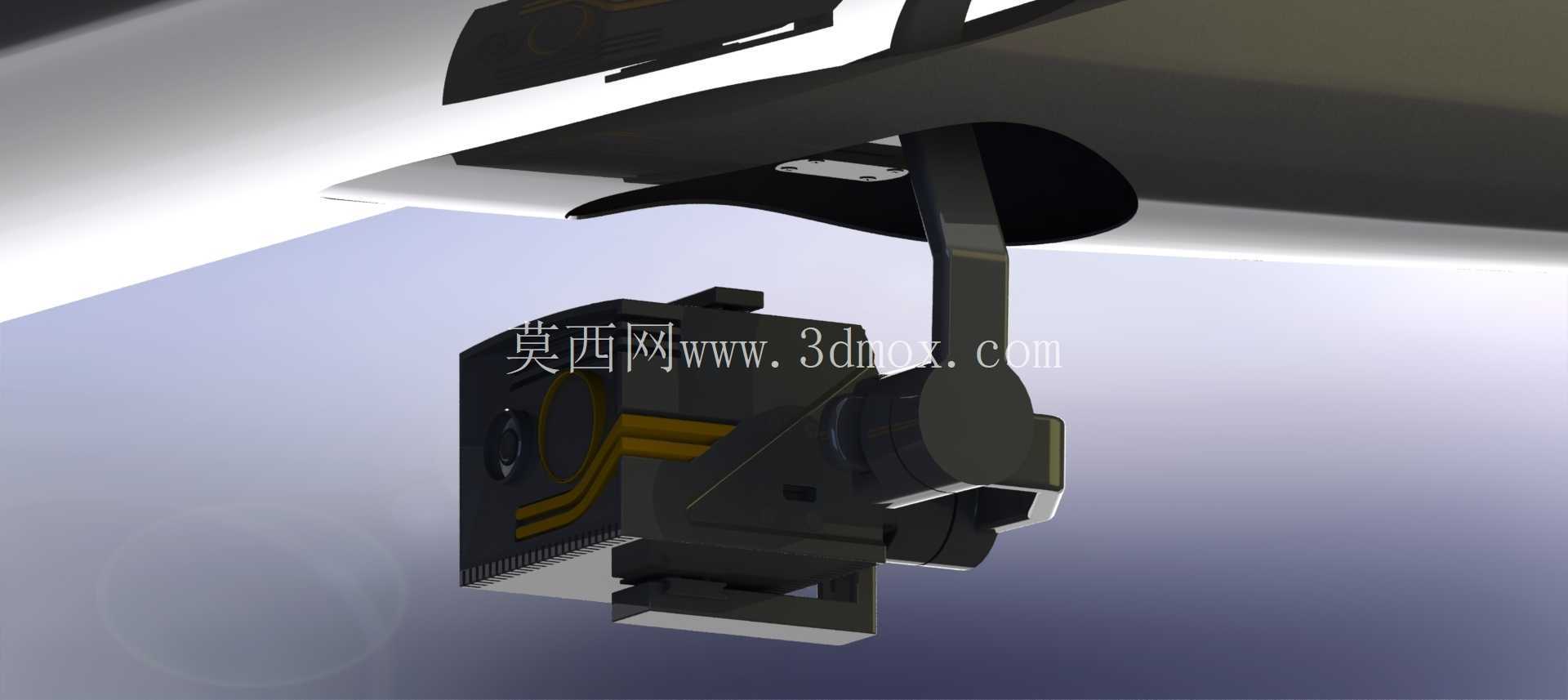

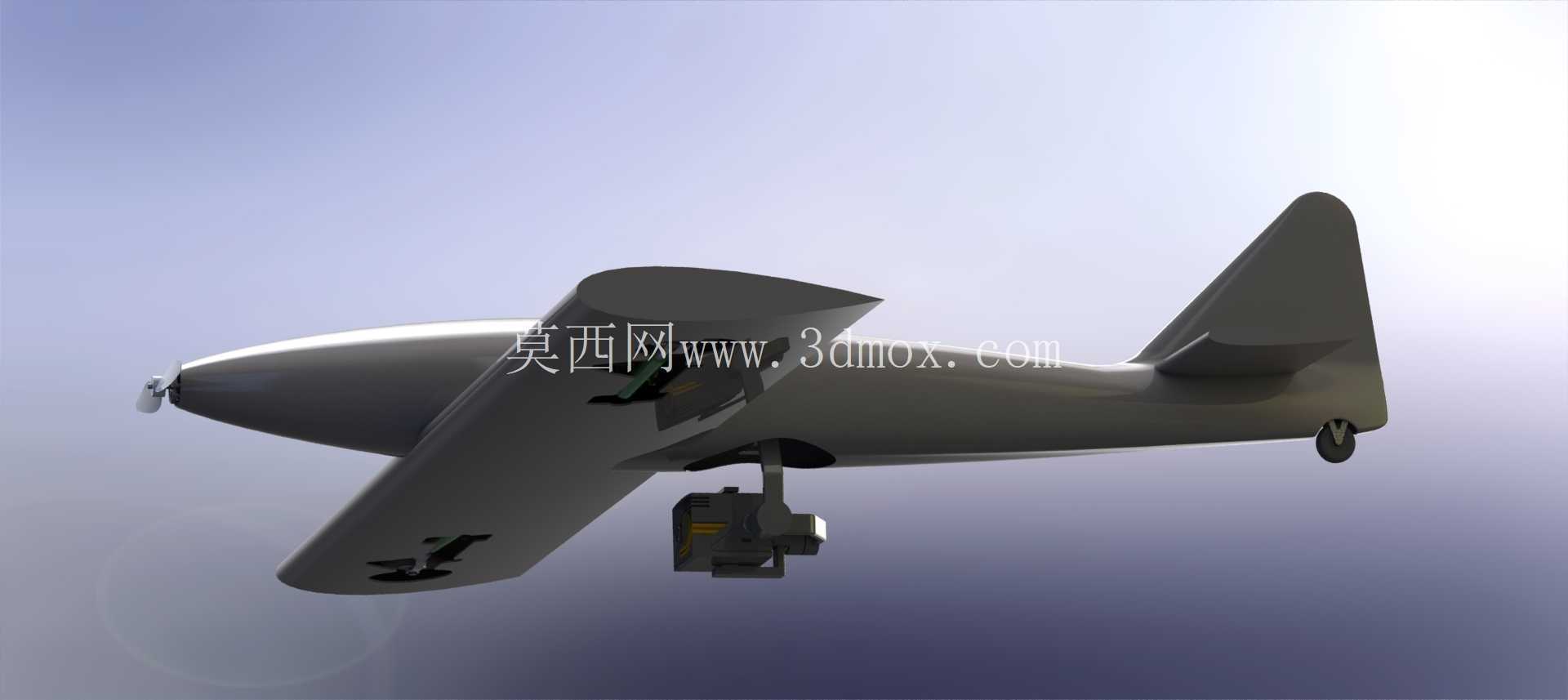

　　安装边界方面，云台顶部的挂载接口采用了标准的快装卡口设计，适配市面上多数行业级无人机的挂载位，接口的定位销间距做了通用化设计，不需要额外定制转接板就能直接安装。整体安装后突出机身的尺寸做了收敛设计，不会在无人机降落时触碰到地面，也不会遮挡无人机原有GPS天线和数传天线的信号。热成像主机的外壳做了散热筋结构，长时间连续作业时可以把机芯产生的热量快速传导出去，避免高温导致的热噪点升高影响成像精度。镜头位置预留了滤镜安装螺纹，可以根据不同作业场景更换对应的偏振镜或者广角镜头，不需要拆解主机结构。

　　很多新手做这类云台设计时容易忽略线缆的扭转余量，这套结构在每个转轴位置都预留了足够的线缆弯折空间，连续旋转时不会拉扯到内部连接线，转动阻尼也做了匹配调试，既不会因为阻尼太小出现飞行时的镜头晃动，也不会因为阻尼太大增加舵机的负载，保证转动过程平滑无卡顿。结构上所有的连接螺丝都采用了沉头设计，外表面没有突出的连接件，减少飞行时的风阻，也避免空中作业时勾碰到树枝、线缆等障碍物。
