长轴外转子航模动力电机结构设计

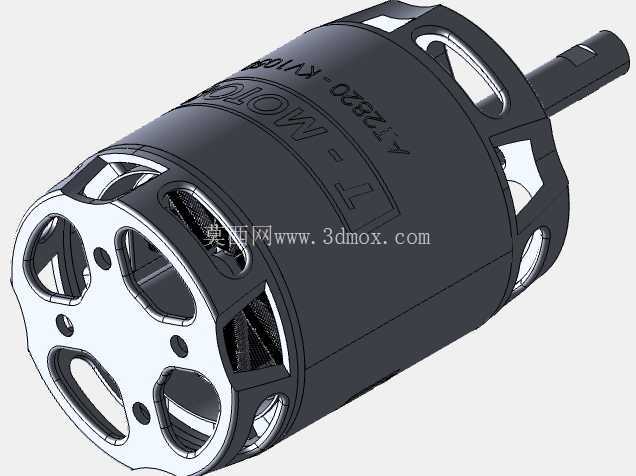

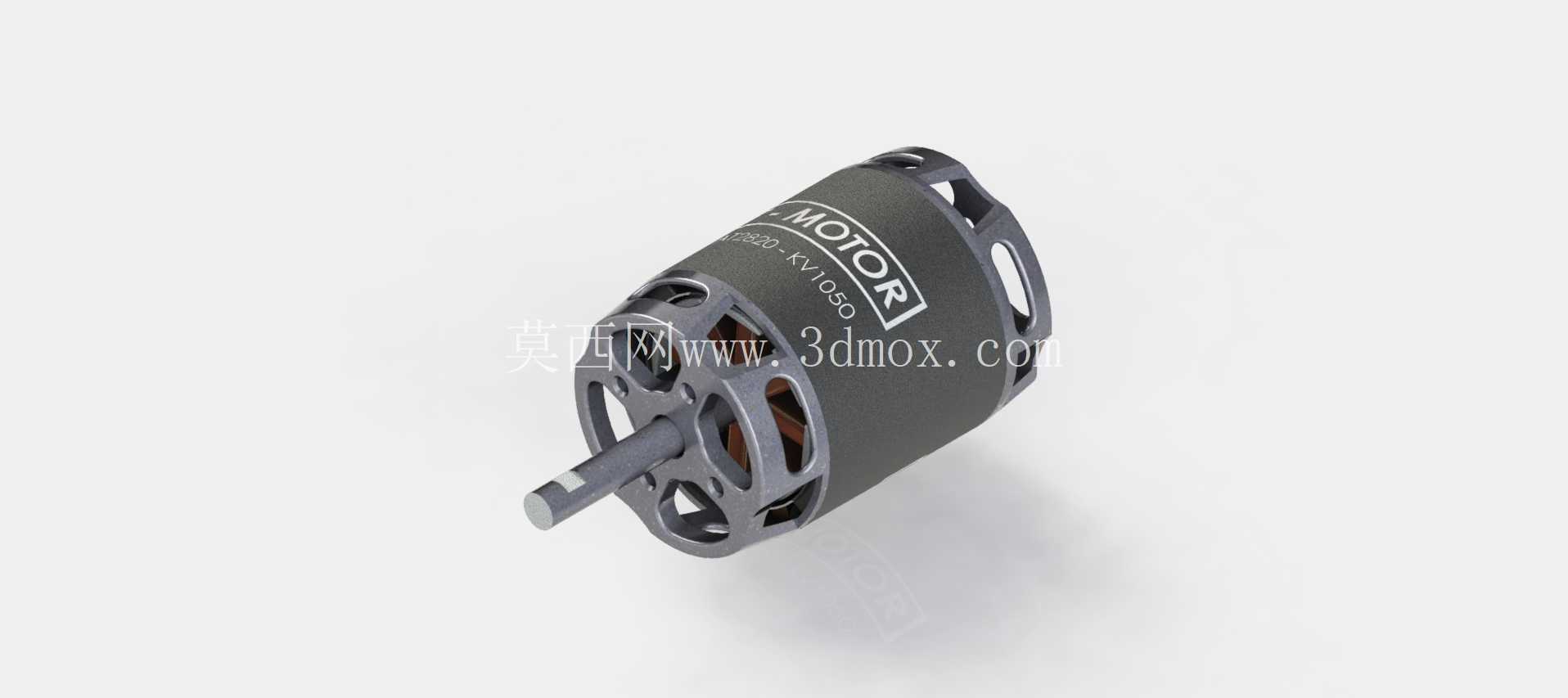

　　在安装边界的设计上，电机底座的四个安装孔位采用航模领域通用的孔距标准，可直接适配多数轻木固定翼、泡沫机的电机座安装位，长轴的伸出长度经过精准核算，既保证螺旋桨安装后与电机前端盖留有足够的安全间隙，避免桨叶旋转时剐蹭机身结构，又不会因轴伸过长导致轴系刚性不足，在大油门输出时出现轴端跳动超差的问题。从功能特性层面拆解，电机的绕组排布采用了集中式绕线方案，定子铁芯的槽满率控制在合理区间，既保证了铜线的有效填充率，降低大电流工况下的铜损，又预留了足够的散热间隙，飞行过程中迎面气流可通过前端盖的镂空通风槽直接带走绕组工作产生的热量，避免长时间满油门工作时出现磁钢退磁、绕组绝缘层老化的问题。这款长轴外转子电机的三维结构，核心面向小型固定翼航模、多旋翼无人机的动力输出场景设计，在实际航模装配作业中，这类电机的长轴输出端可直接适配螺旋桨安装座，省去额外的轴套转接工序，能有效降低动力总成的转动惯量偏差，避免飞行过程中出现桨震、动平衡失准的问题。从结构设计逻辑来看，外转子的壳体直接集成了磁钢安装位，相比同功率等级的内转子电机，外转子结构的扭矩输出特性更适配螺旋桨的低转速大负载工况，启动瞬间即可带动大尺寸螺旋桨达到额定推力区间，不会出现内转子电机常见的低转扭矩不足、堵转烧蚀绕组的问题。

　　外转子壳体的表面做了镂空减重设计，在保证壳体结构强度、承受磁钢旋转离心力的前提下，尽可能降低转子自身的重量，提升电机的功率重量比，这对于对起飞重量极为敏感的航模产品而言，每减少一克的自重，都能换来有效载荷或者续航时间的提升。在实际选型适配过程中，结构设计人员可直接基于该三维模型完成电机座的匹配设计，核对安装孔位、轴伸长度、转子外径等关键尺寸，无需反复测量实物参数，就能提前规避装配干涉问题，比如在设计像真机的整流罩时，可直接提取电机的最大外径参数，确定整流罩的内部最小容纳空间，避免出现整流罩内壁与旋转的转子剐蹭的问题。

　　同时，长轴的设计也拓展了该电机的适用场景，除了常规的前置动力布局外，还可适配尾推式动力布局、双发动力布局等特殊安装形式，轴端可直接安装折叠桨机构，满足滑翔机等特定机型的动力需求。从结构细节来看，电机前端盖的轴承位采用了双轴承支撑设计，两个轴承分别布置在前端盖的前后两侧，可有效承受螺旋桨旋转时产生的径向载荷与轴向拉力，避免单轴承支撑常见的轴系晃动问题，提升电机的高速运转稳定性，延长轴承的使用寿命。定子与底座的连接采用过盈配合加定位胶的结构方案，可承受大扭矩输出时的反作用力矩，不会出现定子与底座相对转动、导致绕组引线扯断的故障。

　　转子磁钢采用表贴式安装方案，磁钢与转子壳体内壁之间涂覆耐高温结构胶，可承受最高上万转的离心载荷，不会出现高速运转时磁钢脱落的问题。在三维建模过程中，所有的配合公差都按照航模动力件的通用精度标准设定，轴承与轴、轴承与端盖的配合公差选取合理，既保证装配时的顺畅度，又不会出现配合间隙过大导致的运转异响问题。对于从事航模结构设计、小型无人机动力系统选型的工程人员而言，该模型可直接用于整机的动力系统装配干涉检查、重心核算、推力线校准等工作，能大幅缩短前期设计阶段的实物验证周期，减少打样过程中的尺寸匹配错误。
