便携式LoRa通讯手持终端结构设计

　　该手持通讯终端的结构设计围绕户外离线通讯场景展开，核心适配野外无公网环境下的短报文通讯、位置回传需求，可覆盖徒步穿越、野外作业、应急救援、户外群组活动等场景下的点对点、多节点组网通讯需求，解决公网信号盲区的通讯联络问题。整机结构采用一体化手持握持形态设计，外壳做了圆角过渡处理，握持区域的厚度控制在单手握持舒适区间，侧边做了微弧面贴合手掌轮廓的处理，长时间持握不易产生硌手的疲劳感，整机重量控制在便携设备合理区间，可通过配套背夹挂载于背包肩带、腰带等位置，满足户外携带的轻量化需求。

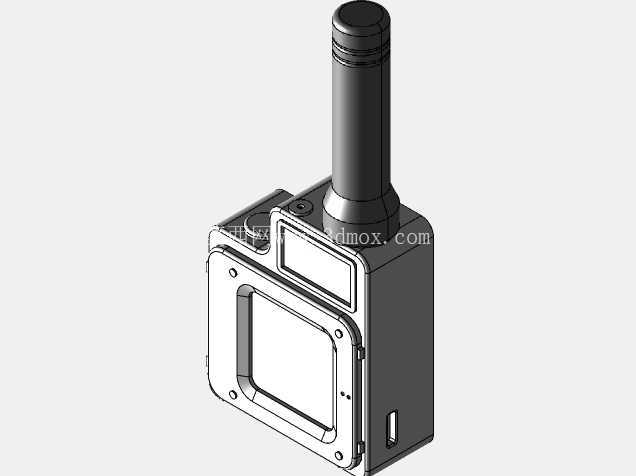

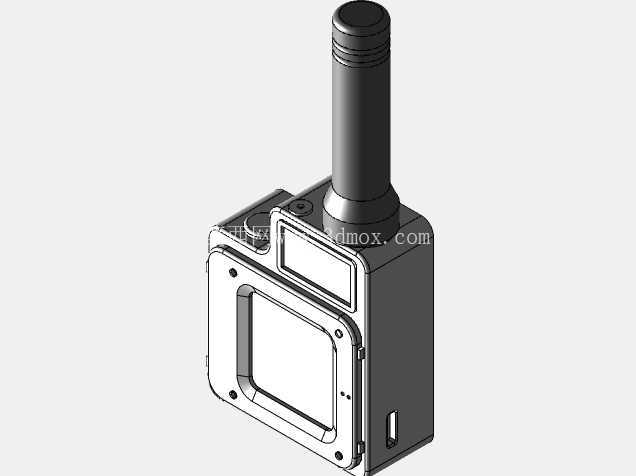

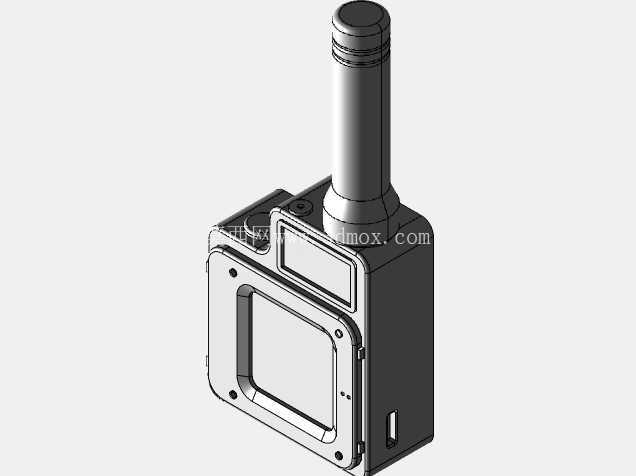

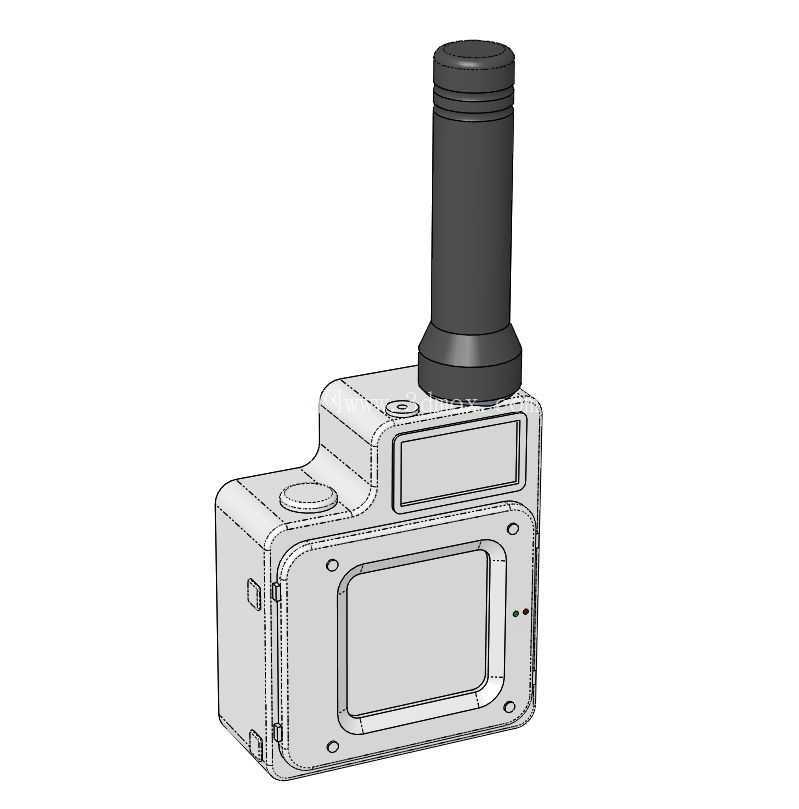

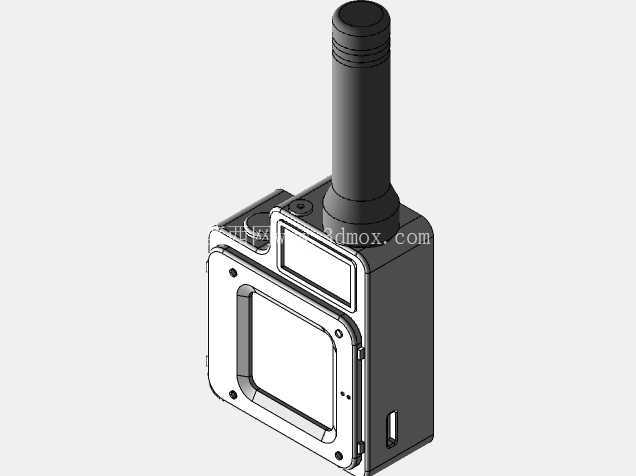

　　顶部外置的柱状通讯天线采用螺纹旋接结构，天线根部做了密封台阶设计，装配后可实现与外壳的紧密贴合，天线长度经过信号匹配优化，既保证通讯信号的发射接收增益，又不会因过长导致携带过程中出现磕碰弯折的问题，天线接口处预留了密封胶圈安装槽位，可满足户外使用的基础防尘防泼溅要求。正面区域分为上下两个功能区，上部预留小尺寸显示屏安装位，屏幕四周做了凸台防护设计，当设备正面朝下放置时，凸台可先于屏幕接触接触面，避免屏幕直接被刮擦或磕碰，屏幕安装位预留了FPC走线槽与屏幕固定卡扣位，可适配常规段码屏或小尺寸OLED屏的装配需求；下部为电池仓盖区域，采用周圈螺丝固定的密封结构，仓盖与壳体之间预留密封胶圈安装位，内部可容纳单节大容量圆柱锂电池，电池仓内做了电池限位筋与电极接触片安装位，避免设备晃动时电池出现移位导致接触不良的问题。

　　壳体侧面预留了功能按键安装位，按键采用一体式软胶按键设计，按键与壳体之间做了防水唇边结构，无需额外做按键密封处理即可实现基础防水，按键的触发行程经过优化，戴薄款户外手套也可正常操作触发。壳体内部做了分层式安装柱位，上层为核心通讯主板安装位，预留了主板固定螺丝柱、定位柱，可保证主板装配后无窜动，主板区域预留了LoRa射频模块、GNSS定位模块的安装空间，射频模块与天线接口之间预留了同轴线走线槽，避免走线杂乱影响射频性能；下层为电池仓，与主板区域之间做了隔离筋，避免电池漏液等情况直接腐蚀主板电路。

　　壳体的边角位置做了加厚处理，内部设置了缓冲筋位，设备意外跌落时，加厚边角可先吸收冲击能量，内部缓冲筋可分散冲击力，降低内部元器件受冲击损坏的概率。整机的装配采用周圈螺丝加卡扣的组合固定方式，卡扣用于壳体上下盖的预定位，螺丝用于最终锁紧固定，既提升装配效率，又保证壳体结合面的紧密性，所有螺丝孔位均做了沉头处理，螺丝装配后不会突出壳体表面，避免剐蹭携带物品。设备底部预留了Type-C充电接口安装位，接口处做了防尘塞安装槽，配套的软胶防尘塞可在非充电状态下封堵接口，避免灰尘、水汽进入设备内部。整机的安装边界充分考虑了手持使用与挂载携带的需求，所有外部突出结构均做了圆弧过渡，不存在尖锐棱角，不会在携带过程中勾挂衣物或背包织带，天线的拆卸结构也方便用户在收纳状态下拆下天线单独存放，进一步缩小收纳体积。结构设计过程中充分考虑了户外使用的复杂工况，所有受力位置均做了加厚处理，壳体壁厚控制在兼顾强度与轻量化的合理区间，既不会因壁厚过薄导致壳体受挤压变形，也不会因壁厚过厚增加整机重量，内部的安装柱位均做了加强筋连接，避免螺丝锁紧时柱位出现断裂问题。
