蝎子SII-4020外转子无刷动力电机结构

　　这款外转子无刷动力单元，核心适配场景覆盖小型航模飞行器动力输出、桌面级机械臂关节驱动、小型移动巡检机器人行走动力、教育类竞赛机器人动力模组等对功率密度、响应速度有较高要求的机电集成场景，区别于传统有刷电机的碳刷接触式换向结构，该类无刷外转子结构通过电子换向实现动力输出，运转过程中无接触摩擦损耗，连续运转工况下的温升控制、噪音表现、维护间隔都远优于同功率等级的有刷动力方案。从结构设计逻辑来看，外转子的结构形式将永磁体贴装于旋转外壳内壁，定子绕组固定于中心轴座，转动惯量相比同尺寸内转子无刷电机更大，动力输出的扭矩特性更适配直接驱动螺旋桨、轮组等负载的场景，可省去中间减速齿轮组的传动损耗与装配空间，大幅缩减动力总成的整体体积。

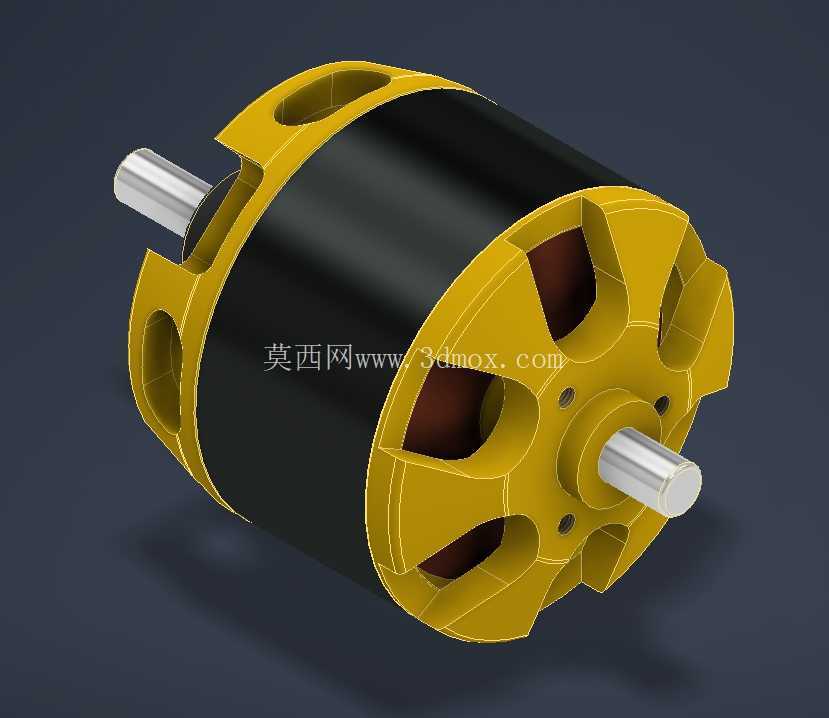

　　两端端盖采用镂空辐条式结构设计，并非单纯的造型考量，镂空区域直接对应定子绕组的端部散热路径，电机持续高负载运转时，绕组产生的热量可通过端盖镂空区域直接与外部空气形成对流，配合黑色定子铁芯的热传导路径，可在无额外散热风扇的工况下维持稳定的功率输出，避免绕组过热导致的退磁、绝缘老化问题。输出轴采用双出轴结构设计，两端轴径保持一致，安装时可根据负载布置方向选择动力输出端，也可在非输出端加装磁编码盘、转速检测码盘等位置反馈元件，适配闭环速度控制、位置控制的使用需求，轴伸端的配合公差选用过渡配合等级，可直接适配标准桨夹、同步带轮、联轴器等通用传动连接件，无需额外定制转接零件。

　　安装边界方面，电机主体外径为40mm级，轴向总长度控制在20mm区间，两端端盖预留的安装孔位呈圆周均布，孔位间距匹配行业通用的40系列无刷电机安装标准，可直接替换同尺寸规格的其他品牌外转子无刷电机，无需对原有安装机架进行二次打孔或结构修改。定子绕组采用集中式绕线工艺，槽满率控制在合理区间，兼顾铜线利用率与绕制工艺可行性，540KV的转速电压比参数，意味着每提升1V供电电压，电机空载转速提升540转，适配2-6S锂聚合物电池的供电区间，可根据负载所需的转速、扭矩匹配对应供电电压，在航模应用场景下搭配对应尺寸的螺旋桨可提供足够的推拉力，在机器人关节应用场景下搭配合适的电调可实现精准的转速调节。

　　外壳的黄色涂装部分为硬质阳极氧化处理的铝合金材质，既保证了结构强度，又能实现轻量化设计，整体重量控制在百克级，不会给搭载平台带来过多的负载负担，中心固定轴采用不锈钢材质，与轴承内圈过盈配合，可承受径向与轴向的复合载荷，适配螺旋桨转动时产生的拉力、机器人移动时的路面冲击等复杂受力工况。建模过程中重点还原了定子与转子的配合间隙、轴承安装位的台阶尺寸、端盖与主体的定位止口结构，这些配合尺寸直接决定了电机装配后的同轴度，若同轴度偏差过大，电机运转时会产生额外的振动与噪音，严重时甚至会出现定子转子扫膛的故障，因此在结构设计时，止口的配合公差选用H7/h6的小间隙配合，既保证装配便利性，又能控制同轴度偏差在允许范围内。端盖上的固定螺丝孔采用沉头设计，螺丝锁紧后端面无凸起，不会干涉转子的旋转运动，也不会额外增加电机的轴向安装尺寸，出线位置设置于端盖一侧，预留的出线空间可容纳3相动力线与可选的霍尔传感器信号线，布线时可顺着安装机架的走线槽布置，避免线材与旋转部件接触磨损。
