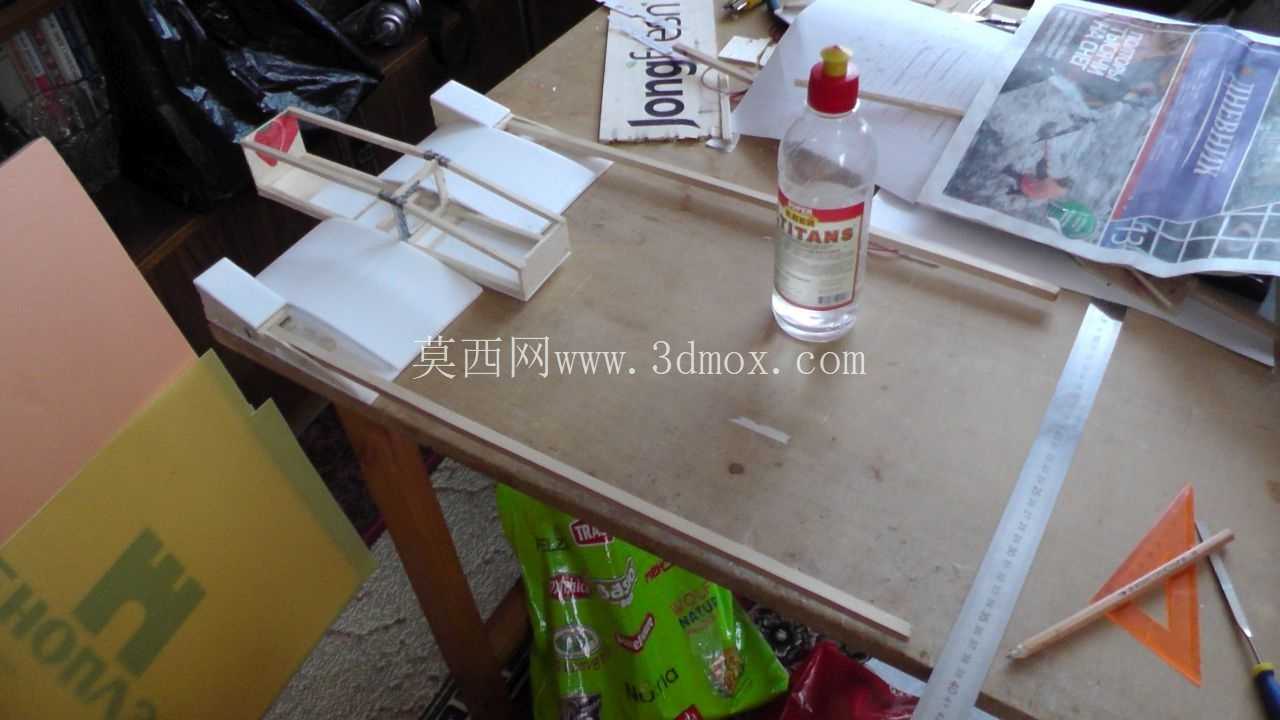

ASK-5框架式FPV航模机架结构设计

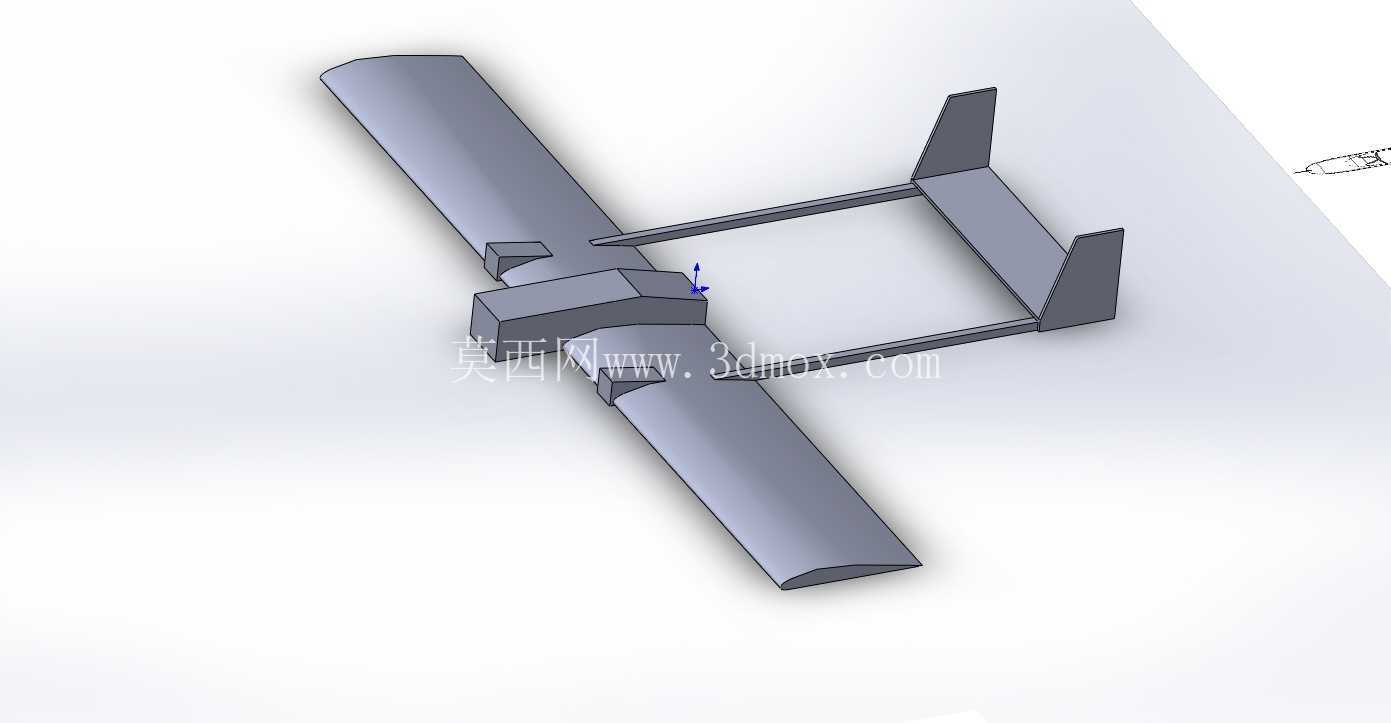

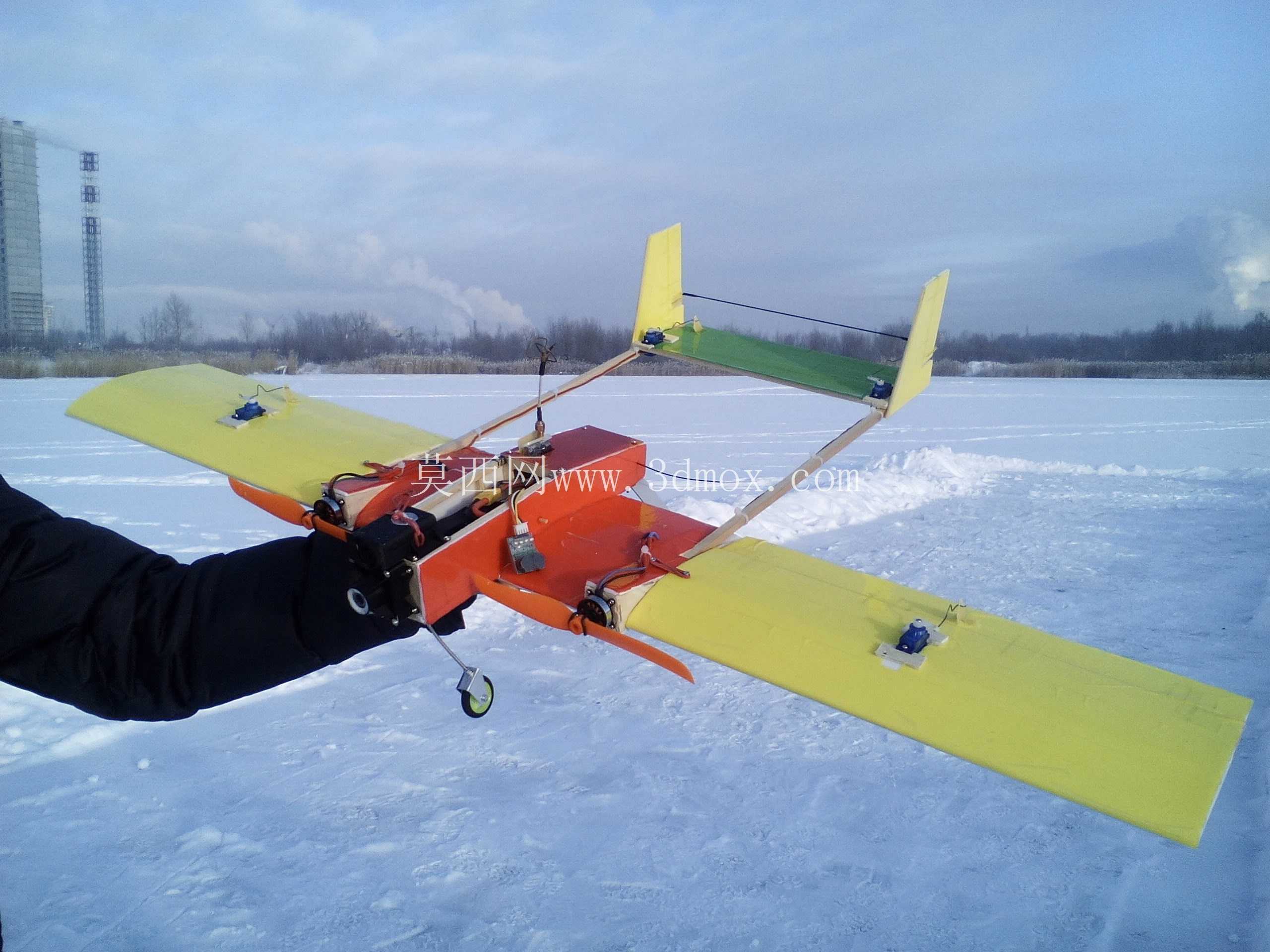

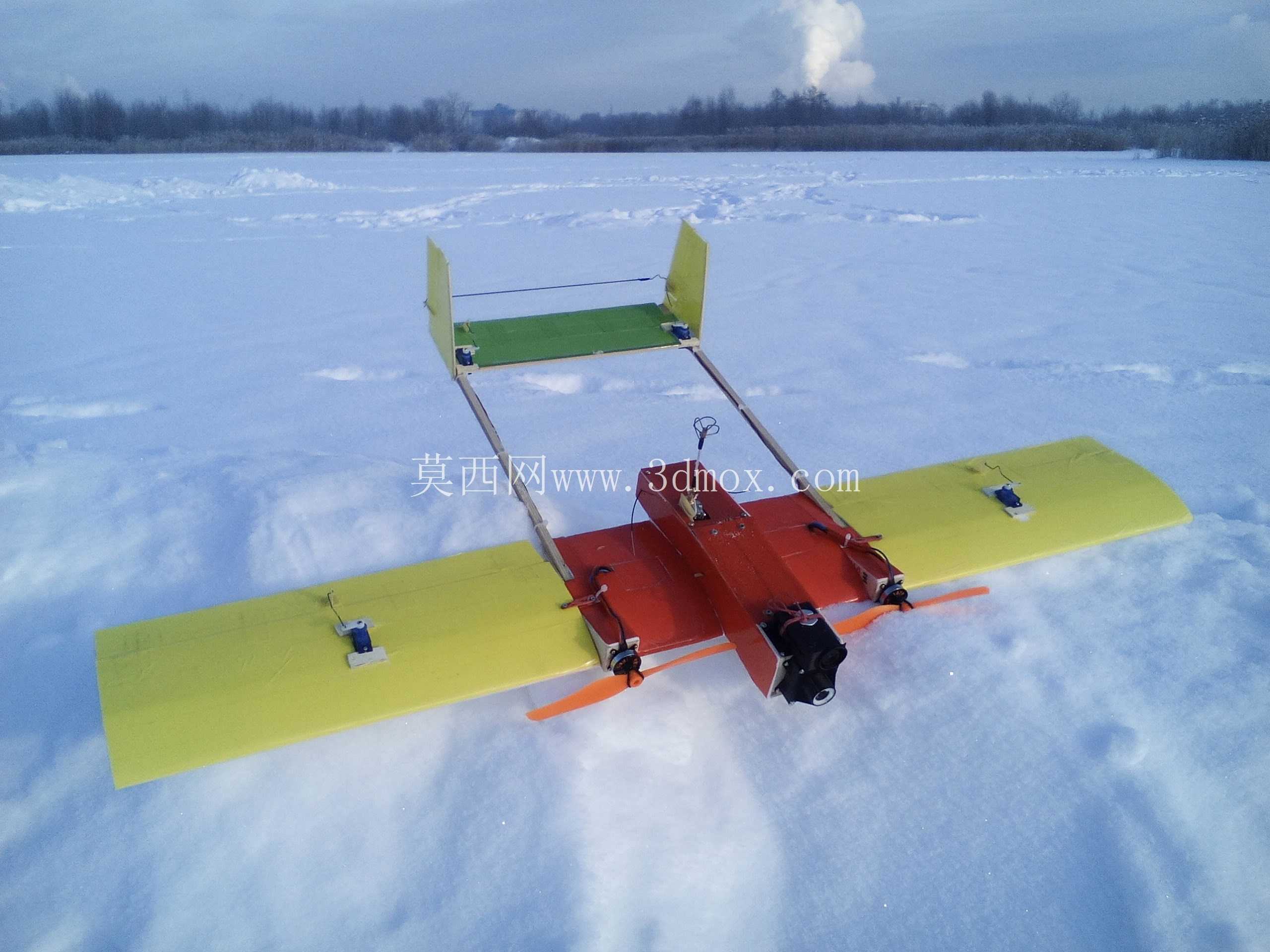

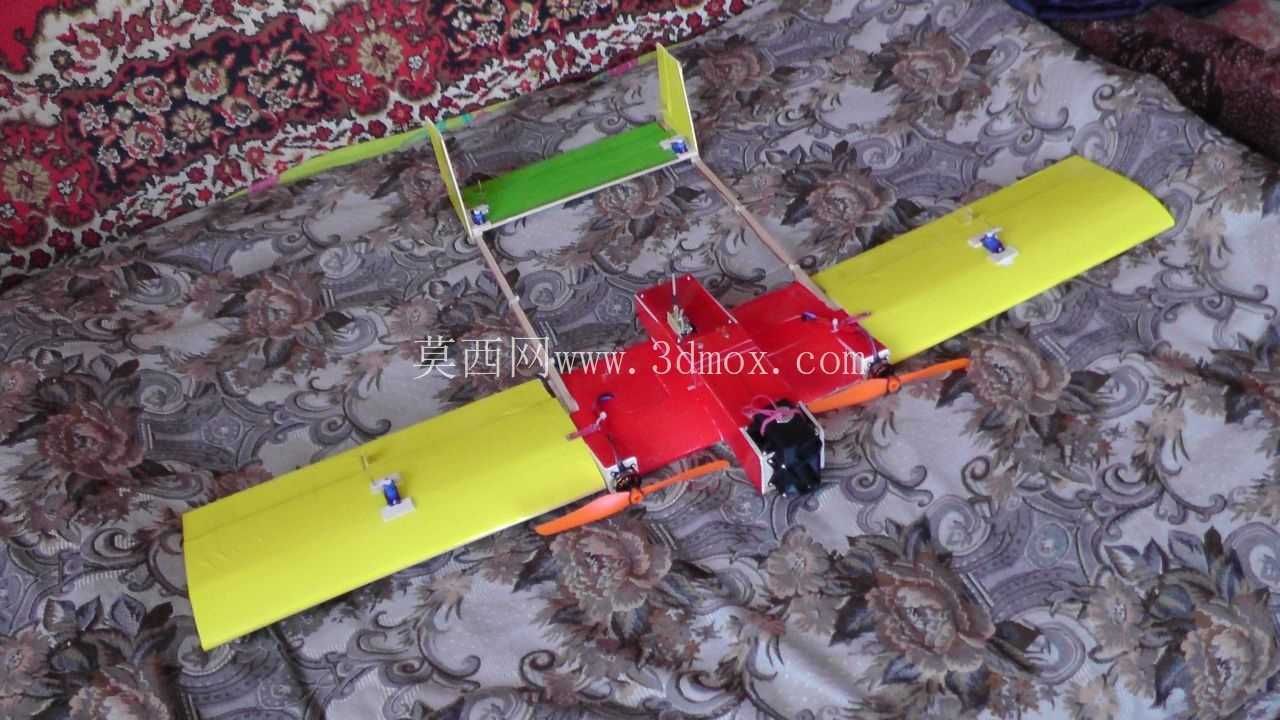

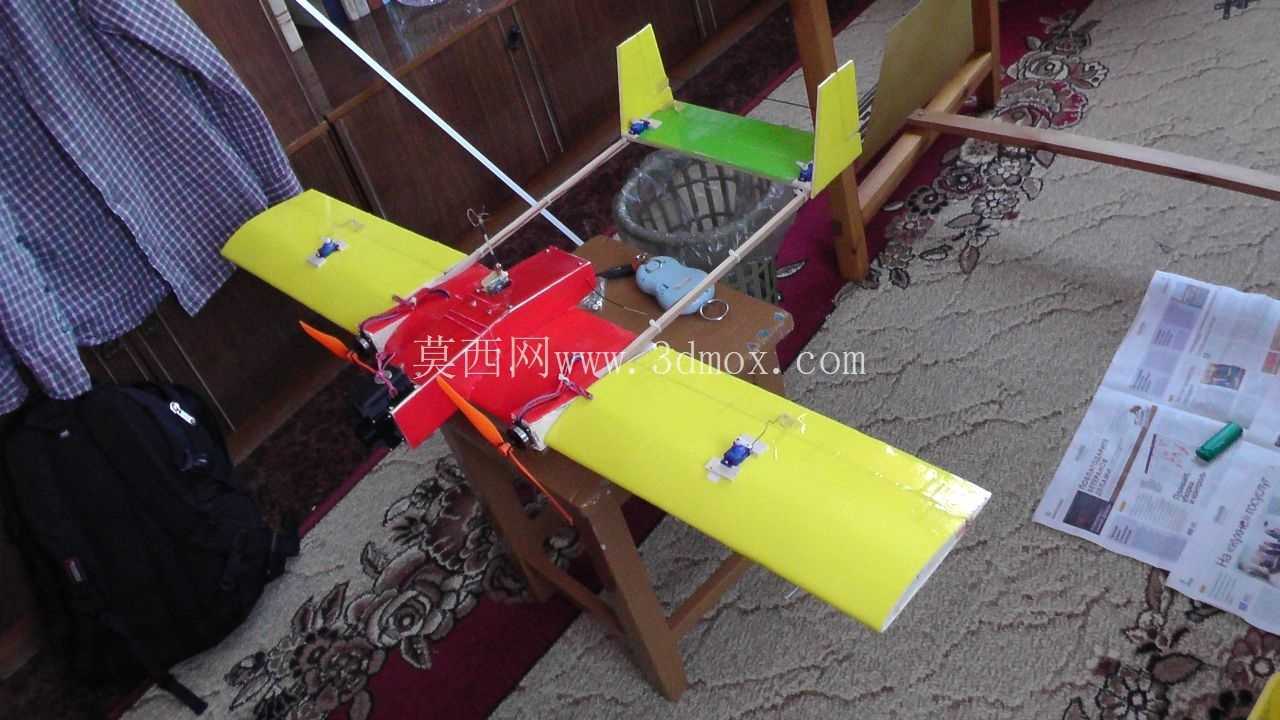

　　这套框架式FPV航模机架，核心服务于第一视角飞行爱好者的户外远航、特技飞行场景，区别于常规一体成型的泡沫航模，采用杆梁组合的框架式构型，在结构强度、改装冗余度、维修便捷性上做了针对性的工程优化，适配多数市售FPV飞控、图传、动力套装的安装需求。

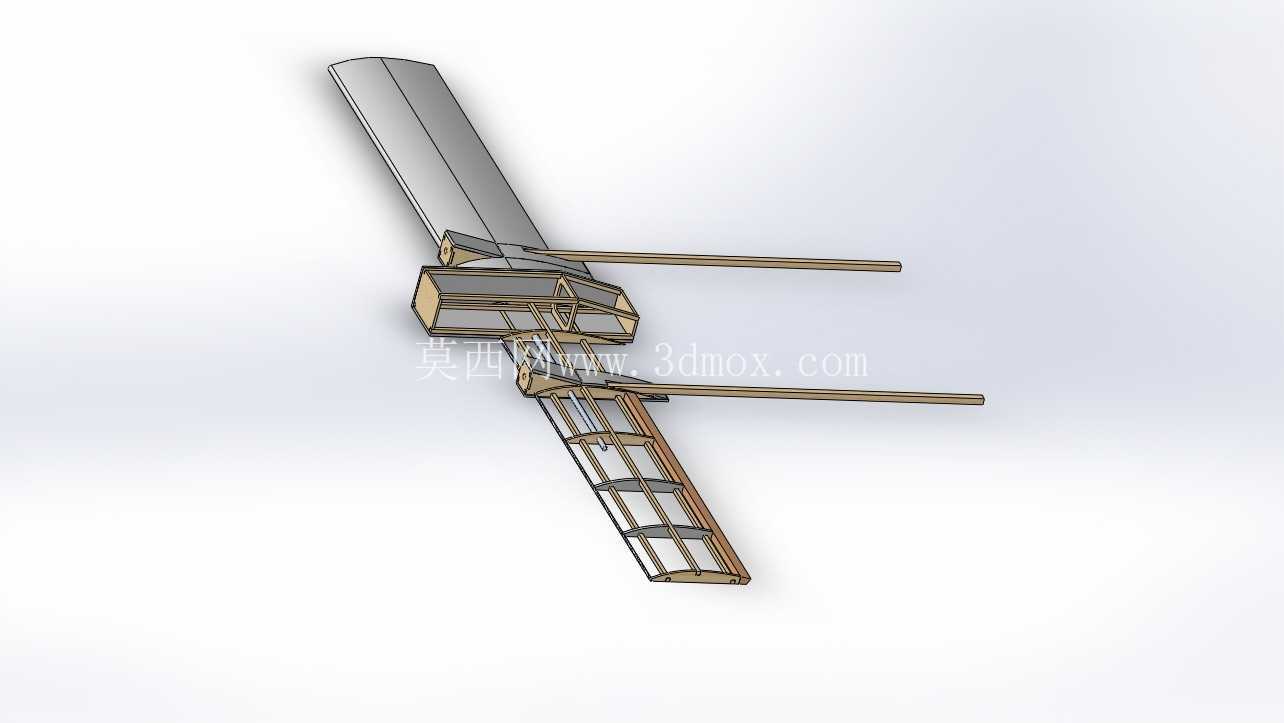

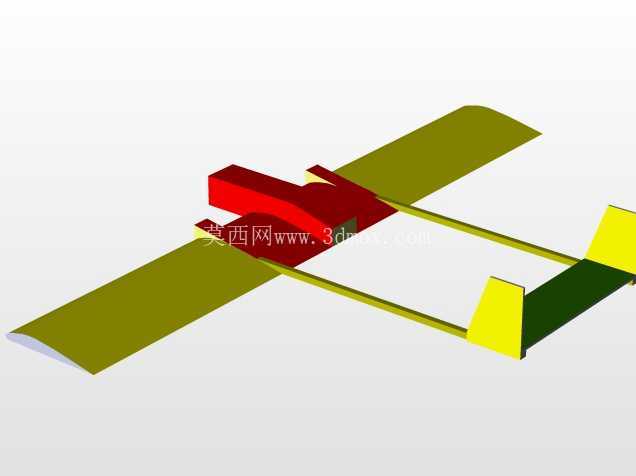

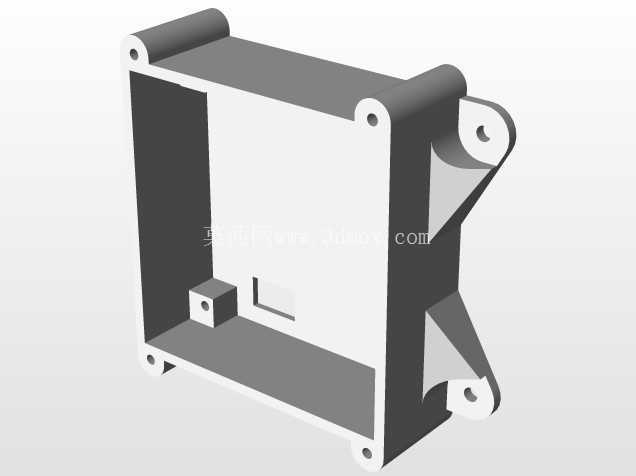

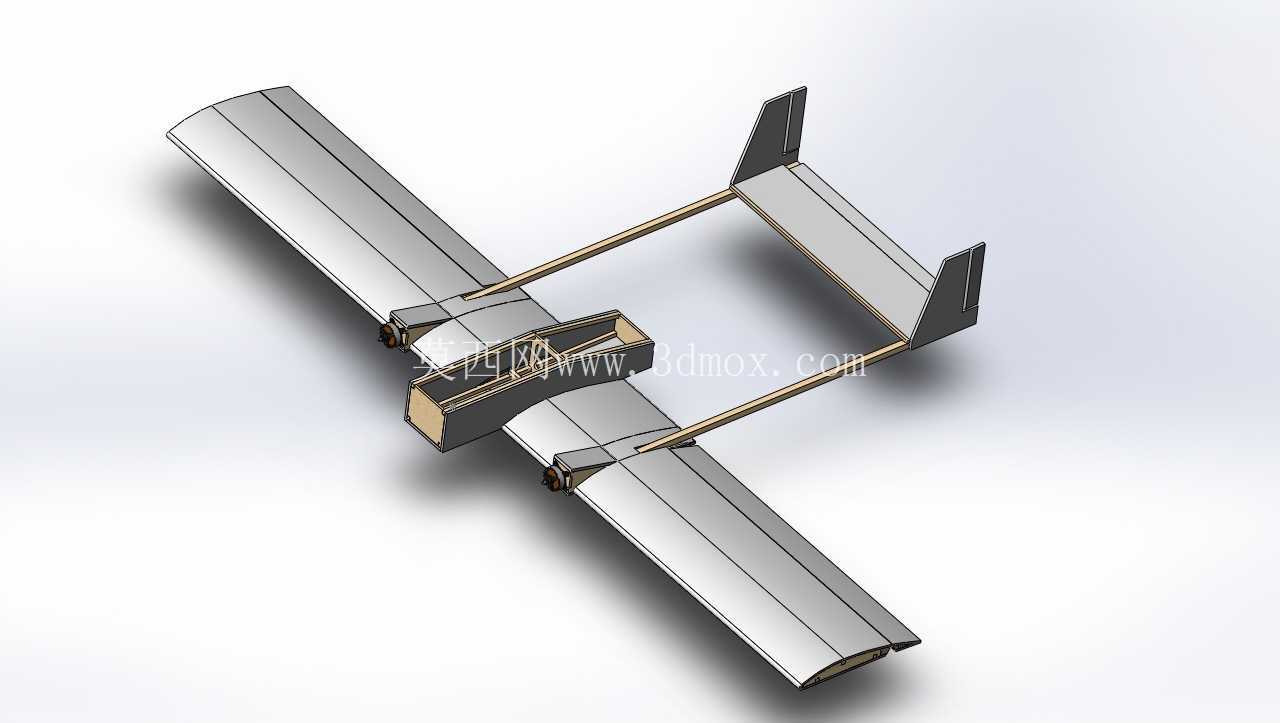

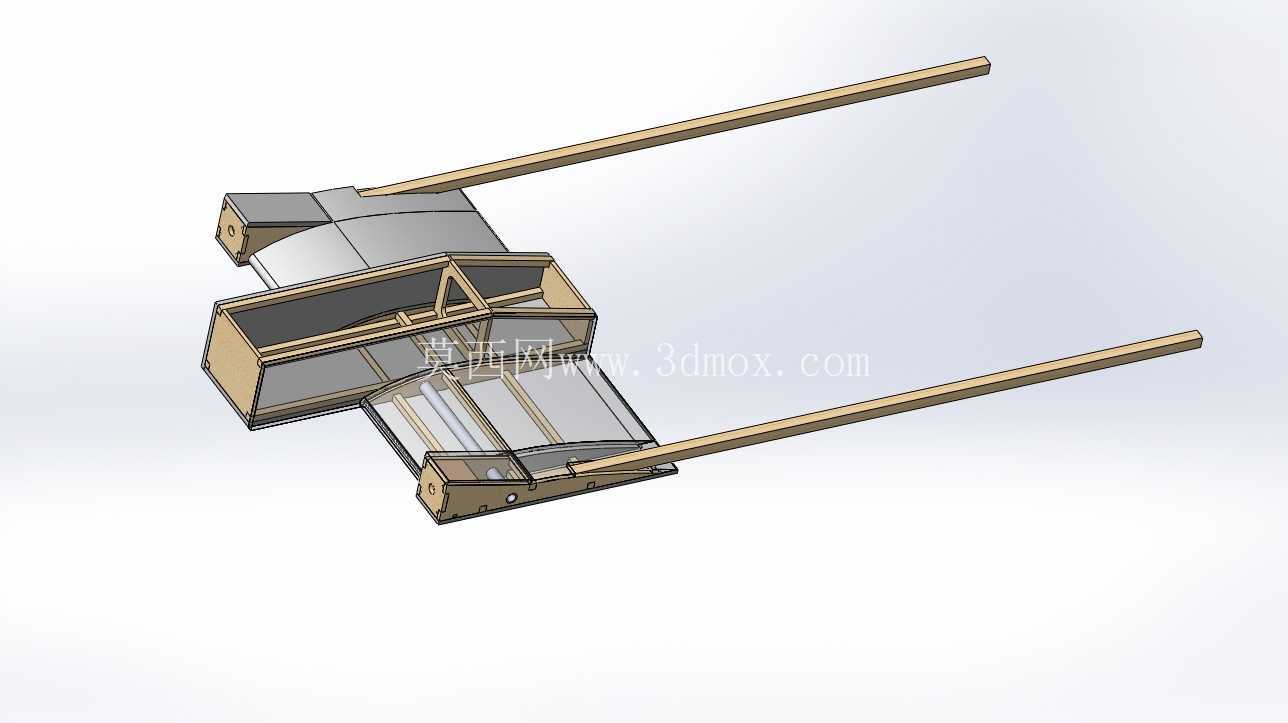

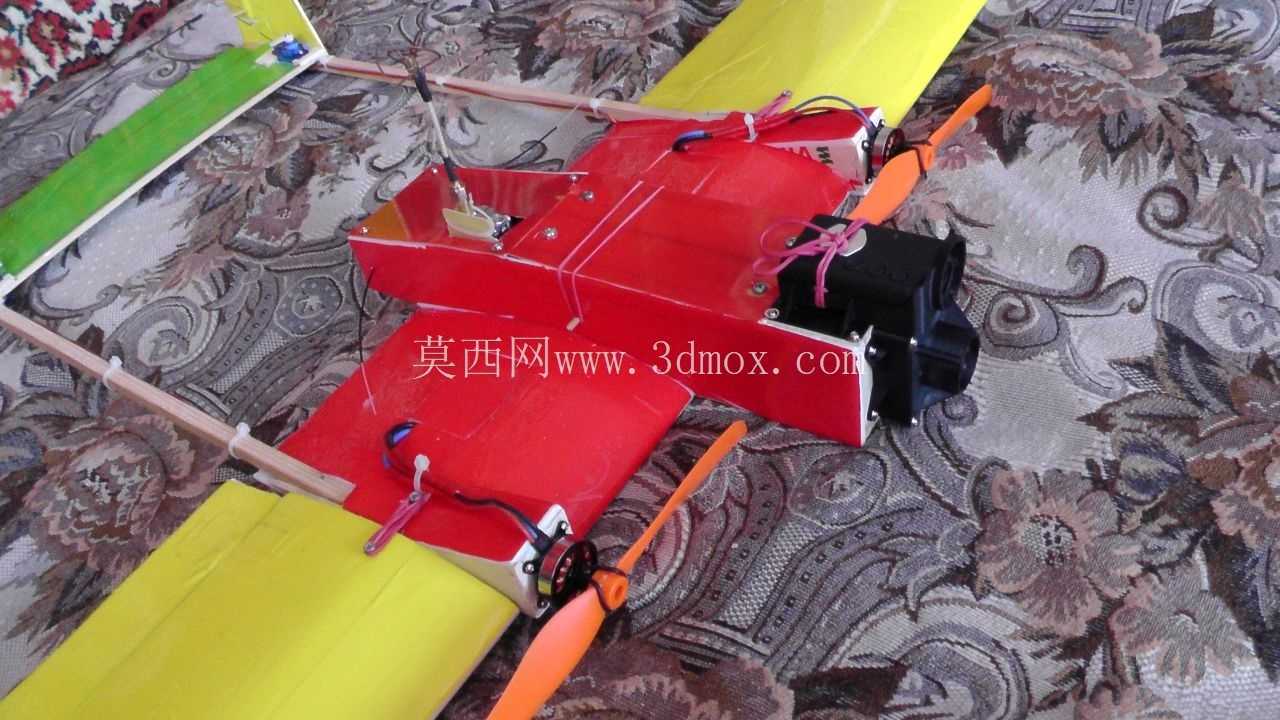

　　从实际使用场景出发，这类机架主要应对低空复杂环境下的FPV飞行，包括林间穿越、长距离航线飞行、简易特技动作，因此结构设计上优先保证抗冲击冗余，两根贯穿机身前后的主承力杆采用高强度轻质杆件，承担飞行过程中的大部分弯曲载荷，杆体与机身框架的连接位置做了嵌入式的限位结构，避免硬着陆时杆体出现窜动、脱出的问题。机身中段的框式结构是整个机架的核心承力区域，所有机载设备的安装位都集成在这个区域，包括飞控模块、电池仓、图传发射机、摄像头安装座，框体的侧板采用层板拼接加三角加强筋的结构，在控制整体重量的前提下，提升框体的抗扭刚度，避免飞行过程中机身出现形变影响飞控传感器的校准精度。

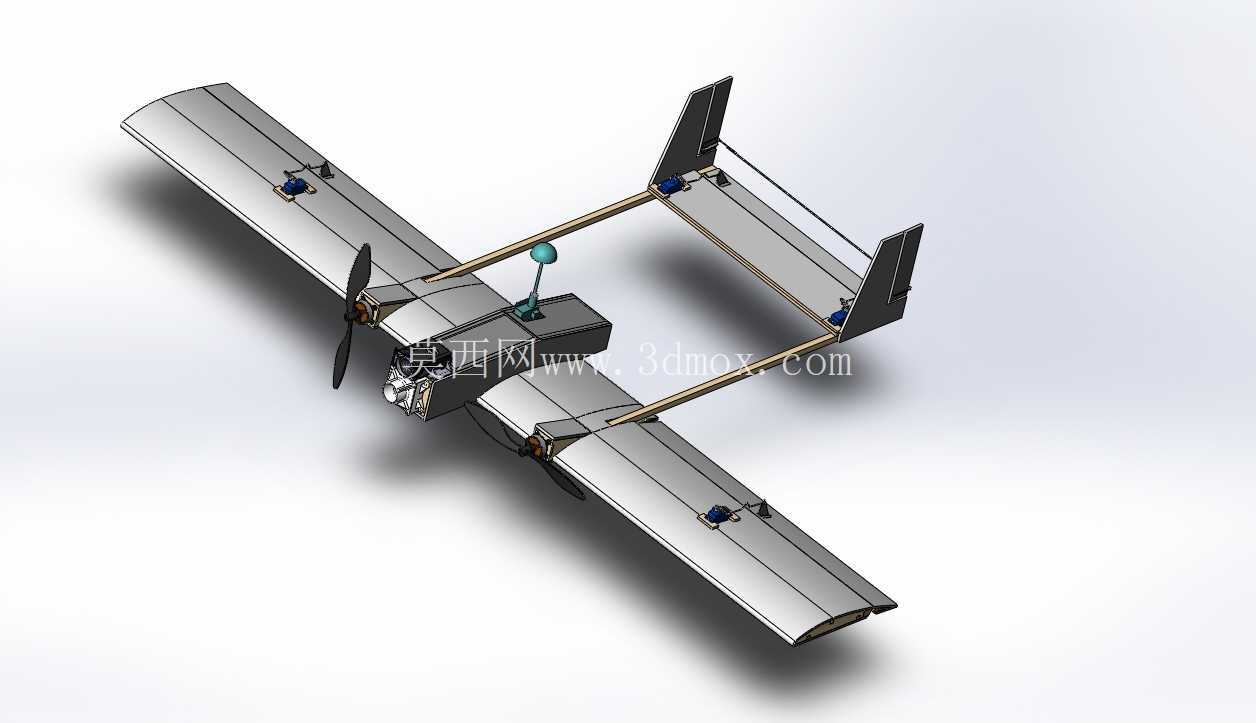

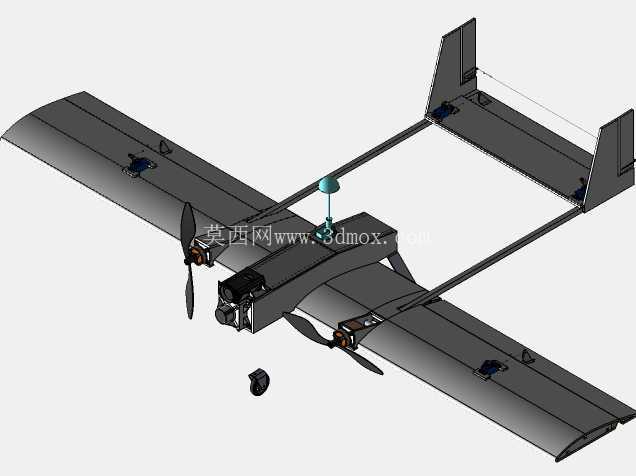

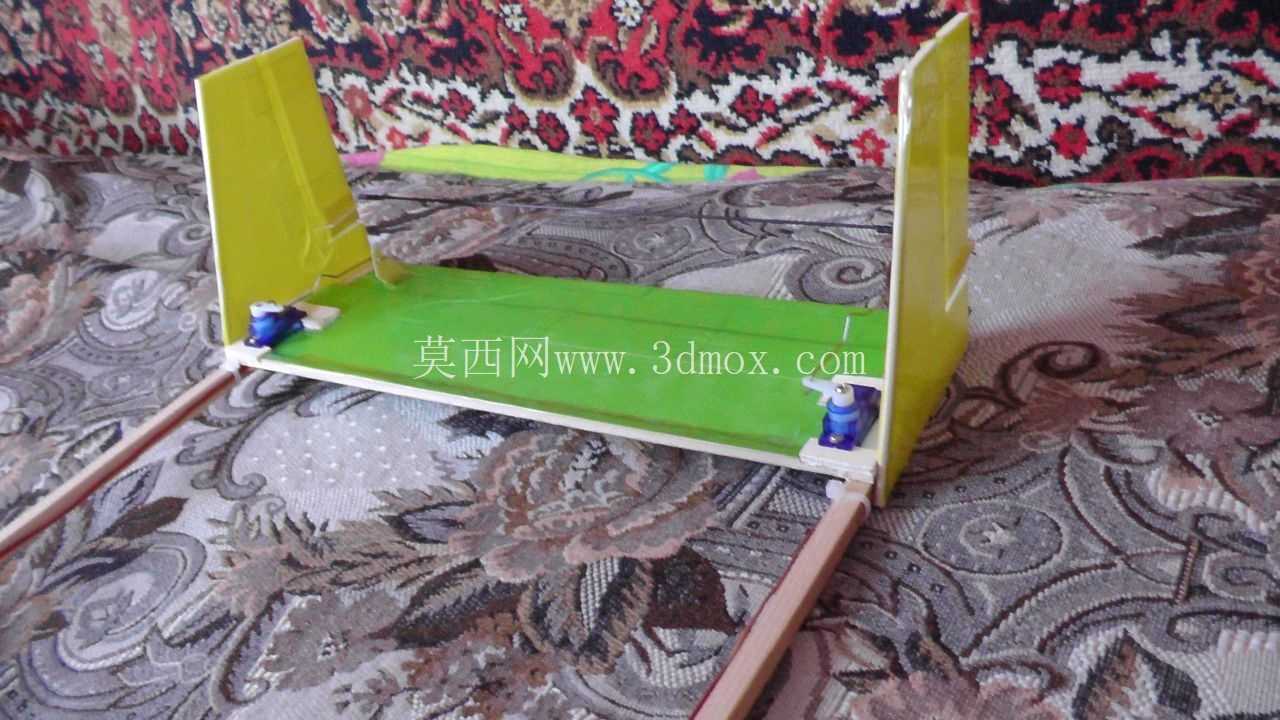

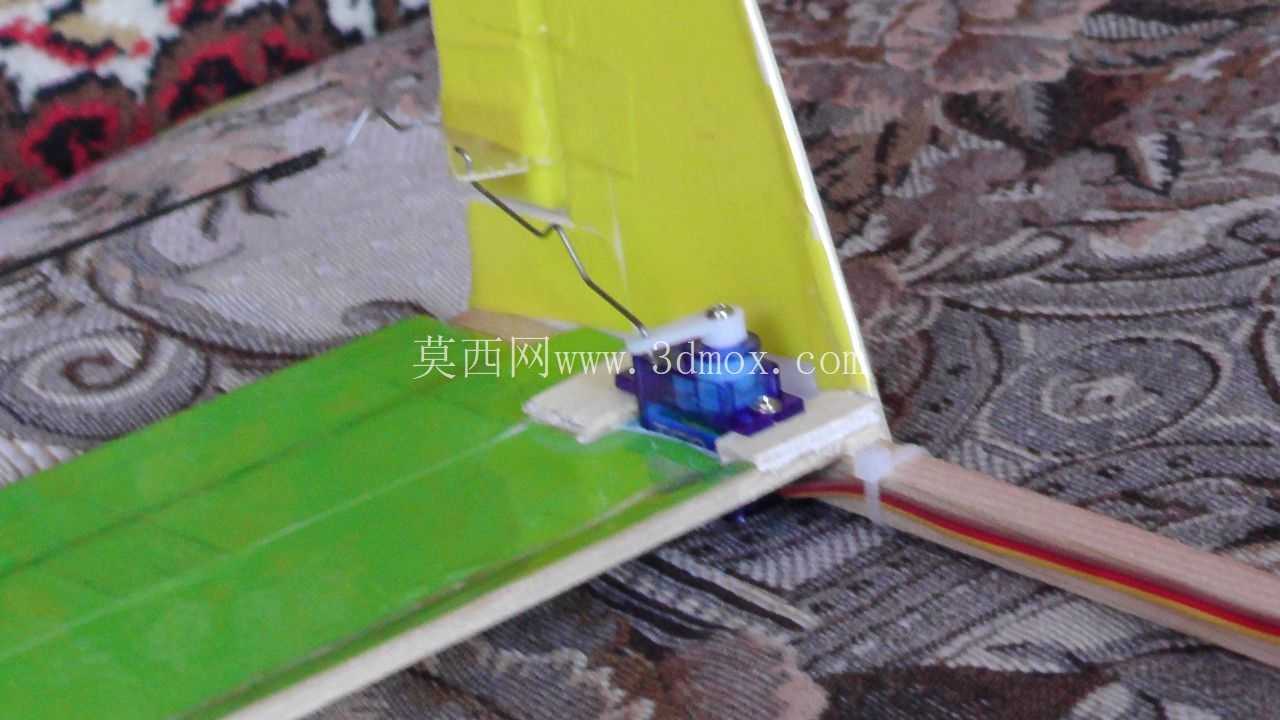

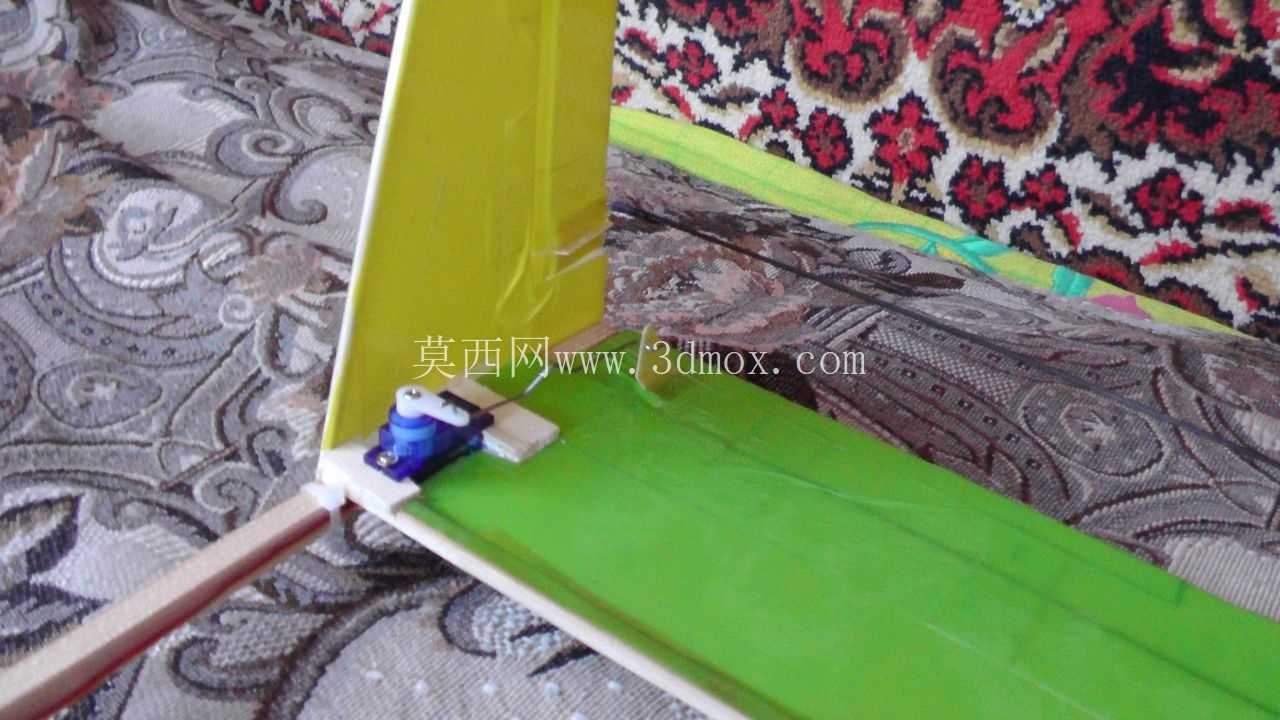

　　设计思路上没有追求极致的轻量化，而是平衡了结构强度与改装灵活性，机身框架的各个安装面都预留了标准化的安装孔位，孔位间距兼容主流航模设备的安装尺寸，用户可以根据自身的飞行需求调整设备布局，比如更换不同焦距的FPV摄像头、调整电池位置来匹配整机重心，不需要额外对机架进行打孔、切割改装。尾翼的安装座直接集成在主承力杆的末端，采用快拆式的锁紧结构，日常运输时可以快速拆下尾翼部分，减小收纳体积，外出飞行携带时不需要占用过多的装备空间。

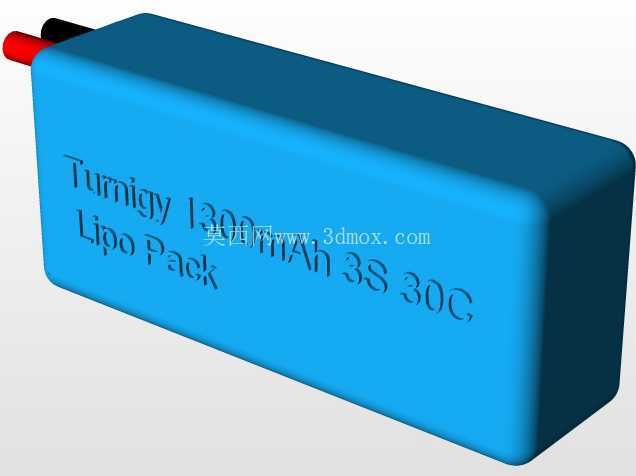

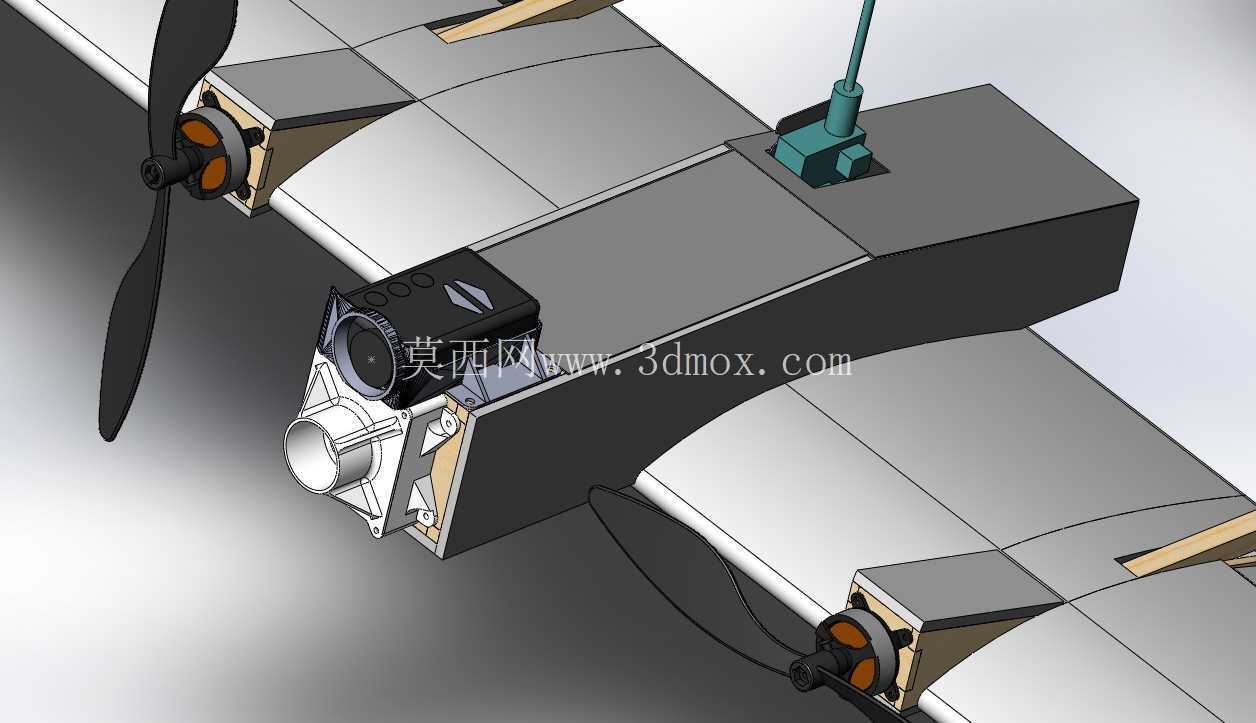

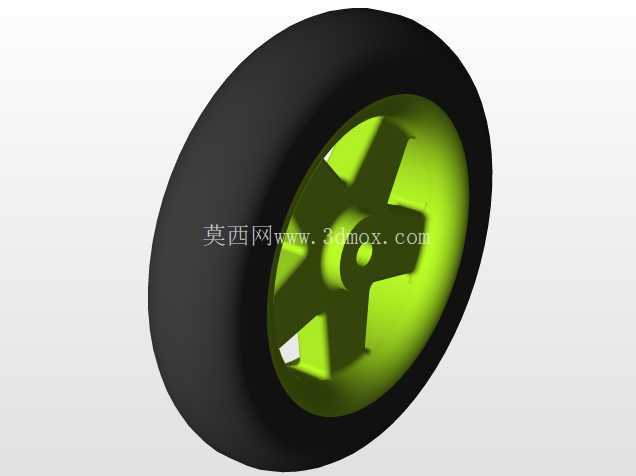

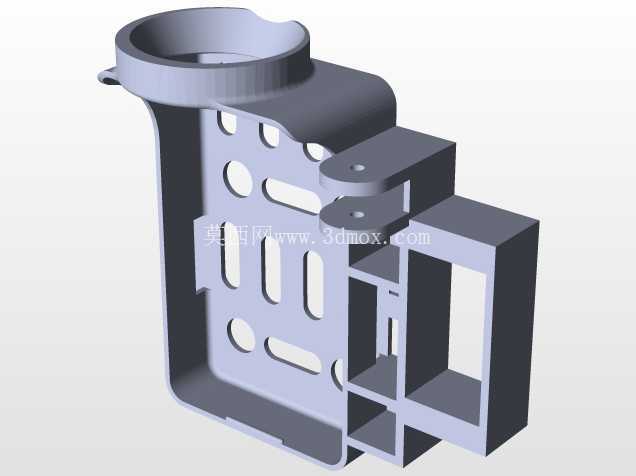

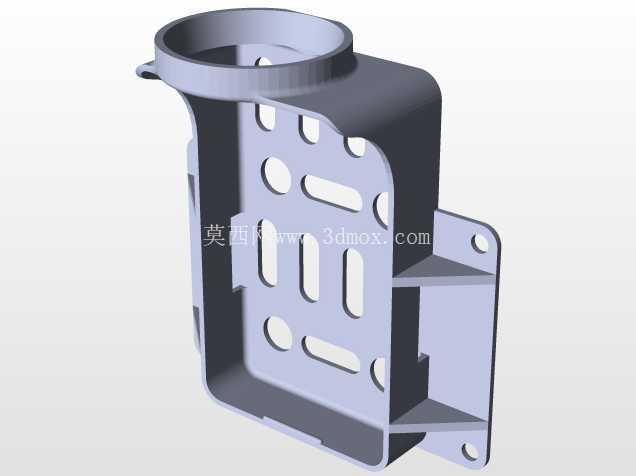

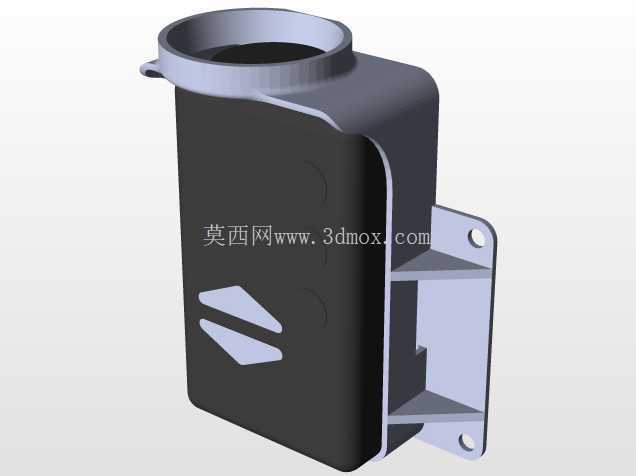

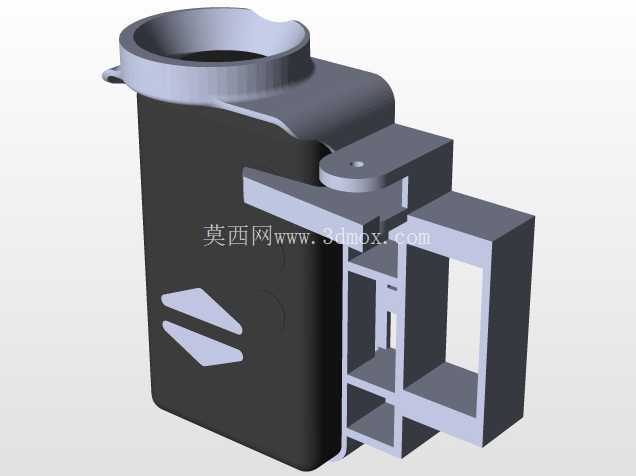

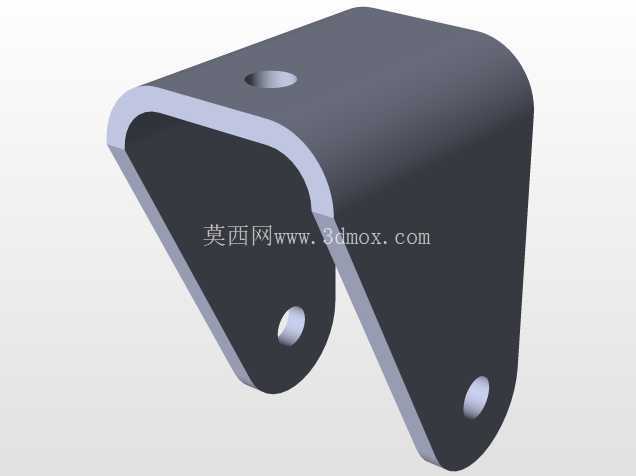

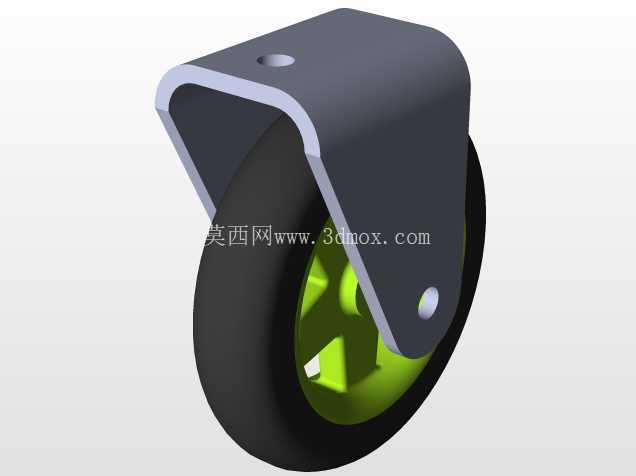

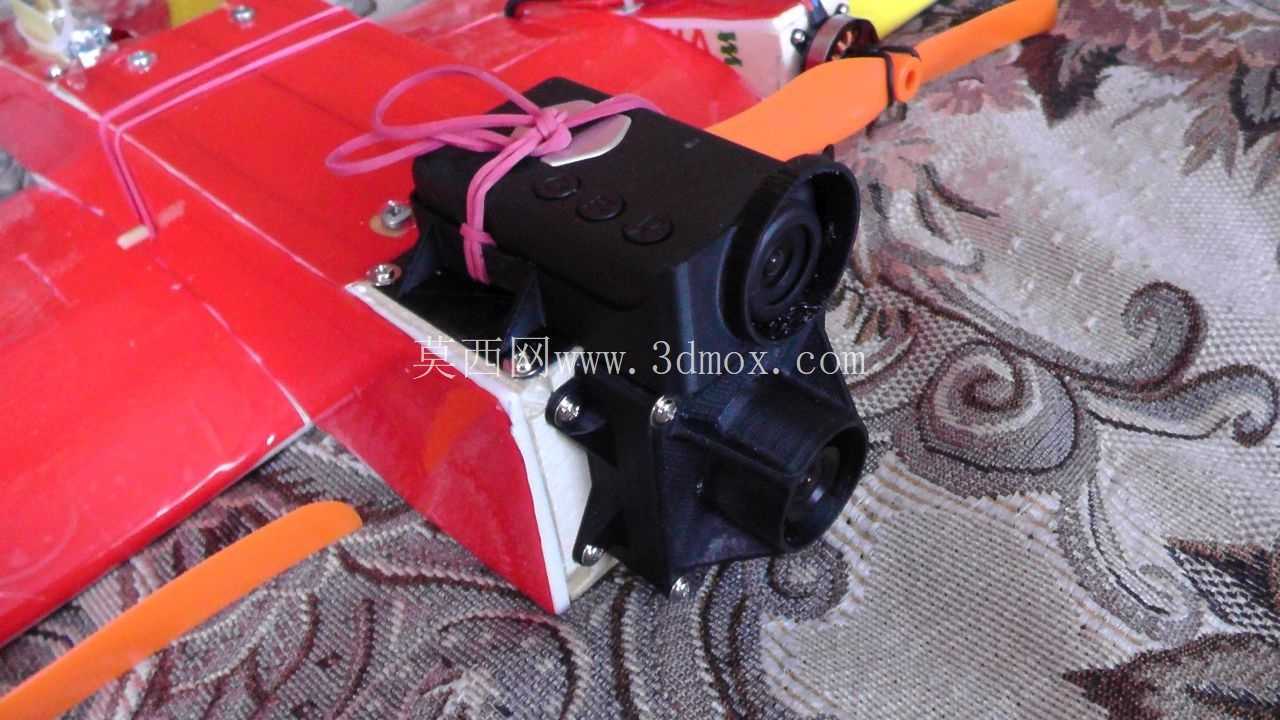

　　外形尺寸与安装边界方面，整机的翼展方向安装边界由两根主承力杆的长度决定，机身中段的框体宽度控制在合理范围内，既能够容纳常规尺寸的3S/4S航模锂电池，也不会因为机身过宽增加不必要的飞行阻力。机头位置预留了摄像头的安装倾角调节空间，可以根据飞行速度的不同调整摄像头的俯角，适配高速飞行与慢速巡航的不同视角需求。机身底部预留了起落架的安装孔位，用户可以根据起降场地的情况选择安装轮式起落架或者滑橇式起落架，在平整铺装路面可以用轮式起降，在草地、土坡等非铺装场地可以更换滑橇结构，降低起降时的结构损坏概率。

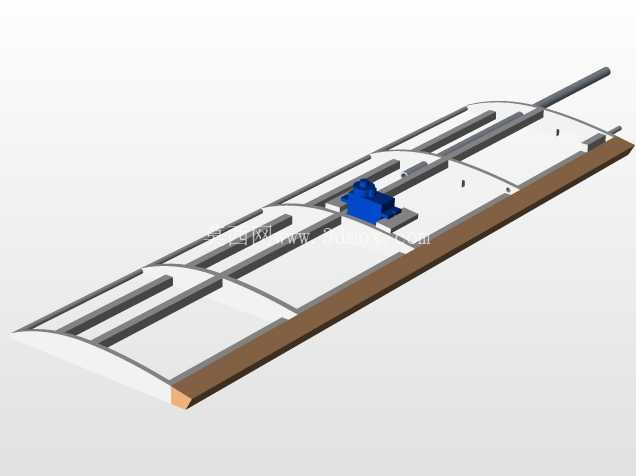

　　从结构受力的角度分析，这套机架的载荷传递路径非常清晰，飞行过程中机翼产生的升力通过翼根连接座传递到主承力杆，再通过主承力杆分散到机身中段的框式结构，最终传递到电池、飞控等机载载荷的安装位置，避免局部应力集中导致的结构断裂。各个拼接位置的连接都采用了胶接加机械锁紧的双重固定方式，日常飞行中的振动不会导致连接位置松动，硬着陆时的冲击载荷可以通过杆体的微小形变吸收一部分能量，减少核心设备的损坏概率。和常规的泡沫材质航模相比，这种框架式结构在出现局部损坏时，只需要更换对应的损坏杆件或者框板即可完成维修，不需要整体更换机身，大幅降低了日常使用的维护成本，也方便玩家根据自身的飞行习惯对局部结构进行优化调整，比如更换不同长度的主承力杆来调整整机的翼载荷，适配不同的飞行场景需求。

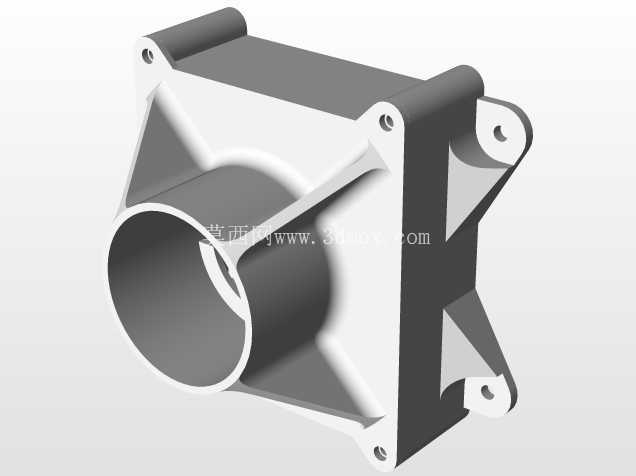

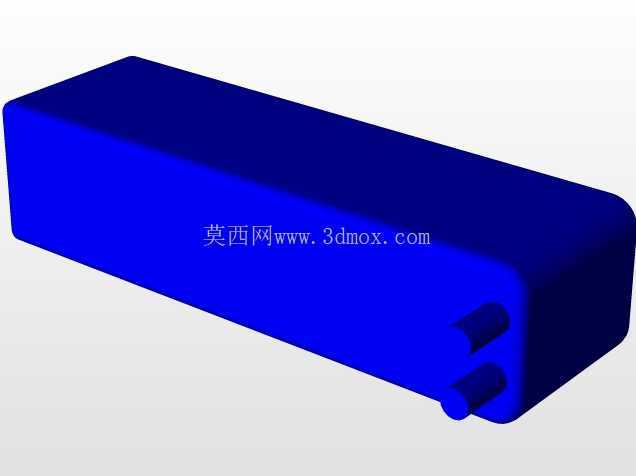

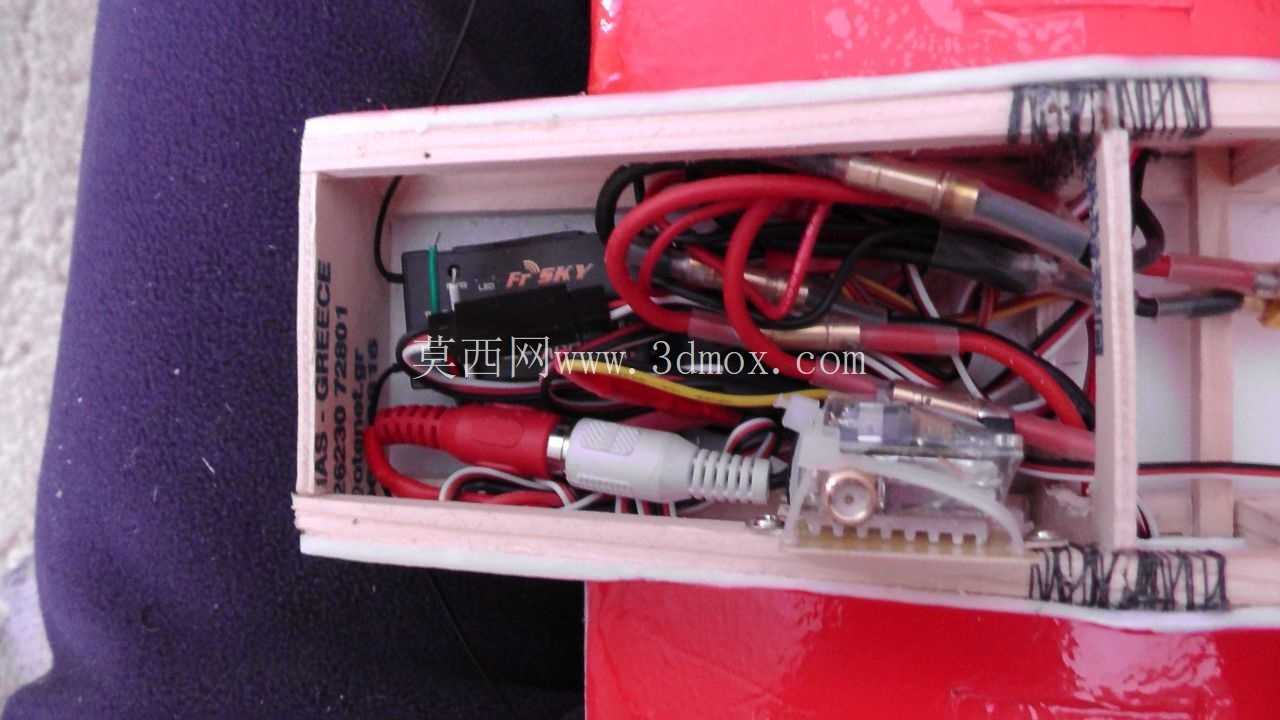

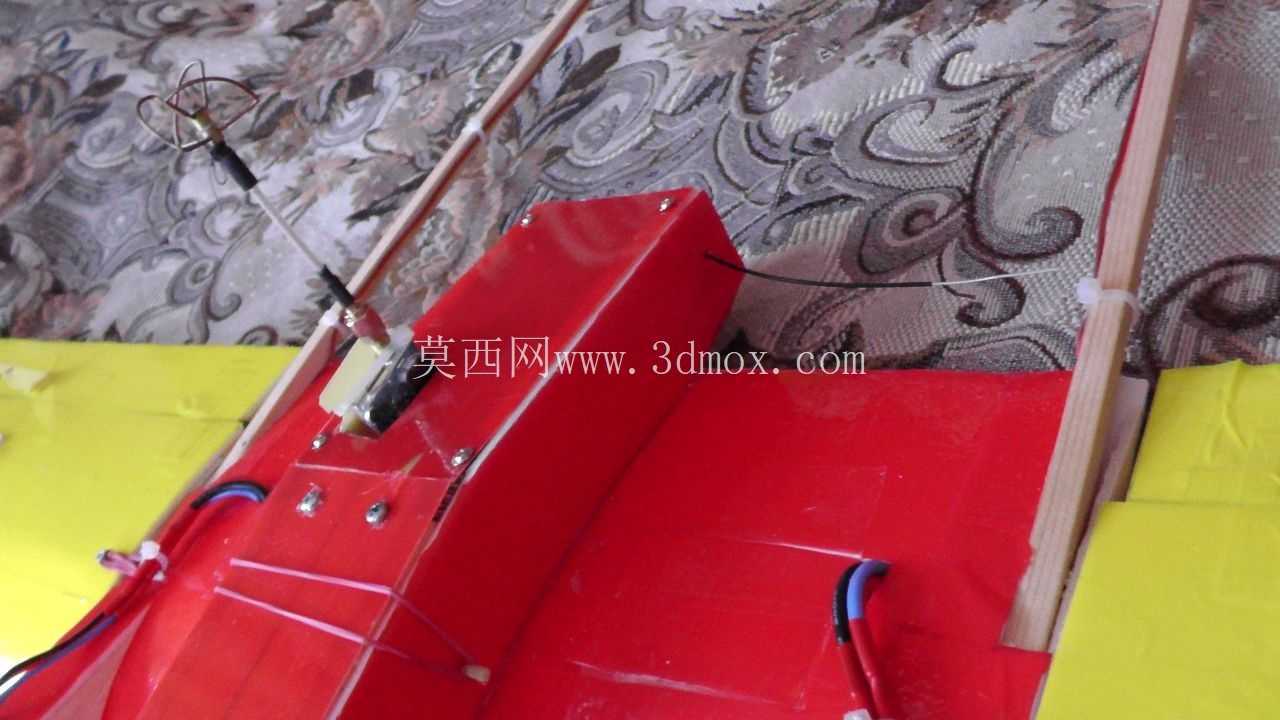

　　设备安装的兼容性上，机架的飞控安装位预留了减震垫的安装空间，可以安装标准尺寸的FPV飞控，减震结构能够过滤飞行过程中发动机产生的高频振动，保证飞控陀螺仪的工作稳定性，避免出现飞行姿态漂移的问题。电池仓的尺寸做了冗余设计，可以容纳不同容量的航模锂电池，通过调整电池在仓内的前后位置，可以精准调整整机的重心位置，保证飞行时的姿态稳定性，避免出现头重或者头轻导致的飞行操控难度上升问题。图传天线的安装位设计在机身尾部的位置，远离飞控与电调的电磁干扰区域，能够保证图传信号的稳定传输，减少飞行过程中的画面卡顿、信号中断问题。
