卡-27共轴双旋翼舰载直升机结构设计

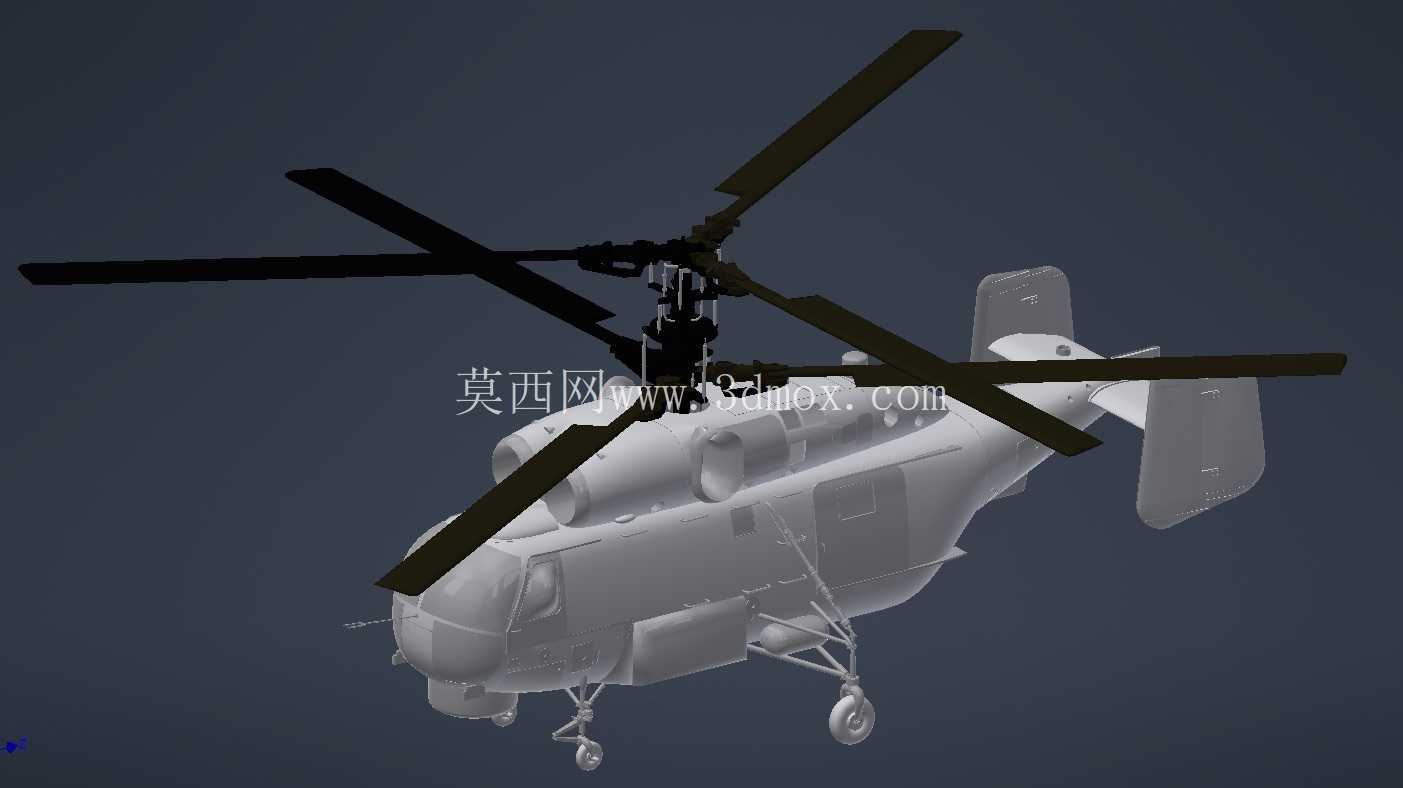

　　这款卡-27直升机的三维结构模型，完整还原了共轴双旋翼构型舰载直升机的全机布局细节，可直接用于航空装备结构教学、舰载机调度仿真、直升机总体方案论证等场景。作为适配海军舰载作业的反潜直升机，其设计全程围绕舰载部署的严苛边界展开，没有沿用陆基直升机的常规布局逻辑，共轴反转双旋翼的设计直接省去了尾桨结构，将整机长度压缩至同级别单旋翼带尾桨直升机的70%左右，能够适配驱逐舰、护卫舰尾部尺寸有限的直升机起降甲板，同时也能在高海况下的舰面系留、机库收纳作业中降低空间占用要求，避免尾桨结构在舰面复杂气流环境、人员设备密集的起降区域产生额外安全隐患。

　　从功能实现的结构设计来看，整机气动外形围绕海上低空作业需求优化，机身采用半硬壳式轻合金结构，截面做了圆角过渡处理，既能够降低海上盐雾环境下的结构腐蚀防护面积，也能在低空悬停作业时减少紊流对机身姿态的干扰。机腹位置预留了反潜任务设备的安装接口，可挂载声呐浮标投放装置、反潜鱼雷、深水炸弹等任务载荷，对应的机身承力框位置做了局部加强设计，能够承受任务载荷投放时的瞬时冲击，同时保证机身重心在悬停作业的允许偏移范围内。共轴双旋翼的桨毂结构是整个模型的细节核心，上下两副旋翼的操纵机构、倾斜盘、传动路径都做了等比例还原，两套旋翼反向旋转抵消扭矩，不需要尾桨提供平衡力矩，传动系统的功率损耗比常规尾桨构型低15%左右，悬停效率提升明显，能够在载舰甲板上方的紊乱舰艉流场中保持稳定的悬停姿态，满足搜潜作业时的长时间低空定点悬停要求。

　　起落架采用四点式轮式起落架设计，主起落架支柱带有油气缓冲结构，能够吸收高海况下着舰的垂直冲击载荷，同时起落架的轮距、轴距参数都经过匹配设计，在着舰时能够配合舰面的拉降装置快速固定，避免直升机在摇摆的甲板上发生侧滑。尾翼部分采用双垂尾加平尾的布局，设置在尾梁末端，在共轴双旋翼的下洗流和前方来流的共同作用下提供航向稳定力矩，弥补无尾桨构型的航向稳定性短板，同时尾翼的结构高度控制在旋翼旋转平面以下，避免旋翼转动时与尾结构发生干涉，也能降低整机收纳高度，适配高度有限的舰载机库。

　　模型的外形尺寸严格参照实机的安装边界还原，旋翼折叠后的尺寸能够匹配常见的驱护舰机库入口尺寸，机身两侧的发动机舱采用突出式布局，既能够降低发动机维护时的拆装难度，也能通过前方来流直接为发动机提供冷却气流，适应海上长时间低空飞行的散热需求。驾驶舱的风挡曲面、舱门开口位置、机身表面的检修口盖都做了细节还原，能够用于地勤作业流程仿真、舰面保障设备的适配性验证，比如直升机牵引设备、加油装置、挂弹设备的接口匹配校验，不需要额外调整模型比例即可直接导入调度仿真场景使用。

　　从结构设计思路的还原度来看，整个模型没有做过度的外观简化，机身内部的承力框站位、旋翼轴的安装倾角、起落架的收放路径都符合实机的工程逻辑，比如旋翼轴相对于机身轴线有轻微的前倾角，在巡航飞行时能够让旋翼拉力产生向前的分力，降低平飞时的机身俯仰角度，减少机身阻力。机身底部的船型结构设计，能够在紧急迫降水面时提供一定的浮力，配合机身两侧的应急浮囊安装点，提升海上迫降的生存概率，对应的机身下部结构做了水密隔舱的结构示意，能够清晰展示水上迫降工况下的浮力分配逻辑。

　　针对舰载作业的特殊需求，模型还还原了机身表面的系留挂点位置，这些挂点分布在机身承力框对应的外表面位置，能够在舰面系留时将直升机的载荷直接传递到机身主承力结构，避免系留拉力破坏蒙皮结构，挂点的位置和数量完全匹配舰载系留索具的布置要求，可直接用于舰面系留方案的仿真验证。发动机进气口设置了防盐雾滤网的安装结构，排气口的朝向做了斜向外侧的设计，避免高温排气直接冲刷机身尾部结构，同时减少排气对旋翼下洗流的干扰，降低悬停时的姿态控制难度。
