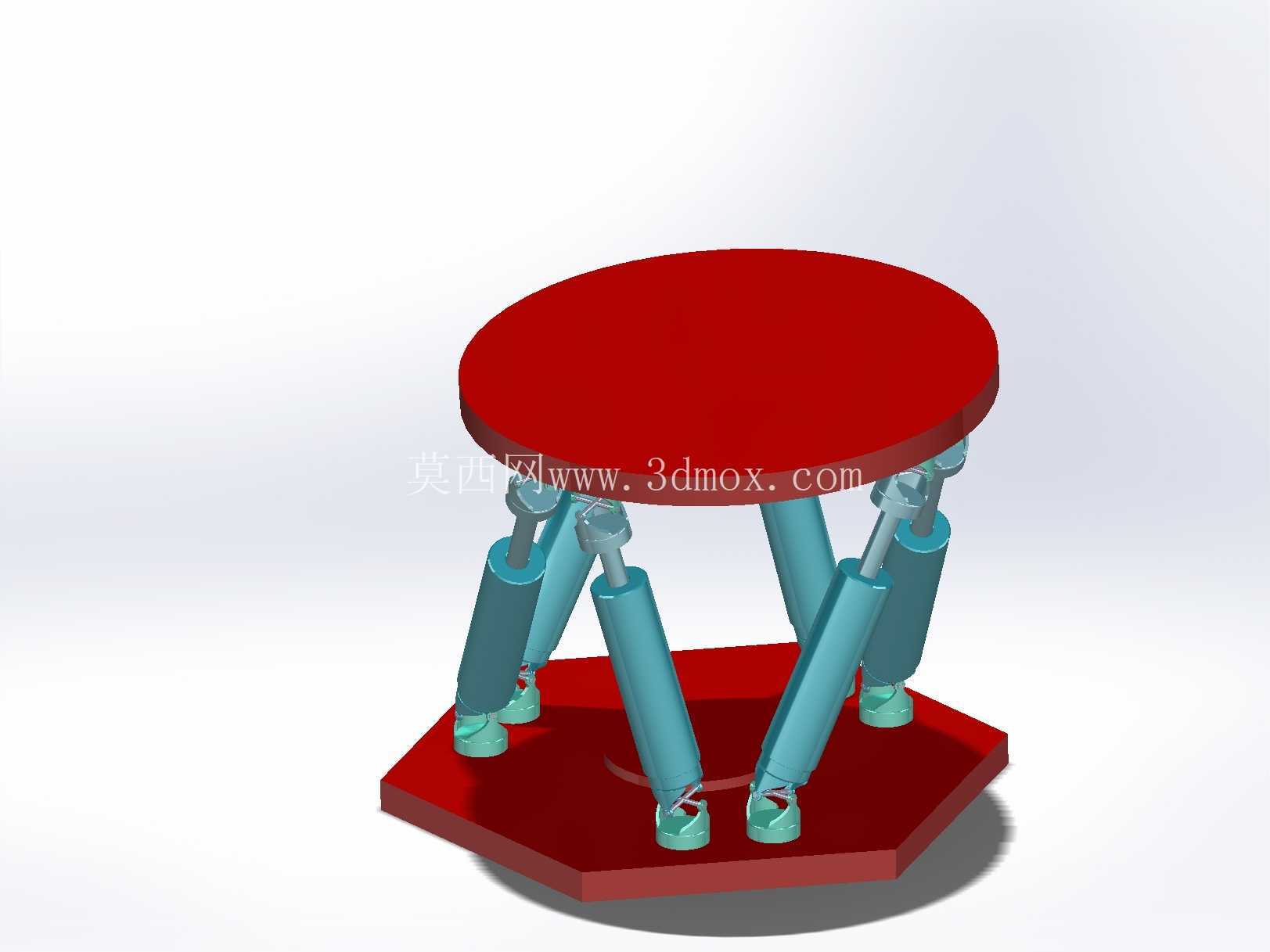

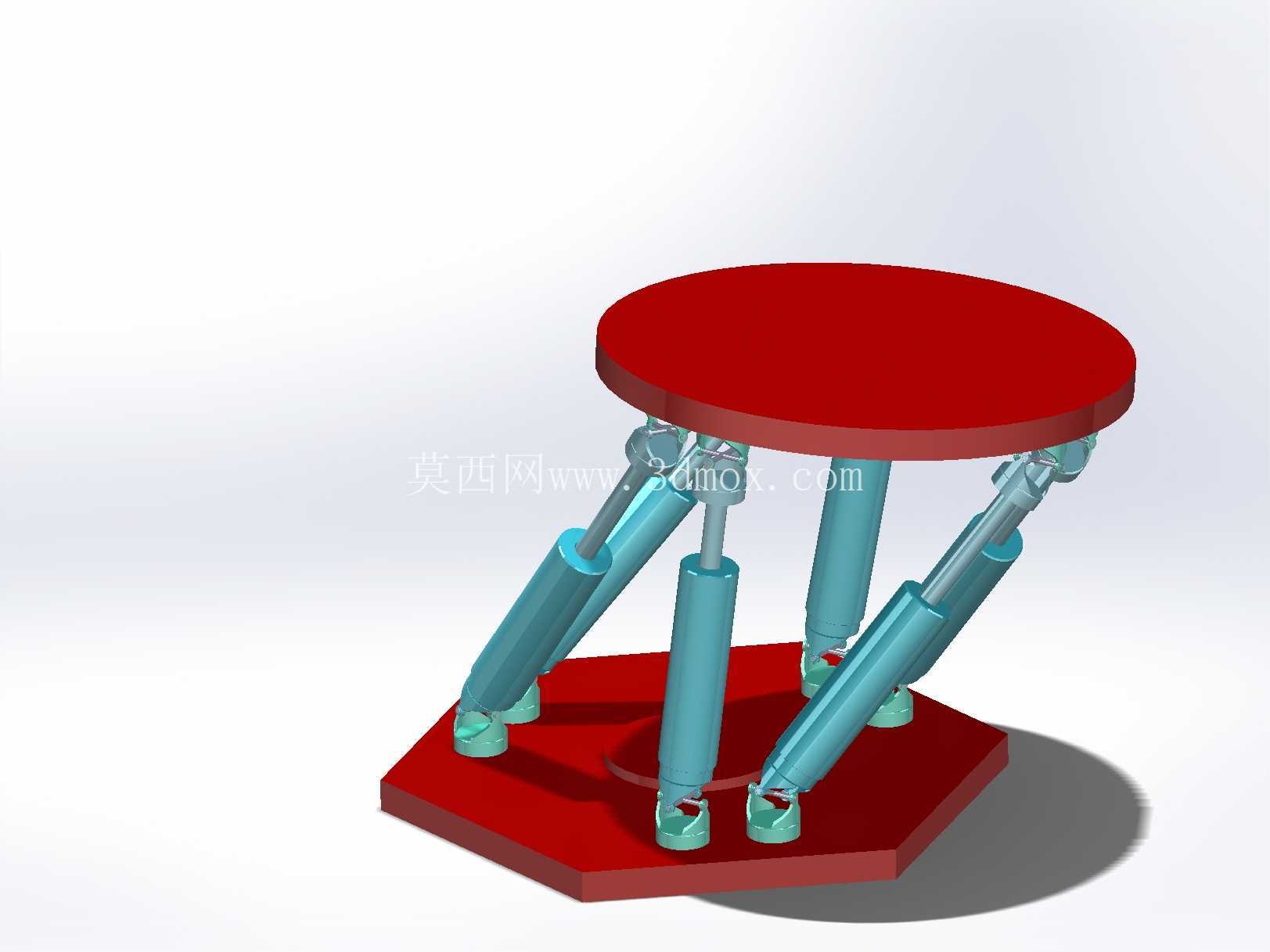

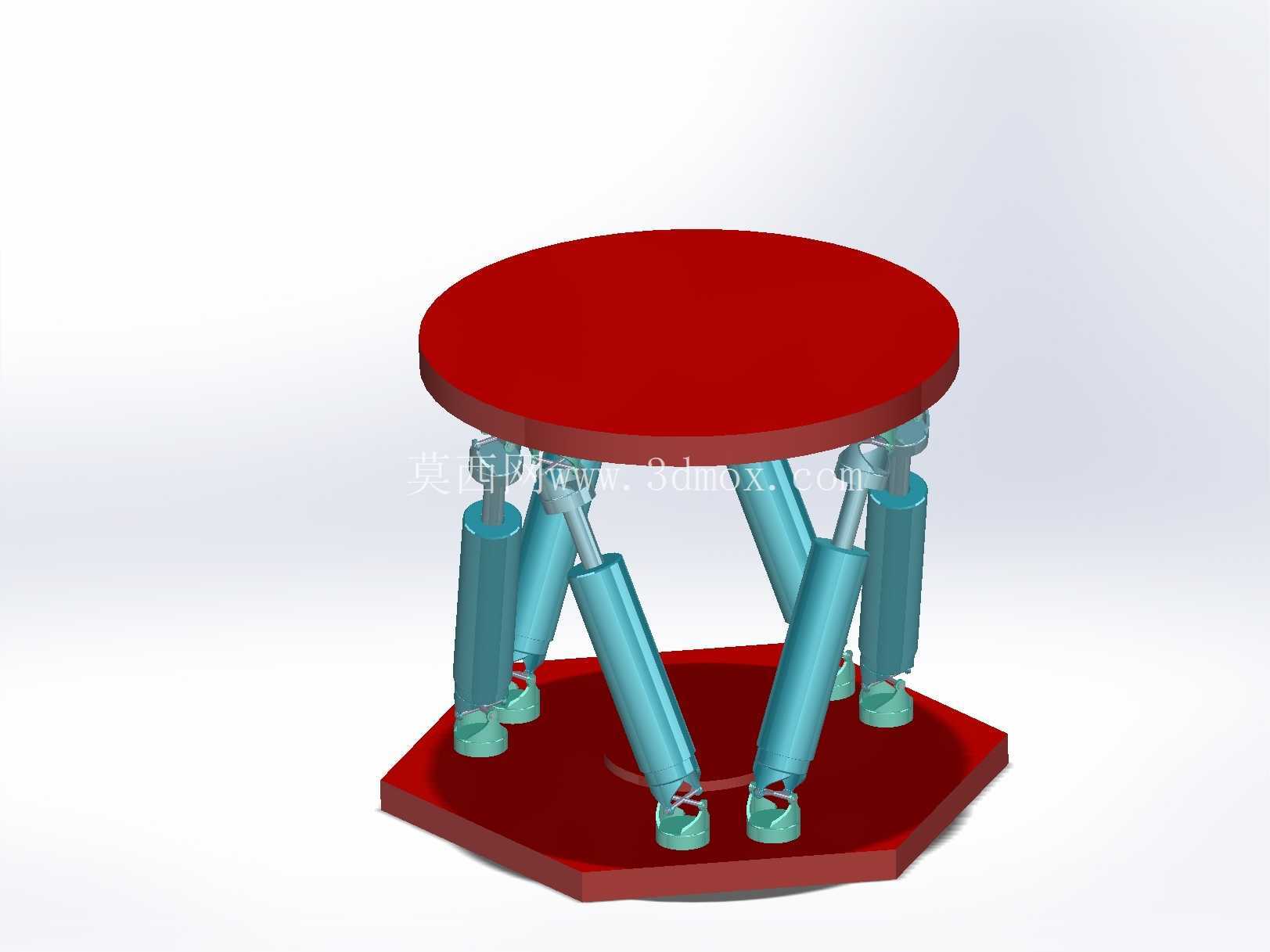

在精密装配、运动模拟、多维力加载测试这类对空间位姿调整精度要求极高的工程场景里,传统串联式机械臂往往因为关节误差累积、负载自重比偏低的问题,很难满足微米级定位、大负载动态响应的使用需求,而Stewart构型的并联平台恰好能填补这部分应用空白。这套六自由度并联机构的上下两个安装平台分别承担负载安装与基础固定的功能,上平台为圆形结构,可根据实际搭载需求扩展工装接口,不管是安装精密装配的执行末端、飞行模拟的座舱基座,还是多维振动测试的试件夹具,都能通过均布的安装孔位实现快速适配;下平台采用六边形基座结构,相比圆形基座能在相同投影面积下获得更宽的支撑跨距,降低整机重心高度,提升大负载动态运动过程中的抗倾覆能力。
六个可伸缩的驱动支腿是整套机构的核心运动部件,每根支腿两端都采用虎克铰结构分别与上下平台连接,这种连接方式既可以保证支腿在伸缩过程中拥有足够的转动自由度来适配平台的空间位姿变化,又能通过铰点的位置约束避免机构出现运动奇异点。在实际设计过程中,铰点的分布位置是决定机构工作空间的核心参数,上下平台的铰点分别沿圆周方向均布,相邻铰点的夹角经过运动学仿真反复迭代,既保证了六个支腿在全行程运动过程中不会出现机械干涉,又能让平台在X、Y、Z三个平移方向以及绕三个轴的转动方向都获得足够的运动范围,常规工况下可实现数十毫米的平动行程以及十余度的转动角度,完全覆盖大多数工业场景的位姿调整需求。
从安装边界来看,整套机构的投影尺寸可根据实际负载需求进行等比例缩放,小规格版本可用于精密光学元件的姿态调整,整体投影直径可控制在三百毫米以内,能够直接集成到小型实验设备的工作台面上;大负载版本的基座跨距可扩展至数米,能够承载数吨重的模拟座舱或者大型试件,安装时只需要保证下基座与安装基础的连接平面平面度误差控制在0.1mm以内,避免基础变形导致铰点位置偏移影响运动精度。驱动支腿的伸缩行程与机构整体的运动范围直接相关,设计时需要根据目标工作空间计算每根支腿的最大最小长度差,同时预留10%左右的行程余量,避免机构运动到极限位置时出现支腿锁死或者驱动过载的问题。
在功能特性上,这种并联结构相比串联机构拥有更高的结构刚度,所有支腿共同承担负载,驱动部件的受力更加均匀,动态响应速度更快,定位精度可以达到微米级,非常适合用于高频响的运动模拟场景,比如车辆道路模拟试验、飞行器姿态模拟、地震模拟振动台等场景;同时在精密加工领域,也可以作为机床的微动工作台,实现刀具或者工件的超精密位姿调整,补偿加工过程中的位置误差。在运动学算法层面,这套机构的逆解计算相对简单,只需要根据目标位姿计算每根支腿的长度即可,控制逻辑容易实现,而正解虽然相对复杂,但目前成熟的数值解法已经能够满足实时控制的需求,不管是采用伺服电动缸还是液压油缸作为支腿的驱动部件,都能实现稳定的闭环控制。
设计过程中还需要重点考虑支腿的受力情况,在平台处于中位也就是初始安装位置时,每根支腿的受力最为均匀,此时支腿的轴线与上下平台平面的夹角经过优化,既不会因为夹角过小导致支腿受到过大的径向力,也不会因为夹角过大降低机构的垂直方向负载能力。铰点的轴承选型需要考虑径向与轴向的复合载荷,同时预留足够的润滑通道,保证长时间高频运动下的使用寿命。上下平台的材质通常根据负载等级选择,中小负载场景采用高强度铝合金即可兼顾重量与刚度,大负载场景则采用焊接钢结构并进行去应力处理,避免平台变形影响铰点位置精度。整套机构没有冗余的传动部件,结构可靠性高,维护成本低,只需要定期检查铰点的磨损情况以及驱动部件的运行状态即可长期稳定工作,在工业自动化、测试测量、航空航天等多个领域都拥有非常广泛的应用空间。
