等厚结构工业机器人弧形承载夹臂

　　在工业机器人末端执行器的配套结构设计中，夹臂作为直接连接驱动端与夹持端的核心传力部件，其结构合理性直接决定整套夹持系统的负载能力、运行稳定性与服役寿命，这款弧形夹臂的设计，正是面向中重载搬运、工位转序这类常见的工业场景做的定向优化。从实际应用场景来看，这类夹臂适配的多是关节型工业机器人的末端夹持模组，常见于汽车零部件焊装线的工件转序、机加工车间的毛坯上下料、仓储物流单元的整箱物料搬运环节，这类场景下夹臂不仅要传递夹持气缸或电缸输出的夹紧力，还要承受机器人启停、急停、变向过程中产生的惯性冲击，对结构的刚度和强度冗余都有明确要求。设计过程中优先考虑了制造工艺的落地性，没有采用复杂的变厚度曲面或者一体化异形加强筋结构，而是将臂体主体厚度统一设定为50mm，这种等厚设计不管是采用整块铝合金铣削加工，还是采用高强度钢板切割后焊接成型，都能大幅降低加工难度，减少装夹次数，缩短生产周期，同时也能避免变厚度区域容易出现的应力集中问题，对于小批量定制的自动化集成项目来说，这种工艺友好型设计能有效控制制造成本，缩短交付周期。

　　从结构受力的角度出发，臂体采用弧形过渡的整体构型，而非直臂加折弯的拼接结构，一方面是为了避让夹持工位周边的设备干涉，比如在机床上下料场景中，弧形轮廓可以避开机床门沿、夹具定位销等突出结构，让夹臂能更深入工位内部完成工件取放，不需要额外增加机器人的动作行程；另一方面弧形的力流传递路径更顺畅，从两端铰接孔位置传递的夹紧力和负载重力，可以沿着弧形臂体平滑传导，不会在折弯角位置出现应力突变。两端的铰接安装孔做了同轴度公差匹配设计，孔位的安装边界尺寸适配常规标准的销轴与关节轴承，不需要额外定制连接件就能直接和末端的驱动摆块、夹持爪座完成装配，安装时只需要保证两端孔的同轴度误差在0.02mm以内，就能避免运行过程中出现卡滞、偏磨的问题。

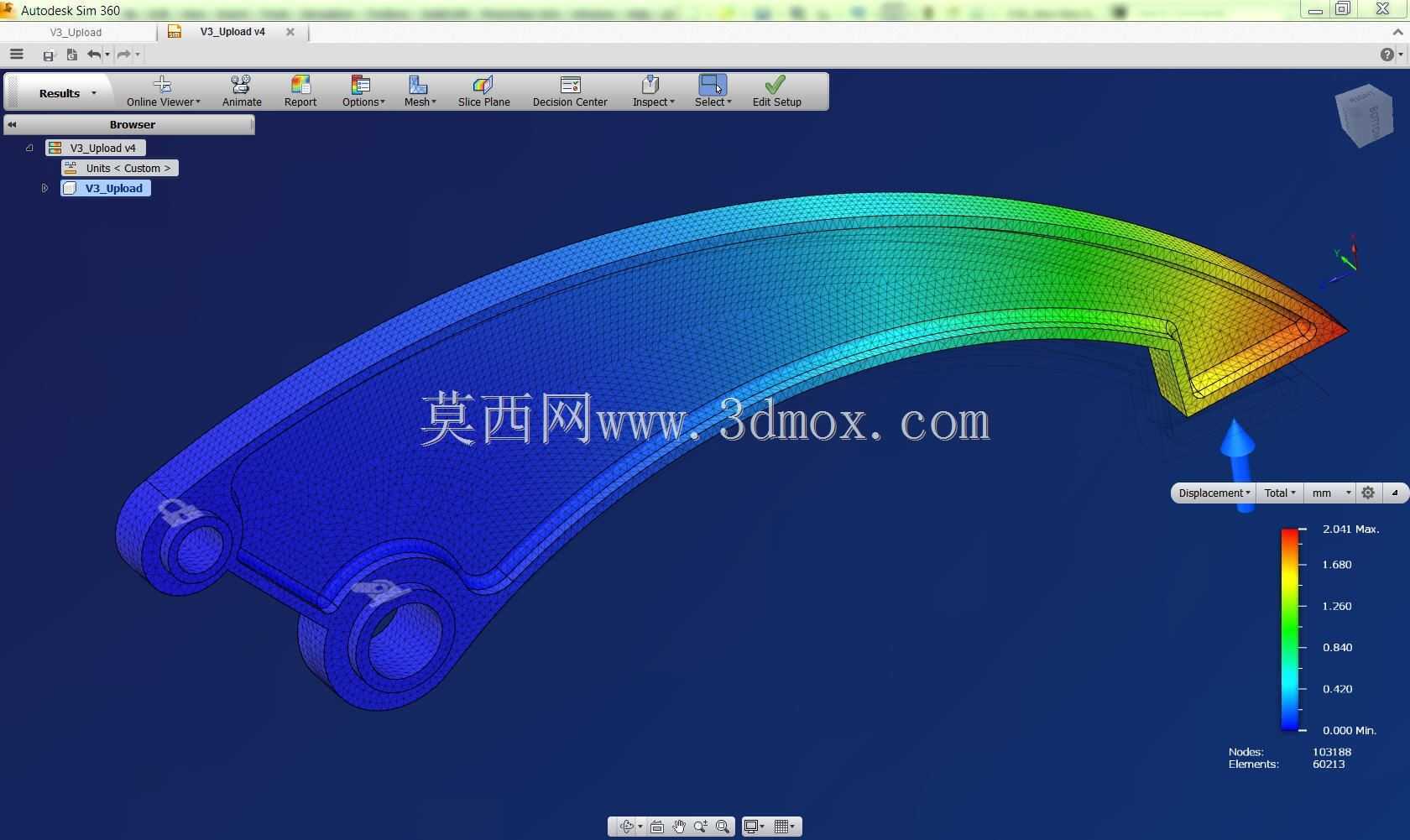

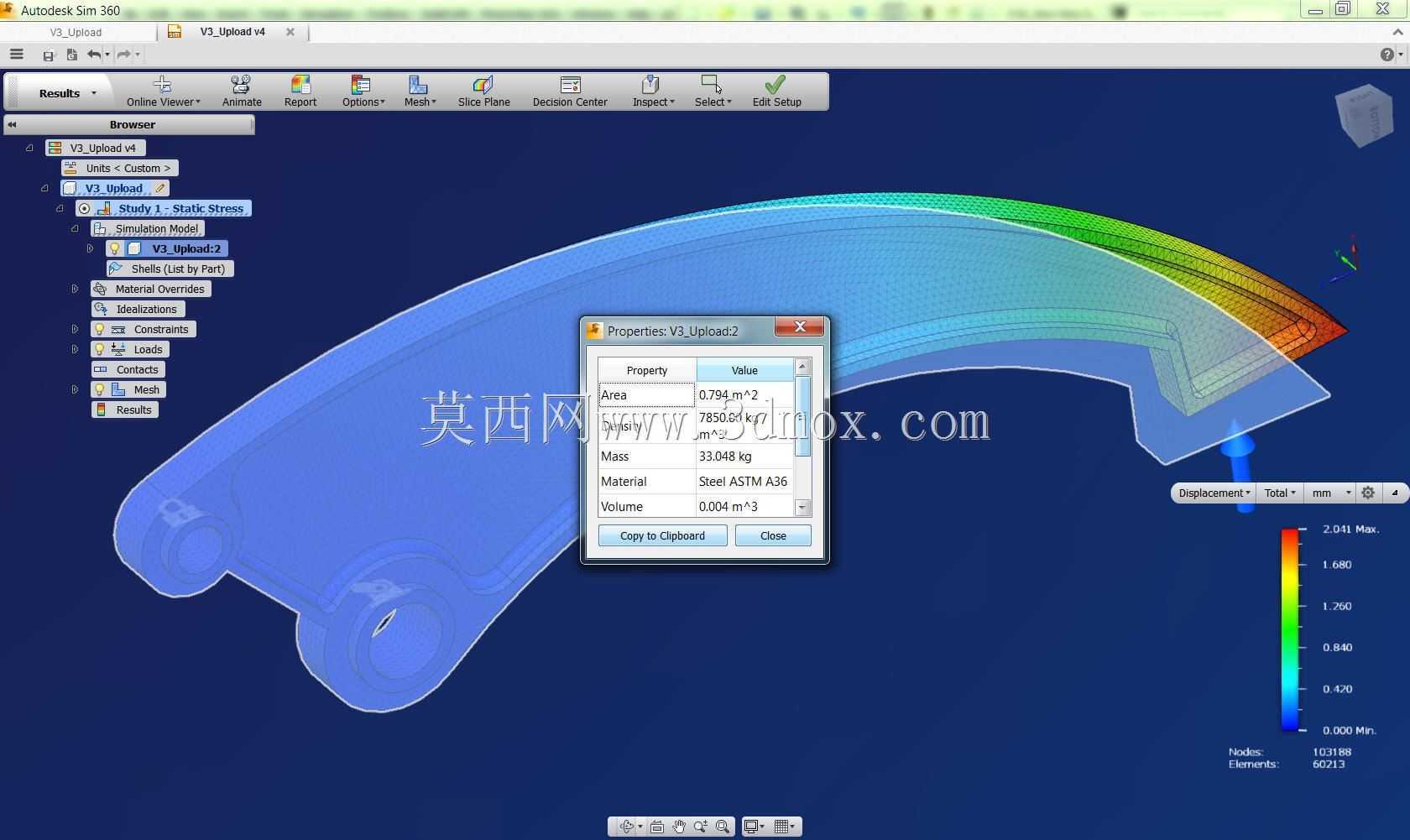

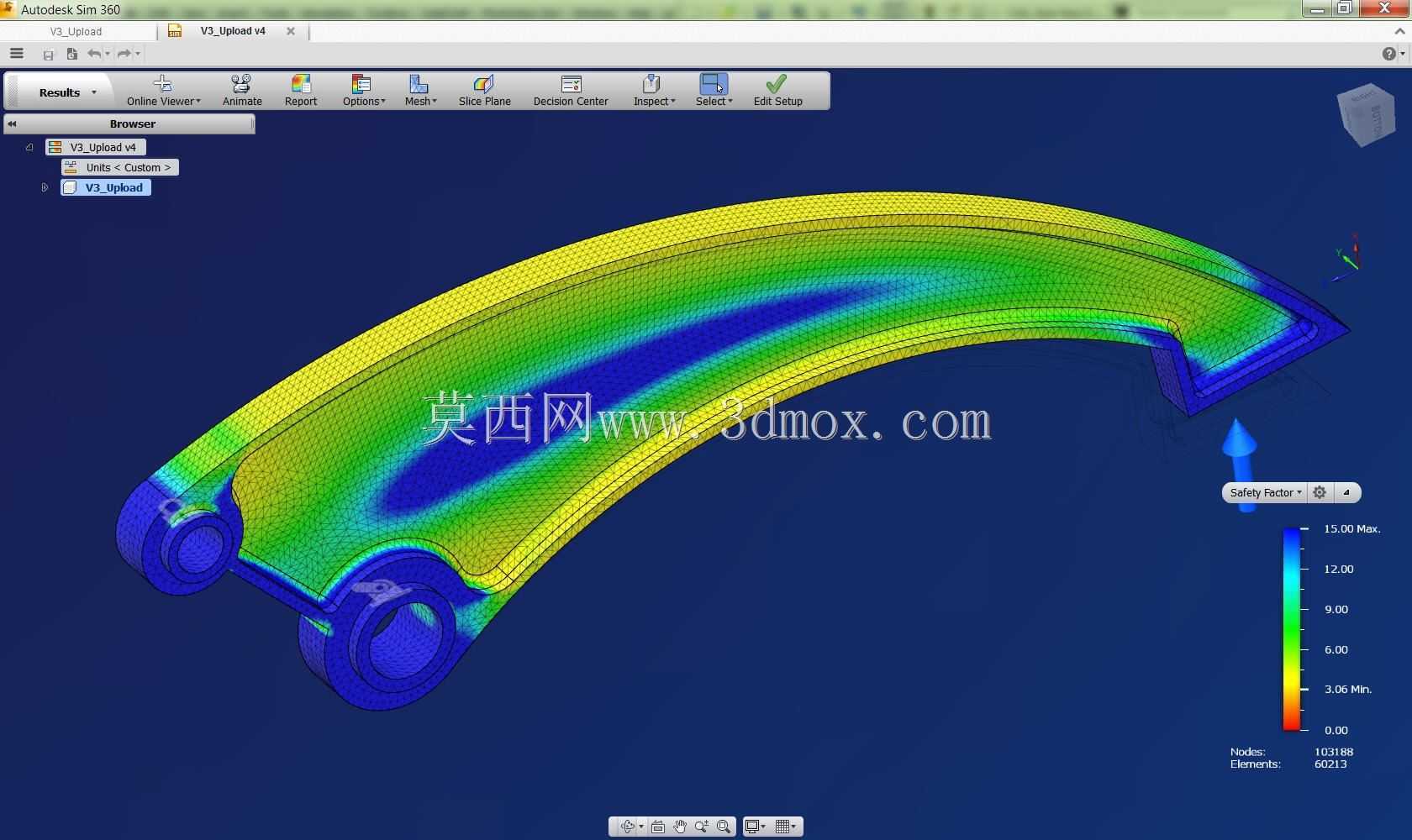

　　从性能匹配的角度，设计阶段通过有限元仿真对结构做了受力校核，在额定负载工况下，臂体的最大位移量控制在2.041mm，这个变形量对于中重载夹持场景来说完全满足精度要求，不会因为臂体挠曲变形导致夹持定位偏差，也不会出现夹不紧工件脱落的问题；安全系数设定在3.06，既保证了足够的强度冗余应对突发的冲击负载，又不会因为过度冗余增加臂体的整体重量，最终臂体重量控制在33.048kg，不会给机器人末端带来过大的额外负载，能有效降低机器人关节轴的负载压力，延长机器人的服役寿命。

　　实际选型适配的时候，需要注意安装边界的匹配，两端铰接孔的中心距是臂体安装的核心尺寸，要和驱动端的摆臂行程做匹配，保证夹持开合角度满足工件的尺寸范围；臂体的50mm等厚结构在安装时要注意和相邻部件的间隙预留，尤其是在多夹臂并排布置的夹持模组上，要预留至少2mm的侧隙，避免运行过程中出现臂体间的摩擦干涉。另外这种等厚弧形结构的后期维护也比较方便，如果臂体表面出现磨损或者局部损伤，直接采用同厚度板材加工替换即可，不需要重新开模或者做复杂的曲面复刻，对于现场运维来说能大幅降低备件储备的难度。
