复合翼垂直起降无人直升机结构设计

　　这款复合翼构型的无人飞行器，兼顾多旋翼垂直起降与固定翼长航时飞行的双重优势，在实际作业场景中可适配多种复杂任务需求。从作业场景来看，其无需专用跑道起降的特性，可在山地、林地、城市楼宇间隙、舰船甲板等狭小无铺装场地完成起降作业，覆盖电力线路巡检、农林植保作业、边境巡逻侦察、应急测绘勘察、灾害现场态势探查等多个领域，相比纯多旋翼无人机，其固定翼巡航阶段的能耗更低，作业半径可提升数倍，相比纯固定翼无人机，又摆脱了对起降场地的严苛要求，适配场景的灵活性大幅提升。

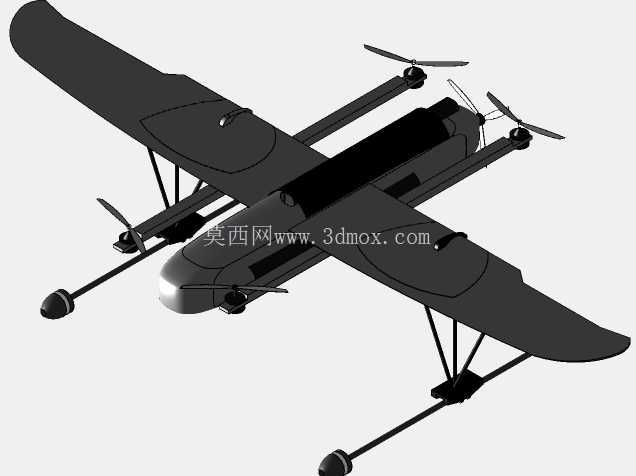

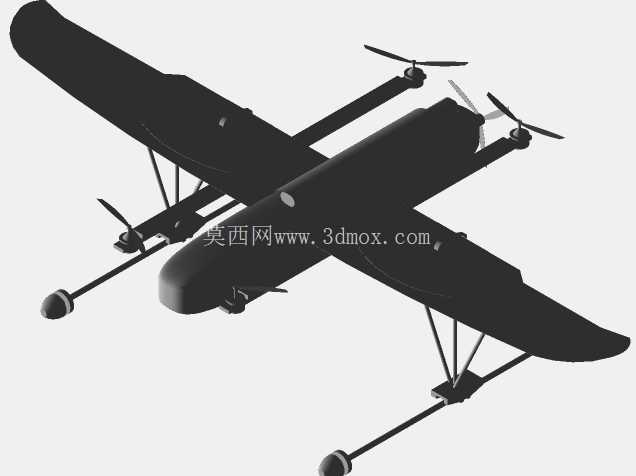

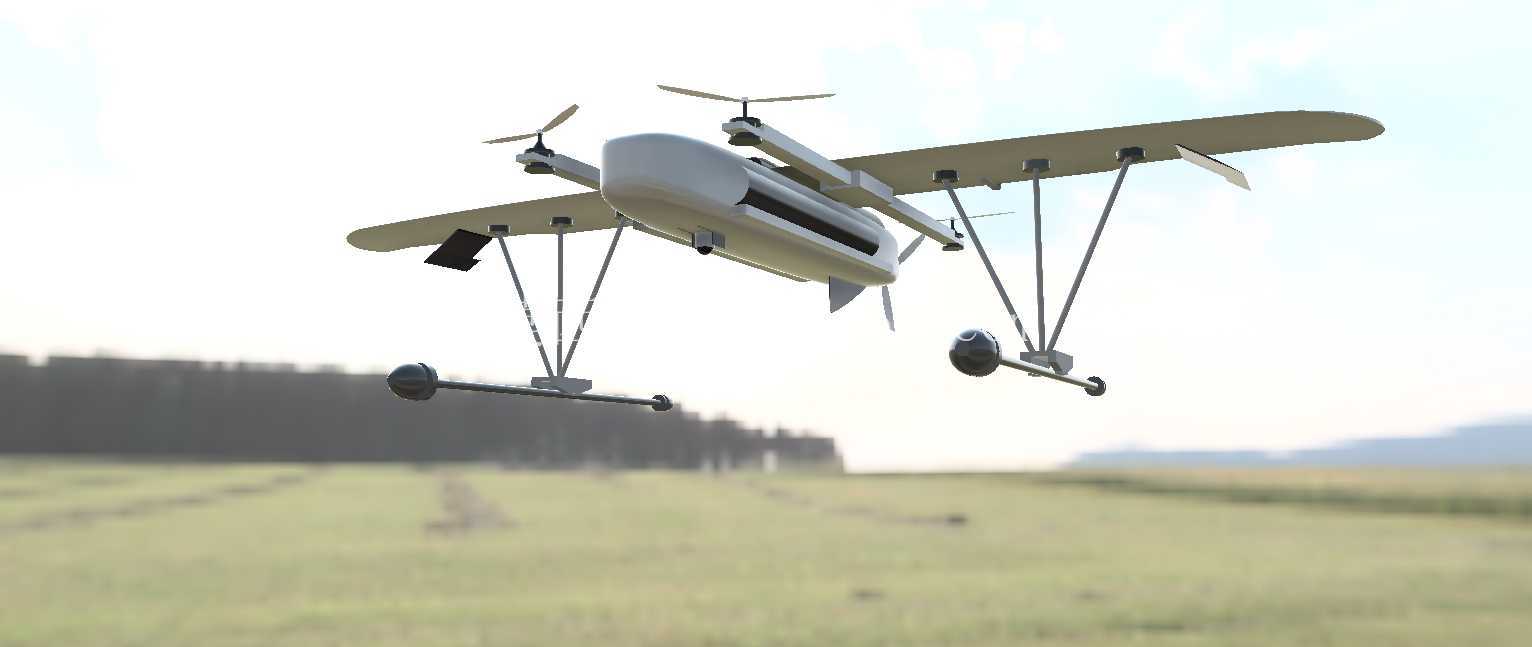

　　从功能特性来看，该机型采用多旋翼与固定翼融合的布局，机身两侧设置长展弦比固定机翼，机翼下方通过支撑吊杆挂载多组旋翼动力单元，机尾设置尾推动力单元，垂直起降阶段依靠挂载的旋翼提供升力，完成升空、姿态调整、悬停动作，当爬升到预定高度、飞行速度达到固定翼起飞临界值后，可切换至固定翼巡航模式，依靠机翼升力承载机身重量，尾推动力提供前飞动力，此时旋翼动力可降低功率输出甚至停转锁定，减少巡航阶段的气动阻力与能耗。机身下部设置的双轴挂载云台，可搭载光电侦察设备、多光谱传感器、植保喷洒组件等不同任务载荷，云台采用减震结构与机身连接，可隔离飞行过程中的振动传递，保证载荷采集数据的稳定性。

　　从设计思路层面，建模过程中首先完成了气动布局的参数匹配，固定翼的翼型选择低速高升阻比翼型，机翼展长根据起飞总重、巡航速度计算确定，保证巡航阶段的升力系数处于最优区间；旋翼支撑吊杆采用流线型截面设计，在保证结构强度的前提下降低前飞阶段的气动阻力，吊杆与机翼、机身的连接位置经过重心配平计算，保证垂直起降阶段各旋翼的升力合力与整机重心重合，避免起降阶段出现姿态偏移。机身主体采用流线型纺锤体设计，内部预留航电设备舱、电池舱、任务载荷舱的安装空间，舱段之间设置隔断结构，避免不同设备之间的电磁干扰，同时预留设备检修的快拆口盖，方便日常维护作业。起落架采用滑橇式结构，通过弹性阻尼构件与吊杆下部连接，可吸收垂直起降阶段的着陆冲击，避免硬着陆过程中冲击载荷传递到机身内部的精密航电设备。

　　从安装边界与尺寸适配来看，建模过程中严格约束了各部件的安装公差，旋翼单元与机翼之间预留足够的安全间隙，避免旋翼转动过程中与机翼、吊杆发生干涉，旋翼转动平面与机翼下表面的间隙大于旋翼半径的15%，即使在飞行过程中出现结构弹性形变，也不会出现碰擦风险。机身的最大宽度控制在旋翼转动直径的合理区间内，避免前飞过程中机身对旋翼下洗气流、机翼来流造成过度干扰。云台挂载点位于整机重心正下方，挂载不同重量的任务载荷时，可通过调整电池舱内电池的安装位置完成重心配平，保证不同载荷配置下的飞行稳定性。机翼与机身的连接采用快拆结构设计，拆解后整机可装入标准尺寸的运输包装箱，方便野外作业时的转运携带，拆解后各部件的连接接口设置定位销与防松卡扣，重新组装时可快速完成定位，无需额外调试即可保证装配精度。

　　在结构强度校核层面，建模过程中对机翼主梁、吊杆连接点、起落架安装点等关键受力部位做了加强设计，机翼主梁采用碳纤维复合材料层压结构，根据飞行过程中的气动载荷分布调整铺层角度，在保证结构强度的前提下降低结构重量；吊杆采用航空铝合金薄壁管材加工，表面做阳极氧化处理提升耐腐蚀性，连接接头处采用一体化机加工结构，减少焊接、拼接带来的应力集中问题。飞控系统的安装位置位于整机重心附近的减震平台上，可最大程度降低飞行振动对惯性测量单元的干扰，保证飞行姿态控制的精度。
