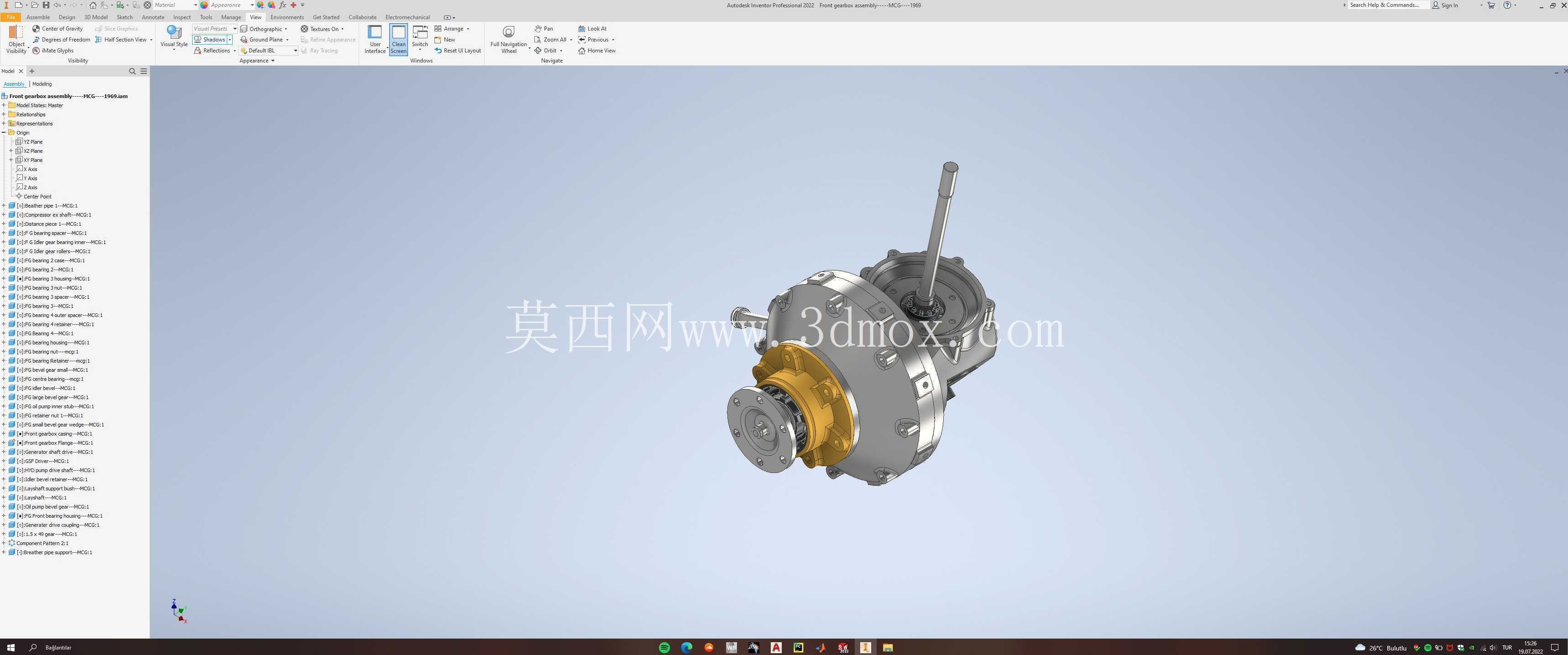

Viper8喷气发动机前变速箱结构设计

　　在小型航空动力装置的配套传动系统设计中，这类适配Viper8喷气发动机的前变速箱结构，核心服务于发动机前端附件驱动与动力分流的实际工况需求，整套装置集成安装于发动机前壳体内部，不需要额外设计独立的外置安装机架，能大幅压缩动力单元的整体轴向占用空间，适配轻型飞行器、小型试验台架等对安装空间有严格限制的应用场景。从实际功能逻辑来看，该变速箱的动力输入直接对接发动机压缩机端输出轴，一方面为燃油泵、滑油泵、传感器附件等发动机附属组件提供稳定的驱动动力，另一方面通过内置减速齿轮组匹配转速，从空气启动器端获取启动驱动力，完成发动机的点火启动流程，整套气道与油路通道完全集成在壳体内部，属于全封闭结构设计，运行过程中不会出现滑油渗漏、气流泄漏的问题，也不需要额外布置外露的管路接收油液，能有效降低外围管路的振动失效风险。

　　设计过程中需要重点匹配涡轮与冷却风扇的转速差特性：排气端驱动的涡轮工作转速极高，但受限于风扇本身的材料强度与气动效率边界，风扇的允许工作转速远低于涡轮输出转速，如果直接将涡轮与风扇刚性连接，低转速工况下涡轮会出现效率骤降、功率输出不足的问题，高转速下又会超出风扇的材料应力极限，引发结构失效；因此在涡轮与风扇的传动路径之间设置减速齿轮组，通过合理的传动比匹配，让涡轮始终工作在高效转速区间，同时将风扇转速控制在设计允许范围内，既保证了足够的冷却气流流量，也避免了过高转速带来的风扇结构损坏、气流紊流损失增大的问题。

　　从安装边界来看，整套变速箱的壳体与发动机前壳采用止口定位+周向螺栓紧固的连接方式，安装时需要保证输入轴与压缩机输出轴的同轴度控制在0.02mm以内，避免高速运转下出现偏磨、振动超标的问题；壳体上预留的附件安装接口位置度公差控制在0.05mm，保证各附件驱动齿轮的啮合间隙处于设计合理区间，不会出现卡滞、异响的情况。结构设计上，壳体采用铝合金压铸成型，在保证结构强度的前提下尽可能降低自重，内部齿轮采用斜齿设计，降低高速传动下的啮合噪音与冲击，轴承位设计有独立的滑油通道，保证高速运转下的润滑充分，避免出现轴承烧蚀的问题。

　　整套传动机构的动力传递路径经过多轮优化，减少了不必要的中间传动齿轮，降低了传动过程中的功率损失，同时所有旋转部件都做了动平衡校正，平衡精度达到G2.5级，适配发动机最高工作转速下的平稳运行要求。在实际台架测试场景中，该变速箱需要在-40℃到120℃的环境温度区间内稳定工作，承受发动机启动瞬间的冲击载荷，以及持续运转下的振动载荷，壳体的密封结构采用耐高温橡胶密封圈，保证在全温度区间内的密封性能不会出现衰减，内部齿轮采用渗碳淬火处理，齿面硬度达到HRC58-62，保证长期运转下的齿面耐磨性能，满足发动机全生命周期的使用要求。
