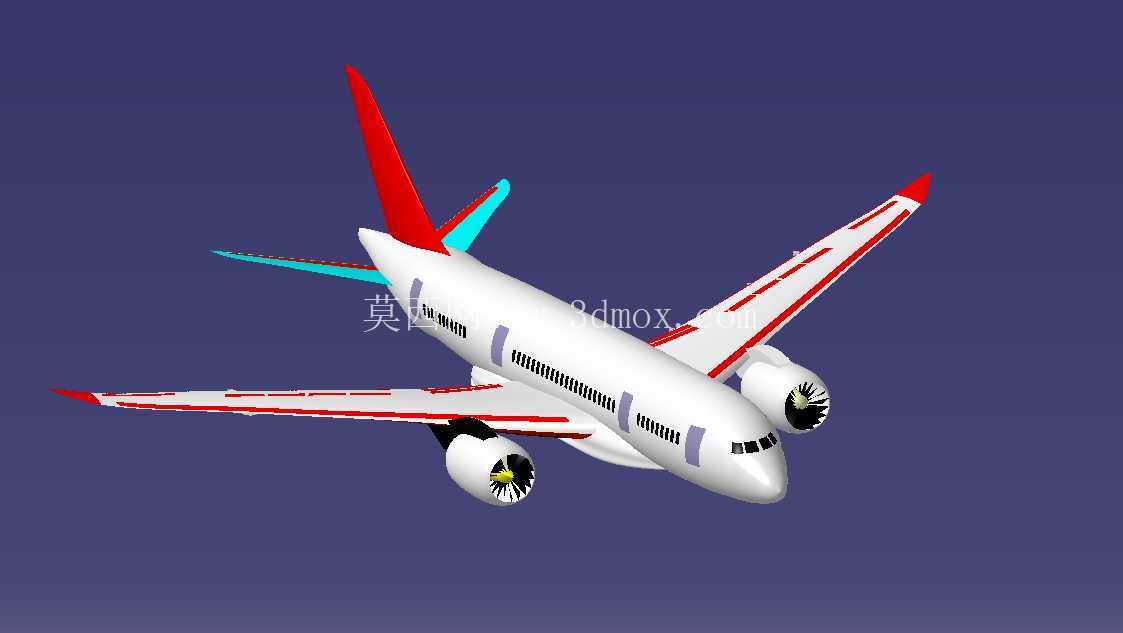

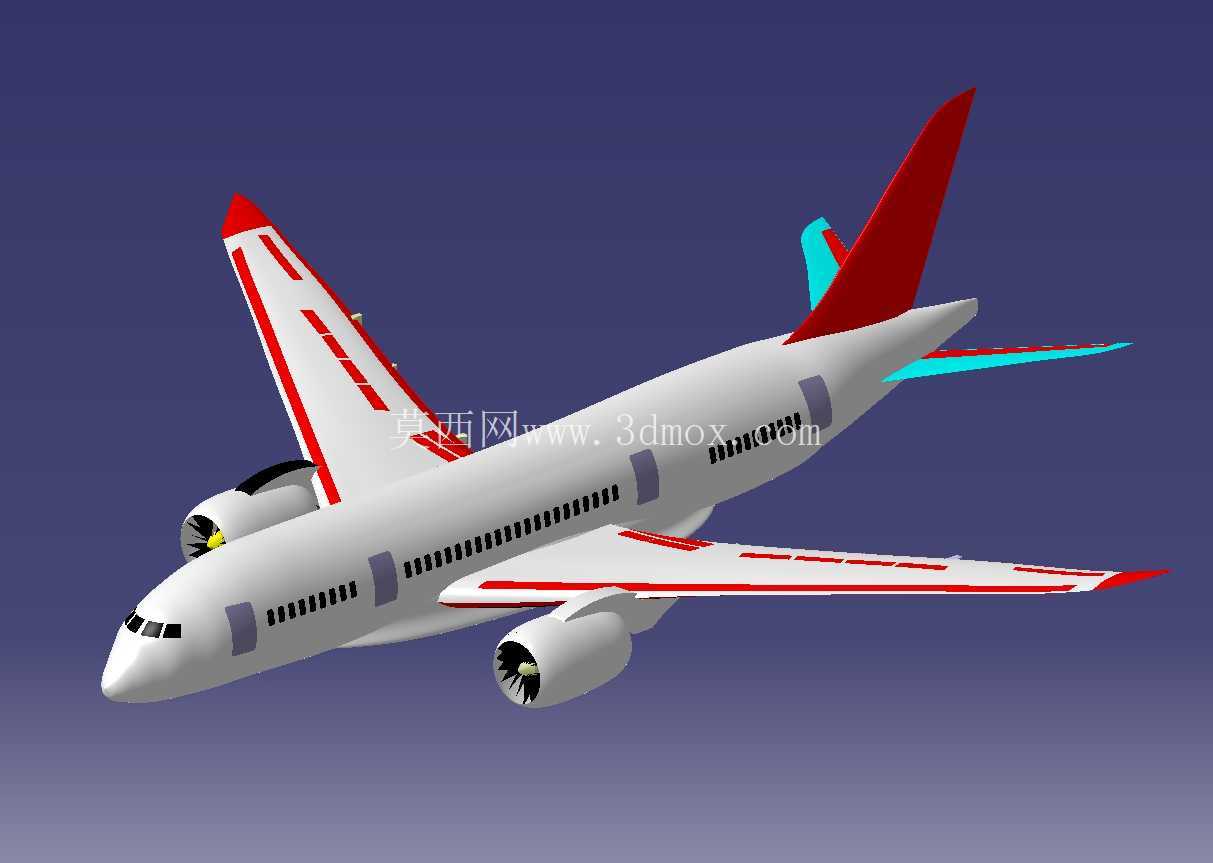

民用宽体客机波音787外观结构数模

　　该数模还原了双发宽体民用客机的完整外部气动外形，覆盖从机头雷达罩到尾椎的全机身曲面、机翼及翼梢小翼、双发吊舱、垂尾平尾等全部外部结构，可用于航空类专业教学演示、民航科普展陈的三维可视化素材，也能作为飞行器外观设计阶段的参考基准，辅助开展气动外形初步验证、机身涂装方案快速迭代、机场地面保障设备适配性校核等工作。从实际工程应用角度看，这类全机外观数模在民航地面保障场景中作用突出，比如廊桥对接位置的适配模拟、地面勤务车辆的作业边界校核、机库停放空间的排布规划，都需要精准的整机外形尺寸作为输入依据，数模还原的机身截面轮廓、机翼离地高度、发动机吊舱最低点位置、舱门分布位置等参数，能够直接为这类场景的仿真校核提供几何基准，避免现场调试出现干涉问题。

　　设计过程中优先保证了气动曲面的连续性，机身主体采用变截面流线型设计，机头部位的曲面曲率按照民航客机常规气动要求做了顺滑过渡，能够匹配常规巡航状态下的减阻需求；机翼采用后掠翼布局，翼面的翼型曲线沿展向做了渐变处理，翼梢设置的上翘小翼结构还原了实机降低翼尖涡流的设计特征，机翼前缘后掠角、上反角均参考同级别宽体客机的常规参数设置，保证外形的工程合理性。尾翼部分包含单垂尾与低置平尾，垂尾后掠角度与实机保持一致，平尾设置在垂尾根部下方的机身尾段，操纵面的分界位置在数模上做了清晰的结构区分，能够直观展示各翼面的布局关系。

　　动力吊舱采用翼下吊挂式布局，吊舱与机翼之间的挂架结构做了简化还原，吊舱进气道、尾喷口的轮廓均符合大涵道比涡扇发动机的常规外形特征，吊舱最低点与地面的间隙参考同级别机型的地面停放状态设置，能够满足地面保障设备通行的边界校核需求。机身侧面的舷窗沿客舱段做了等距排布，前后货舱门、客舱登机门、应急出口的位置均按照宽体客机的常规布局设置，能够为地面保障设备的接口适配提供位置参考。起落架部分做了外观层面的还原，前起落架位于机头下方，主起落架位于机翼根部下方的机腹位置，起落架舱的轮廓与机身曲面做了顺滑衔接，保证整机外形的完整性。

　　数模整体的外形尺寸参考同级别宽体客机的实际参数设置，机身长度、翼展、垂尾高度的比例关系符合工程实际，安装边界层面，整机停放状态下的地面投影轮廓、各突出部件的最大外廓尺寸均做了精准还原，可直接用于机场停机位划线、机库容量核算、地面作业路径规划等场景的几何输入。在结构设计逻辑上，该数模优先保证了外部曲面的G2连续性，避免出现曲面折角影响气动仿真的准确性，各部件之间的衔接位置，比如机翼与机身的整流包皮、发动机挂架与机翼的过渡区域、尾翼与机身的连接部位，均做了顺滑的曲面过渡，还原了实机的整流设计特征，能够满足外观展示、初步气动分析、场景适配等多场景的使用需求。对于三维建模从业者而言，该数模的曲面构建思路具备较高参考价值，尤其是大尺寸流线型机身的分面方法、翼面复杂曲面的曲率控制、多部件衔接区域的整流面处理技巧，都能为同类飞行器外观建模提供实操参考；对于民航相关的设备选型人员，该数模的精准外廓尺寸能够为地面保障设备的参数选择提供直接依据，减少现场适配的试错成本。
