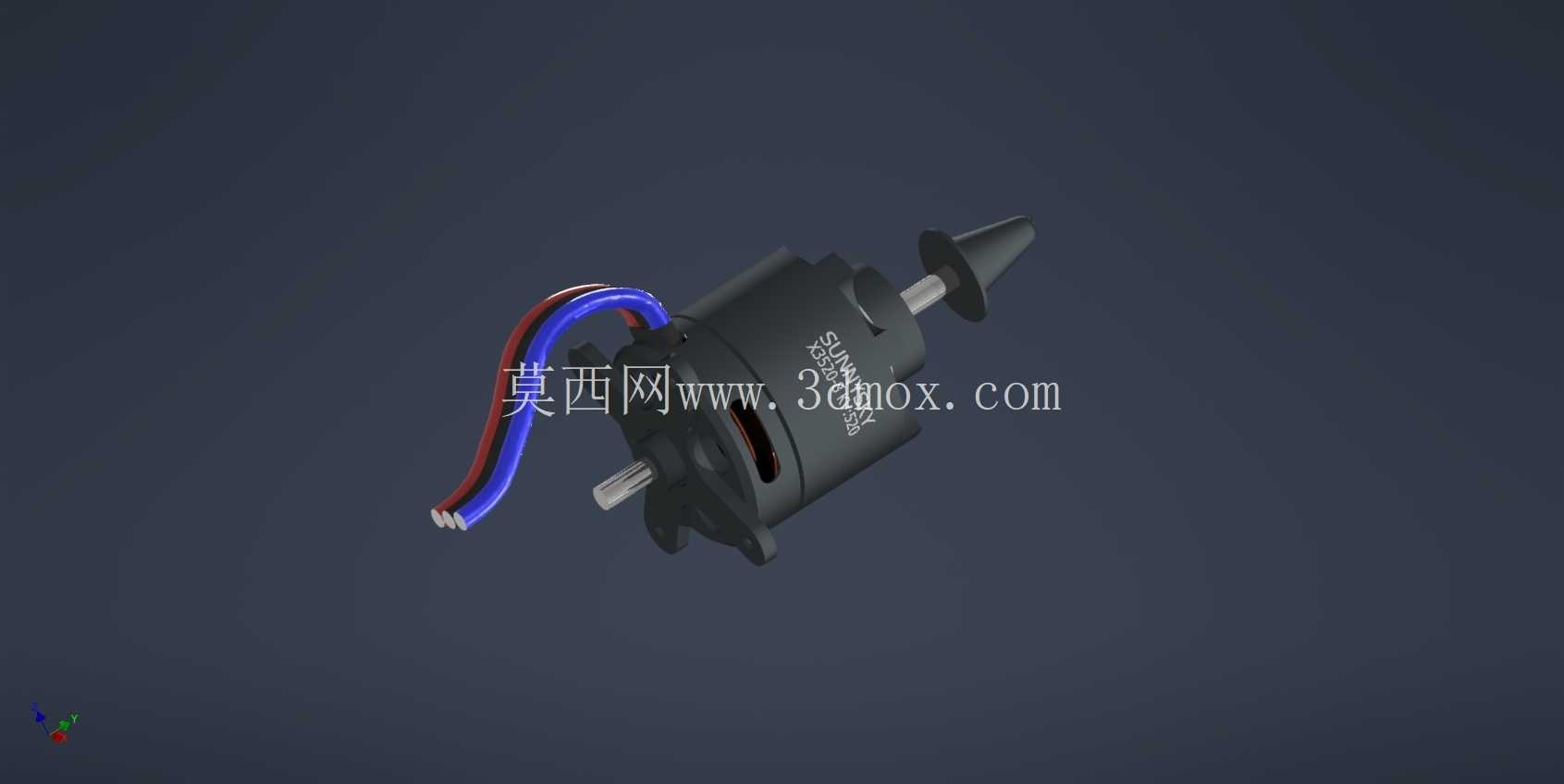

朗宇X3520-8KV520航模无刷动力电机

　　输出轴采用双出轴设计，前端轴段用于安装螺旋桨锁紧座，锥头型的桨座适配结构可以让不同孔径的螺旋桨在锁紧时自动找正，避免高速旋转时桨叶动平衡超标带来的整机振动；后端短轴段则用于安装转子位置感应配件或者整流罩固定件，部分竞速类航模还会在后端加装转速感应磁钢，配合飞控采集实时转速数据做动力闭环调整。出线端采用耐高温硅橡胶导线，红黑蓝三色线对应无刷电调的三相输出接口，导线根部做了应力释放结构，避免航模做剧烈机动时导线反复弯折导致的线芯断裂，线长预留了足够的安装冗余，适配不同机身内部电调安装位置的布线需求。这款外转子无刷动力单元，是航模动力系统里适配中量级固定翼、旋翼类飞行器的核心部件，日常在30-40级油动改电动固定翼、500级左右航拍多旋翼、像真机航模的动力选型中经常能见到同规格产品的应用。从结构设计来看，它采用外转子布局，转子外壳直接集成安装基座与输出轴，相比同功率内转子电机能输出更大扭矩，可直接匹配对应尺寸螺旋桨，省去额外减速组的传动损耗与结构重量，这也是航模动力电机普遍采用外转子结构的核心原因。

　　从安装边界来看，电机主体的安装孔位采用行业通用的十字交叉布局，安装座的孔距适配主流航模电机安装座的标准尺寸，不需要额外做转接件就能直接固定在木质、玻纤或者碳纤材质的电机防火墙上；机身径向尺寸控制在35mm级别，轴向长度不含输出轴的尺寸可以适配多数像真机整流罩的内部容纳空间，不会出现电机突出整流罩过多破坏气动外形的问题。在实际使用场景中，KV520的转速参数意味着每提升1V输入电压，电机空载转速提升520转，搭配3-4S锂聚合物电池、12-14寸规格的螺旋桨时，能在效率与拉力之间取得较好的平衡，既可以满足像真机巡航时的低电流高效率需求，也能在特技动作时提供足够的瞬时拉力输出。

　　设计过程中，转子外壳的散热槽布局是经过考量的，电机高负荷运转时，转子自身旋转带动的气流可以通过外壳上的开槽直接带走定子绕组的热量，避免长时间满油门工作时绕组过热退磁，这也是这类小尺寸高功率密度动力电机保证使用寿命的关键设计点。定子部分采用多槽绕线结构，硅钢片叠压的定子铁芯可以降低涡流损耗，绕组采用多层平绕工艺，在有限的定子槽空间内最大化铜线填充率，降低绕组内阻，减少大电流下的发热损耗。两端的轴承采用低阻力深沟球轴承，配合高精度的轴系同轴度设计，在每分钟上万转的工作转速下依然能保持较低的振动水平，不会因为轴系窜动或者轴承卡顿带来额外的功率损耗，也能避免振动传递到机身影响航拍类载荷的成像稳定性。做三维建模的时候，这类电机的细节还原需要重点关注几个部分：一是安装孔位的位置度公差，因为航模安装时电机座的孔位如果偏差超过0.2mm，就会出现安装螺丝无法对位或者强行锁紧后电机轴偏斜的问题；二是输出轴的台阶尺寸，桨座的配合段直径公差需要控制在过渡配合范围，太松会导致桨座高速旋转时打滑，太紧则会出现安装拆卸困难；三是出线端的导线弯曲半径，建模时预留的导线弯曲空间要符合实际硅橡胶线的最小弯曲半径，避免实际布线时导线出现死折损伤绝缘层。

　　在做整机动力匹配选型时，这款电机的重量参数也是需要重点考量的点，它的整体重量控制在180g左右，搭配40A量级的无刷电调、14寸螺旋桨时，单轴最大拉力可以超过2kg，推重比可以满足多数1.5-2kg起飞重量航模的特技飞行需求，不会出现动力冗余不足导致的机动动作拖沓，也不会因为动力过剩带来不必要的整机重量增加。日常维护中，这类电机的结构拆解比较方便，松开后端的卡簧就可以抽出转子部分，定期清理轴承处的灰尘、补充低粘度润滑脂就能保持长时间的稳定运转，不需要复杂的维护工序，这也是它在航模爱好者群体中被广泛选用的原因之一。
