奔驰自动变速箱内部结构三维设计

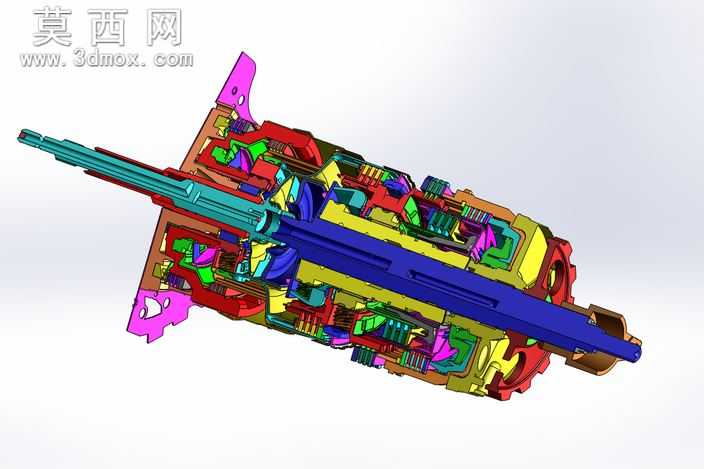

本作品为奔驰车型配套自动变速箱的全结构三维建模成果，建模过程中严格参考奔驰自动变速箱的原厂设计参数，对内部多组行星齿轮组、离合器片组、液压控制油路、输入输出轴、换挡执行元件等核心部件进行了1:1比例的精准还原。建模阶段采用自底向上的装配设计思路，先逐个完成单个零件的参数化建模，对齿轮的齿形参数、摩擦片的沟槽结构、轴类零件的花键特征都做了精细化处理，确保每个零件的尺寸公差、装配关系完全匹配实车部件的设计要求。在装配环节严格按照实际变速箱的装配层级进行约束，对旋转副、滑动副等运动副添加了对应的装配约束关系，能够直观展示变速箱在不同挡位下的动力传递路径，清晰呈现各挡位切换时内部元件的联动逻辑。材质设置上根据不同零件的实际材质属性进行区分，齿轮类零件采用高强度合金结构钢材质，摩擦片采用复合材料与钢基结合的材质表现，壳体类零件采用压铸铝合金材质，不同材质的粗糙度、金属光泽、反光特性都做了针对性调整，让整体模型的视觉表现更贴近真实变速箱的材质质感。渲染阶段采用多视角剖切展示的方式，通过不同颜色区分不同功能的组件，让原本封闭在变速箱壳体内部的复杂结构能够直观呈现，既可以清晰看到输入轴到输出轴的完整动力传递链路，也能观察到液压控制模块与各换挡执行元件的连接关系。整个建模过程充分考虑了自动变速箱的机械设计逻辑，对行星齿轮的传动比匹配、离合器的结合逻辑、油路的布局走向都做了严谨的结构还原，能够为汽车传动系统的教学演示、结构分析、改装设计提供精准的三维模型参考，也可以作为汽车工程相关专业学习自动变速箱结构原理的可视化素材，帮助学习者快速理解复杂自动变速箱的内部构造和工作原理。
