汽车发动机多缸排气歧管结构设计

　　在汽车动力总成的排气系统布局中，排气歧管是衔接发动机气缸盖排气口与下游排气总管的核心导流构件，其设计合理性直接影响发动机的排气效率、动力输出特性以及整机NVH表现。从实际装车场景来看，无论是自然吸气还是涡轮增压机型，排气歧管都需要承受气缸排出的高温高压废气冲击，常规工况下接触的废气温度可达600-900摄氏度，部分高负荷增压机型的瞬时排气温度甚至突破1000摄氏度，这就要求歧管的管路走向、管壁厚度以及材料选型都要匹配对应的热负荷与机械振动要求。

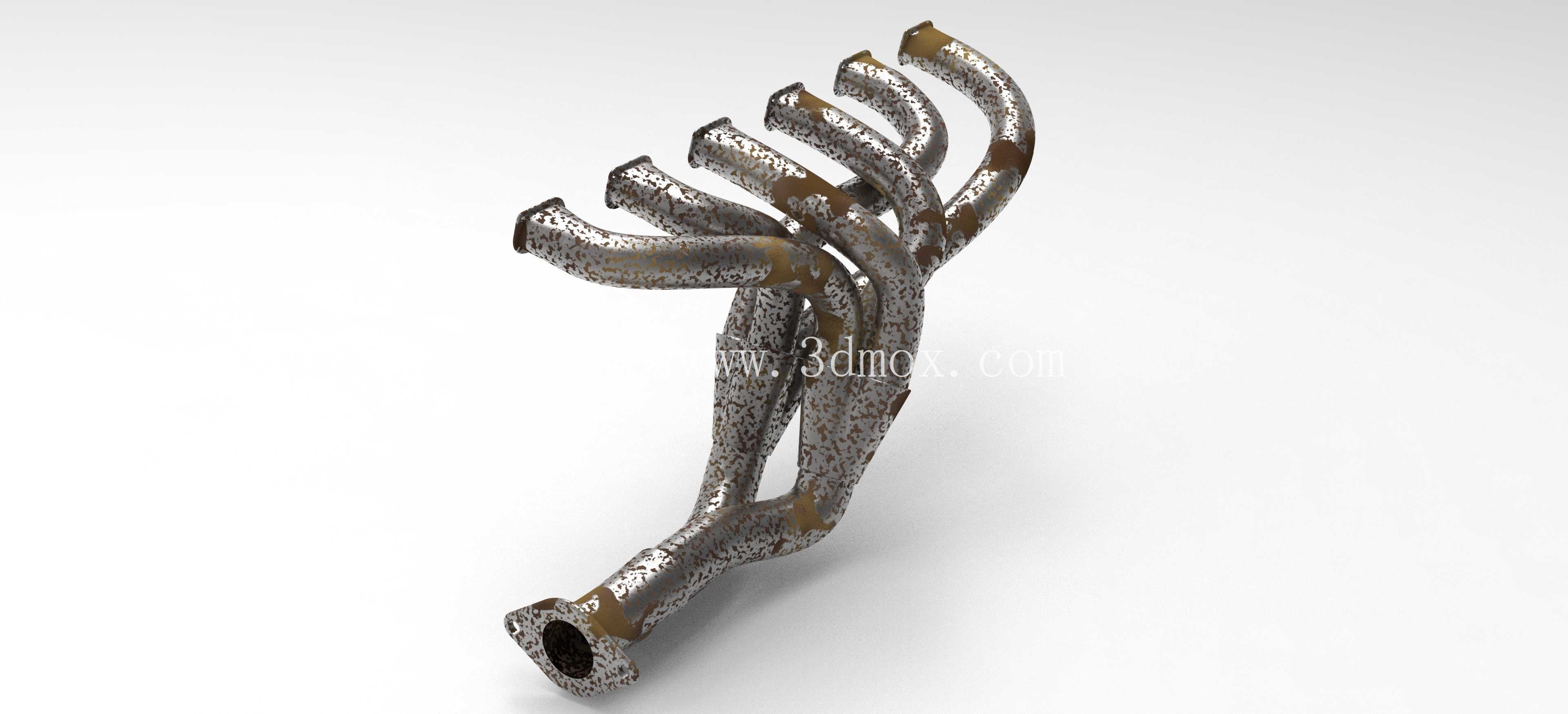

　　这款多缸排气歧管采用等长分支管路的设计思路，每一路分支对应一个气缸的排气出口，各支管的弯曲弧度、通径长度经过匹配计算，尽可能让各缸排出的废气到达总管汇合处的时序错开，避免不同气缸的排气脉冲相互干涉形成排气背压，减少泵气损失。从结构形态上看，各支管从气缸盖侧的法兰接口出发，经过多段平滑的圆弧过渡逐步收拢汇合到单一的总管出口，全程没有突兀的直角弯折，能够最大程度降低废气在管路内的流动阻力，避免局部涡流造成的能量损耗。

　　在安装边界的设计上，歧管靠近气缸盖的一侧设置有对应缸数的安装法兰面，法兰上预留的螺栓孔位置严格匹配气缸盖排气侧的安装孔位坐标，安装时需要在法兰结合面处铺设耐高温密封垫片，通过规定扭矩的螺栓锁紧，防止高温高压废气从结合面处泄漏。总管出口端的接口尺寸则匹配下游三元催化器或者涡轮增压器的入口尺寸，接口处通常采用卡箍或者法兰连接的形式，保证整个排气通路的密封性。

　　从实际使用的功能特性来看，这款歧管除了承担废气导流的基础功能外，管路的壁厚设计兼顾了热容量与结构强度，管壁厚度均匀，能够在持续的冷热交变工况下减少热应力集中，降低歧管开裂、变形的失效风险。支管的排布方式充分考虑了发动机舱内的布局空间，各分支的弯曲走向避开了周边的线束、冷却管路以及其他附属部件，避免装车后出现运动干涉或者热辐射影响周边零部件寿命的问题。

　　在结构设计的细节处理上，管路的弯折处采用了大曲率半径的过渡设计，既保证了废气流动的顺畅性，也兼顾了铸造或者弯管成型的工艺可行性，不会出现过小弯折半径导致的管壁褶皱、通径缩窄的问题。各支管汇合处的过渡段采用平滑的喇叭口收拢结构，让各支路的废气能够平缓地汇入总管，减少汇合处的气流冲击与紊流，降低排气过程中的气动噪声。对于维修与装配场景而言，这款歧管的整体结构没有过于复杂的异形凸起，安装时的操作空间预留充足，不需要拆卸过多周边附属部件即可完成拆装作业，能够降低售后维护的操作难度。

　　在不同工况的适配性上，这种等长歧管的设计能够更好地利用排气脉冲效应，在发动机中高转速区间帮助提升气缸的扫气效率，让更多新鲜混合气进入气缸参与燃烧，对提升发动机的动力响应有明显帮助。同时，平滑的管路内壁能够减少废气中的颗粒物附着，降低长期使用后管路积碳堵塞的概率，延长排气系统的整体使用寿命。针对排气系统的热胀冷缩特性，歧管的安装固定点位置设计也考虑了热变形的补偿空间，避免发动机热机后歧管膨胀产生的额外应力传递到气缸盖或者下游排气部件上，减少相关连接部位的密封失效风险。
