SpeedyBee BT Nano 3蓝牙飞控适配模块

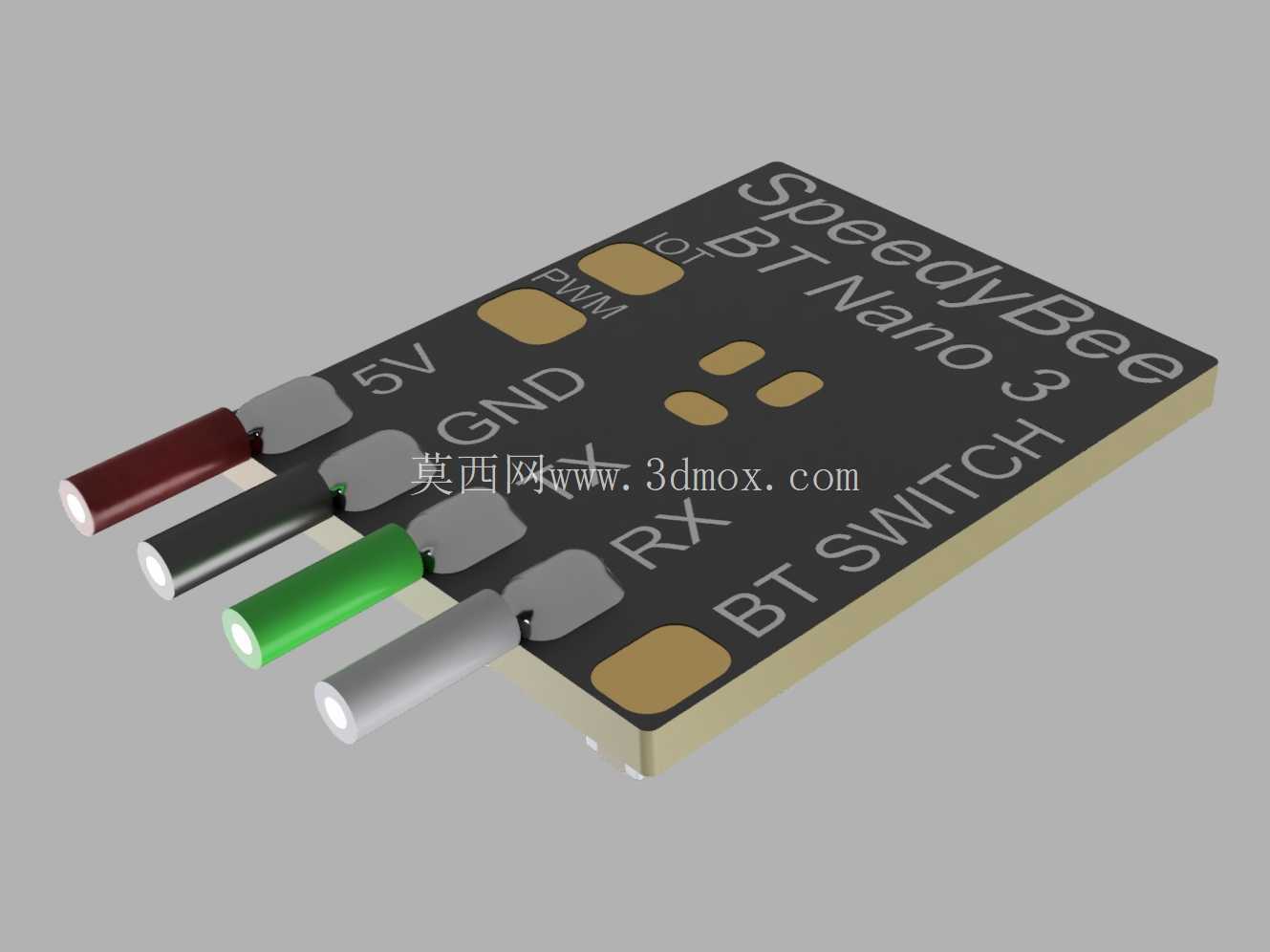

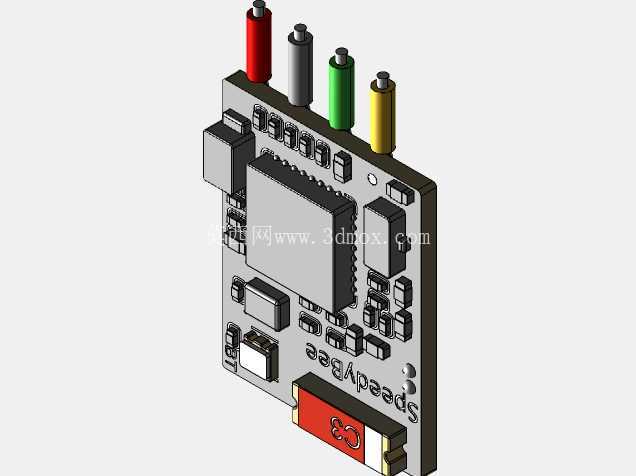

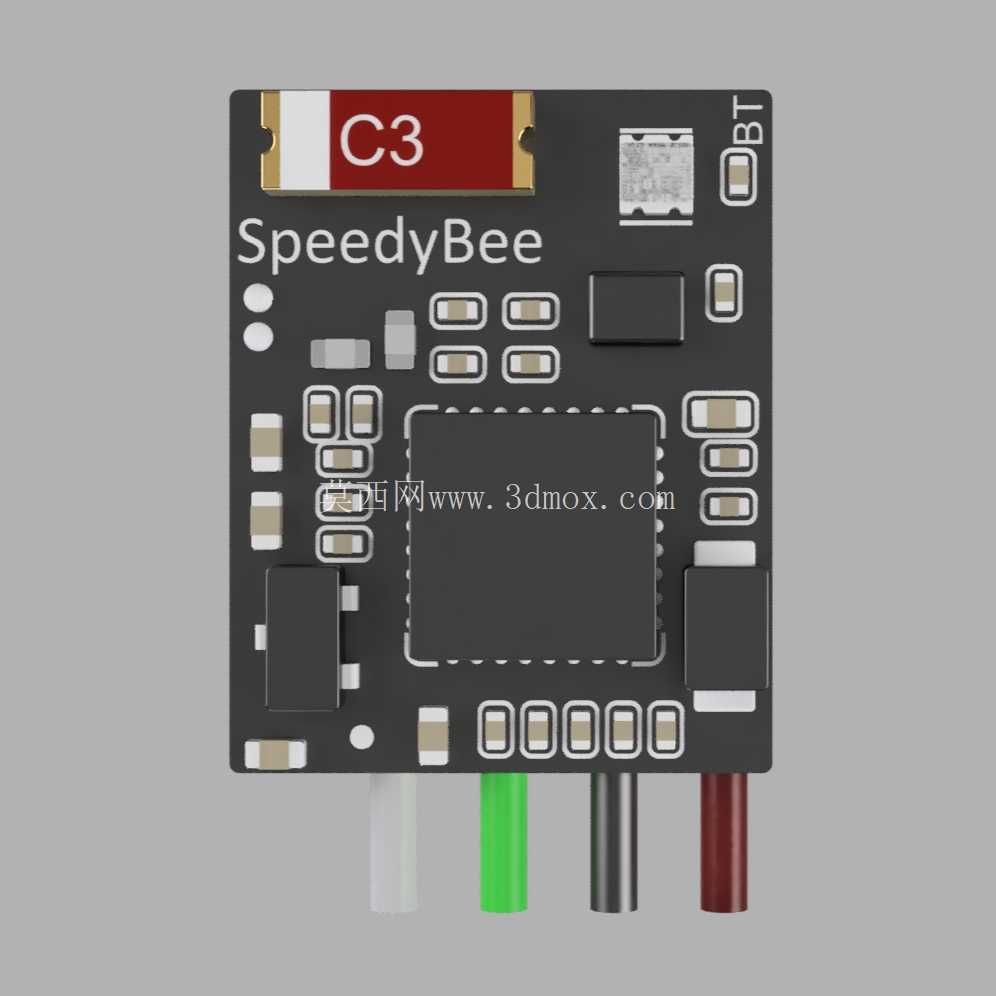

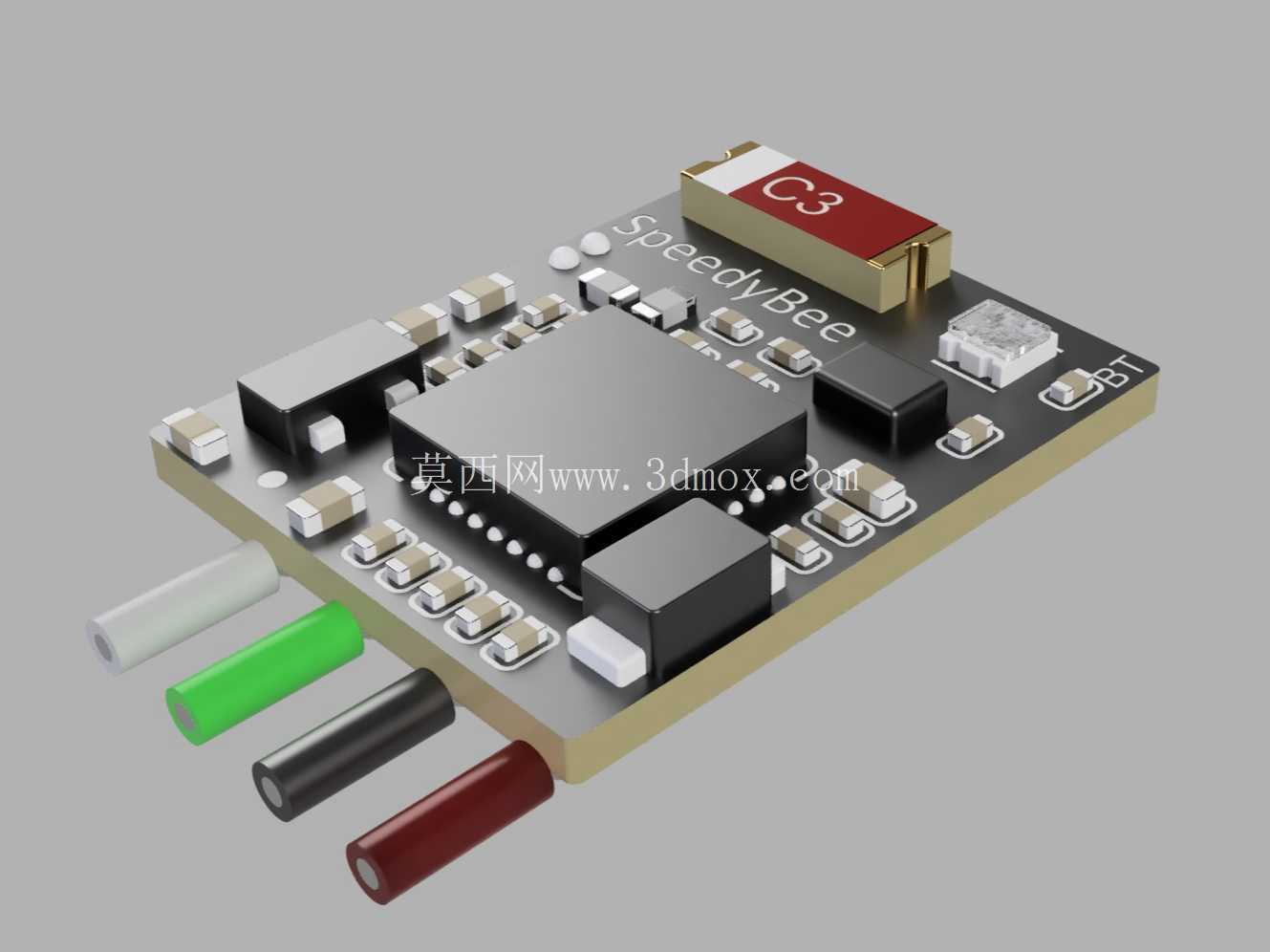

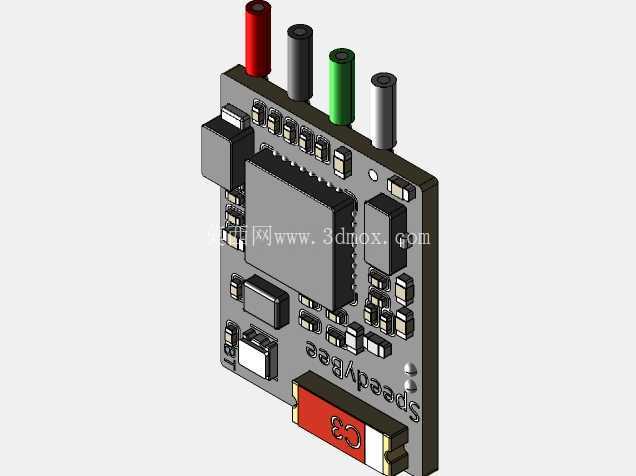

　　在穿越机、小型FPV Cinewhoop这类微型无人机的装机调试场景里，飞控板的USB接口损坏、装机后USB接口被机架遮挡无法访问是从业者经常遇到的棘手问题，这款蓝牙适配模块正是针对这类工程痛点设计的调试辅助硬件。从结构设计来看，模块采用极小尺寸的PCB板型，板载核心蓝牙处理芯片、板载陶瓷天线、状态指示LED以及四路出线焊盘，分别对应电源正、电源地、UART接收、UART发送四个接线定义，整体板厚控制在1.6mm标准PCB厚度，板边做了圆角处理避免装机时刮蹭机架碳板或者线材绝缘层。模块顶部的标识丝印清晰标注了接线顺序与蓝牙版本标识，板载元器件全部采用贴片工艺布局，主芯片周边的阻容件排布紧凑，预留了足够的爬电距离，避免高湿度飞行环境下出现电路短路问题。

　　从实际使用场景出发，这款模块不需要额外安装复杂的驱动程序，只需要将模块的UART端口对应焊接到飞控板预留的空闲UART接口上，接通飞控电源后即可通过移动端的SpeedyBee应用程序建立蓝牙连接，直接在手机端完成Betaflight飞控固件的参数配置、PID调参、通道映射、模式设置等全部调试操作，完全不需要依赖USB线连接电脑。对于装机空间极度紧张的牙签机、涵道机来说，模块的出线采用软硅胶线设计，红黑电源、绿白信号的线序配色符合行业通用接线习惯，焊接时不需要反复核对定义，降低装机接线的出错概率，线材长度预留了20mm的冗余量，可以根据不同机架的安装位置灵活裁剪，适配不同的安装空间。

　　设计思路上，这款模块没有采用额外的外壳封装，裸板设计可以最大程度压缩安装体积，重量控制在1g以内，不会对微型无人机的起飞重量造成额外负担，对于对重量极其敏感的竞速类穿越机来说，这个重量指标完全可以忽略，不会影响飞行机动性。模块的供电范围兼容飞控常用的5V输出端口，不需要额外加装降压模块，直接从飞控的5V BEC端口取电即可正常工作，工作电流控制在20mA以内，不会给飞控的供电回路造成额外负载。在安装边界上，模块的长宽尺寸仅为10mm*15mm，可以直接粘贴在飞控板的空闲区域，或者通过3D打印的固定座安装在机架的侧板空隙处，不需要对原有机架结构做任何打孔或者切割修改，适配市面上绝大多数主流的AIO飞控安装布局。

　　在实际外场调试场景中，这款模块的优势尤为明显，外场飞行时不需要携带笔记本电脑，只需要通过手机就能快速调整飞控参数，遇到飞控参数异常导致的飞行问题时，可以快速连接排查问题，不需要拆解机架寻找USB接口。对于经常炸机的飞手来说，飞控USB接口脱焊、损坏是高频故障，以往遇到这类问题要么拆飞控返厂维修，要么重新更换飞控，现在只需要焊接这个蓝牙模块，就能绕过损坏的USB接口完成所有调试操作，大幅降低设备维护成本。模块的蓝牙连接稳定性经过实际飞行测试，在无遮挡的环境下有效连接距离可以达到10米以上，完全满足外场调试的距离需求，连接延迟控制在毫秒级，参数调整后可以实时同步到飞控，不会出现参数写入失败的问题。板载的状态指示灯可以直观反馈模块的供电状态与蓝牙连接状态，供电正常时指示灯常亮，蓝牙连接成功后指示灯闪烁，方便装机时快速排查接线故障。
