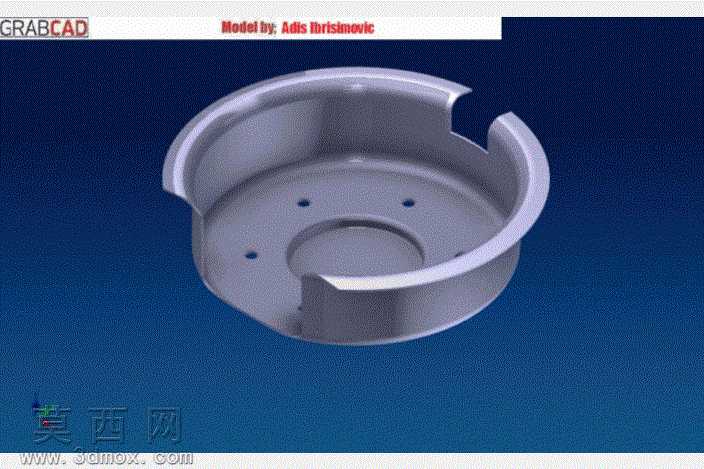

带缺口环形底座钣金结构设计

该钣金件采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循钣金加工工艺特性，以等厚薄壁特征为基础构建主体形态。整体为带围边的盘式环形结构，底部为平整的圆形承载底板，底板中心设置下沉式同轴圆形定位凸台，可实现与配套轴类或基座部件的快速定位装配；底板表面均匀分布多个圆形安装通孔，孔位经过同轴度与位置度公差校验，可满足标准紧固件的穿装固定需求。外围围边为向上翻折成型的环形立壁，立壁上对称开设多处缺口结构，缺口边缘做圆角过渡处理，既能够规避装配过程中与相邻部件的干涉问题，也可作为走线位或卡扣位拓展部件的功能适配性。建模阶段严格控制折弯系数与板材厚度的匹配关系，所有折弯处均预留标准折弯止裂口，避免冲压折弯工序中出现板材撕裂、变形超差的问题；围边的高度与底板直径比例经过力学仿真校验，在保证整体结构轻量化的前提下，兼顾足够的结构刚性与抗形变能力。渲染阶段采用哑光金属材质模拟冷轧钢板的表面质感，通过环境光遮蔽效果凸显结构的层次关系，清晰呈现底板、围边、安装孔、定位凸台各部分的衔接关系。设计过程中充分考虑钣金加工的工序合理性，整体结构可通过下料、冲孔、折弯、整形等常规钣金工序完成加工，无需特殊定制工装，有效降低生产制造成本，适配多类通用机械的基座连接、端盖防护等应用场景，结构的对称式设计也便于批量生产中的质量管控，提升零件的加工合格率与装配适配性。
