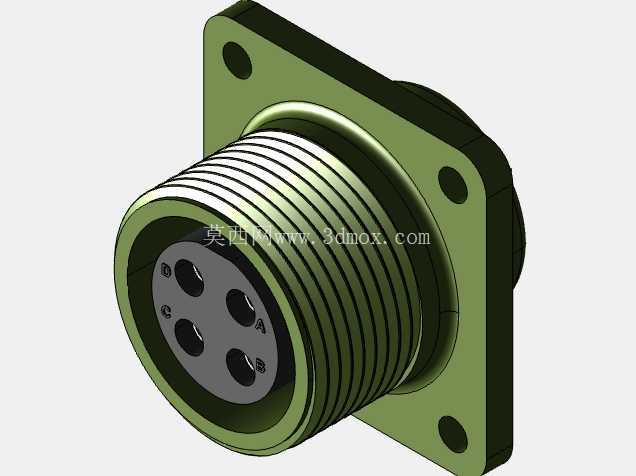

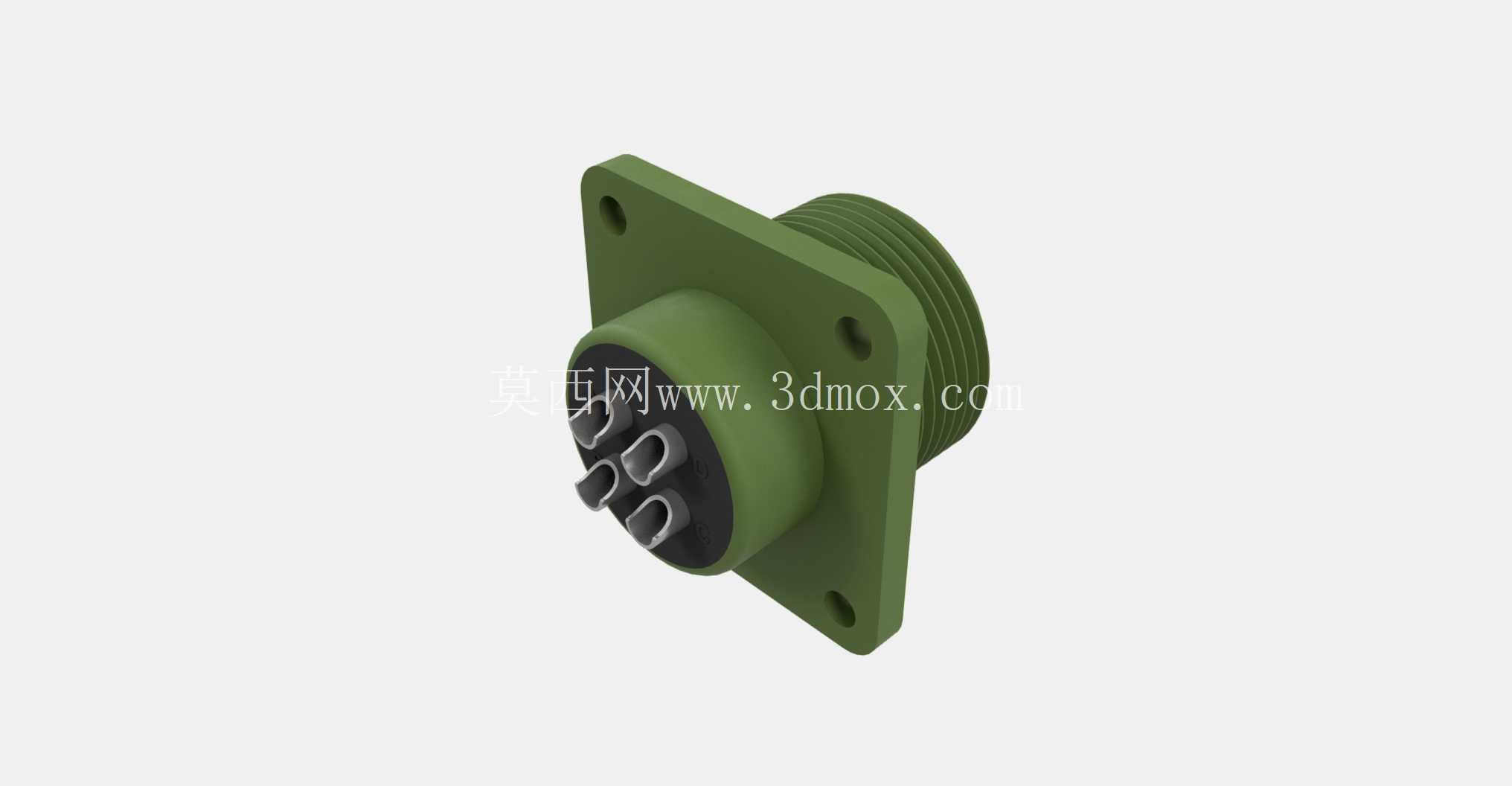

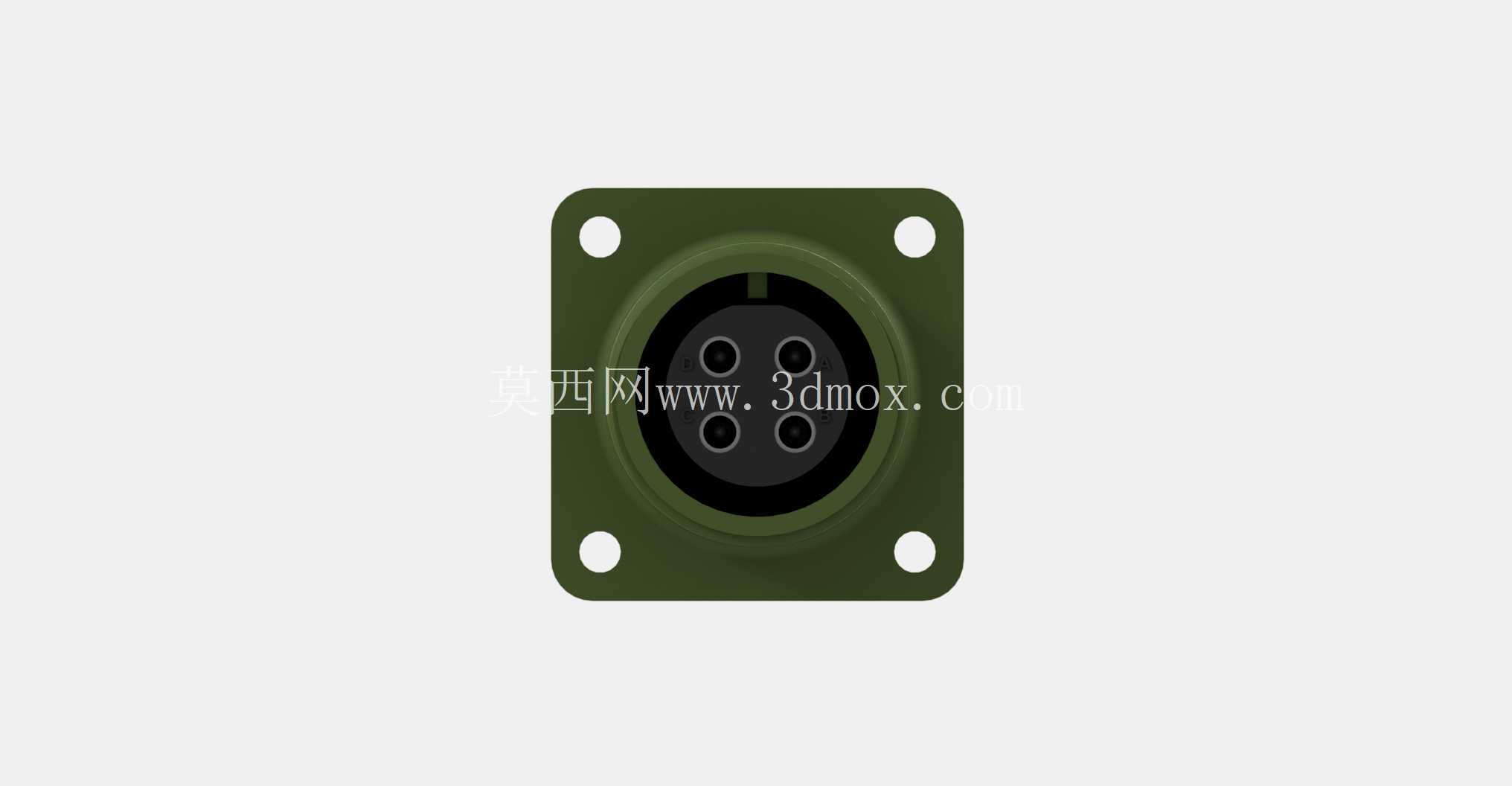

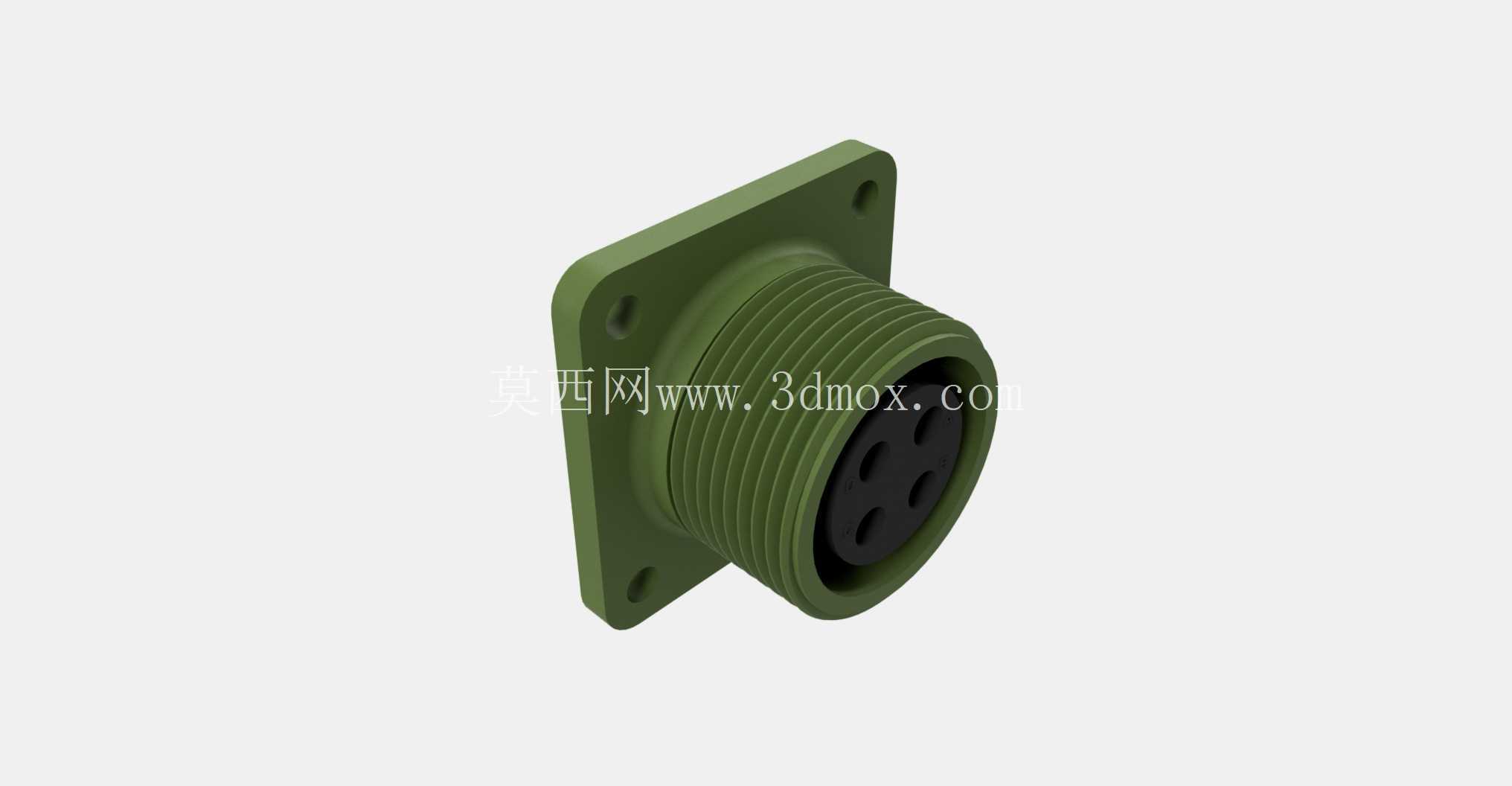

军规法兰式圆形电连接器三维建模

项目分类:通用五金配件 发布时间:2024-11-21 ID:802453
  • 军规法兰式圆形电连接器三维建模
  • 军规法兰式圆形电连接器三维建模
  • 军规法兰式圆形电连接器三维建模
  • 军规法兰式圆形电连接器三维建模

  从实际使用需求出发,这类连接器的设计首先要满足面板安装的定位精度要求,建模时优先还原了方形法兰盘的四个安装孔位的相对位置、孔位直径与法兰盘厚度,这部分尺寸直接决定了产品能否顺利适配设备面板的预装开孔,安装孔采用沉孔设计,装配后固定螺钉的头部不会突出法兰表面,避免和对接插头的锁紧结构产生干涉。连接器主体的外螺纹段是和对接插头的锁紧环配合的关键结构,建模时严格还原了螺纹的牙型、螺距与有效螺纹长度,实际装配时插头端的旋转锁紧环通过和这段外螺纹啮合,能够将插头与插座的对接面紧密压合,保证对接部位的抗振动性能,在设备受到冲击、持续振动的工况下不会出现对接松脱的问题。本次建模的法兰式圆形电连接器,是工业电气互联场景中应用极广的基础互联部件,常见于航空机载设备、地面军用通讯装备、工业重型控制柜、野外作业机电设备的线缆对接部位,主要作用是实现多芯电力或信号线路的快速可靠对接,在设备需要频繁拆装、维护的场景下,这类带法兰固定结构的插座端可以稳定固定在设备壳体面板上,配合对应的插头端完成线路的连通与分断,避免线缆直接拉扯导致的接点松脱、接触不良问题。

  插合端的绝缘基座部分,建模时还原了四个接触件安装孔的排布位置与孔径,这部分尺寸直接决定了插针、插孔接触件的装配定位精度,孔位的同轴度、位置度偏差会直接影响插合时的对中效果,若偏差过大,插合过程中会出现插针弯折、接触件损伤的问题,因此建模时对插合端的内孔尺寸做了严格的公差还原,保证和对应插头端的插合间隙符合行业通用的对接要求。从结构设计逻辑来看,这类军规级别的电连接器外壳采用军绿色钝化处理,建模时还原了外壳的圆角过渡细节,法兰盘和主体衔接位置做了R角过渡,避免应力集中导致的壳体开裂问题,在设备受到外力冲击时,圆角过渡结构能够分散应力,提升壳体的结构强度。

  连接器的插合端面做了定位止口设计,建模时还原了止口的台阶尺寸,实际插合时止口会先进入插头端的对应内止口,完成插合前的径向定位,引导接触件顺利对中插合,同时止口结构还能在插合后阻挡外部的灰尘、水汽从对接缝隙进入连接器内部,提升接插件的环境防护能力。在实际选型应用中,这类法兰安装的圆形连接器插座,需要根据设备面板的厚度选择适配的安装螺钉长度,螺钉拧紧时要采用对角分步拧紧的方式,避免法兰盘受力不均导致的安装翘曲,翘曲会导致对接面倾斜,不仅会影响锁紧螺纹的啮合顺畅度,还会导致防护密封失效。

  建模过程中对连接器的整体外形边界做了精准还原,包括主体外圆的最大直径、法兰盘的对角尺寸、插合端的内孔深度,这些尺寸是设备结构设计时做干涉检查的关键依据,结构工程师在做设备整机布局时,需要根据这些尺寸预留足够的插头插拔操作空间,避免周边零部件遮挡连接器对接位置,导致后期维护时无法顺利完成插头的插拔操作。接触件端的接线端位于连接器壳体尾部,建模时还原了尾部的外螺纹结构,实际使用时这部分会配套尾部附件,用来固定接入的线缆,避免线缆受到的拉扯力直接传递到接触件的焊接点上,导致焊点脱焊、接触件退针的问题。从长期使用的可靠性角度出发,这类连接器的壳体采用金属材质,建模时还原了壳体的壁厚尺寸,足够的壁厚能够保证壳体在受到外力挤压时不会出现变形,避免内部绝缘基座受挤压移位导致的接触件短路问题。插合端的绝缘基座采用耐温绝缘材质,建模时还原了基座和金属外壳的配合台阶,基座和外壳之间采用过盈配合加定位卡圈的固定方式,保证在温度剧烈变化的工况下,绝缘基座不会因为热胀冷缩出现和壳体的相对移位。
