本田摩托车链轮防护罩结构设计

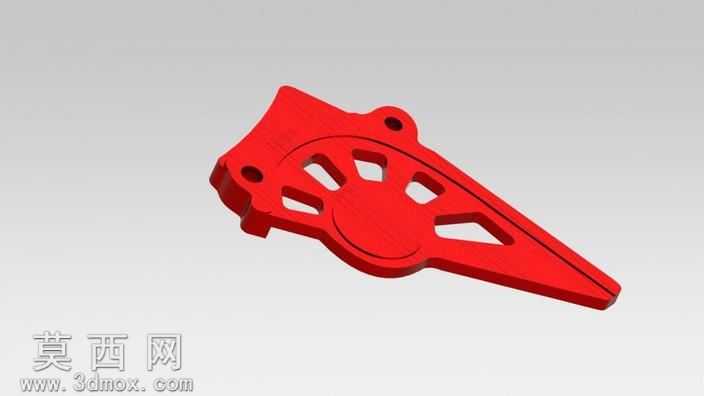

本作品为适配本田摩托车型的链轮防护构件三维设计，建模阶段以摩托车传动系统的实际安装尺寸为基准，先通过草图绘制构件的整体外轮廓，精准定位两处安装孔的圆心坐标与孔径参数，确保后续安装时可与车架对应点位完全契合。建模过程中对主体轮廓采用拉伸凸台命令生成基础实体，再针对中部区域做轻量化镂空设计，依次排布五处不同形态的镂空槽，既保留了结构的整体刚性，又有效降低了构件自重，同时兼顾散热与视觉辨识度。构件边缘全部做圆角过渡处理，避免尖锐边角在使用过程中造成剐蹭损伤，尾部收窄的流线型造型匹配摩托车整体运动风格，可减少行驶过程中的风阻影响。材质设定上选用高强度改性工程塑料为基础材质，渲染阶段调整材质的漫反射颜色为醒目的正红色，添加细微的磨砂颗粒质感提升真实度，同时模拟塑料材质的轻微反光特性，让渲染效果更贴近实际量产配件的视觉表现。结构设计上重点考量防护性能，构件整体覆盖链轮外侧的暴露区域，可阻挡行驶过程中泥沙、碎石飞溅到链轮与链条的啮合部位，延长传动部件的使用寿命，两处安装孔位周边做局部加厚处理，提升安装点位的结构强度，避免长期震动下出现孔位开裂的问题。镂空结构的排布经过力学仿真验证，在不降低整体抗冲击性能的前提下最大化减少材料用量，符合机车配件轻量化的设计趋势，整体造型线条流畅，与本田摩托的运动化设计语言高度统一，兼具实用防护功能与外观装饰作用。
