CO2动力滑翔机竞赛用航模结构设计

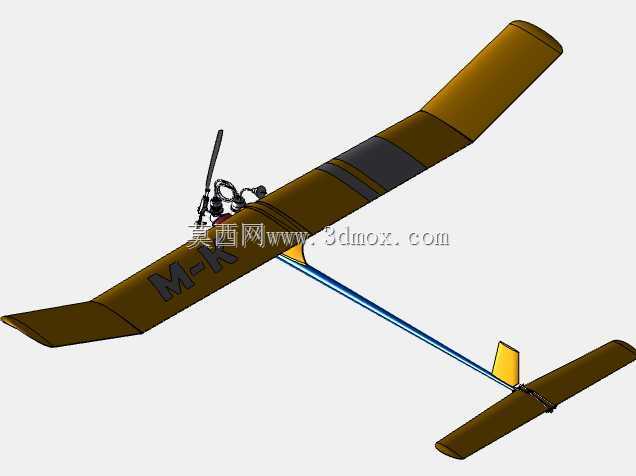

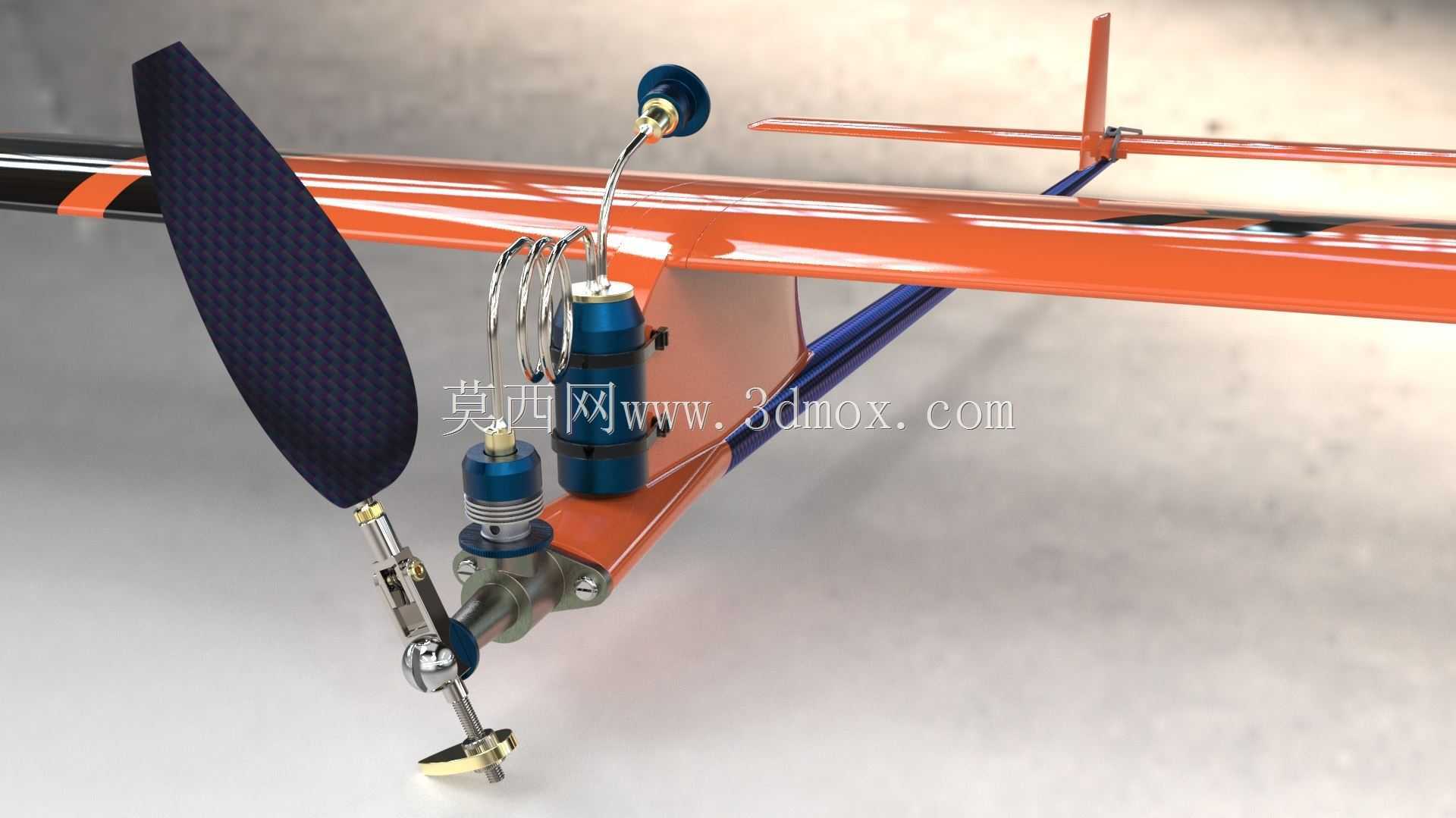

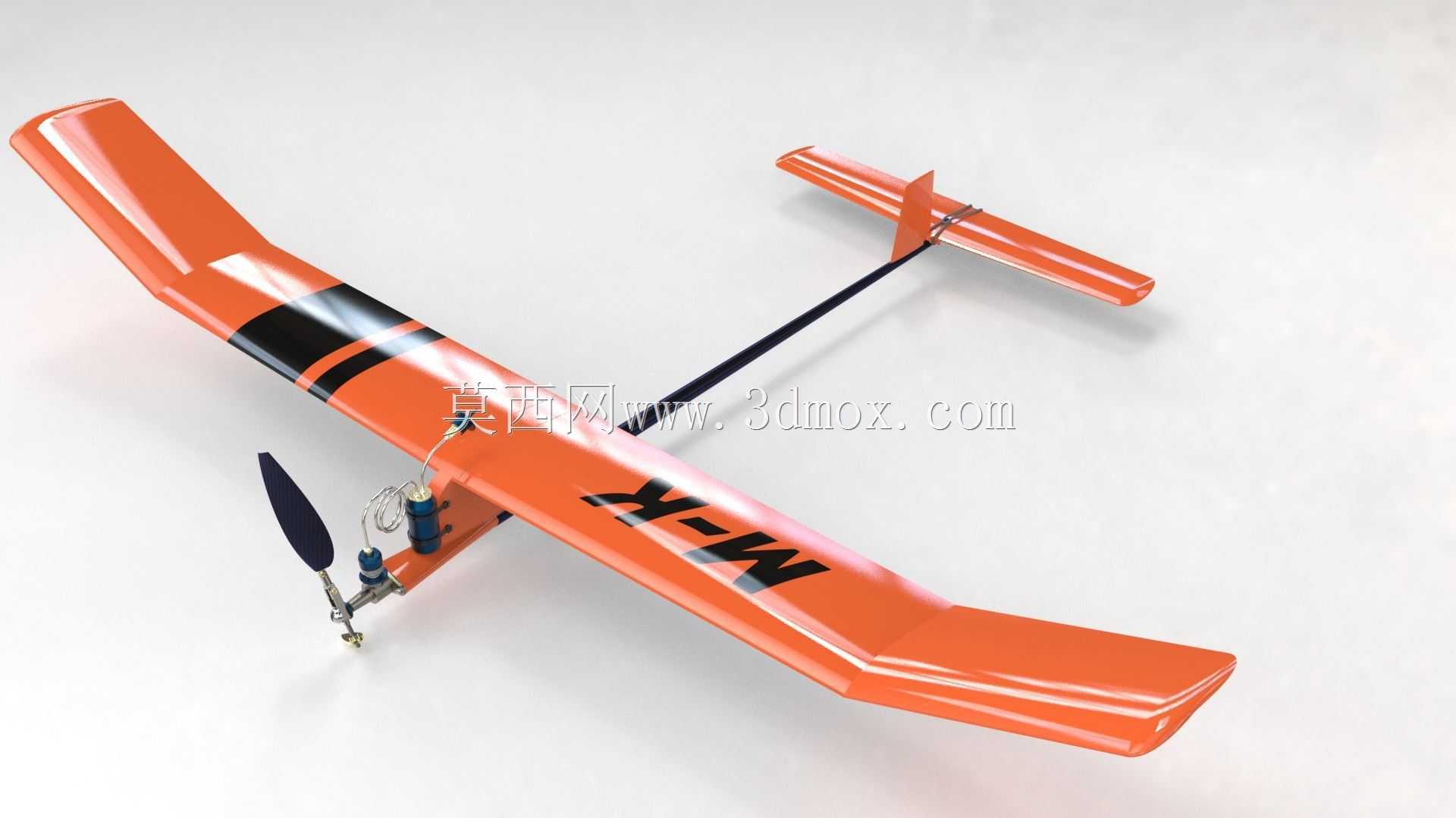

　　这款CO2动力滑翔机的结构设计，核心围绕轻量化竞速飞行场景展开，主要面向青少年航空模型竞赛、室内低速航模飞行演示以及航空原理教学场景使用，区别于常规电动或油动航模，其动力来源为压缩CO2气体驱动的微型活塞动力单元，无需额外电池或燃油供给，整体结构更简洁，飞行过程无电磁干扰，也不存在燃油泄漏的安全隐患，适配室内场馆、无风室外开阔场地的飞行需求。从实际功能逻辑来看，整机采用高单翼布局，主翼为大展弦比平直翼设计，翼型选用薄凸翼型，在低速飞行状态下能够提供足够的升力系数，同时降低诱导阻力，配合细长碳纤维材质的尾撑杆连接尾翼组，将水平尾翼与垂直尾翼布置在机身尾部足够远的位置，提升纵向与航向稳定性，避免动力单元工作时的振动传递到尾翼造成操纵面震颤。动力单元直接安装在机头位置的轻木基座上，CO2储气罐与微型气缸集成布置，螺旋桨采用大直径低桨距的折叠桨设计，在动力输出阶段能够快速将气体压力转化为推力，当气体耗尽进入滑翔阶段时，桨叶可自动顺气流折叠，进一步降低飞行阻力，延长滑翔滞空时间。设计过程中优先控制整机重量分布，将重量占比最高的储气罐与动力单元布置在机头靠前位置，将整机重心调整至主翼弦长30%的位置，这个重心区间既能够保证滑翔阶段的静稳定性，又不会因为重心过靠前造成配平阻力过大，影响滑翔比。

　　主翼与机身的连接采用插接式结构，无需额外紧固件即可完成组装拆卸，方便日常收纳与运输，翼面通过热缩蒙皮覆盖，在保证翼型精度的同时最大限度降低结构重量，翼尖做了轻微上反设计，提升横侧向稳定性，即使在轻微紊流环境下也能够保持平飞姿态，不需要频繁修正操纵。尾翼组的水平尾翼与垂直尾翼均采用薄平板翼型，水平尾翼预留了微小的安装角，配平整机在滑翔状态下的低头力矩，垂直尾翼面积经过反复核算，既能够保证航向阻尼足够，避免飞行中出现荷兰滚现象，又不会因为面积过大造成不必要的阻力增量。

　　整机的安装边界充分考虑了竞赛规则的尺寸限制，主翼展长、机身长度、尾翼展长均控制在常规CO2动力航模竞赛的组别要求范围内，所有突出部件均做了圆角处理，避免组装和飞行过程中造成划伤，动力单元的安装基座预留了调节余量，可根据不同储气罐的重量差异微调前后位置，快速调整整机重心位置适配不同飞行场景的需求。起落部分采用极简的单轮加尾撑结构，仅在机头下方布置一个微型轻质轮，尾部采用碳纤维丝弯制的尾撬，既能够满足平地起飞滑跑的需求，又最大限度降低了起落架带来的重量与阻力损失，在手掷起飞场景下也不会因为多余结构影响投掷姿态。

　　从结构强度角度来看，主翼的翼梁采用碳纤维片加强，能够承受飞行过程中的翼面弯曲载荷，即使在动力阶段大推力爬升、滑翔阶段小半径转弯的工况下，也不会出现翼面变形过大影响气动效率的问题，尾撑杆与机身、尾翼的连接点均做了局部加强，避免着陆冲击造成连接部位断裂，所有操纵面均为固定安装角度，针对CO2动力的输出特性做了预设配平，飞行过程中不需要额外遥控操纵，完全依靠气动布局自身的稳定性完成整个动力爬升、滑翔降落的飞行流程，非常适合入门级航模爱好者制作、调试，也可作为航空教学中讲解气动布局、重心配平、动力匹配原理的实体演示载体。
