轻木燃油动力固定翼航模结构设计

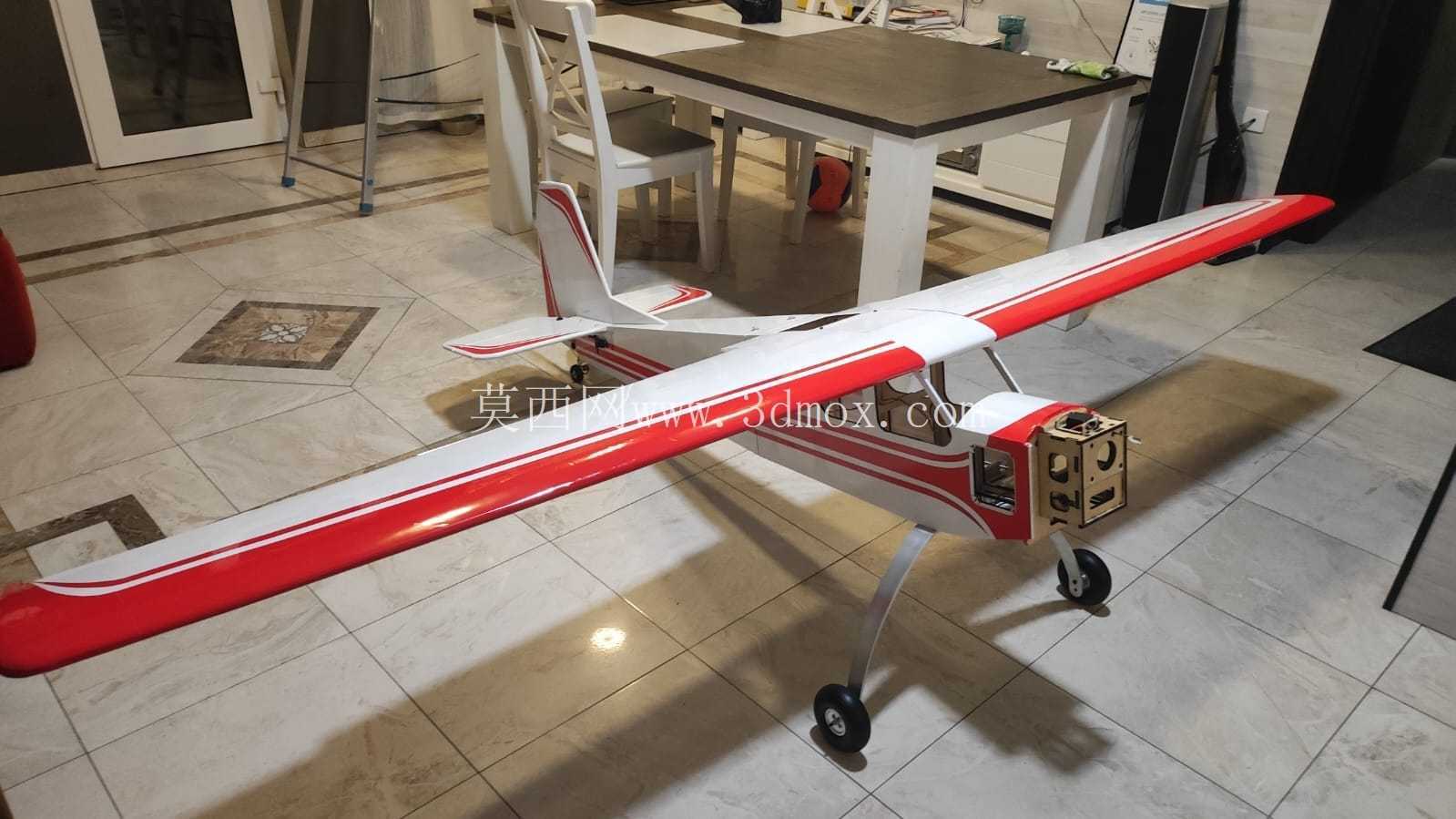

　　这款2700mm翼展的轻木燃油动力固定翼航模，核心面向户外航模运动、航空科普教学、小型飞行器气动验证场景使用，区别于小尺寸电动航模的玩具属性，30cc排量燃油动力配置可支持长时间滞空飞行，完成特技动作、航线巡航等飞行任务，适配航模爱好者进阶飞行、航校初级气动教学演示、小型无人机气动布局验证等实际需求。整机结构以巴尔沙轻木为核心主材，搭配航空层板做受力部位加强，在保证结构强度满足燃油发动机振动工况、大机动飞行过载要求的前提下，最大限度降低整机空重，优化飞行时的推重比与操控响应灵敏度。

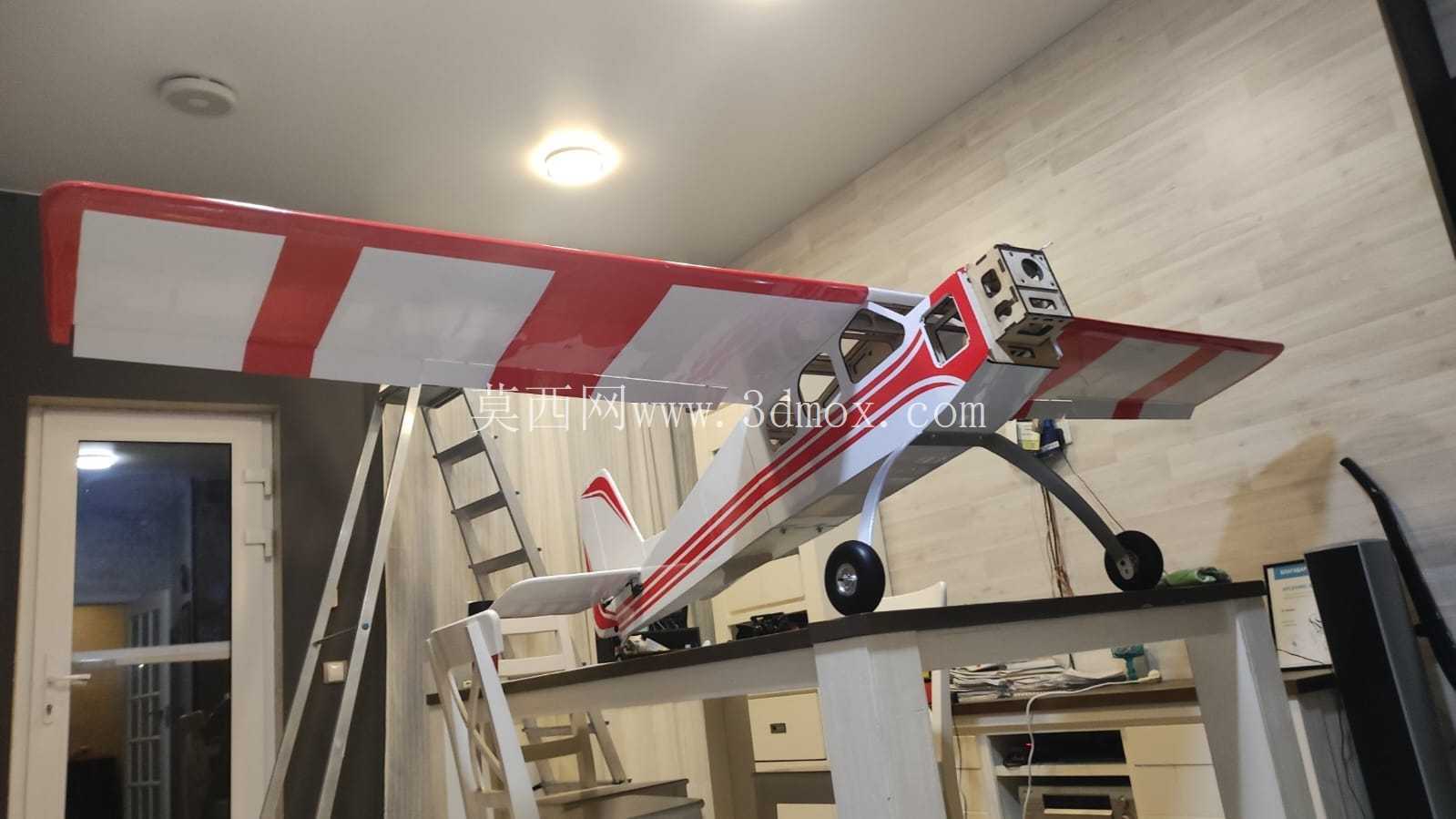

　　设计阶段优先考量燃油动力系统的安装匹配，发动机架采用层板叠层胶合结构，预留30cc排量两冲程航模发动机的安装孔位与冷却风道，同时规划油箱舱、舵机走线槽、接收机安装位的空间边界，避免燃油管路、操纵钢索与活动舵面出现运动干涉。机翼采用常规上单翼布局，翼型选用低速高升力平凸翼型，机翼与机身的连接采用可拆卸插销结构，方便运输拆解与外场快速组装，机翼内部设置翼肋、翼梁的传力路径，可承受大过载机动时的气动弯矩，副翼舵面预留标准舵机安装位，舵面偏转角度匹配3D特技飞行与常规巡航的双重操控需求。尾翼组采用常规平尾加垂尾布局，平尾与垂尾均采用轻木构架加蒙皮覆盖的结构形式，操纵舵面的铰链间隙控制在工程允许范围内，避免飞行过程中出现舵面颤振。

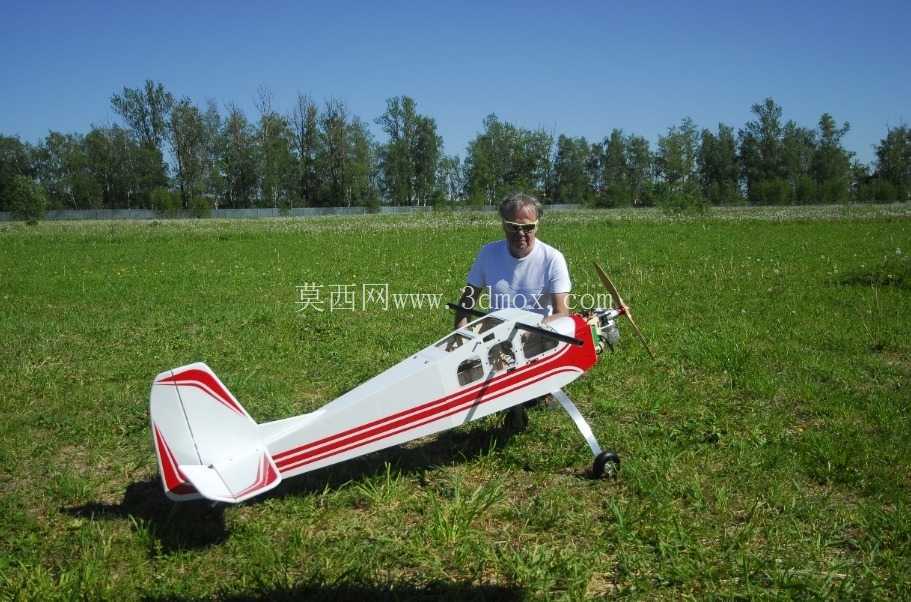

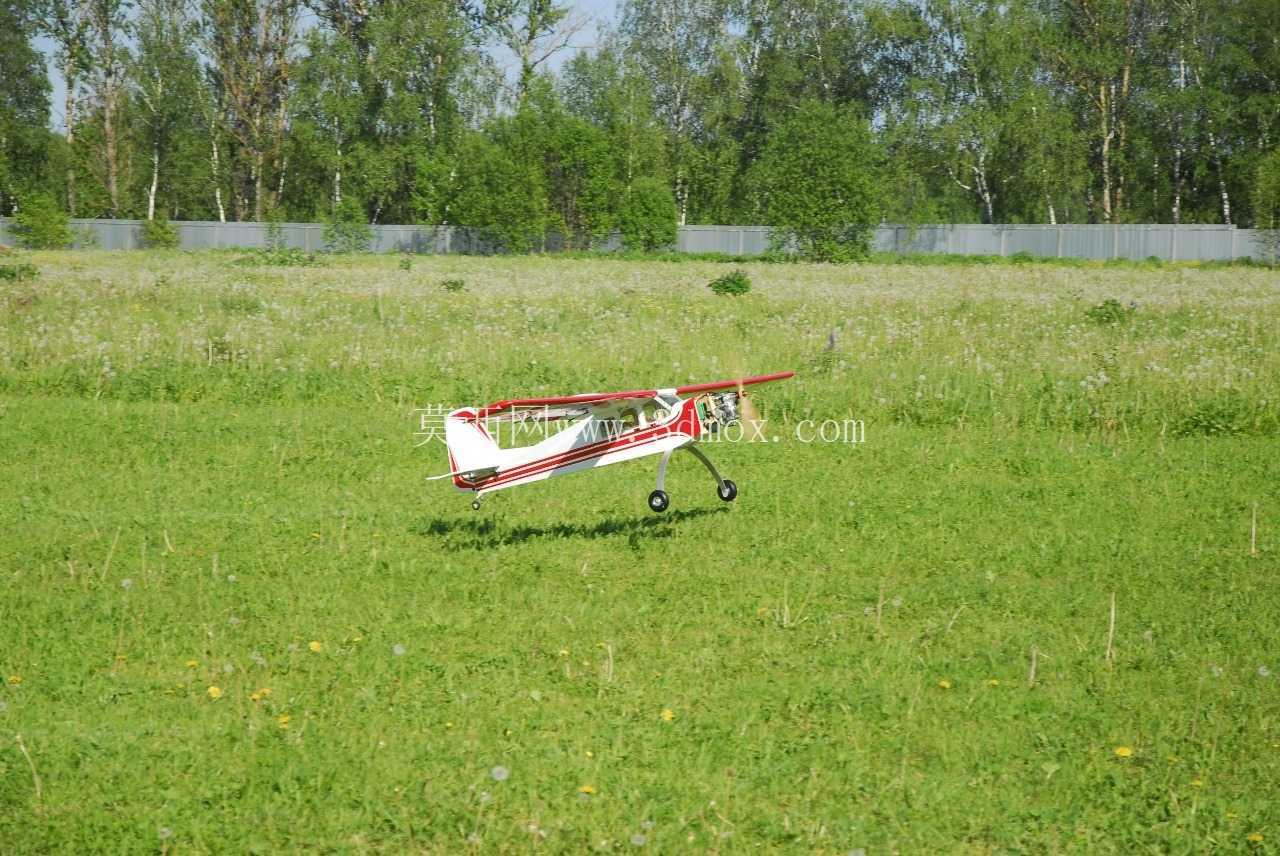

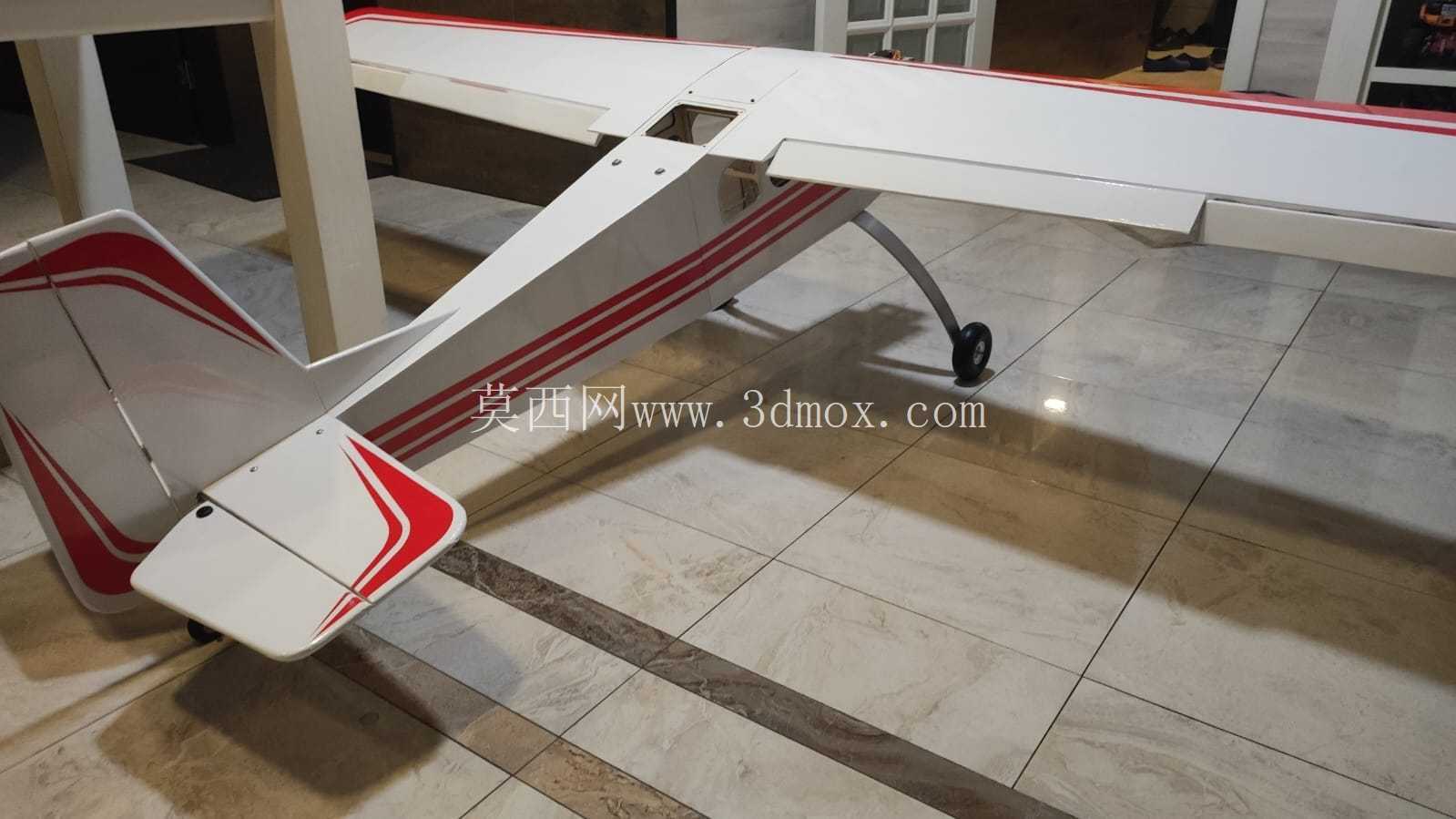

　　起落架采用后三点式构型，主起落架采用弹性钢丝搭配轻木整流罩，可吸收草地、硬化跑道起降时的冲击载荷，尾轮与方向舵联动，提升地面滑行时的方向操控性。机身结构采用传统箱型梁构架，从机头发动机安装段到机尾尾翼安装段，根据不同部位的受力情况调整层板与轻木的排布密度，机头段因承受发动机持续振动，采用多层航空层板胶合做加强处理，中段座舱区域预留电池、接收机、开关等电子设备的安装空间，同时保证机身截面的扭转刚度，避免飞行过程中机身出现扭转变形影响操纵精度。

　　整机外形尺寸严格控制在运输与外场使用的合理边界内，拆解后机翼、机身、尾翼可分件收纳，适配常规家用车辆的后备箱装载需求，组装完成后整机重心位置设计在机翼弦长30%处，兼顾飞行稳定性与操纵灵活性，无需额外调整配重即可满足首飞的重心要求。设计过程中充分考虑外场维护的便捷性，发动机舱、电子设备舱均设置快拆检修口，日常飞行后的火花塞检查、油箱油路维护、舵机行程调整都可在不拆解主体结构的情况下完成，操纵系统采用钢索传动搭配尼龙套管，减少传动过程中的虚位，保证舵面操纵的精准度，蒙皮选用专用航空热缩蒙皮，在降低飞行阻力的同时，可对内部轻木构架起到防潮、防磕碰的保护作用，适配户外复杂气象条件下的飞行使用需求。
