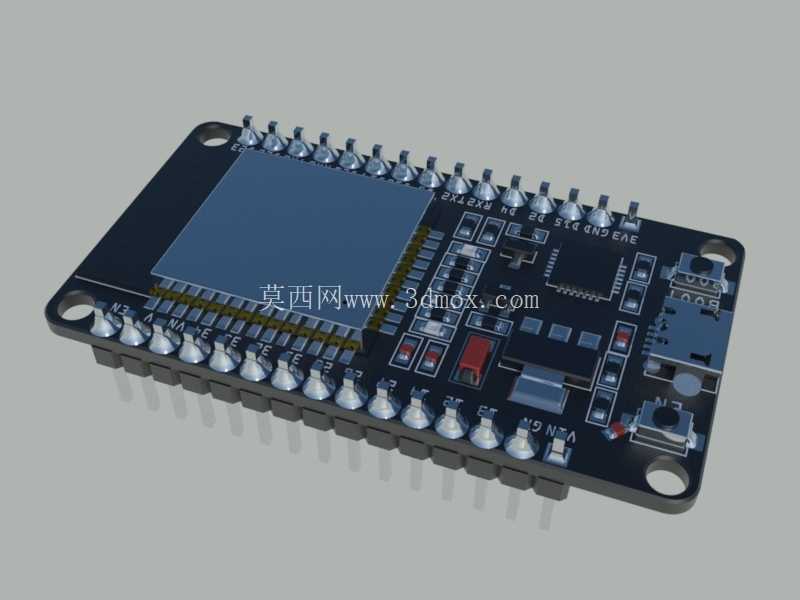

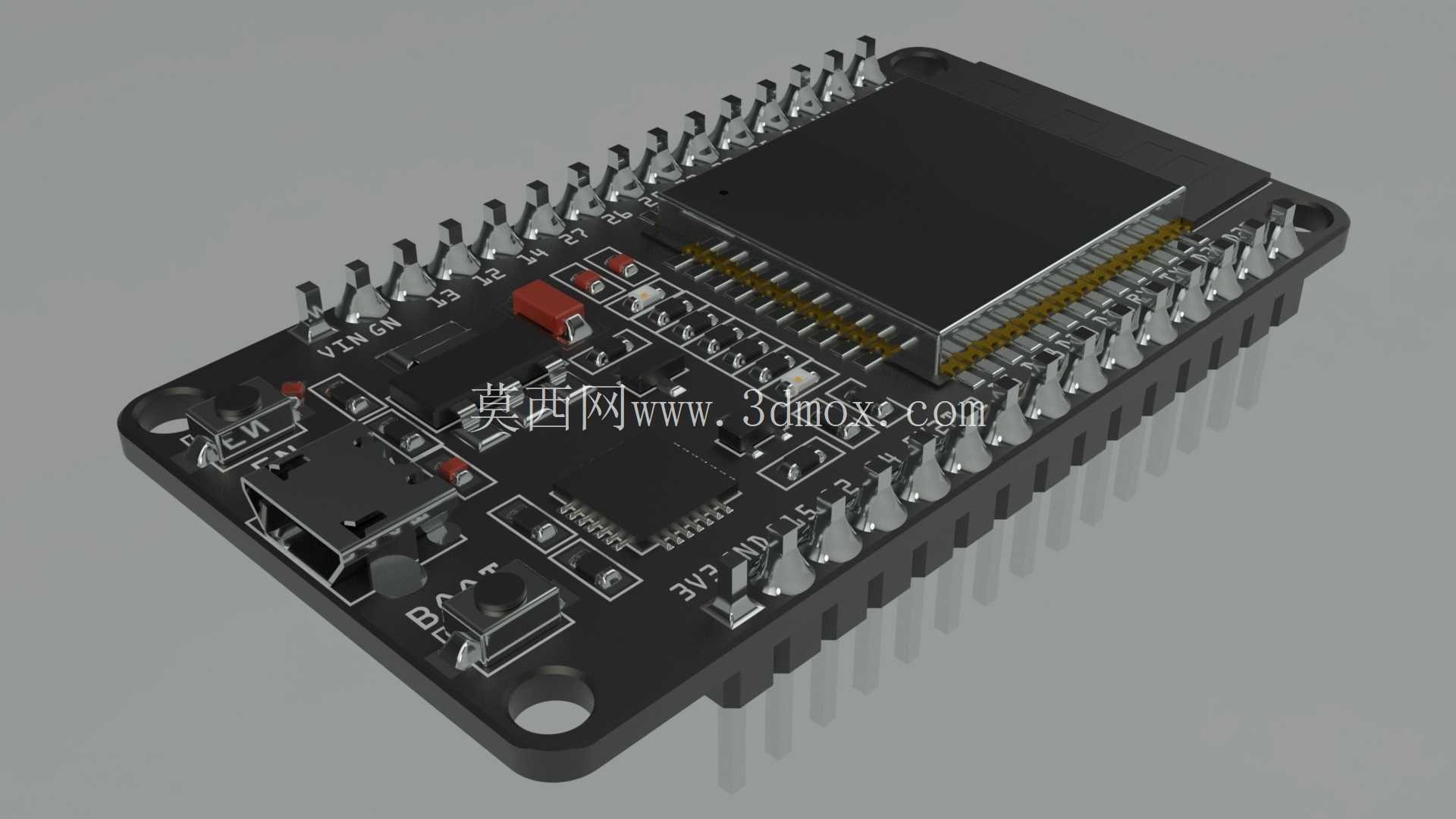

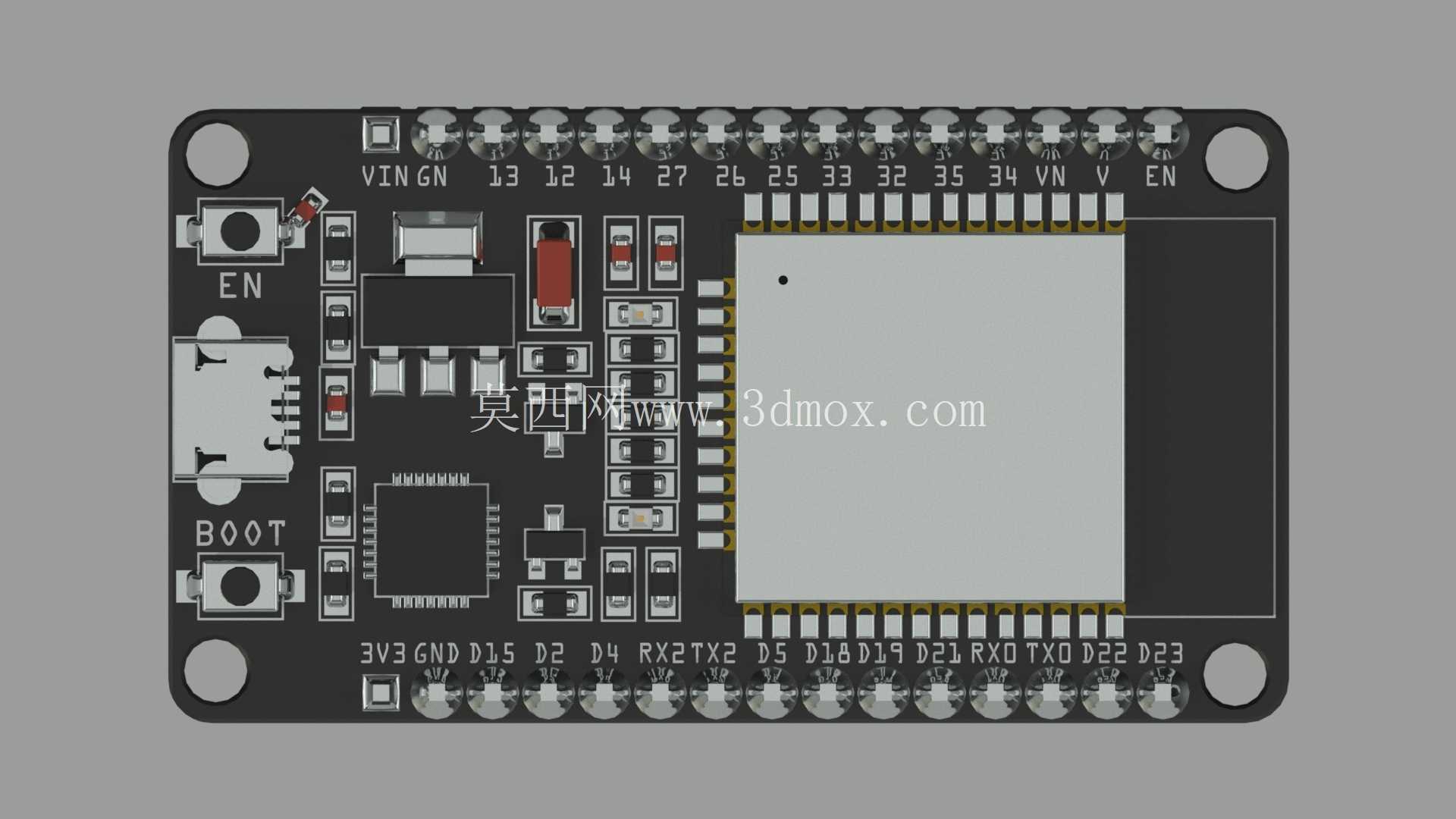

ESP32开发板核心控制板三维结构模型

　　这款ESP32开发板的三维建模，完全还原了实物的结构特征，建模过程中优先考虑了嵌入式设备集成、教学演示、结构适配等场景的使用需求。从实际工程应用来看，这类开发板常被用于物联网终端原型搭建、小型智能设备主控、嵌入式教学实验、创客项目开发等场景，建模时需要精准还原每一处结构细节，才能满足结构干涉检查、外壳适配设计、安装布局规划等实际工程需求。

　　建模时首先梳理了板卡的整体布局逻辑，核心主控模块位于板卡中部偏上位置，周边排布电源管理电路、USB转串口电路、复位与用户按键、状态指示灯等功能单元，所有元器件的高度、占位都按照实物实际尺寸还原，没有做简化省略，方便使用者在做整机结构设计时，直接调用模型完成板卡与外壳、安装座、周边配件的干涉校验。板卡整体采用矩形布局，四角设置了标准安装孔，孔位间距、孔径都按照常用的M2螺丝安装标准设计，安装孔周边预留了足够的螺丝头沉台空间，避免安装时螺丝与板上元器件发生干涉。

　　板卡两侧的排针布局完全遵循ESP32 DevKitV1的通用引脚定义，排针的引脚间距、引脚伸出长度、排针座的高度都做了精准还原，在做外接模块堆叠设计时，可以直接通过模型验证排针对接的匹配度，避免出现引脚错位、接插高度不足等问题。板载的USB接口位于板卡侧边，接口的突出高度、接口内部的卡位结构都做了细节还原，在设计设备外壳的USB开口时，可以直接参考模型的接口位置与尺寸，精准预留开口位置与大小，不需要反复打样调整。

　　电源接口、复位按键、BOOT按键的位置与高度都按照实物还原，按键的按压行程空间也在模型中做了预留，设计外壳按键帽的时候，可以直接匹配模型的按键位置，保证按键按压的手感与可靠性。板上的各类贴片元件，包括电容、电阻、晶振、电源芯片等，都按照实际的封装尺寸建模，元件的高度差都做了准确体现，在做紧凑型设备的内部布局时，可以清晰掌握板卡不同区域的高度边界，合理规划内部空间，避免外壳或其他结构件挤压板上元件造成短路或损坏。

　　建模过程中还考虑了板卡的散热空间预留，核心主控芯片的上方没有过高的元件遮挡，在设计外壳时可以对应位置预留散热孔或者加装散热片的空间，模型中可以直接测量芯片表面到外壳内壁的距离，方便选择合适厚度的散热片。板卡的边缘做了圆角处理，避免安装时板边划伤线材或者操作人员，模型中还原了板边的倒角细节，在做安装槽设计时可以精准匹配板卡的轮廓尺寸，保证板卡安装后不会出现晃动。

　　对于需要将这款开发板集成到自研设备中的结构工程师来说，这个模型可以直接导入到整机装配文件中，完成板卡的安装定位、走线空间规划、外壳结构设计等工作，不需要自己花费时间测绘板卡尺寸，大幅缩短结构设计的周期。对于嵌入式教学或者项目演示场景，这个模型可以用于制作3D演示动画、拆解展示课件，直观呈现开发板的结构组成与元件布局，帮助初学者更快理解板卡的硬件结构。在做定制化外壳设计时，模型上的所有结构特征都可以直接作为设计基准，比如安装孔的位置可以直接提取作为外壳螺柱的定位基准，USB接口、按键的位置可以直接作为外壳开口的定位基准，有效降低设计出错的概率。

　　另外，模型中还原了板卡上的丝印标识位置，在做透明外壳设计或者开窗设计时，可以对应丝印的位置预留展示窗口，方便用户查看板卡的引脚标识与状态指示灯。板卡的整体厚度按照实际PCB板厚加元件最高高度计算，在做设备内部层叠布局时，可以准确计算板卡占用的空间高度，合理安排其他功能板卡的安装位置，避免层间干涉。排针的引脚长度按照实际接插后的有效长度建模，在设计外接传感器模块的安装位置时，可以准确计算排针接插后模块与主板之间的距离，预留足够的走线空间。
