GY-521 MPU-6050三轴加速度计传感模块

　　这款GY-521 MPU-6050传感模块的三维建模，完全围绕嵌入式硬件开发的实际装配需求展开，所有结构细节都对应实物的生产与使用逻辑。从实际应用场景来看，这类模块广泛搭载在小型四轴飞行器的飞控板上，用来实时采集机身的三轴加速度与角速度数据，为姿态解算提供原始传感输入；也常被集成到智能平衡小车的控制回路中，配合电机驱动实现车身倾角的动态调整，避免行进过程中出现倾倒；在可穿戴动作捕捉设备、工业设备振动监测节点里，该模块也能通过加速度数据的变化，识别设备的运动状态或者异常振动幅度，是嵌入式姿态感知类项目里最常用的基础传感单元。

　　模块的核心功能是通过板载的MPU-6050芯片，同时输出三轴加速度与三轴陀螺仪的数字量数据，芯片内置的16位AD转换器可以保证传感数据的采集精度，模块板载的电源稳压电路可以兼容3.3V到5V的输入电压，适配绝大多数常用微控制器的IO电平标准，不需要额外外接电平转换电路就能直接和Arduino、树莓派、AVR、ARM类主控的I2C接口通讯，板上预留的INT中断引脚可以在数据准备就绪时向主控发送触发信号，降低主控轮询带来的资源占用。

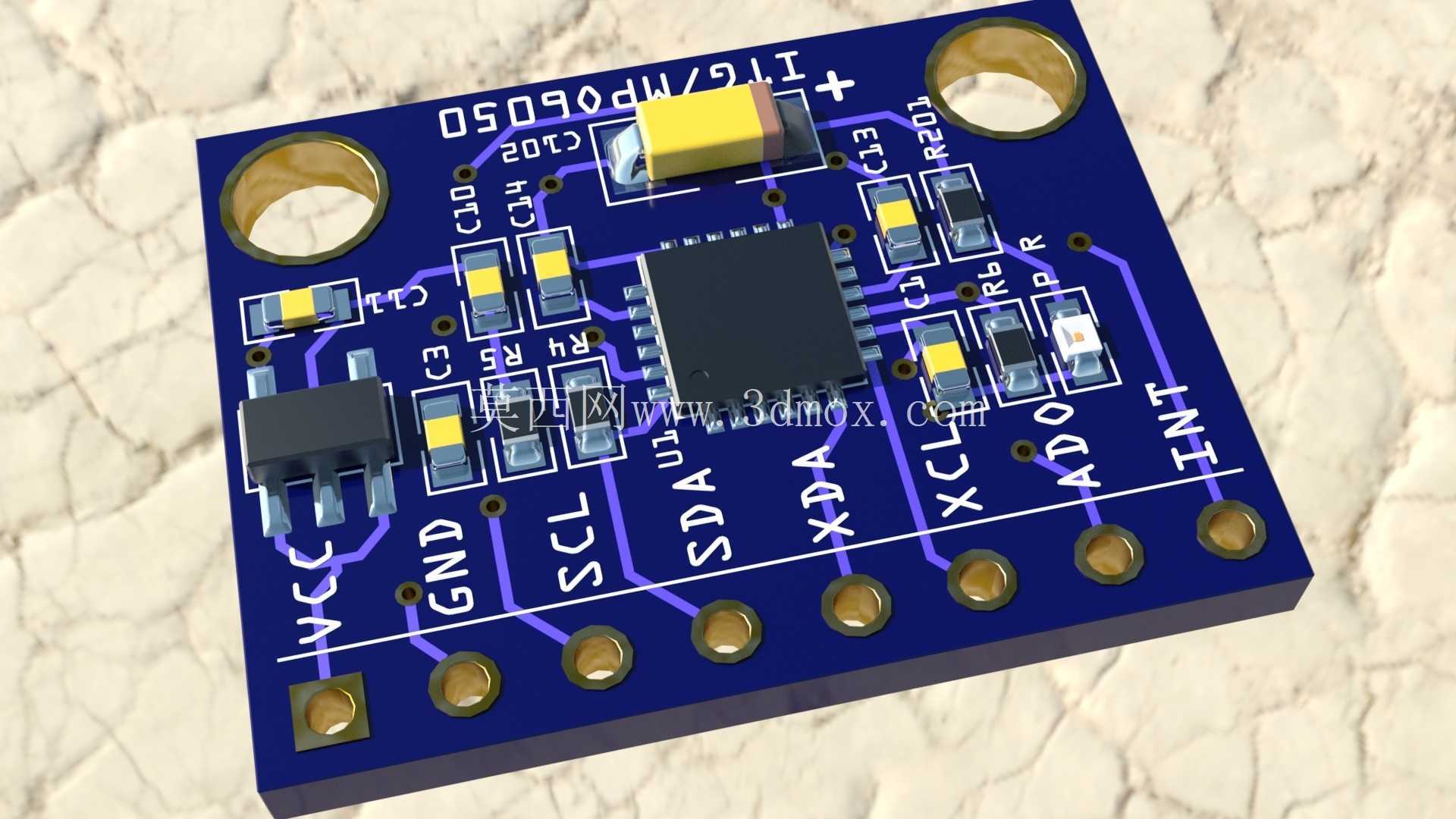

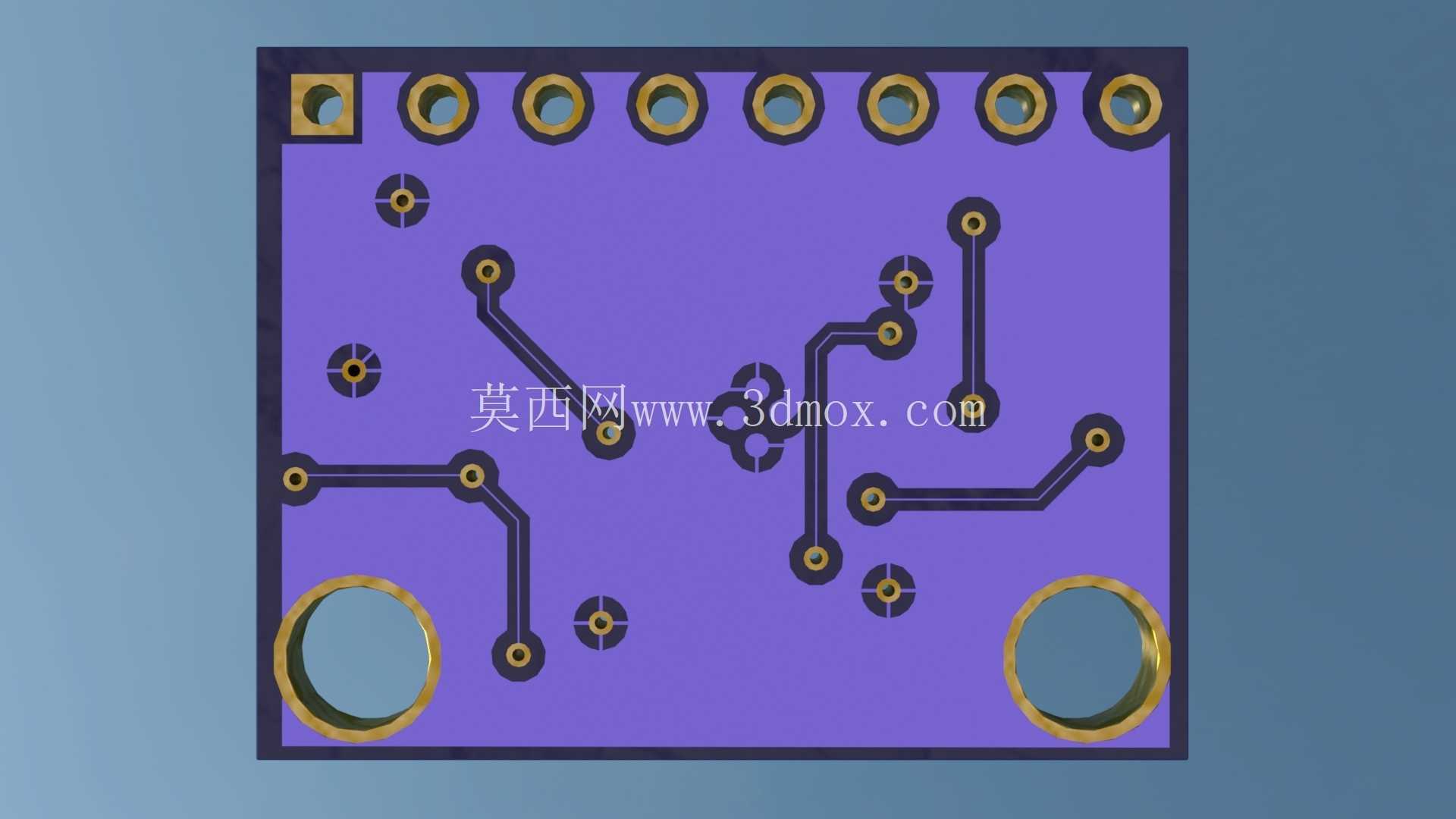

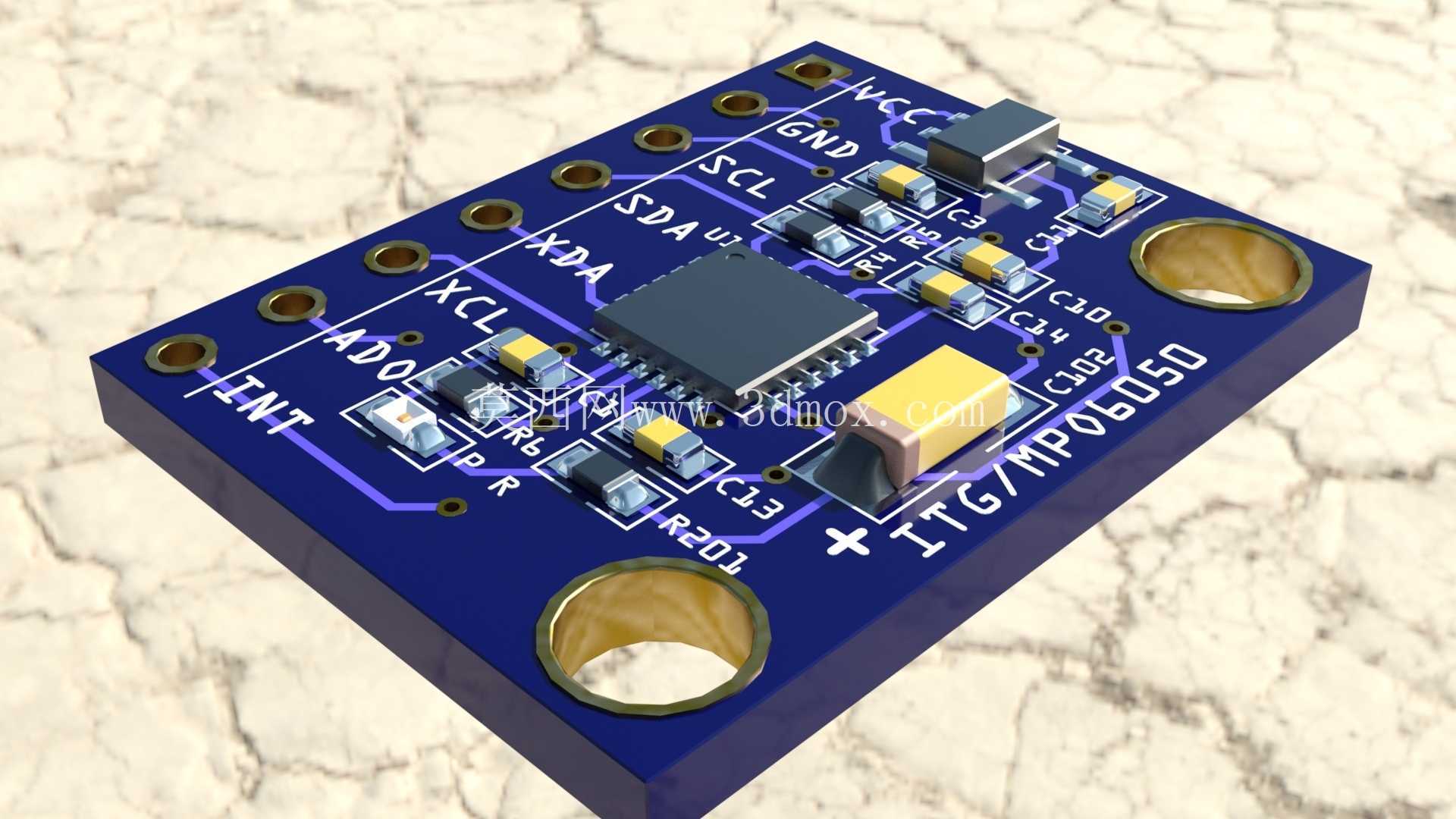

　　建模过程中首先还原了PCB基板的实际外形，基板采用标准的22mm*16mm矩形尺寸，四个角预留了直径3mm的安装孔，孔位中心距离板边的距离符合通用小型电子模块的安装规范，既可以用M3铜柱将模块固定在设备壳体的安装柱上，也可以通过排针将模块直接插在面包板或者洞洞板上进行原型验证。板上的所有元器件布局完全参照实物的丝印与排布：核心的MPU-6050芯片放置在基板中心位置，周边的0603封装电阻、电容按照实际电路的走线位置排布，电源输入端的稳压芯片、滤波电容放置在VCC供电引脚侧，减少电源纹波对传感芯片的干扰；板边的排针引脚按照VCC、GND、SCL、SDA、XDA、XCL、AD0、INT的顺序一字排开，引脚间距为标准2.54mm，完全匹配通用排针的尺寸参数，建模时还原了排针的金属插针与塑料基座结构，方便设计人员在整机装配时检查排针和周边结构的干涉情况。

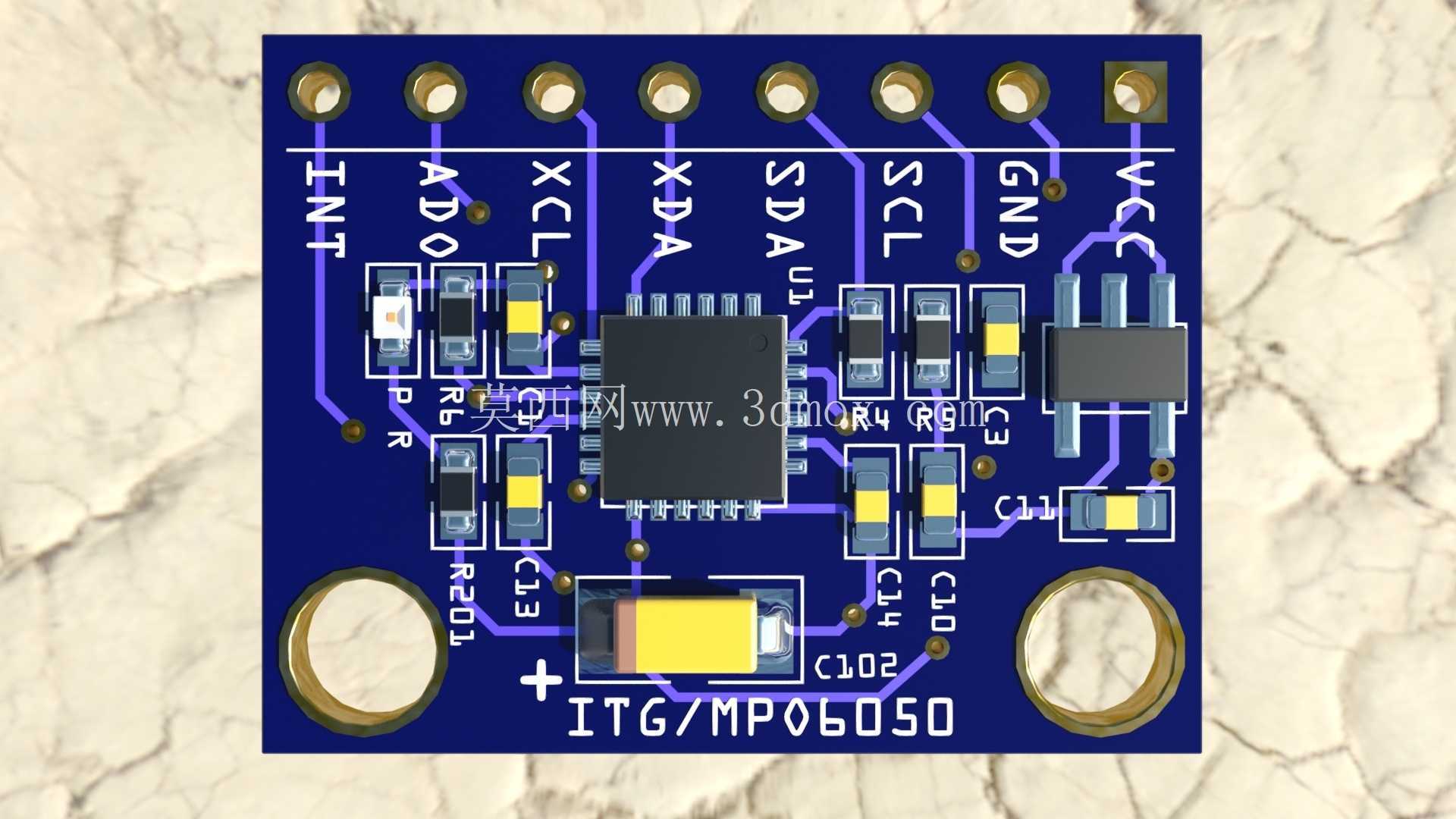

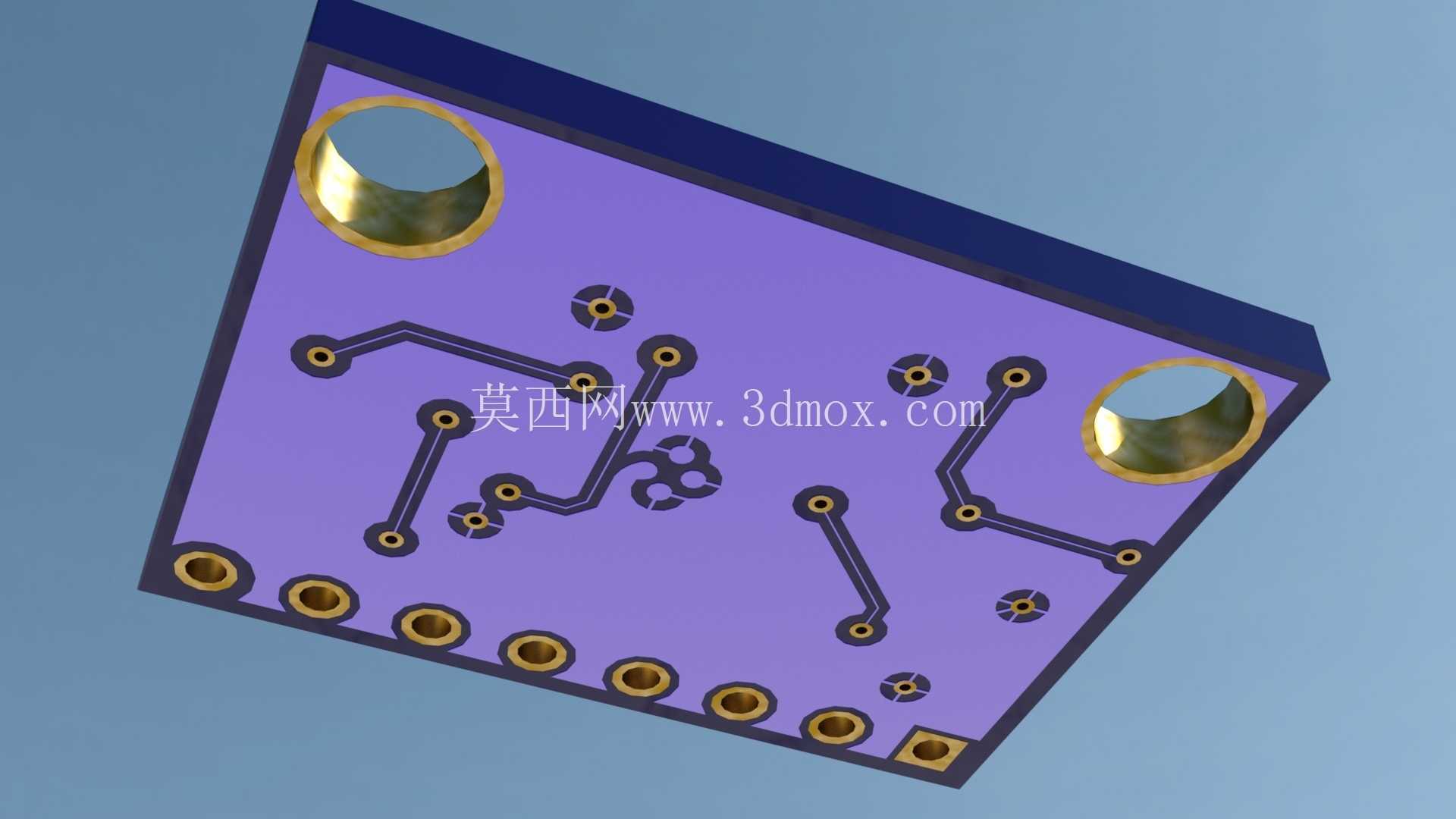

　　PCB表面的丝印标识也做了完整还原，包括板号标识、引脚功能标注、元器件位号、电源极性标识，这些细节可以帮助结构设计人员在进行整机布线时快速识别引脚定义，避免装配时出现接线错误。板上的两个定位孔做了金属化沉孔的结构还原，和实物的工艺细节保持一致，在进行装配干涉检查时，可以准确模拟螺丝穿过安装孔后的实际空间占用，避免设计的安装柱和板上元器件出现位置冲突。

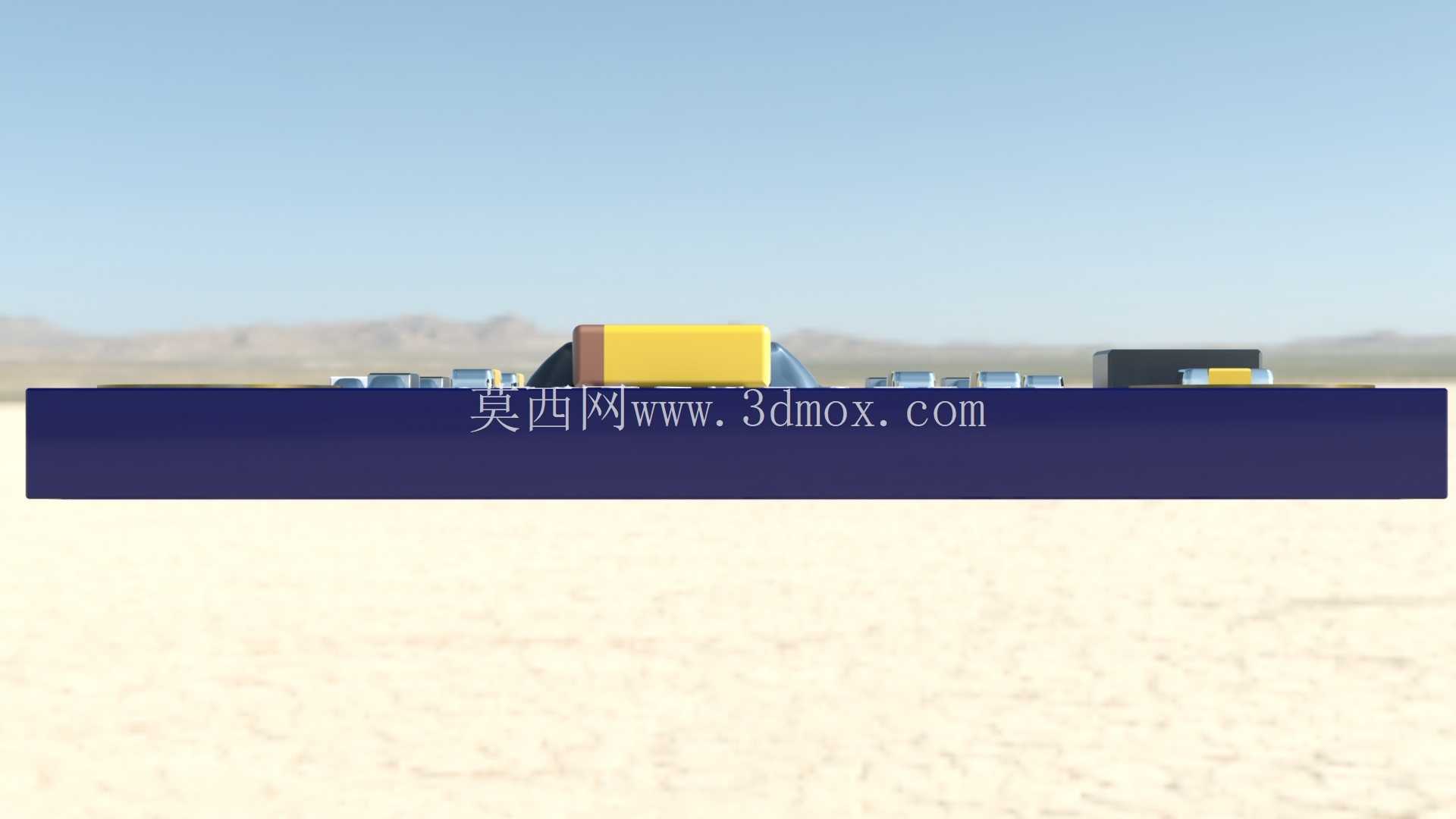

　　从设计思路上来说，这款模块的建模没有做多余的结构简化，所有板载元器件的高度都按照实物的实际尺寸还原：核心芯片的高度为1.2mm，板载的稳压芯片高度为2.5mm，排针基座的高度为2.0mm，插针露出基座的长度为6mm，这些尺寸参数可以帮助结构设计人员准确计算模块安装后所需的垂直空间，在设计设备外壳时预留足够的内部净空，避免外壳挤压板上元器件导致焊接脱落或者电路短路。对于做嵌入式设备结构设计的工程师来说，这个高精度模型可以直接导入到整机装配文件中，完成模块的布局排布、安装孔位对齐、接线空间预留等设计工作，不需要再手动测绘模块尺寸，能大幅缩短原型开发阶段的结构设计周期，也能避免手动测绘带来的尺寸误差导致的装配问题。在进行多板堆叠设计时，也可以通过这个模型检查模块和上层、下层电路板之间的间距，确认排针连接后的整体高度是否符合设计要求。
