AT42QT1070五键电容触摸传感控制模块

　　这款五键电容式触摸传感控制模块，核心采用AT42QT1070触摸传感芯片，主要面向各类需要非接触式按键交互的电子设备、小型工控终端、消费类电子面板场景，替代传统机械按键实现无机械磨损的触控输入功能，在潮湿、多尘的使用环境下，相比机械按键具备更长的使用寿命与更稳定的触发表现，不会出现机械触点氧化、弹片疲劳失效的问题。

　　从实际功能逻辑来看，模块支持5路独立的电容触摸输入通道，可同时识别5个独立按键的触摸动作，工作电压覆盖1.8V至5.5V区间，能够直接适配多数常用的低压单片机系统供电，无需额外增设电平转换电路，输出端可直接对接主控IO口，降低外围电路的设计复杂度。模块板载电源指示与按键状态指示元件，每个触摸通道对应独立的状态指示，调试阶段可直观观察按键触发状态，无需外接测试设备就能快速排查通道接线与触发逻辑问题。

　　结构设计层面，模块采用方形PCB布局，四个角位置设置了标准的安装固定孔，孔径适配常用的M2规格螺丝，安装孔中心距经过标准化设计，可直接固定在预设的面板安装位上，PCB整体厚度采用常规1.6mm板厚，表面做阻焊层覆盖，走线布局充分考虑电容传感的抗干扰要求，传感走线长度做等长优化，减少不同通道之间的灵敏度差异，电源输入端预留滤波电容位置，可有效抑制电源纹波对触摸灵敏度的干扰，避免出现误触发、灵敏度漂移的问题。

　　安装边界上，模块整体外轮廓尺寸紧凑，可嵌入厚度2mm以上的非金属面板后方使用，触摸感应端与面板之间无需额外物理连接，隔着亚克力、玻璃、ABS塑料等常规绝缘面板即可实现触摸检测，面板厚度适配范围在0到5mm区间，可根据不同的面板材质调整灵敏度参数，适配不同的装配场景。模块的输入输出引脚采用直插式焊盘设计，既可以直接焊接排针用于面包板原型验证，也可以直接焊接引线接入量产产品电路，适配研发打样与小批量生产的不同需求。

　　在实际选型应用中，这类电容触摸模块常被用于小型仪器面板的按键输入、智能家居控制面板的按键扩展、小型工控设备的操作面板改造，相比传统机械按键，面板表面可以做到完全无缝，更容易实现IP65以上的面板防护等级，避免灰尘、水汽从按键缝隙进入设备内部，提升设备在复杂工况下的运行可靠性。设计过程中充分考虑了EMC抗干扰要求，板载芯片外围设置了必要的防护元件，可抵御日常环境中的静电干扰，避免人体静电触碰按键时造成芯片损坏或者系统复位。

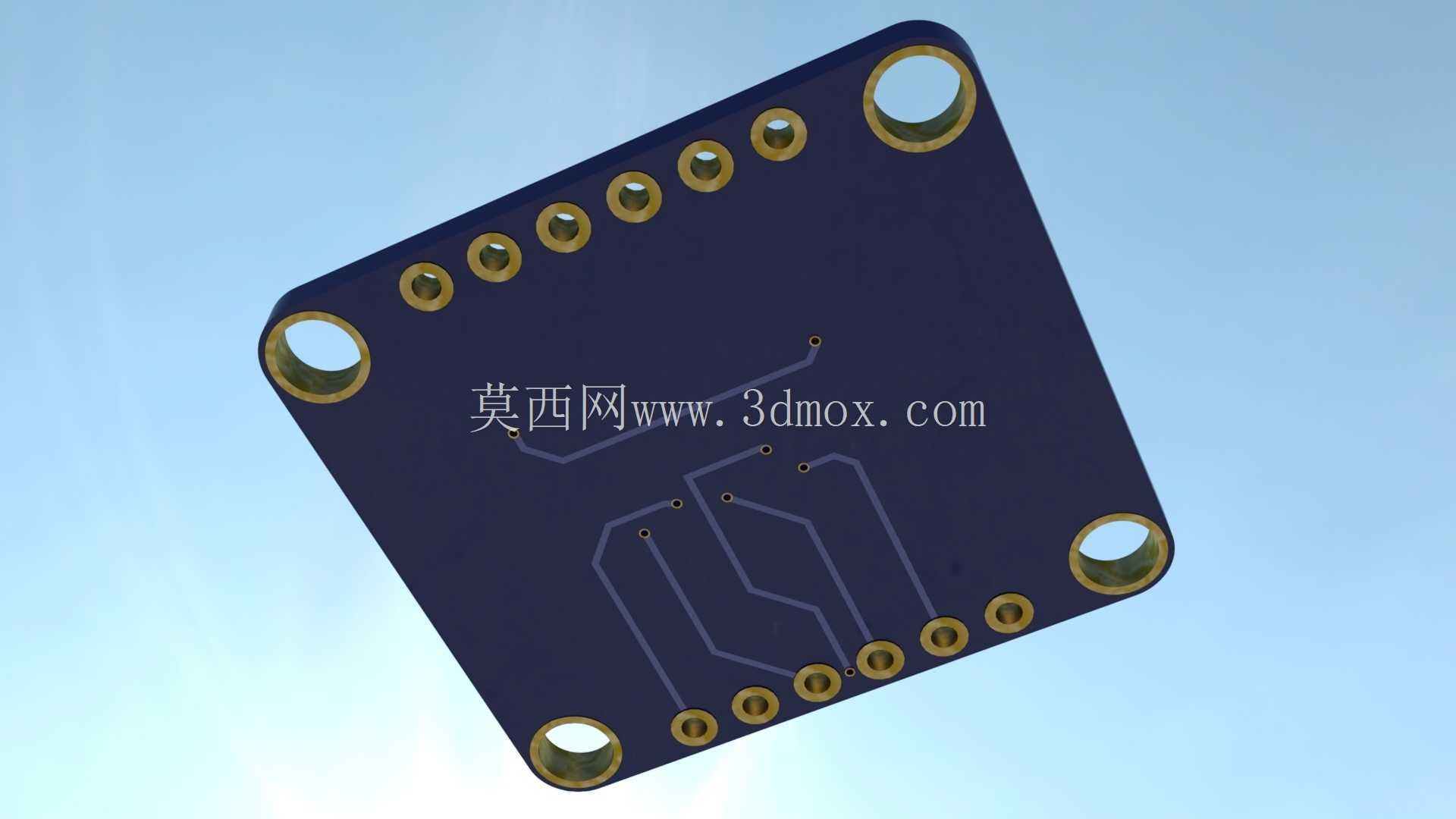

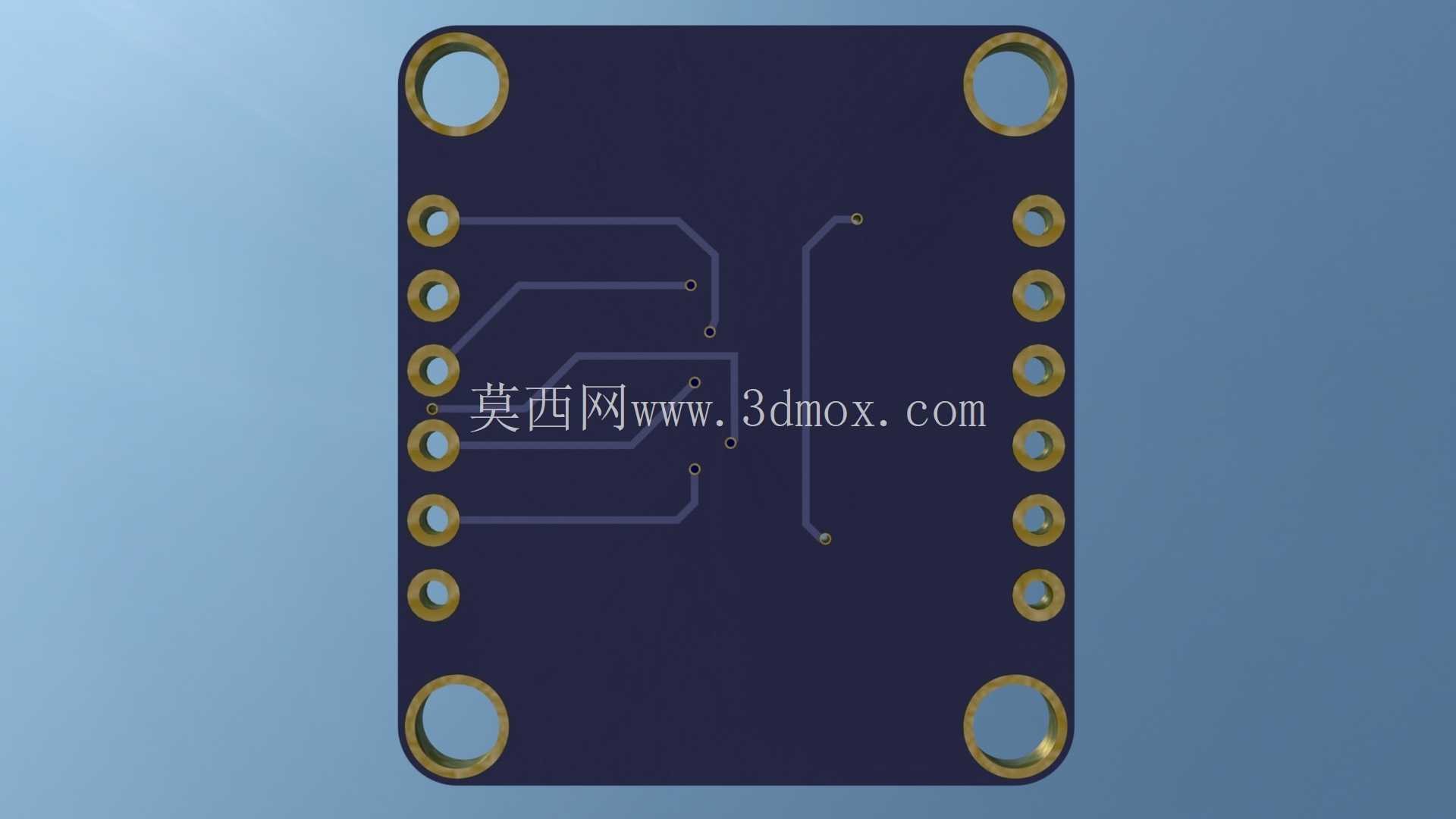

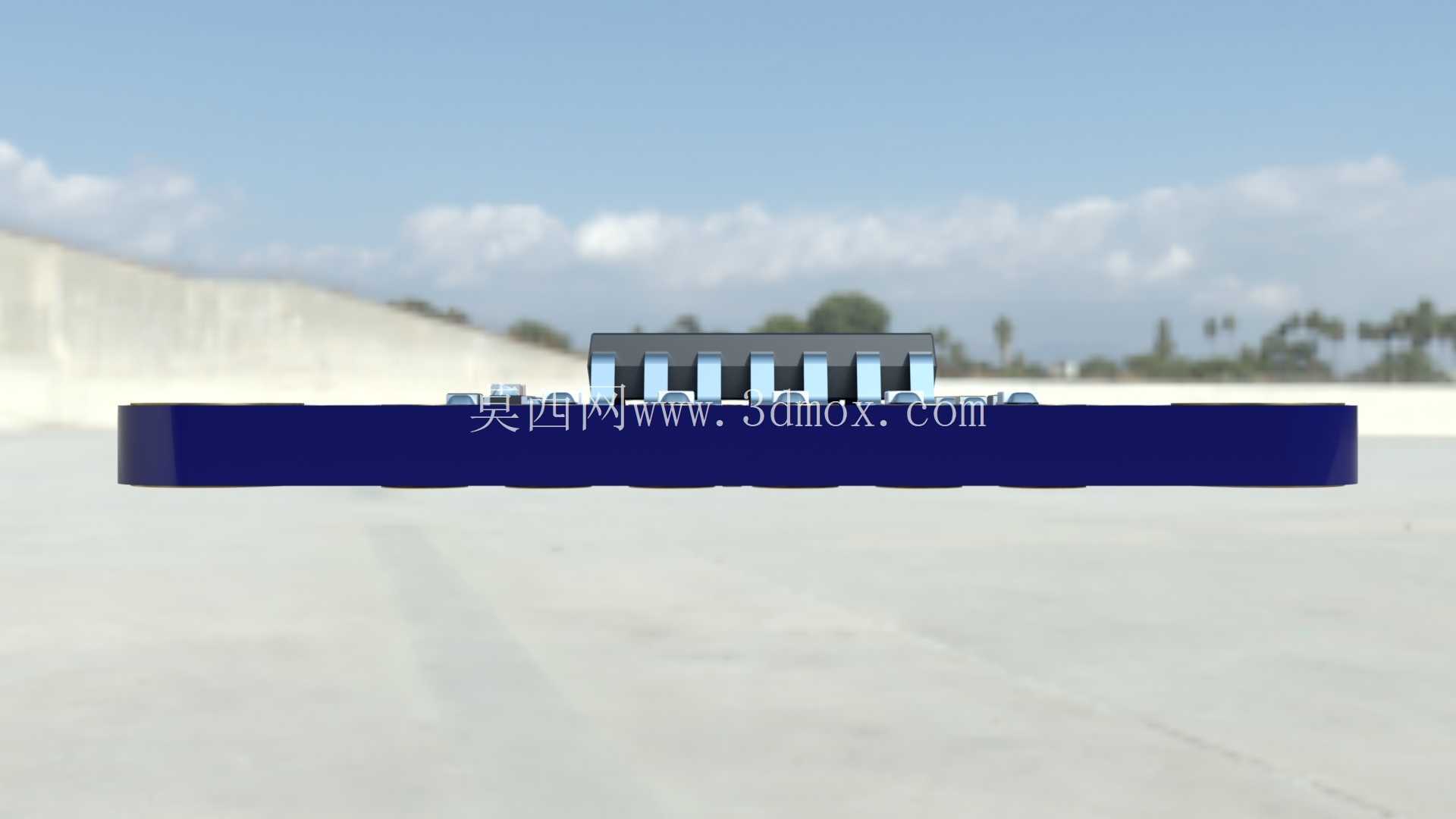

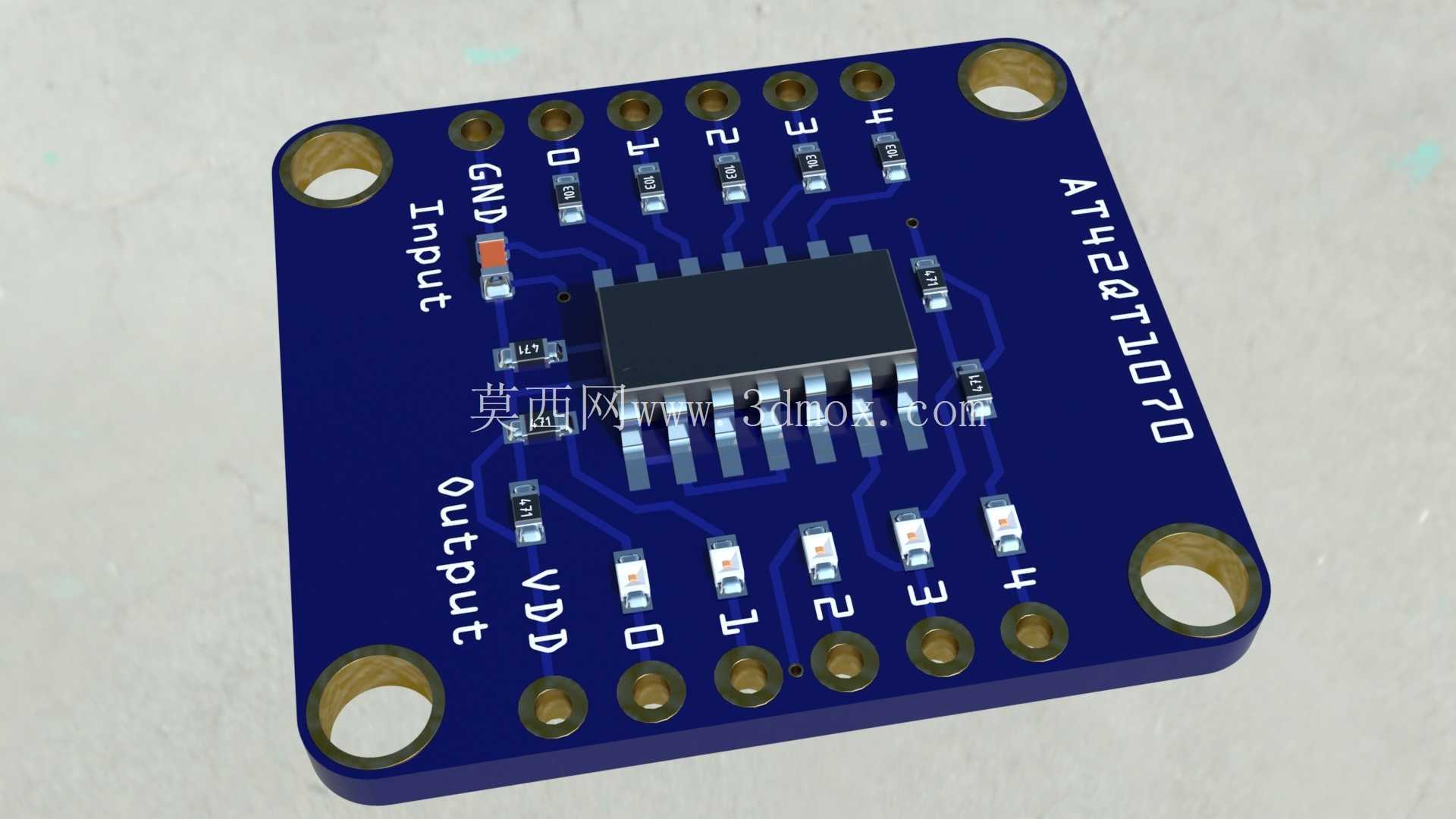

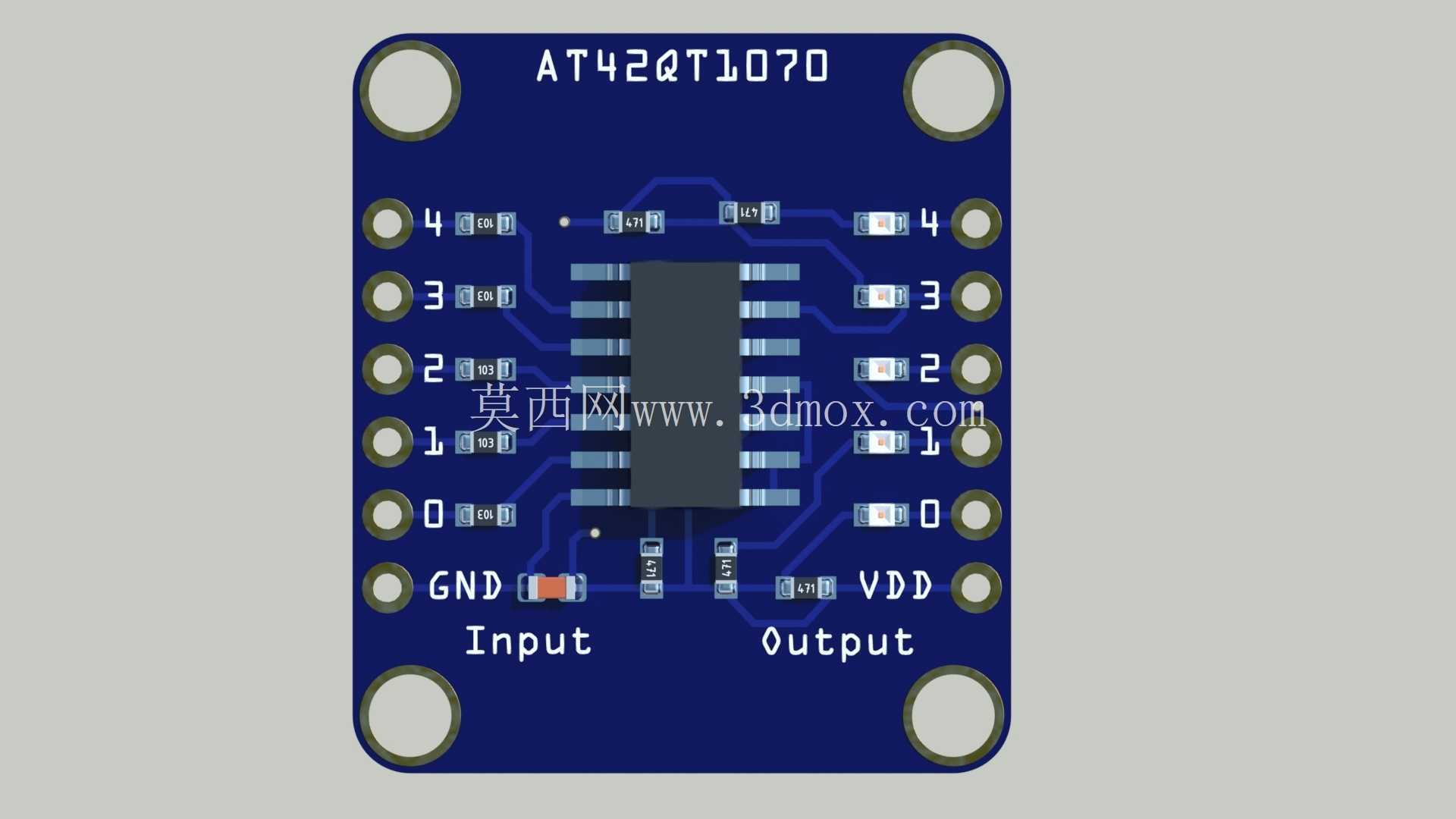

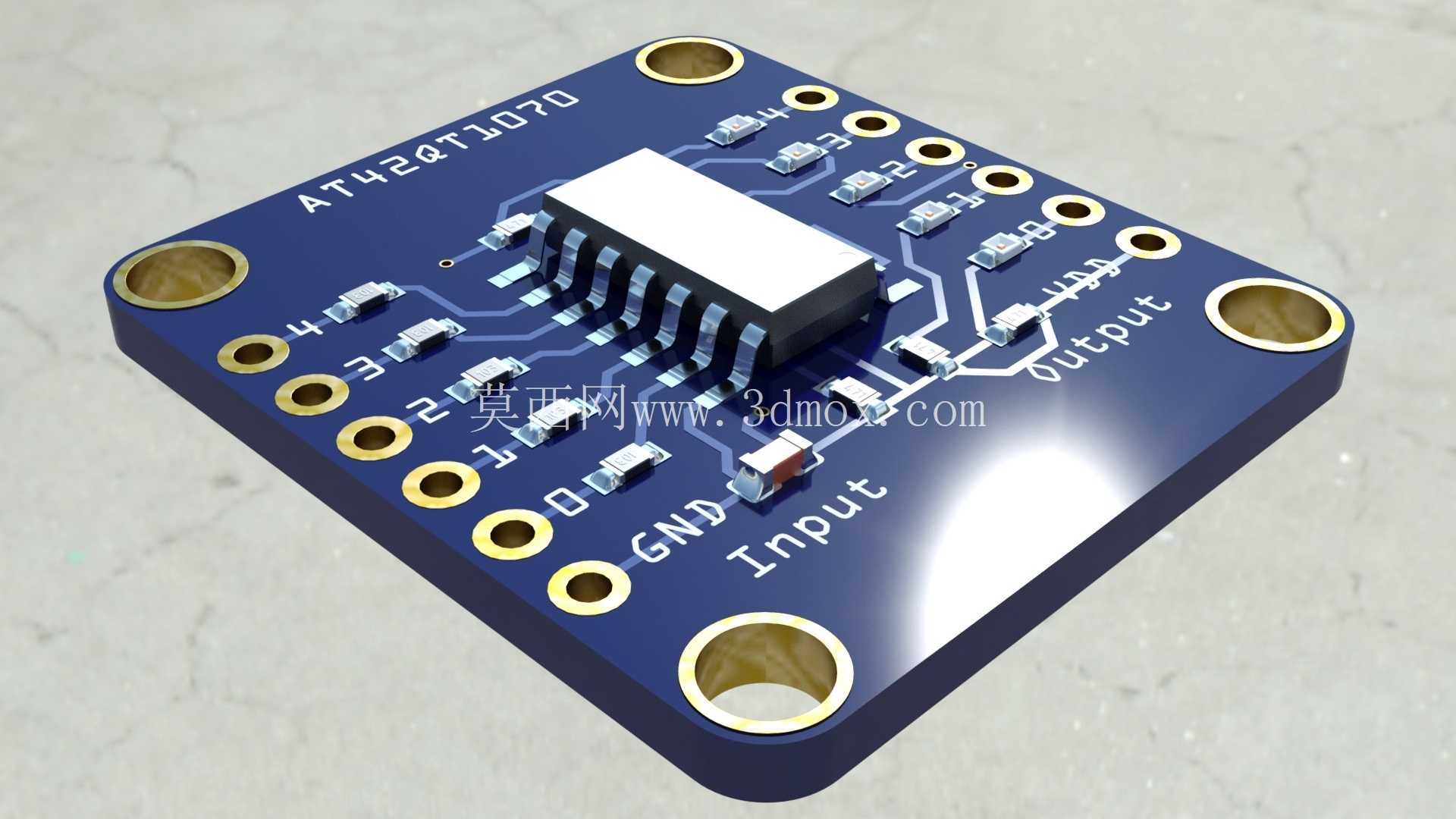

　　从建模细节来看，模型完整还原了PCB板的丝印标识、焊盘位置、贴片元件的外形尺寸与安装位置，包括核心芯片的封装尺寸、贴片电阻电容的布局、安装孔的沉边细节、板边的工艺倒角都做了精准还原，可直接用于设备面板的装配干涉检查，验证模块与周边结构件的安装间隙，提前排查装配过程中可能出现的元件磕碰、接线空间不足等问题，也可用于产品宣传的结构展示、装配工艺演示场景，帮助结构设计人员在开模前就确认整个触控面板的堆叠方案，减少后期改模的成本与周期。
