小型流体注射管路罐体装置设计

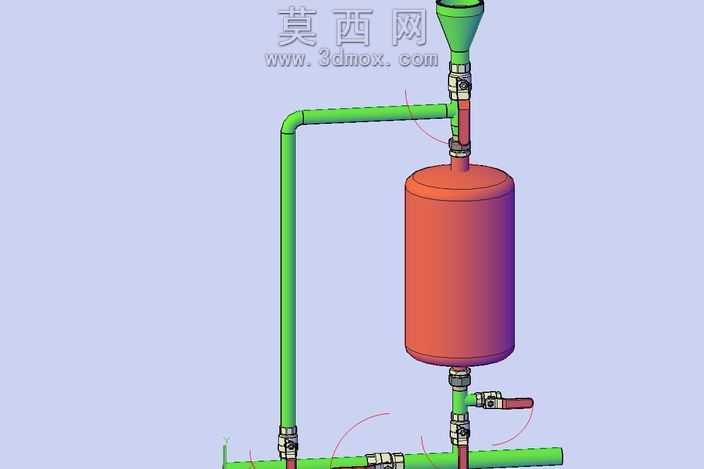

本作品为小型流体注射管路罐体装置的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件的装配精度与干涉校验，确保所有管路接口、阀门连接位、罐体安装位的尺寸匹配度符合实际装配逻辑。模型主体分为立式储料罐体、上下连接管路、控制阀门、进料漏斗四个核心模块，罐体采用圆柱筒体搭配上下圆弧封头的结构，建模时通过旋转凸台命令生成基础轮廓，再对上下接口位置做拉伸切除与螺纹结构细化，还原真实罐体的接口密封结构特征。管路部分分为垂直进料管、水平输送管、底部出料管三个分段，建模时根据流体走向规划管路弯折角度，采用扫描特征生成管体，同时对管端的连接接头做单独建模，还原接头处的卡套、螺纹锁紧结构，保证管路连接的细节还原度。阀门组件分别设置在罐体上部进料端与下部出料端，采用带手柄的球阀结构，建模时细化了阀芯、阀杆、手柄的装配关系，可直观展示阀门的开关操作逻辑与流体通断控制原理。顶部进料漏斗采用锥形扩口结构，与垂直进料管通过过渡接头连接，建模时对漏斗内壁做光滑过渡处理，符合流体进料的顺滑导向需求。材质渲染阶段，对管路部分赋予亮绿色硬质塑料材质，罐体赋予橙红色哑光金属材质，阀门手柄赋予红色防滑塑料材质，接头与阀杆部分赋予银色金属材质，通过不同材质的色彩与质感区分，清晰划分各功能部件的边界，同时搭配浅紫色背景做基础渲染，突出装置整体的结构层次。设计过程中充分考虑小型流体注射场景的使用需求，整体结构紧凑，管路走向简洁无冗余弯折，罐体容积与管路通径的配比符合小流量流体注射的输送逻辑，各阀门的操作位置预留了足够的操作空间，既满足三维展示的直观性，也具备实际结构的参考价值，可用于小型流体输送、实验注射装置的结构参考与教学演示使用。
