标准直插式5mm绿色发光二极管结构

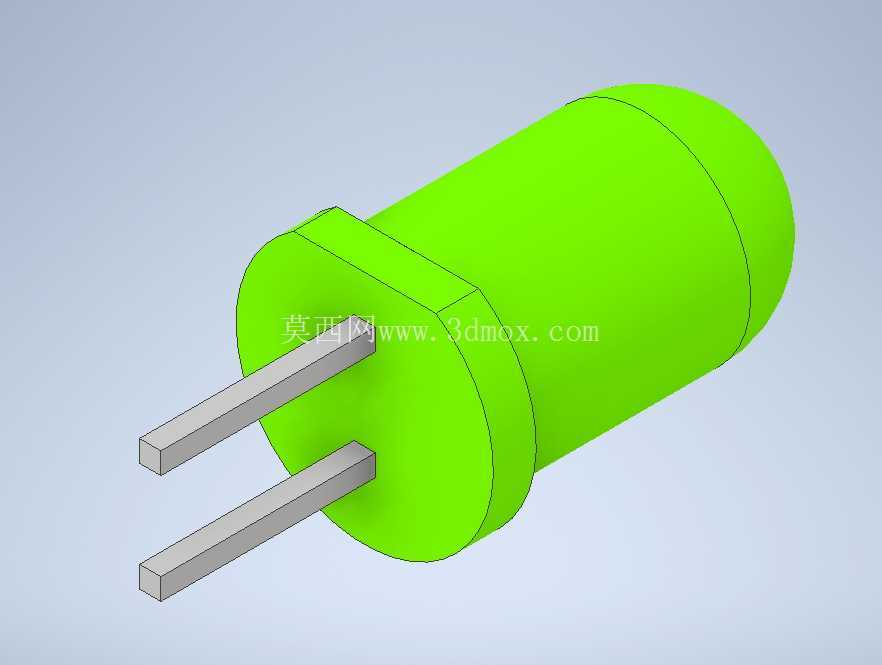

　　日常做电控板布局、教学实验装置搭建的时候，直插式5mm绿光是绕不开的基础指示元件，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界，最后打样回来才发现灯珠顶到面板、引脚穿不过焊盘孔，或是发光角度不对导致指示效果打折扣，这个三维结构就是把实际量产的直插绿光灯珠的所有装配尺寸做了1:1还原，能直接导入PCB装配文件、面板结构文件里做干涉检查，不用再对着规格书反复核对坐标。

　　从实际应用场景来说，这类5mm绿色LED的覆盖范围极广，工业控制柜的电源状态指示、低压配电回路的通断提示、实验教学仪器的功能状态反馈、消费类小家电的工作档位显示、户外简易指示牌的光源点位，只要是需要低功耗、长寿命、高辨识度的可见光指示场景，几乎都能看到它的身影。绿色光在可见光波段里人眼敏感度适中，既不会像红光那样带有强烈的告警意味，也不会像蓝光那样长时间注视容易产生视觉疲劳，用来标识设备正常运行、电源接通、功能就绪这类正向状态是行业内的通用选择。

　　从功能特性上看，这款直插绿光灯珠采用传统的径向引脚封装，环氧树脂封装本体自带聚光结构，常规量产款的半值发光角度在20度到30度之间，正面发光强度足够满足1到3米距离内的清晰识别需求，工作电压区间在1.8V到2.4V之间，搭配常规的1k到10k限流电阻就能直接适配5V、12V、24V等常见的工控与消费电子供电回路，不需要额外的驱动电路，元件本身的抗冲击、抗振动性能优于贴片封装的同规格灯珠，在有轻微振动的工业设备场景下，焊点脱落的失效概率更低。

　　做这个结构建模的时候，首先是严格对齐实际量产元件的尺寸边界，封装本体的圆柱段直径严格控制在5mm±0.1mm的公差范围内，本体总长度（不含引脚）控制在8.6mm到8.8mm之间，前端的圆弧聚光面曲率按照实际封装的光学结构做了还原，不是简单的半球拼接，能准确模拟灯珠插入面板安装孔后的突出高度，方便结构工程师核算面板与内部PCB板的安全间距。引脚部分采用0.5mm边长的方形截面直插引脚，两个引脚的中心间距严格控制在2.54mm，也就是标准的2.54mm排针间距，刚好适配通用洞洞板、标准PCB焊盘的孔位设计，引脚伸出本体的长度做了12mm的常规量产长度还原，既可以满足PCB板距离面板10mm以内的插装焊接需求，也预留了足够的长度供工程师根据实际板层距离做剪脚处理，建模时特意保留了引脚根部与封装本体衔接的凸台结构，这个细节是很多简化模型容易忽略的，实际装配时这个凸台会卡在PCB焊盘的限位位置，决定灯珠焊接后的本体高度，如果建模时漏掉这个结构，很容易出现模拟装配时灯珠过度插入PCB，导致后期面板开孔位置与灯珠中心不对齐的问题。

　　在安装边界的设计考量上，这个模型特意把所有需要预留的装配空间做了实体化的参考，比如灯珠插入面板时，面板开孔直径需要预留5.1mm到5.2mm的间隙，避免开孔过小导致灯珠本体无法插入，或是开孔过大导致灯珠歪斜、漏光；PCB板上的焊盘孔径需要设置在0.6mm到0.8mm之间，既能保证引脚顺利穿过，也能保证焊锡的浸润面积足够，提升焊接可靠性；灯珠本体周围3mm范围内不要布置高度超过2mm的其他元件，避免遮挡发光路径，同时也给焊接时的烙铁头预留足够的操作空间，防止焊接时烫坏周边元件。另外建模时也考虑了不同安装方式的适配，不管是面板开孔直插、灯座卡扣安装，还是直接焊接在PCB板上做板上指示，这个模型的尺寸都能和实际配件匹配，比如常用的5mmLED灯座的卡槽尺寸，刚好和这个模型的本体圆柱段直径匹配，导入装配后不需要额外调整尺寸就能直接完成卡扣配合的模拟。

　　很多工程师在做整机结构设计时，习惯把这类小元件当成标准件直接调用简化模型，往往忽略了不同厂家、不同颜色的5mmLED在本体长度、引脚长度、聚光面曲率上的细微差异，最后导致开模后面板漏光、灯珠突出高度不一致、指示效果参差不齐的问题，这个模型完全按照行业通用的量产公差做了参数化建模，所有尺寸都在行业通用的公差带范围内，不管是做方案阶段的布局评估，还是做详细设计阶段的干涉检查，都能提供足够准确的尺寸参考，避免后期打样、试产时因为小元件的尺寸偏差导致整批结构件返工。另外在做教学演示、三维建模练习的时候，这个模型也能作为基础电子元件的建模参考，从环氧树脂本体的曲面建模，到方形引脚的拉伸与衔接处理，再到根部凸台的细节结构，覆盖了基础机械零件建模的常用操作，适合刚接触三维建模的工程师练习基础特征的使用，理解实际工业元件的建模逻辑，而不是只做外观相似的示意模型。
