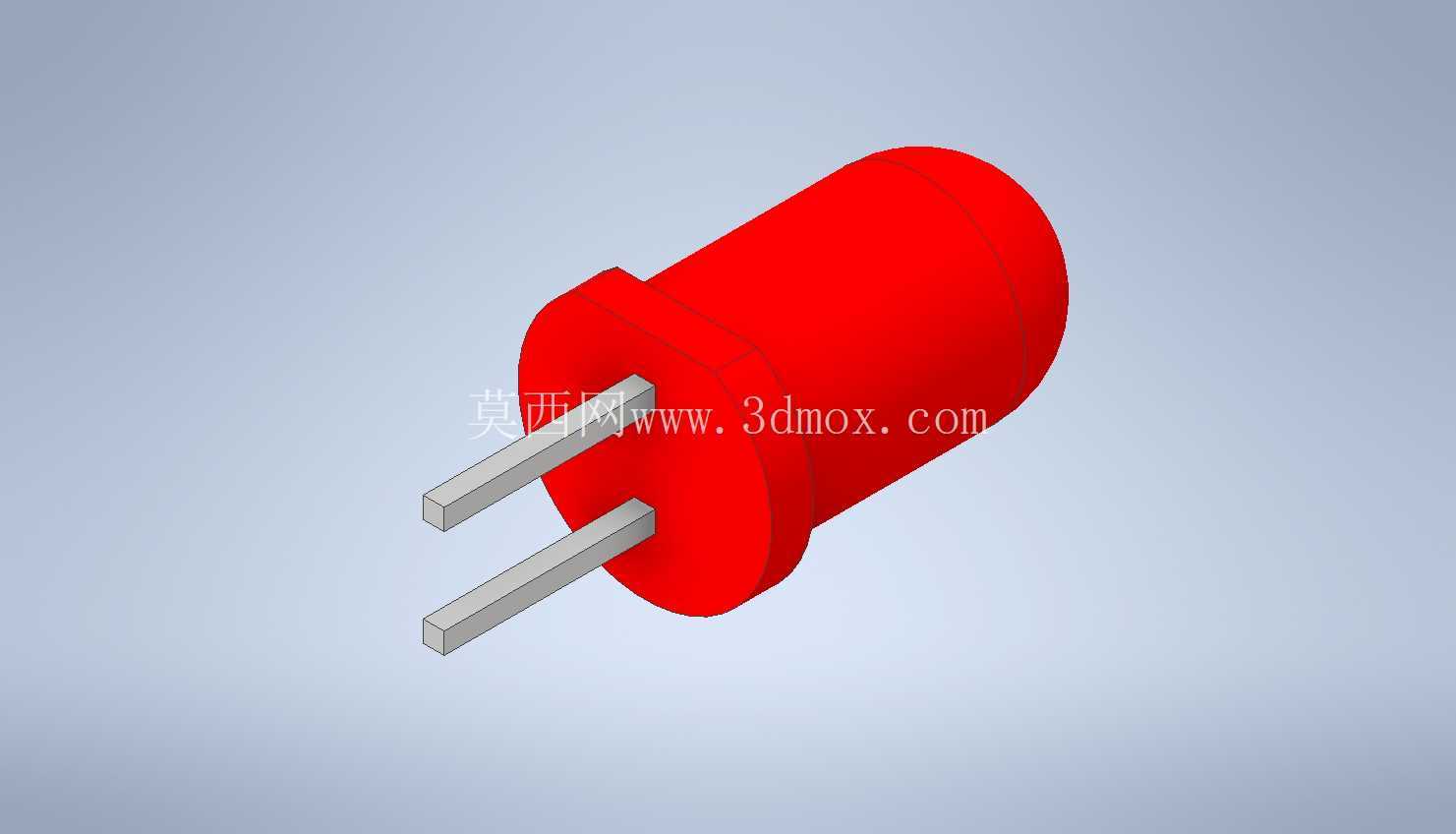

标准直插式5mm红色发光二极管结构模型

　　做电子设备结构设计这么多年，直插式LED永远是面板、电路板上绕不开的基础元件，这次做的5mm红光灯珠模型，完全是按照量产实物的安装边界来还原的，没有做多余的艺术化处理，所有尺寸都卡着行业通用的公差带来。先从实际应用场景说，这种5mm红光灯是工业设备里用得最广的指示元件，不管是配电盘的电源指示、自动化设备的运行状态提示、小型家电的功能档位反馈，还是仪器仪表的报警提示位，几乎都能看到它的身影，红色的波长在人眼敏感区间，哪怕环境光线比较强，也能快速捕捉到亮灭状态，比其他颜色的警示辨识度高很多，所以故障报警、电源通断这类关键提示位，基本都会优先选红色款。

　　说回模型本身的设计思路，首先是把安装相关的尺寸做了精准还原，灯珠头部的圆柱直径严格控制在5mm，头部的圆弧封胶面曲率和实物一致，这个部分是环氧树脂封装，不仅要保护内部的发光芯片，还要兼顾光线的散射角度，常规5mm直插LED的发光半角大概在20度左右，建模的时候特意把头部的透镜弧度做了对应，后续做结构装配的时候，能直接模拟面板开孔后的出光效果，不用再二次调整。然后是根部的限位法兰，这个小凸台的直径比头部略大，厚度刚好卡在面板开孔的外侧，安装的时候插进去之后，法兰面贴住面板内壁，配合热熔胶或者卡扣固定，不会出现灯珠往面板外滑脱的问题，很多新手建模的时候容易忽略这个法兰的尺寸，导致实际装配的时候灯珠陷进开孔里，出光效果大打折扣，这个模型里特意把法兰的台阶高度、直径都按实物做了1:1还原，装配的时候直接卡面板开孔的尺寸就行，常规开孔直径5.1mm就能顺利装入，单边留0.05mm的装配间隙，刚好适配批量生产的公差。

　　再往下是两根插针，这个部分的尺寸也完全对标行业标准，插针的截面是正方形，边长0.5mm，两根插针的中心距是2.54mm，刚好匹配标准万用板、PCB板的焊盘孔距，不用额外改板就能直接插装焊接，插针的长度留了10mm，足够穿过1.6mm厚度的常规PCB板之后，留出3mm左右的焊接余量，不会因为插针太短导致虚焊，也不会因为太长剪脚的时候浪费工时。这里要提一下，两根插针的长度做了细微的差异化处理，长脚是正极、短脚是极性，这个细节也还原进去了，后续做装配模拟的时候，不会出现正负极插反的低级错误，很多简化模型把两根插针做的一样长，实际做生产工艺模拟的时候还要自己调整极性，反而耽误时间。

　　从功能特性上来说，这个模型还原的是最通用的普通亮度红光灯珠，工作电压在1.8-2.2V之间，工作电流控制在20mA以内就能达到额定亮度，做电路设计的时候只要串联合适的限流电阻就能直接用，不需要额外的驱动电路，可靠性非常高，正常工况下使用寿命能达到几万小时，比小型指示灯珠的抗振动性能好很多，适合用在工业现场有轻微振动的设备上，不会因为长期振动出现引脚脱焊、灯珠接触不良的问题。建模的时候特意把封装部分的材质区分做了预留，头部的环氧树脂是半透明红色，插针是镀锡金属材质，根部法兰和封装本体是同材质的红色环氧树脂，后续做渲染或者装配干涉检查的时候，能很清晰的区分不同部件，不会因为材质颜色混在一起看不清装配边界。

　　很多人觉得这种小元件建模很简单，随便拉两个圆柱就行，但实际做结构设计的时候，往往就是这种小元件的尺寸偏差导致整个面板装配出问题，比如之前遇到过新人建模的时候把灯珠头部直径做成了4.8mm，结果开模后面板开孔按5mm做，装的时候灯珠晃荡，点胶固定之后歪歪扭扭，出光方向偏了，整批面板都要返工。还有的把插针中心距做成了2.5mm，结果PCB打样回来焊盘对不上，只能飞线，严重影响生产效率。这个模型在做的时候，所有的安装尺寸都查了行业通用的直插LED规范，把容易出问题的公差边界都考虑进去了，不管是做面板开孔设计、PCB布局，还是做整机的装配干涉检查，都能直接调用，不用再反复核对实物尺寸。

　　另外要提的是安装边界的预留，灯珠插入面板之后，尾部的插针部分要留出足够的焊接空间，距离PCB板的高度不能小于3mm，不然焊接的时候烙铁头容易碰到灯珠的封装根部，长期高温会导致环氧树脂开裂，影响灯珠寿命，模型里把插针的长度和法兰的位置做了对应，装配的时候只要把法兰贴紧面板，插针露出PCB板的长度刚好在合适的焊接区间，不用额外计算安装高度。还有灯珠头部突出面板的高度，模型里做的是8.5mm，这个高度既不会因为突出太多容易被磕碰损坏，也不会因为太矮被面板上的其他元件挡住光线，常规设备面板的操作距离在30-50cm的时候，这个高度的灯珠发光面刚好能被操作人员清晰看到，不会有视角盲区。
