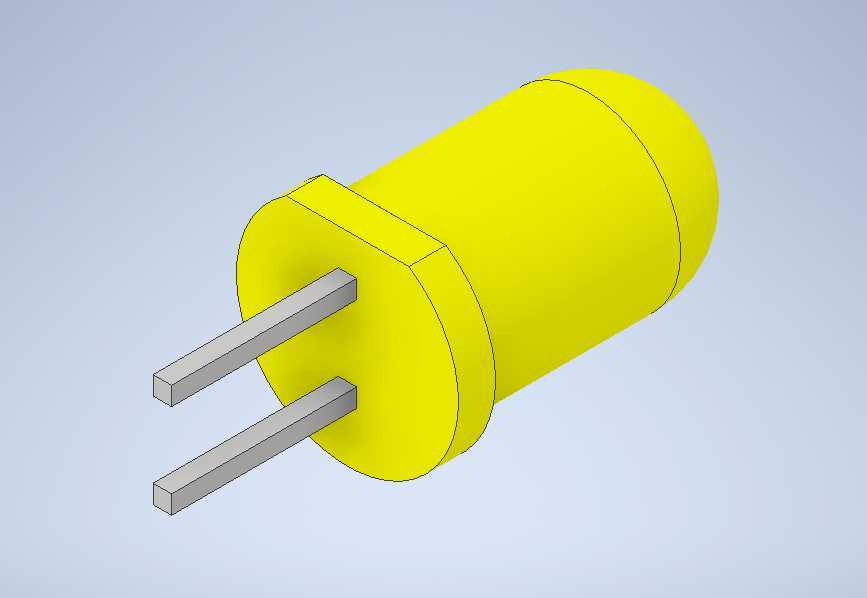

标准5mm直插黄色发光二极管结构设计

　　从结构上看，这款灯珠采用行业通用的T-1 3/4封装规格，主体发光部分为直径5mm的圆柱状环氧封装体，环氧材质本身兼具透光与结构支撑作用，黄色的封装胶体直接决定了出光的波长范围，不需要额外加滤色结构就能输出稳定的黄色光，适合做警示、待机类的状态提示。灯珠根部设计有一圈直径略大于主体的定位凸台，这个结构很多新手建模时容易忽略，但实际装配时这个凸台是核心定位基准——面板开孔时通常会做直径5.1-5.2mm的安装孔，凸台刚好卡在面板内侧，既能保证灯珠伸出面板的高度一致，也能避免打胶固定前灯珠从孔位脱落，同时凸台的厚度也决定了灯珠和面板之间的配合间隙，做结构检查时要确认凸台边缘和周边壳体的加强筋、螺丝柱之间至少留0.3mm以上的安全间隙，避免装配时顶到壳体导致灯珠歪斜。这款5mm直插黄色发光二极管，是电子装联领域应用极广的基础指示类元器件，日常做结构设计时，但凡涉及设备状态指示、信号提示的场景，几乎都会用到这类封装的灯珠，小到手持检测仪器的电源提示、工控柜面板的运行状态灯，大到生产线工位的故障警示点位、消费类电子产品的功能反馈指示，都能见到它的身影。做这类元件的三维建模时，首先要贴合实际生产装配的边界要求，不能只做外观示意，要把后续PCB布局、结构开孔、装配干涉检查需要的所有尺寸细节都还原到位。

　　灯珠的两个引脚是平行直插结构，引脚采用镀锡铜包钢材质，既有足够的刚性保证插件时能顺利穿过PCB焊盘孔，又有一定的韧性，在受外力弯折时不容易断裂。建模时两个引脚的中心距严格按照行业通用的2.54mm标准间距设置，刚好匹配通用PCB的网格孔距，不需要额外做异形焊盘设计，能大幅降低PCB布线的难度。引脚的截面为矩形，伸出封装本体的长度按照常规散装元件的15mm长度建模，同时预留了引脚弯折的空间，实际生产中可以根据PCB和面板的距离，把引脚弯折成需要的长度，不需要额外裁剪过多余量，也不会因为引脚过长导致和周边元件短路。做设计选型时，首先要确认安装边界：面板上的灯珠伸出高度通常控制在3-4mm，既保证足够的可视角度，又不会因为伸出过长容易被外力碰断；灯珠背部和PCB之间的距离要根据引脚长度核算，避免波峰焊时灯珠本体离PCB过近，被焊接高温烤伤环氧封装。另外要注意，这类直插LED的引脚是有极性区分的，建模时特意将两个引脚做了长度差，长引脚为正极、短引脚为负极，和实际元件的极性标识一致，做PCB封装设计时可以直接对应极性标识，避免生产时插反导致灯珠不亮。

　　从功能特性上看，黄色光的波长在585-595nm之间，人眼对这个波段的光敏感度较高，既不会像红色光那样过于刺眼，又比绿色光有更强的警示作用，适合用来做设备待机、故障预警、信号触发类的指示，在光线复杂的车间环境下，也能清晰识别灯的亮灭状态。建模时还原了环氧封装的圆弧头部，这个圆弧结构其实是集成了透镜的作用，能把内部芯片发出的光线聚拢到一定的出光角度，常规5mm黄光灯的出光角度在20-30度之间，足够覆盖面板前的正常观察视角，不需要额外加装导光结构。做整机结构设计时，还要考虑灯珠的周边空间：如果是多个灯珠并排布置，两个灯珠的中心距至少要留8mm以上，避免相邻灯珠的光线串扰，导致状态识别混淆；如果是在深色面板上安装，可以在灯珠孔位周围做一圈下沉的遮光槽，进一步减少串光问题。另外，这类直插元件的三维模型，除了做外观装配检查，还可以用来做生产工装的设计参考，比如做插件治具时，可以直接用模型的外形尺寸来定位治具的仿形槽，保证插件时灯珠的高度、角度一致，提升生产装配的一致性。

　　很多刚入行的结构工程师做这类小元件建模时，往往只画个大概的圆柱加两根引脚，忽略了凸台、引脚长度差、封装根部的倒角这些细节，导致后续做干涉检查时出现误判，要么是开孔尺寸不对装不进去，要么是引脚和PCB焊盘对不上，实际生产时才发现问题再改模，会浪费大量的时间和成本。这个模型在建模时严格按照实际量产元件的尺寸公差做了还原，所有配合尺寸都留了合理的公差余量，不管是做面板结构设计、PCB布局检查，还是做装配工艺模拟，都能直接复用，不需要再额外核对元件规格书的尺寸细节。
