单杆式黄铜缸体液压执行油缸结构

　　在流体传动系统的落地应用里，这类单出杆结构的液压执行部件，常被布置在需要中等推力、平稳直线往复动作的工位上，比如小型工装的夹紧定位、专用设备的进给推料、试验台架的载荷加载环节，相比气动执行元件，它的输出力密度更高，运行速度的可调范围更宽，不会因为气源压力波动出现明显的出力变化，在负载刚性要求高的场景里适配性更强。从结构设计逻辑来看，缸筒采用黄铜材质加工，一方面是利用黄铜本身的自润滑特性，降低活塞往复运动时的摩擦阻力，减少密封件的磨损速率，另一方面黄铜的耐蚀表现更好，在使用普通矿物液压油、甚至水基液压介质的工况下，缸体内壁不容易出现锈蚀卡滞的问题，日常维护的频次可以大幅降低。

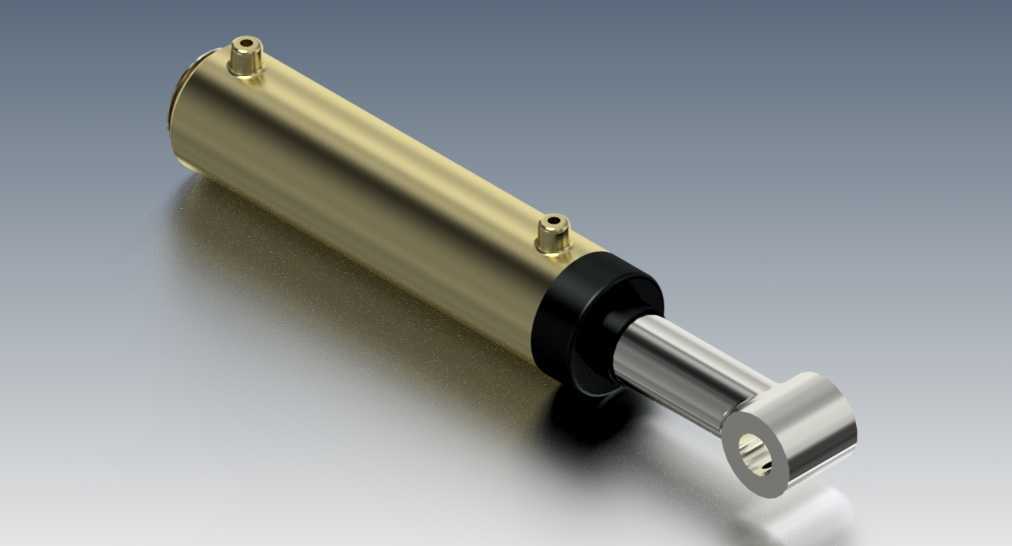

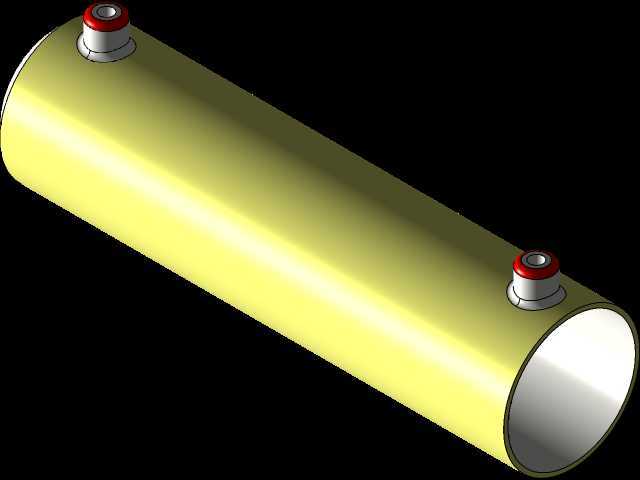

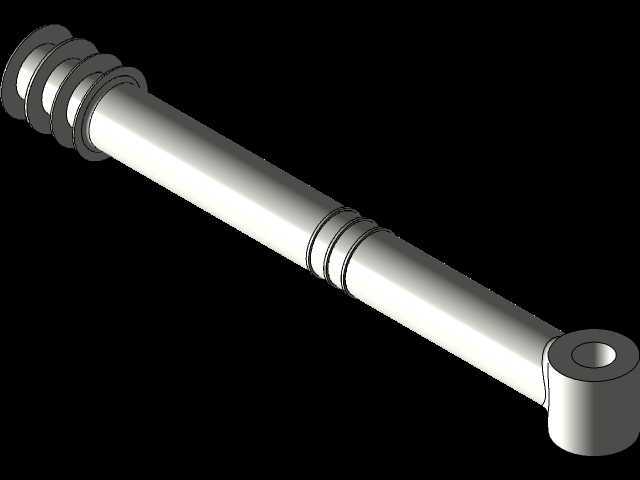

　　缸体上预留的两个通油接口，分别对应无杆腔和有杆腔的进出油路径，接口位置做了凸起的加厚处理，避免安装管接头时螺纹受力开裂，接口的通径尺寸匹配常规小流量液压系统的管路规格，不需要额外做转接接头就能完成布管。活塞杆部分采用硬质金属加工，表面做了高光洁度处理，和缸盖位置的密封件配合时，能减少密封唇口的划伤概率，杆端的耳环结构是一体化加工成型，没有采用焊接拼接的方式，避免了焊接应力带来的变形问题，耳环内孔可以直接穿装销轴，和负载端的铰接座完成连接，安装时不需要额外加工连接法兰，适配常见的铰接安装工况。

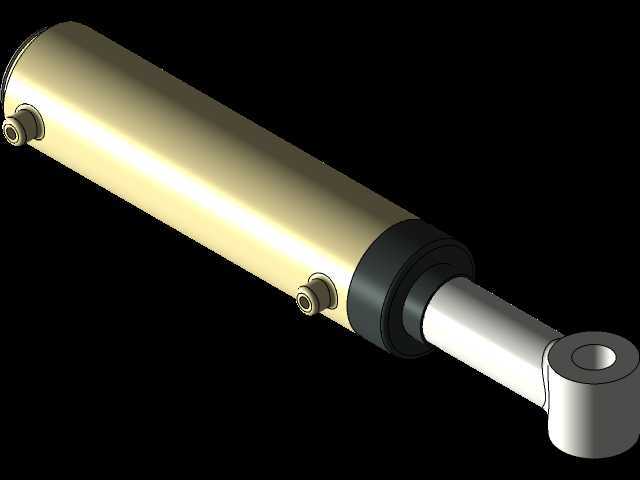

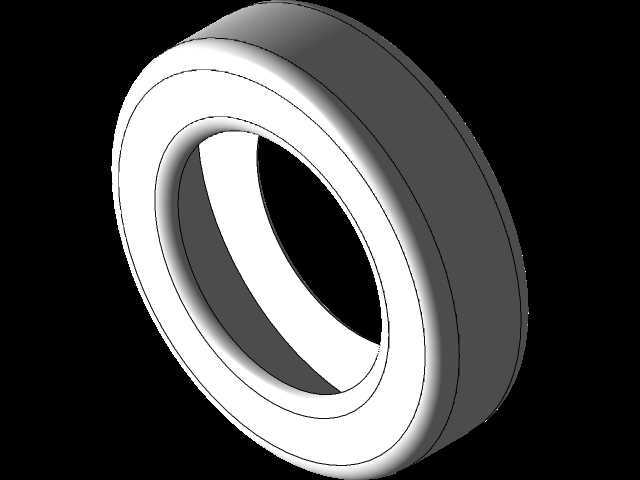

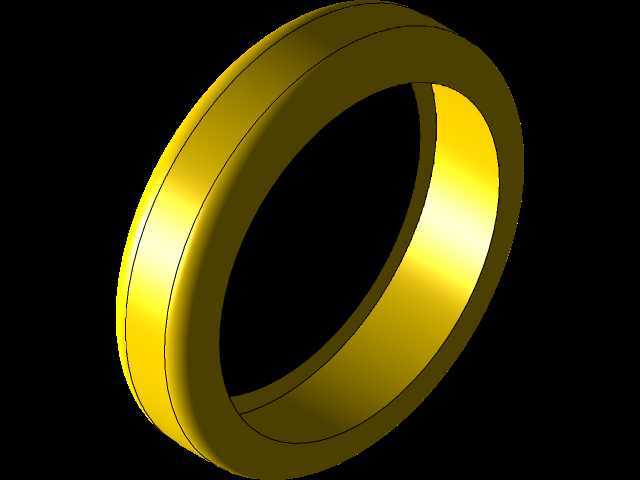

　　设计过程中，缸体的长度尺寸严格匹配行程需求，活塞的宽度做了合理加宽，避免活塞杆伸出到最大行程时出现偏载别劲的问题，缸盖和缸筒的连接位置设置了黑色的密封挡圈，既可以阻挡外部的粉尘、切削液进入缸体内部污染液压油，也能防止内部的液压油顺着活塞杆外渗。从安装边界来看，这类油缸的径向尺寸紧凑，缸体外径没有多余的凸起结构，在设备内部布置时不需要预留太大的径向安装空间，两个油口的朝向可以根据布管需求在装配时调整，不会和周边的结构件产生干涉。

　　实际运行过程中，当压力油进入无杆腔时，活塞杆向外伸出，输出的推力由作用在活塞端面上的油压决定，有杆腔的油液顺着回油管路流回油箱；当压力油切换进入有杆腔时，活塞杆向内缩回，因为有杆腔的作用面积更小，缩回时的速度会比伸出时更快，出力则相应更小，这个特性刚好匹配很多工位“慢进快退”的动作需求，不需要额外在液压回路里增加复杂的调速阀组就能实现基础的动作节奏匹配。在结构细节处理上，活塞和缸筒内壁的配合间隙控制在合理范围，既不会因为间隙过大导致内泄增加、出力不足，也不会因为间隙过小出现热胀卡滞的问题，缸体内部的流道做了倒角处理，避免压力油高速流动时产生紊流噪音，活塞杆伸出的极限位置预留了足够的缓冲距离，防止活塞运动到行程端点时直接撞击缸盖产生冲击振动，延长整个执行元件的使用寿命。这类结构的油缸，在小型自动化专机、教学试验台、小型液压机具上的应用十分广泛，因为结构简单、零件数量少，后期拆解维护更换密封件的操作难度很低，不需要专用工具就能完成拆装，对于设备维护人员来说上手门槛很低。
