车辆悬挂用螺旋弹簧减震器结构设计

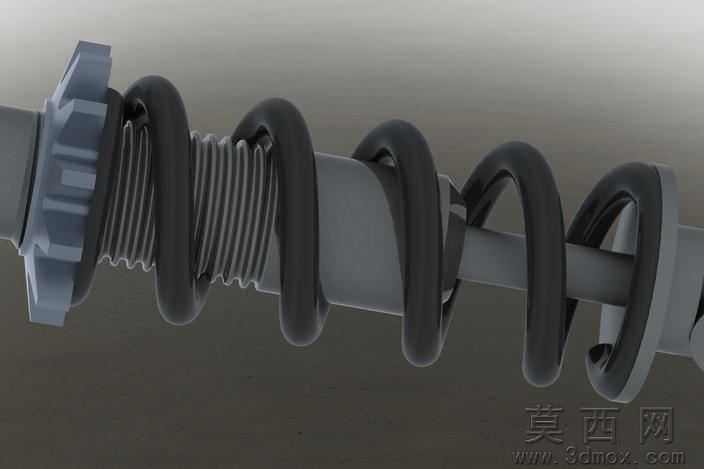

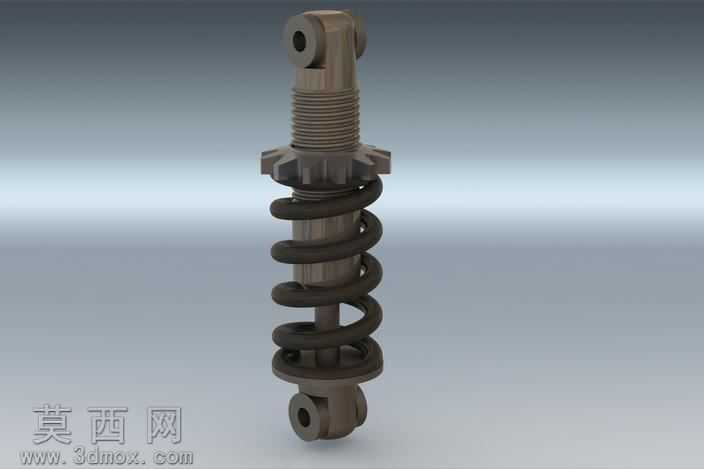

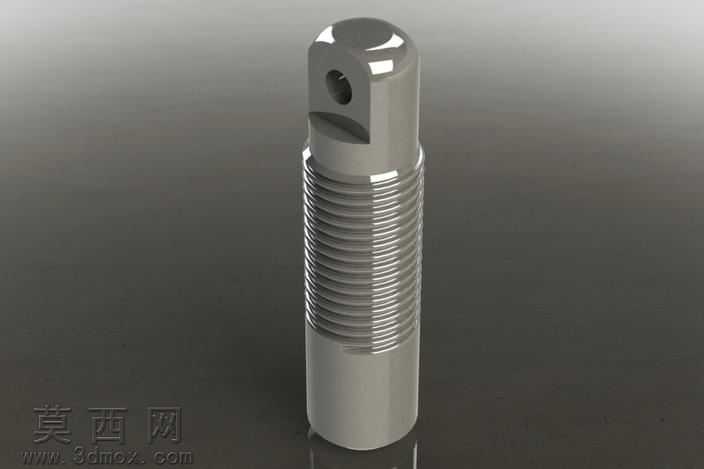

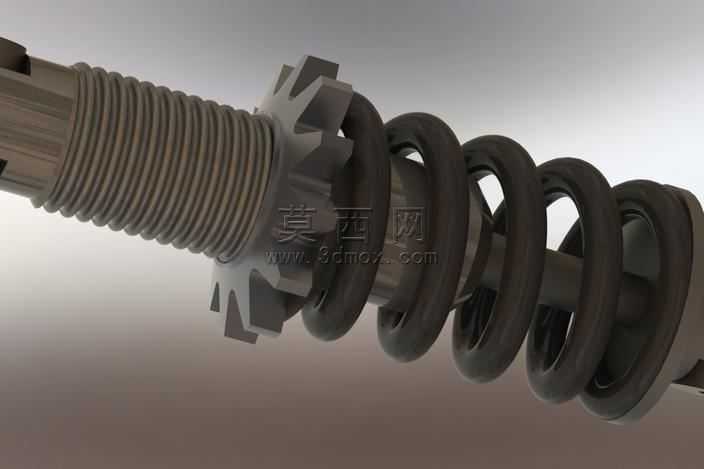

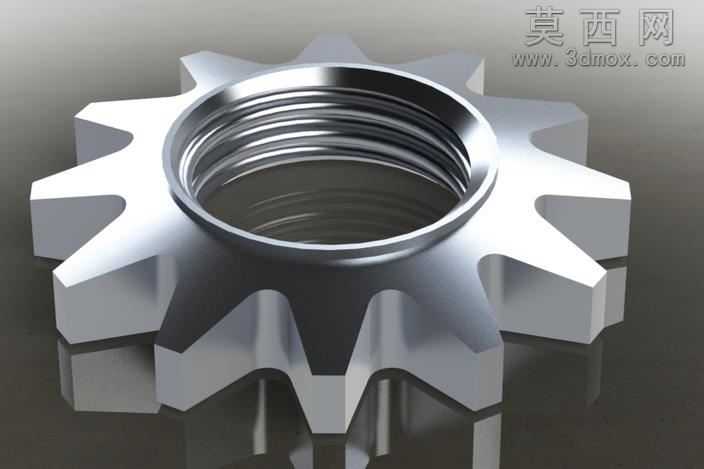

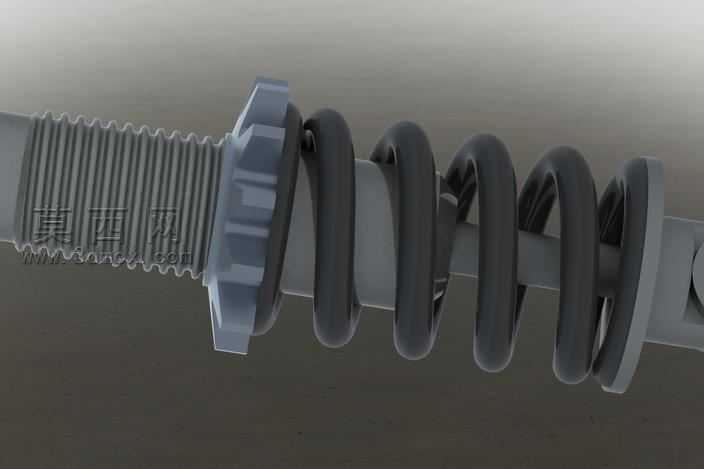

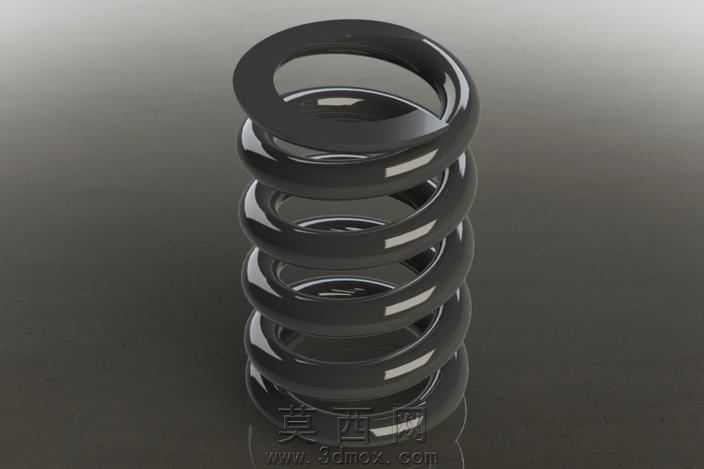

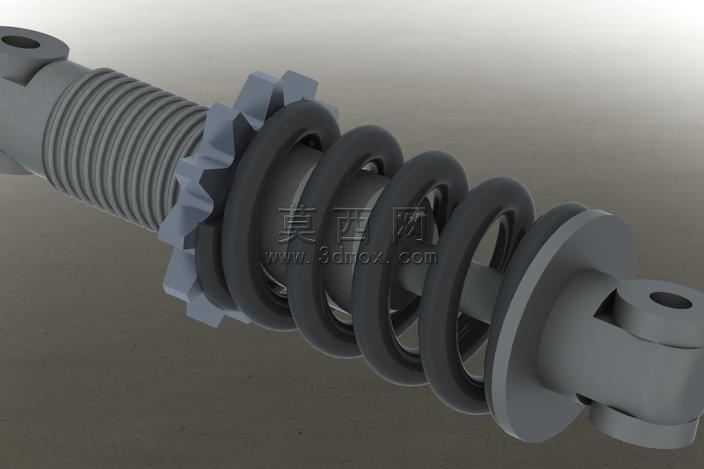

本作品为教学项目产出的减震器三维设计成果，整体采用车辆悬挂系统常见的筒式减震加螺旋弹簧的组合结构，建模过程中严格遵循机械零件的实际加工与装配逻辑，对各部件的尺寸配合、公差预留都做了符合工程规范的设定。建模阶段先完成核心筒身的结构绘制，筒身上部设计有外螺纹调节段，可用于调整弹簧预紧力，上下两端分别设置铰接安装座，适配车辆悬挂的安装点位，铰接孔的位置与尺寸均参考通用代步车辆的悬挂安装标准设定，保证结构的通用性。外部环绕的螺旋弹簧采用等节距圆柱螺旋弹簧结构，建模时精准还原弹簧的线径、中径、有效圈数参数，弹簧与筒身之间预留合理的活动间隙，避免压缩过程中出现卡滞干涉。材质设定上，筒身部分采用高强度合金钢材质，表面做发黑防锈处理，金属质感厚重且呈现哑光深灰质感，弹簧部分采用弹簧钢材质，表面做氧化处理呈现深黑色，铰接座部分做了机加工亮面处理，区分不同部件的材质特性。渲染阶段采用柔和的影棚布光，多角度展示减震器的整体结构与细节特征，清晰呈现螺纹段的牙型、弹簧的螺旋形态、铰接座的安装结构。设计过程中同步完成了装配体的干涉检查，验证各部件在压缩、拉伸行程中的运动合理性，同时配套制作了结构拆解动画，直观展示各零件的装配关系与工作原理，还输出了符合工程规范的二维图纸，完整覆盖从三维建模到工程输出的全流程，整个设计既满足教学项目的演示需求，也具备实际工程参考价值，可作为小型车辆悬挂减震结构的设计参考样本。
