ISO30标准数控加工刀柄结构设计

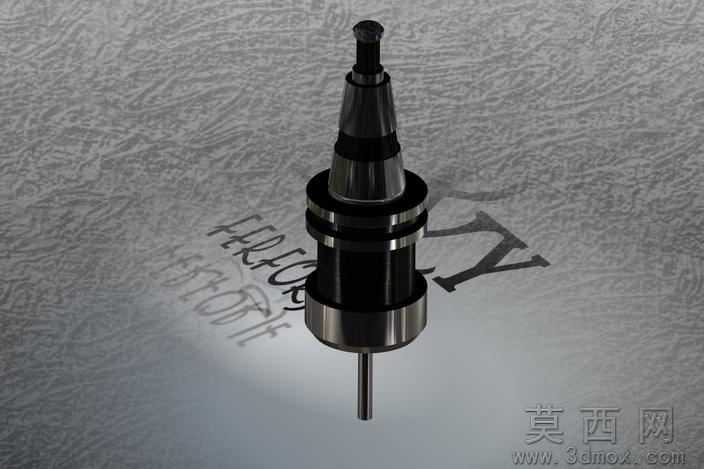

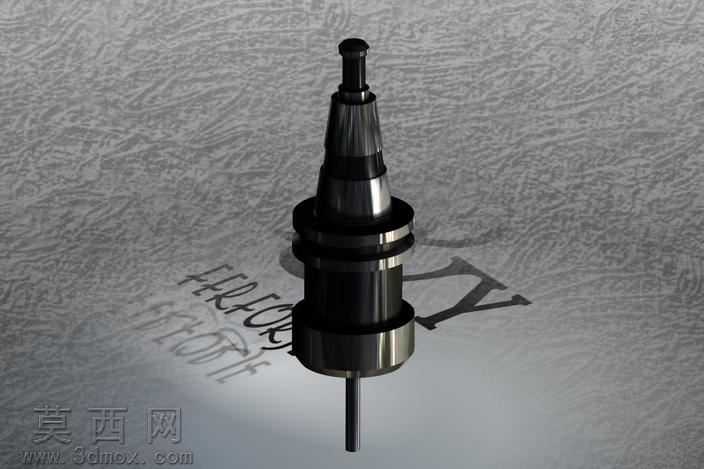

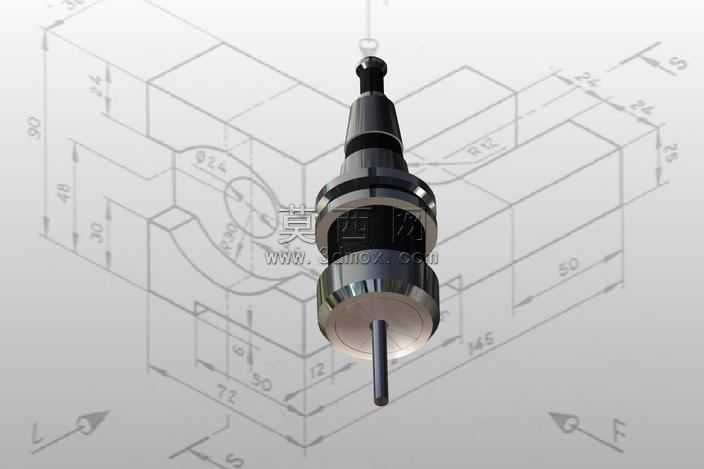

本作品为ISO30规格数控加工用刀柄三维模型，整体采用参数化建模思路完成，严格遵循ISO30刀柄的通用尺寸规范进行结构绘制，适配主流加工中心主轴接口标准。建模过程中先以旋转特征构建主体锥度轮廓，精准还原7:24锥度的锥面配合结构，保证与主轴连接时的同轴度与贴合精度，锥面部分的尺寸公差在建模阶段就做了参数化约束，可直接对接后续工程图导出需求。模型的阶梯轴段、环形卡槽结构均采用拉伸切除与环形阵列特征完成，拉钉安装段的内孔结构、端部的刀具装夹定位面都做了精细化的结构还原，各段轴肩的过渡圆角、卡槽的倒角细节都按照实际加工工艺要求做了对应处理，避免出现应力集中的不合理结构。材质渲染部分区分了不同功能区域的材质表现，锥面与定位配合面采用金属磨砂质感的合金钢材质，环形卡槽与非配合外圆面做了发黑处理的深色材质区分，既还原了实际产品的表面处理工艺，也能在渲染视图中清晰区分不同功能结构。整体模型结构完整无缺失特征，各部件之间的装配关系清晰，没有出现重叠面、破面等建模问题，可直接用于装配模拟、干涉检查以及后续的工程图生成，也可作为数控加工教学、机床附件选型展示的数字化模型使用，能够直观展现ISO30刀柄的内部结构与外部装配特征，帮助使用者快速理解该类刀柄的装夹原理与适配场景。
