韩荣Hanyoung系列HY-M902限位开关结构

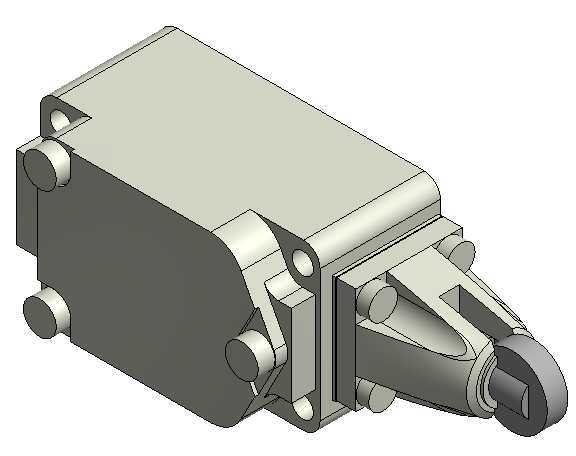

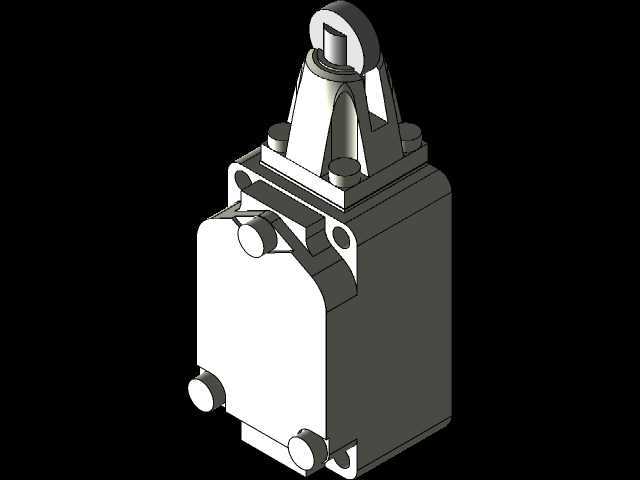

　　在自动化生产线、机床设备、输送系统以及各类需要位置反馈的工业场景中，限位开关是不可或缺的基础控制元件，承担着设备行程限位、位置检测、安全联锁的核心作用，这款韩荣Hanyoung系列HY-M902限位开关的三维结构，完整还原了实物的装配关系与外形特征，能够为设备选型、结构适配、安装布局提供精准的三维参考。从实际应用场景来看，这类限位开关常被布置在设备运动部件的行程端点，比如机床工作台的移动极限位置、自动化输送线的工件到位检测点、气动液压执行机构的行程终止位置，当运动部件触碰开关的触发滚轮时，内部触点会完成通断切换，向控制系统传递位置信号，既可以实现设备的自动往复控制，也能作为超程保护的安全触发元件，避免运动部件超出设计行程引发碰撞损坏。

　　从产品功能特性来看，这款限位开关采用滚轮摆杆式触发结构，相比直动式开关拥有更大的触发角度容差，允许被检测部件从一定角度范围内触碰触发端，降低了安装对位的精度要求，同时滚轮结构能够将滑动摩擦转化为滚动摩擦，大幅减少触发过程中的部件磨损，提升长期使用的寿命。开关主体采用方正的盒式结构，外壳带有多组安装凸耳，凸耳上预留了标准安装孔位，能够直接通过螺栓固定在设备的安装基面之上，不需要额外设计复杂的安装支架，适配大多数工业设备的标准安装空间。开关的接线端采用密封式结构设计，能够阻挡工业场景中的粉尘、切削液飞溅进入壳体内部，适配车间内的复杂使用环境，避免触点污染引发的接触不良问题。

　　从设计思路层面拆解，这款开关的结构设计优先考虑了工业场景的耐用性与安装便利性，壳体的棱角处做了小圆角过渡，既避免了尖锐棱角在安装过程中划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力。触发端的摆杆与主体连接部位做了密封防护结构，能够在摆杆往复摆动的过程中阻挡异物进入内部传动机构，保证内部触发机构的动作顺畅。主体侧面预留的多个安装孔位，支持正面、侧面两个方向的固定安装，能够适配不同设备的安装空间限制，比如在狭窄的设备腔体内，可以选择侧面固定的方式减少安装占用空间，在开阔的设备基面上则可以选择正面固定，提升安装的稳固性。

　　关于外形尺寸与安装边界，这款开关的主体为近似长方体结构，整体长度从主体尾部到滚轮触发端的最远端预留了足够的摆杆活动空间，安装时需要在触发端前方预留出摆杆摆动的避让空间，避免摆杆动作过程中与周边结构发生干涉。安装孔的孔距符合行业通用的限位开关安装尺寸标准，能够直接替换同规格的其他品牌限位开关，不需要重新加工设备上的安装孔位，降低设备维护替换的成本。开关的整体高度控制在常规低压电器元件的尺寸范围内，能够适配标准的电气安装槽与设备布线空间，接线部位的空间足够容纳常规的多股控制线缆，接线操作时不需要额外压缩线缆弯折半径，能够保证接线的牢固性。在进行三维布局设计时，可以直接调用该模型进行安装干涉检查，提前验证开关与周边运动部件、固定结构的位置关系，确认触发行程是否匹配运动部件的移动距离，避免实际安装时出现触发不到位或者开关被撞坏的问题。对于结构设计人员来说，这类精准的元件模型能够大幅减少设备设计阶段的尺寸核对工作量，提升设计效率，同时也能在设计阶段提前发现安装空间不足、触发角度不匹配等潜在问题，减少后期现场调试的修改成本。
