带滚轮摆杆型微动开关结构设计

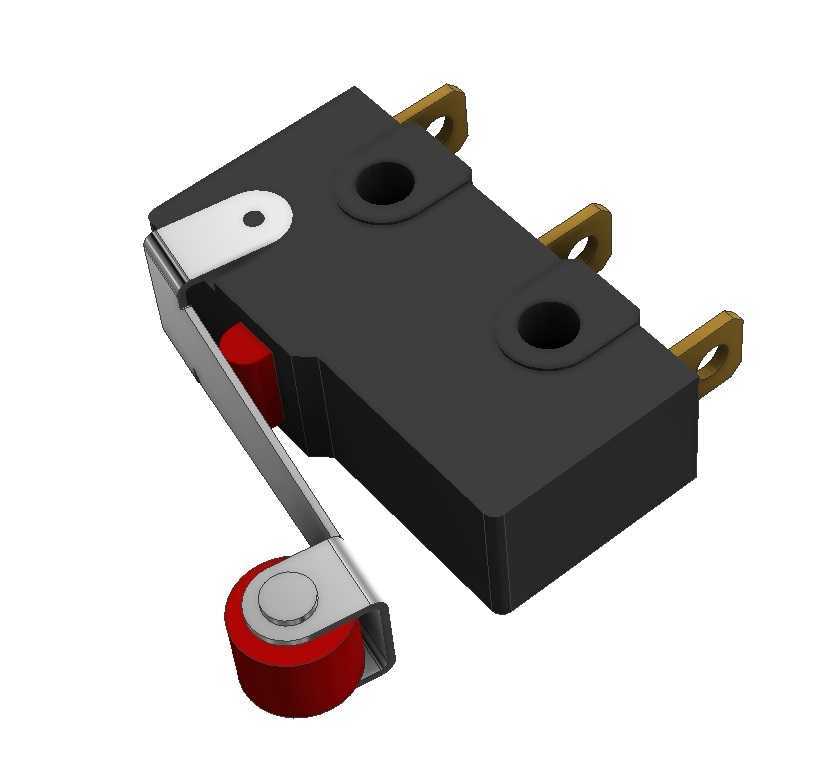

　　这款带滚轮摆杆的微动触发元件，在工业自动化生产线、小型家电控制回路、工程机械操作机构里都有极高的出镜率，本质是通过微小机械位移实现电路通断切换的精密控制部件，很多设备的位置限位、行程到位检测、触发信号反馈环节都离不开这类元件。从结构设计逻辑来看，主体采用阻燃级黑色绝缘壳体作为承载基座，壳体上预留两个圆形安装通孔，孔位间距匹配行业通用安装尺寸，安装时可通过M3规格螺丝直接固定在设备安装板上，不需要额外定制转接支架，能直接适配多数现有设备的安装位，降低改造成本。

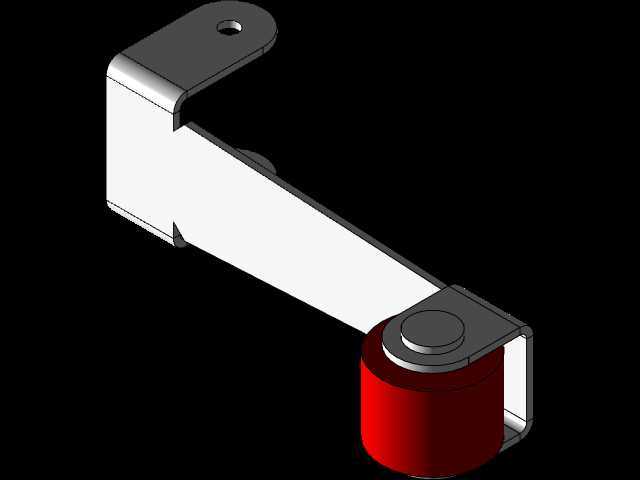

　　壳体侧面伸出三个铜质插片式接线端子，端子排布间距符合安规爬电距离要求，接线时可直接插入对应接插件，不需要焊接，现场装配效率更高，铜质基材也能保证长期通电下的接触稳定性，减少接触电阻过大带来的发热问题。触发端采用加长金属摆杆结构，摆杆末端嵌套红色工程塑料滚轮，滚轮与摆杆之间通过金属铆钉铆接固定，滚轮可自由转动，当被检测机构接触滚轮时，滚动摩擦能大幅降低触发过程中的磨损量，相比直动式无滚轮的结构，这类带滚轮摆杆的设计允许被检测件有一定的侧向滑动位移，不会因为硬摩擦导致摆杆变形或者壳体开裂，适合被检测件运动方向与触发方向存在小角度偏差的场景。

　　摆杆与壳体内部触发机构的连接位置设置了白色金属弹片压片，能保证摆杆复位时的力度一致性，内部触点采用瞬动式结构设计，不管外部触发速度快慢，内部触点都是瞬间完成通断切换，避免了慢触发导致的触点拉弧问题，能有效延长触点使用寿命，在直流低压控制回路里，这类结构的电寿命普遍能达到百万次级别的通断操作。实际选型应用时，需要注意安装面的平面度，如果安装面凹凸不平，锁紧螺丝后会导致壳体变形，卡住内部触发机构，出现触发不灵敏或者无法复位的问题；摆杆的触发角度也有明确的工作区间，超过最大摆角后会导致内部弹片产生塑性变形，永久失去复位能力，所以在结构设计时要给摆杆预留足够的超程余量，同时也要设置硬限位结构，避免外力直接冲击摆杆导致结构损坏。滚轮的材质选用耐磨工程塑料，在常规无强腐蚀的工业环境下能长期稳定工作，如果应用在有油污或者弱腐蚀的场景，也可以更换同安装尺寸的金属滚轮版本，不需要改动整体安装结构。这类微动开关的触发力通常设置在较小的区间，不需要太大的外力就能完成触发，适合检测轻量运动部件的位置，比如自动化产线上的工件到位检测、家电门盖的闭合检测、设备安全门的状态反馈，甚至是一些小型执行机构的原点复位检测，都能看到这类结构的应用。

　　建模过程中需要重点关注几个配合尺寸：安装孔到端子端面的距离要保证接线后接插件不会与安装面产生干涉，摆杆的初始角度要匹配常规触发行程，滚轮的外径尺寸要保证被检测件能够顺利接触到滚轮而不会撞到摆杆本体，壳体的壁厚要满足绝缘强度要求，同时也要兼顾内部机构的安装空间，不能为了缩小体积导致内部弹片的活动空间不足，影响触发手感和寿命。三个接线端子分别对应公共端、常开端、常闭端，建模时端子的厚度和宽度要匹配标准接插件的尺寸公差，避免出现接插件插不进去或者接触松动的问题，端子与壳体的结合位置要做密封结构设计，防止灰尘或者水汽从端子缝隙进入壳体内部，造成触点接触不良。
