工业锅炉用燃气燃烧器头部结构设计

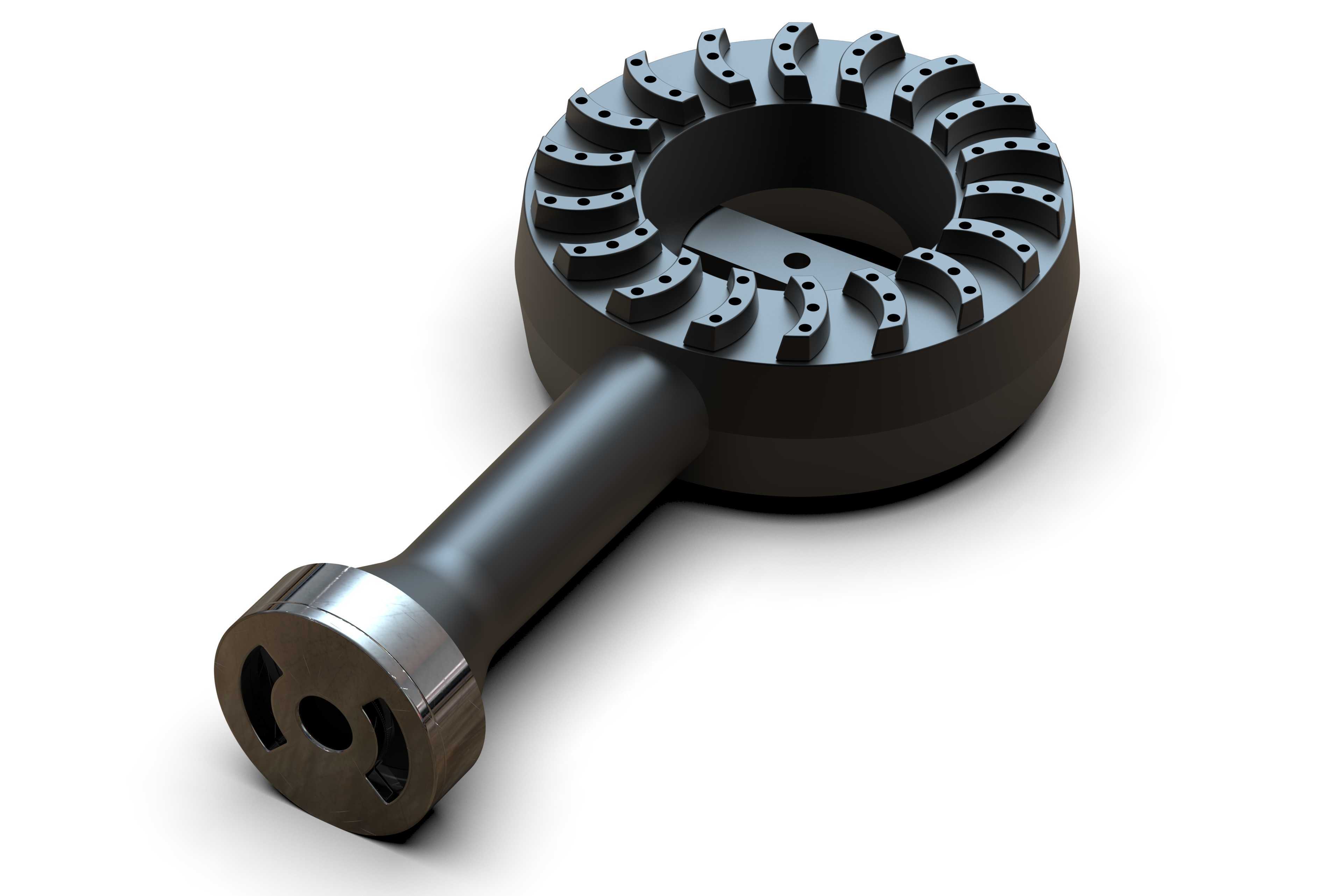

　　该燃烧部件主要适配中小型卧式内燃锅炉、立式热水锅炉的燃烧系统，也可用于工业烘干线、热风炉的热源发生端，核心作用是将燃气与空气按预设比例充分预混后，通过头部的布火结构形成稳定的环形火焰，避免局部热负荷过高导致的炉胆结焦、受热面烧损问题。从结构设计逻辑来看，头部采用环形布气的整体布局，外圈周向均匀排布的带孔凸台是燃气喷孔的安装位，每个凸台的开孔角度经过流场仿真校准，喷出的燃气流能与周边的助燃空气形成旋流扰动，混合行程控制在15-20mm区间，既保证混合充分度，又不会因流速过高出现脱火、断焰的工况。中心的环形空腔是一次风的导流通道，内壁的定位凸台用于安装火焰稳焰盘，运行时部分一次风从中心通道直吹火焰根部，形成局部低压回流区，将高温烟气卷吸到喷孔出口附近持续引燃混合气，在燃气压力波动±15%的工况下仍能维持火焰稳定，不会出现回火风险。

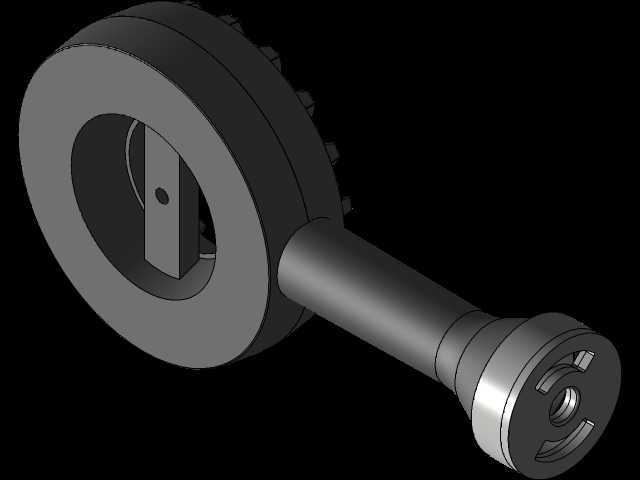

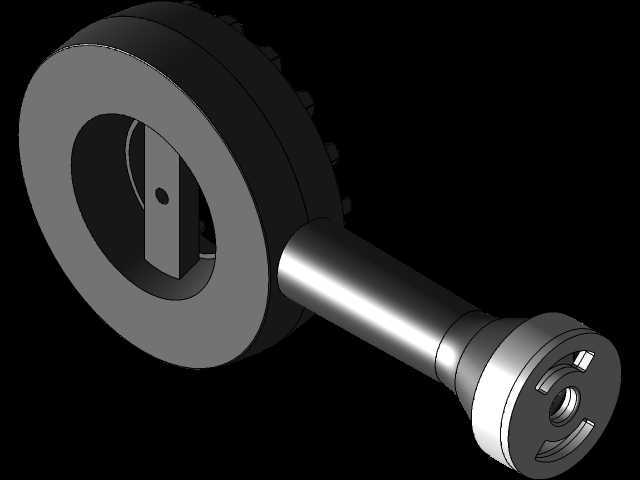

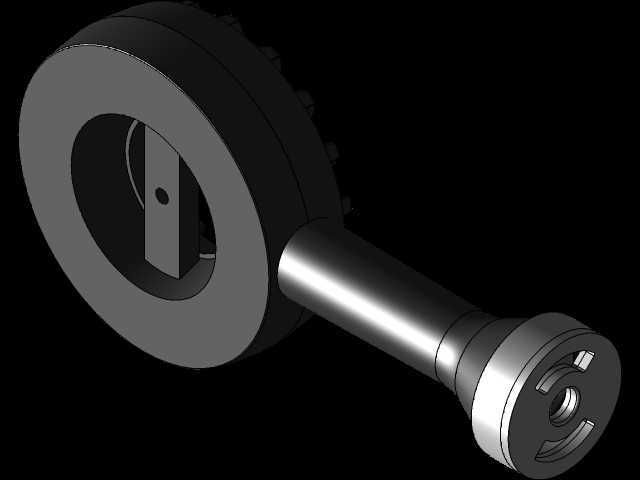

　　连接柄采用一体化锻造成型的变径结构，靠近头部的位置做了加粗过渡，避免长期高温下出现结构蠕变，末端的法兰连接端带有两个对称的定位缺口，安装时可直接卡入燃烧器总成的对接卡槽，配合端面的密封槽安装耐高温石墨垫片，能承受200℃以内的长期工作温度，密封等级满足IP65的燃气密封要求，不会出现燃气泄漏的隐患。从安装边界来看，头部环形外径为120mm，整体轴向长度（含连接柄）为185mm，安装时需要预留的最小炉内安装空间为直径150mm、轴向深度200mm的圆柱形空腔，连接端的法兰直径为40mm，对接的燃气管路通径为DN15，安装时需保证燃烧头端面与炉胆内壁的距离不小于30mm，避免火焰直接冲刷炉壁造成局部过热。

　　设计过程中针对不同燃气类型做了适配调整，喷孔的孔径可根据使用天然气、液化石油气的不同更换对应规格的喷嘴，外圈凸台的安装孔统一采用M5的标准螺纹，更换喷嘴时无需拆解整个燃烧头，直接从外部即可完成拆装维护。布火凸台的高度统一为8mm，相邻凸台的周向间距为12mm，运行时喷出的火焰不会相互干涉，形成的环形火焰面能均匀覆盖炉胆的前端受热面，热辐射均匀度比传统直孔式燃烧头提升30%以上，能有效降低锅炉的排烟热损失。连接柄内部设计有独立的燃气通道与一次风通道，两个通道之间采用壁厚3mm的隔热层分隔，避免燃气在输送过程中被提前加热出现积碳堵塞喷孔的问题，通道内壁做了抛光处理，流道阻力比普通铸造流道降低25%，燃气输送过程中的压力损失更小，能适配低压燃气供气管网的使用工况。

　　在结构强度校核方面，整个燃烧头采用耐热铸铁整体铸造成型后再做机加工，关键配合面的加工公差控制在IT7级，连接柄与头部的连接位置做了圆角过渡，避免应力集中，在1000℃的火焰长期灼烧下，结构变形量控制在0.2mm以内，不会出现喷孔错位、连接松动的问题。日常维护时，可直接从燃烧器总成上拆下整个燃烧头，清理喷孔处的积碳与杂质，拆装过程无需专用工具，普通运维人员即可完成操作。该结构的燃烧负荷调节比可达1:5，在锅炉低负荷运行时仍能维持稳定燃烧，不会出现燃烧不完全导致的一氧化碳超标问题，适配当前工业锅炉低氮燃烧的改造需求，通过调整喷孔的角度与一次风的配比，可将氮氧化物排放控制在80mg/m³以内，满足大部分地区的环保排放要求。
