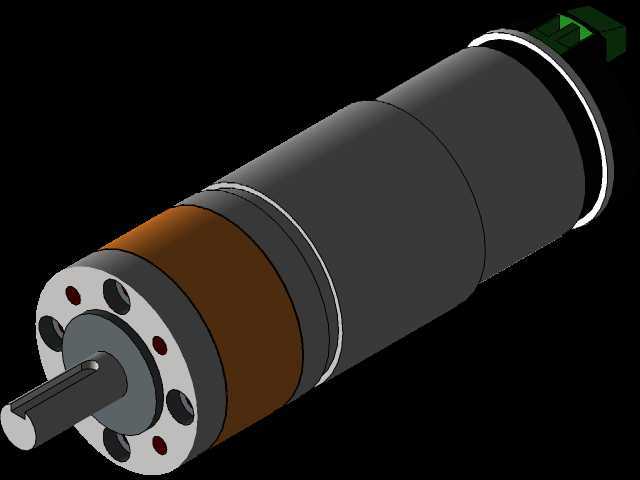

带编码器PG45行星减速直流电机

　　在小型自动化输送线、桌面级分拣机构、智能仓储的小型推料模组这类对安装空间有严格限制，同时需要低速大扭矩输出、转速闭环反馈的工况里，这类集成行星齿轮箱的直流减速电机是非常常用的动力执行元件。不同于普通开环直流电机，这款带双通道编码器的机型，能实时反馈输出轴的实际转速与转动位置，配合驱动板可以实现精准的速度闭环控制，避免负载波动带来的转速漂移，在需要定长送料、精准对位的工位上，能省掉额外加装外置编码器的安装空间与调试成本。

　　从结构设计逻辑来看，这款电机采用直流行星减速的集成式布局，将行星齿轮箱直接嵌套在直流电机的输出端，没有额外的联轴器转接结构，整体同轴度更好，传动间隙更小，也能压缩整体的轴向安装尺寸。行星齿轮箱采用PG45标准规格的内齿圈设计，行星轮围绕太阳轮均匀排布，能将直流电机本身的高转速低扭矩输出，通过多级齿轮减速转化为低转速大扭矩的动力输出，4A的额定工作电流配合24V直流供电，能稳定输出60W的额定功率，500Rpm的额定输出转速刚好适配多数小型自动化机构的动力输入需求，25Kgfcm的额定输出扭矩，足够驱动小型传送带辊筒、轻型旋转工作台、小型升降模组这类常见负载，不需要额外再加装减速机构。

　　编码器部分集成在电机的尾端，采用双通道7PPR的分辨率设计，能输出两路相位差90度的脉冲信号，不仅可以测算实时转速，还能判断电机的转动方向，在需要正反转切换、位置计数的工况下，不需要额外的方向检测传感器，简化了外围接线逻辑。尾端的编码器做了一体式的封装防护，能避免日常装配、使用过程中灰尘、碎屑进入码盘区域，降低信号丢脉冲的概率。

　　从安装边界尺寸来看，这款电机的输出轴外径为10毫米，轴端做了平键槽结构，和配套的传动轮、联轴器配合时能传递更大的扭矩，避免高速正反转时出现轴孔打滑的问题。齿轮箱部分的主体外径为45毫米，属于标准的PG45系列安装尺寸，市面上对应的标准安装法兰、固定支架都可以直接适配，不需要单独定制安装座，能缩短设备开发的选型周期。整机主体长度为125毫米，在同功率同减速比的减速电机里属于比较紧凑的尺寸，在安装空间局促的小型设备内部，能灵活布置动力单元的位置，不会和周边的结构件、电气元件产生干涉。整机自重800克，在轻型移动设备、AGV小型驱动轮这类对自重敏感的应用场景里，不会给整体结构带来过多的负载负担。

　　在实际选型适配的时候，需要注意这款电机的输出轴径向负载上限，因为行星减速结构的输出轴支撑轴承距离轴端有一定距离，悬臂安装传动轮的时候要尽量让传动轮贴近安装法兰端面，减少悬臂长度带来的轴承附加载荷，延长齿轮箱和轴承的使用寿命。接线部分要区分电机动力线和编码器信号线，编码器的信号线要做好屏蔽处理，避免和大功率动力线走同一线束槽，防止动力线的电磁干扰导致编码器脉冲计数出错，影响闭环控制的精度。日常维护时不需要额外给齿轮箱加注润滑脂，出厂时已经填充了长效润滑脂，在额定负载工况下可以满足长期免维护的使用需求，适合在批量生产的标准化小型设备上使用，能降低后期的设备维护成本。
