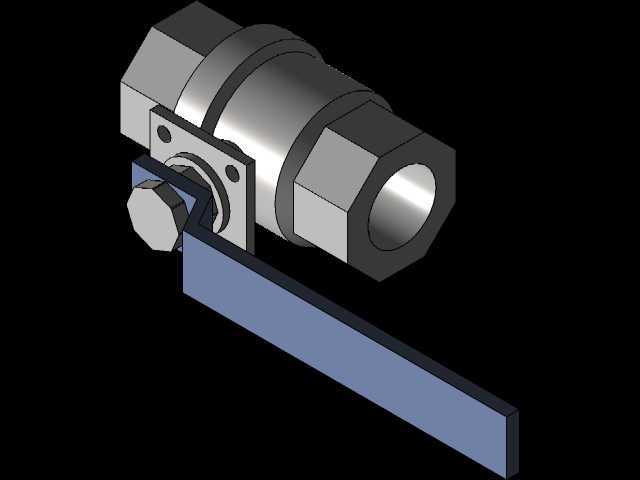

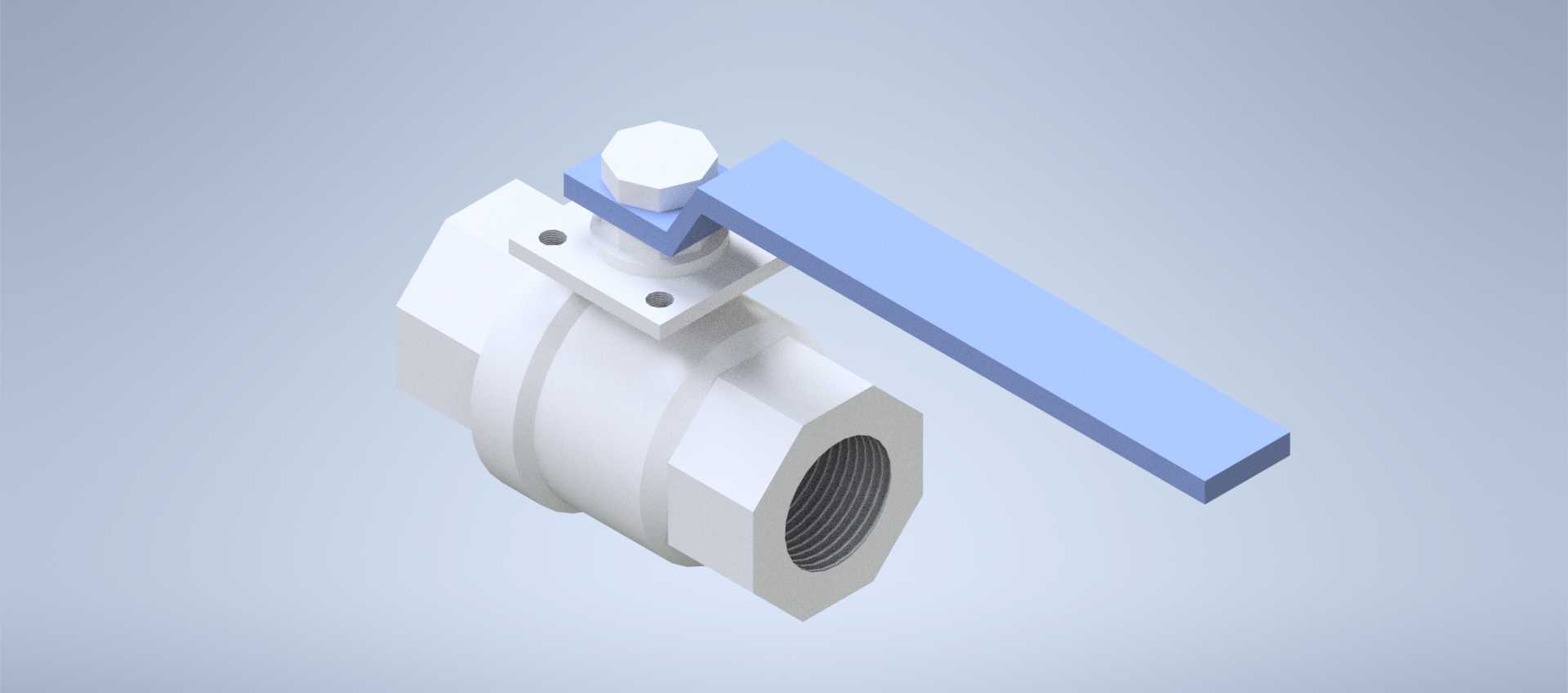

一英寸内螺纹手动球阀结构设计

　　在民用给排水、小型化工支路、暖通循环水、压缩空气支管路等场景中，小通径手动截断阀的选型一直偏向结构紧凑、操作便捷、维护成本低的品类，这款1英寸规格的手动球阀，正是针对这类中小管径管路的通断控制需求完成的结构设计。从实际安装场景来看，1英寸的公称通径刚好匹配DN25规格的管路系统，两端采用内螺纹连接形式，不需要额外搭配法兰片、焊接工装，现场安装时仅需在管端加工对应标准外螺纹，缠绕密封生料带后直接旋入阀体即可，安装边界控制灵活，既可以适配明装的车间压缩空气支管，也能嵌入空间局促的设备内部冷却回路，不会因为安装结构冗余挤占周边管路、电控元件的布置空间。

　　从功能特性上看，这款球阀采用浮动球密封结构，球体与阀座密封面的贴合精度经过结构校核，当手柄转动90度时，球体的通孔完全对齐或者垂直于管路通道，实现全开或者全关的状态切换，没有节流调节的设计冗余，避免了半开状态下高速流体冲刷密封面导致的密封失效问题。操作端采用扁平式加长手柄，力臂长度经过核算，即使管路内存在0.6-1.0MPa的常规工作压力，操作人员不需要借助加力杆，仅靠手部力量就能完成启闭操作，手柄表面做了平直防滑结构设计，戴劳保手套操作时也不会出现打滑脱手的情况。阀杆部位采用下装式防飞出结构，即使阀腔内部出现异常压力升高，阀杆也不会被介质压力顶出造成泄漏，填料压盖的位置预留了调整空间，长期使用出现填料磨损泄漏时，不需要拆解整个阀门，仅需拧紧压盖螺栓就能补偿填料的压缩量，降低现场维护的工作量。

　　设计过程中优先考虑了通用互换性，所有结构尺寸都参照常用的内螺纹球阀行业规范，阀体采用六角外形结构，安装时可以用普通活动扳手卡住阀体六角部位施加扭矩，不需要定制专用工装，避免安装过程中因为受力不当导致阀体变形。流道部分做了全通径结构设计，全开状态下球体通孔的通径与管路通径基本一致，介质流经阀门时的压力损失极小，不会在阀腔内部形成明显的紊流区，既降低了管路输送的能耗，也减少了介质中杂质在阀腔内部沉积的概率，适合输送清水、压缩空气、无强腐蚀性的轻质油品等常见工业介质。密封副的材料搭配考虑了常规工况的耐受需求，阀座采用改性聚四氟乙烯材质，摩擦系数低，启闭扭矩小，同时具备较好的耐温耐腐性能，能够覆盖-10℃到120℃的常规工作温度区间，满足大多数民用、普通工业场景的使用要求。

　　从安装边界的细节来看，阀门全开时手柄的朝向与管路走向平行，全关时手柄与管路走向垂直，现场操作人员不需要靠近阀门观察阀位，仅通过手柄的朝向就能快速判断阀门的开关状态，避免误操作。阀体两端的螺纹长度经过校核，旋入标准长度的管螺纹后，不会出现螺纹旋入过深顶到球体、或者旋入深度不足导致密封失效的问题，阀杆顶部的手柄连接部位采用扁方结构加螺母锁紧，长期操作不会出现手柄与阀杆之间的打滑空转，连接可靠性更强。整体结构没有多余的外置零部件，外形轮廓规整，外部没有突出的尖锐棱角，在设备内部密集排布管路时，不会刮蹭周边的线缆、软管，也不容易在设备搬运、检修过程中被磕碰导致手柄变形、阀位偏移。
