石油天然气卧式小型分流压力容器

　　在油气田地面集输、井口处理场站的工艺布局里，这类卧式小型分流压力容器是站场工艺管汇段的核心处理单元之一，区别于大型立式三相分离器，这类小型卧式分流容器更多承担单井或多井来液的初级气液分流、介质缓冲与多路分配功能，适配小规模集输站、井场撬装处理装置的紧凑安装需求，不需要额外搭建大型设备基础，能直接集成在撬装工艺模块上，大幅缩减站场建设的现场施工周期。

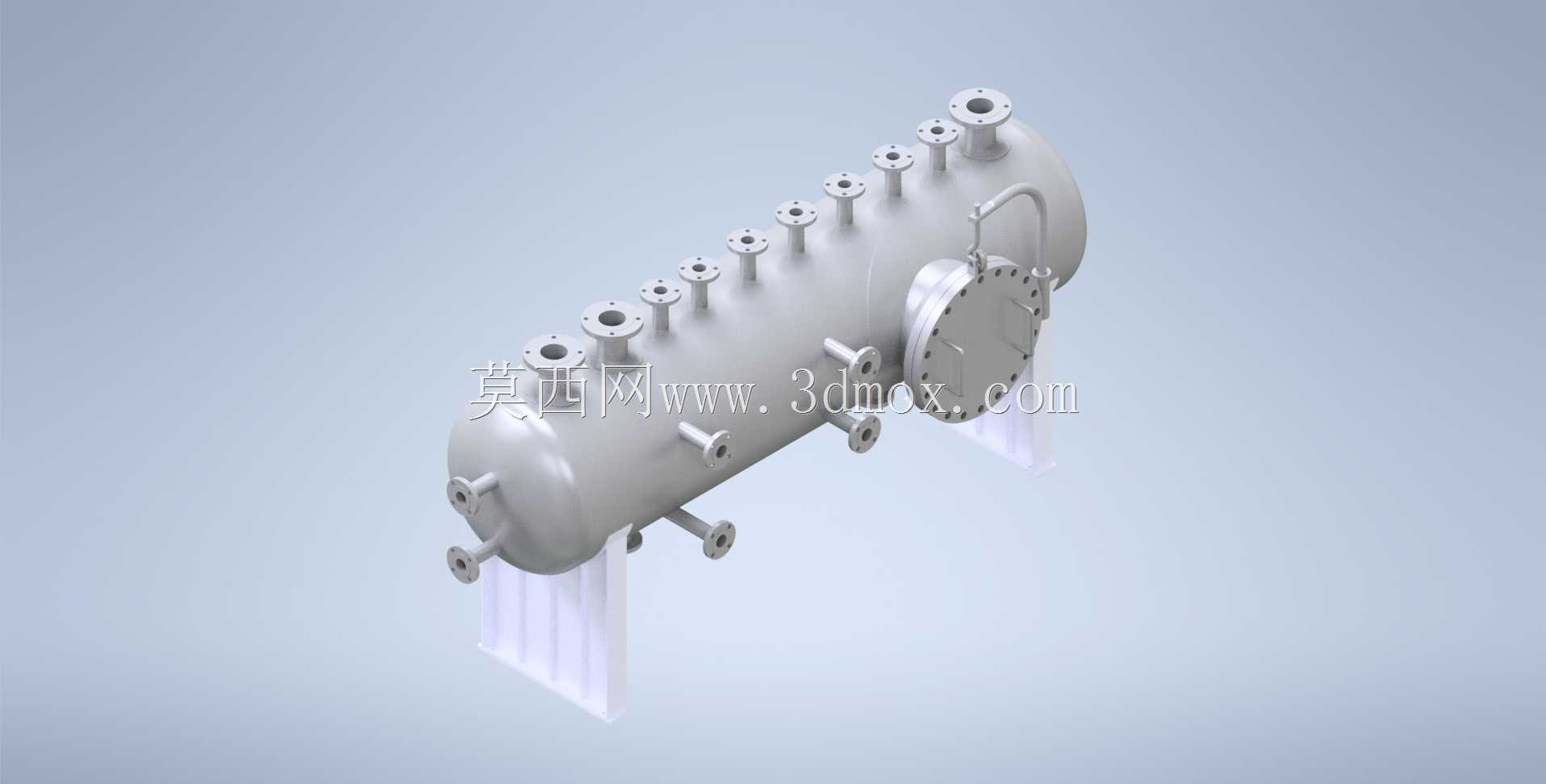

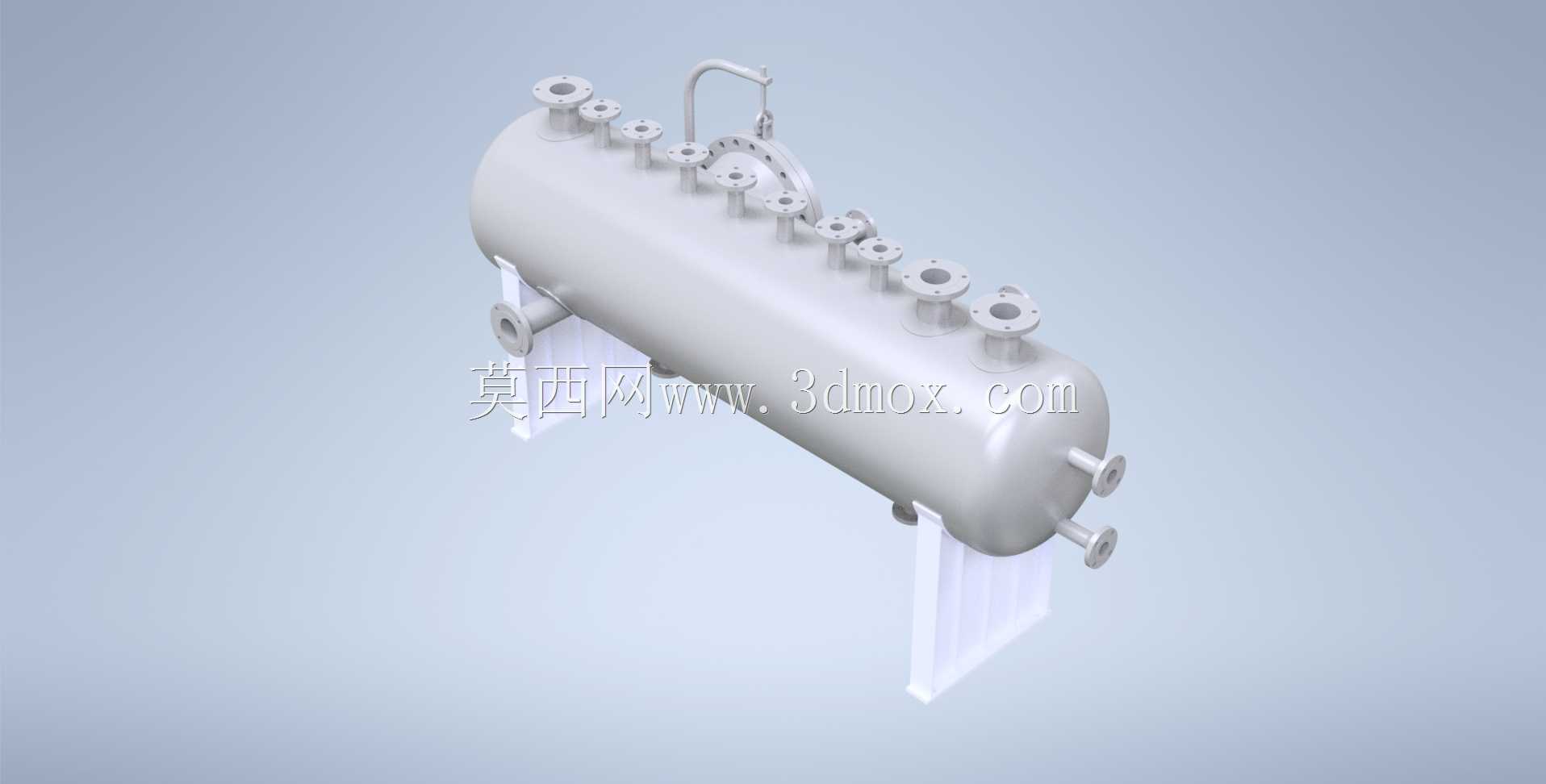

　　从结构设计逻辑来看，筒体采用标准等径直筒段搭配标准椭圆封头的结构形式，整体沿水平方向布置，相比立式容器，卧式结构能在相同容积下降低设备整体高度，适配井场、小型站场的限高安装要求，同时卧式筒体内的气液界面面积更大，初级气液分离的流场更稳定，能减少气相携液量，降低下游管路的液击风险。筒体顶部沿轴向等距布置多组外伸接管，这些接管对应不同的工艺支路，可分别接入气相输出、压力检测、安全阀泄放、放空、多路来液汇入等功能接口，接管全部采用带颈对焊法兰连接形式，法兰密封面选用突面结构，适配中低压工况下的密封要求，现场安装时不需要在筒体上额外开孔焊接，直接通过法兰配对即可完成管路对接，能有效降低现场安装的焊接作业量，也方便后期运维时的管路拆装调整。

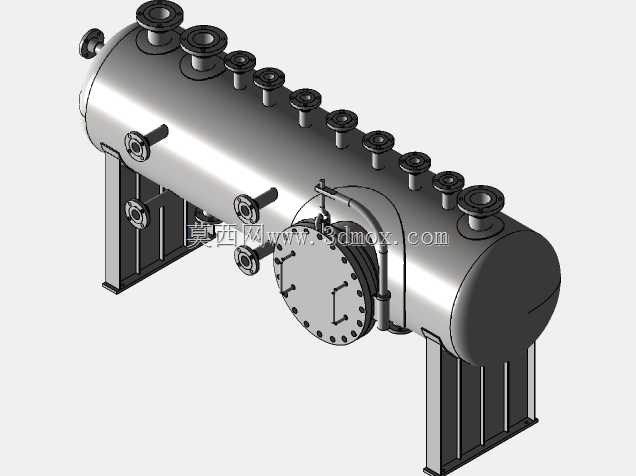

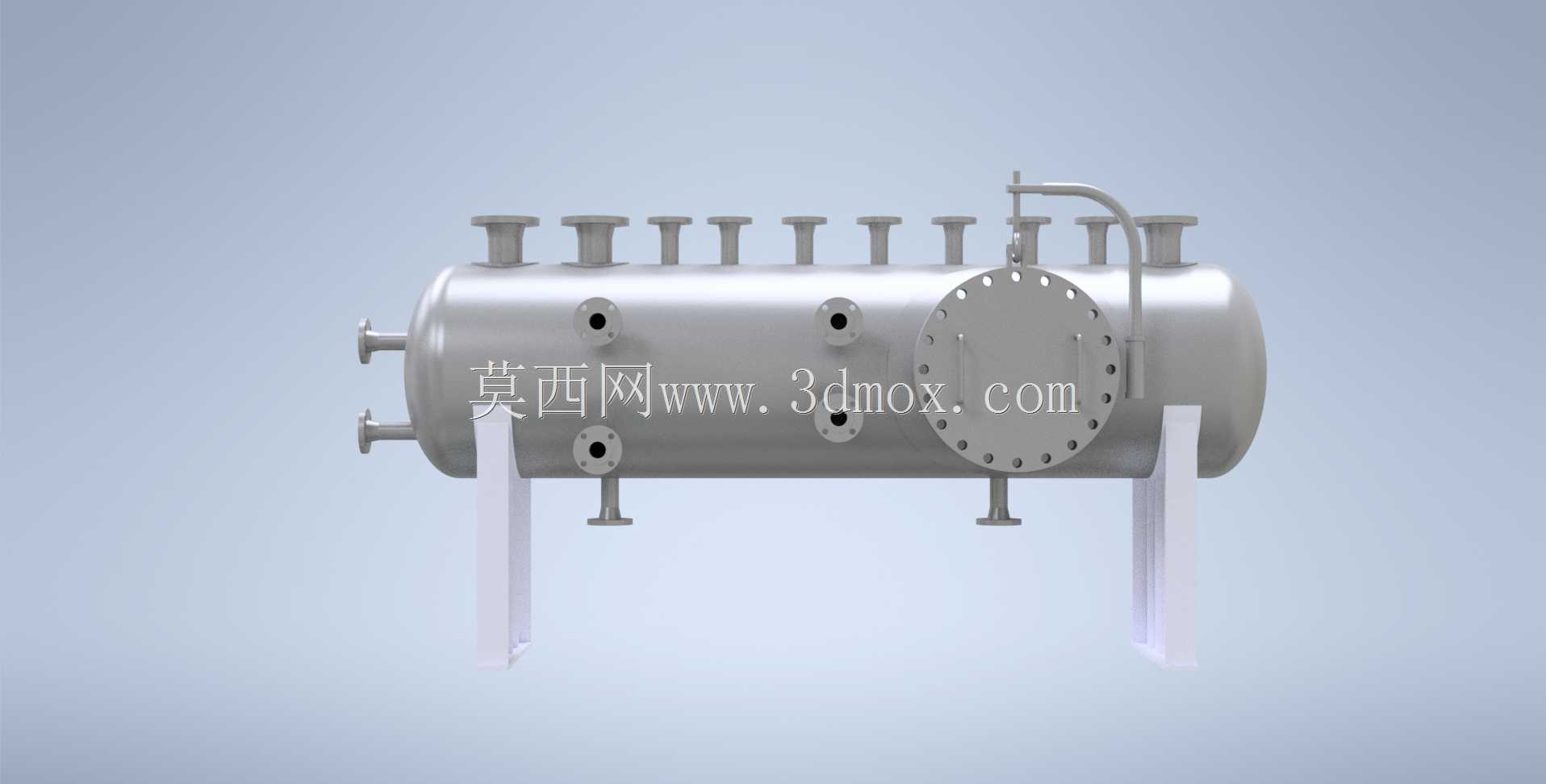

　　筒体端部采用快开盲板结构搭配法兰压盖，这种设计主要是为了满足定期开罐检查、清理筒体内沉积杂质的需求，快开结构不需要完全拆卸所有法兰螺栓，运维人员松开锁紧机构即可开启端盖，相比传统法兰盲板能大幅缩短检修作业时间，盲板上设置的吊环结构适配现场小型吊装工具的作业要求，单人即可配合完成端盖的开启与复位操作。筒体底部沿轴向布置多组鞍式支座，支座的地脚螺栓孔采用长圆孔设计，能补偿设备运行过程中因温度变化产生的轴向热胀冷缩位移，避免筒体或连接管路产生额外的热应力，支座的安装高度预留了底部排液管路、排污阀的安装空间，不需要额外抬高设备基础即可完成底部排污组件的安装。筒体侧面布置的多组径向接管，分别对应液位检测接口、液相输出接口、排污接口、温度检测接口，所有接口的伸出长度都满足法兰螺栓拆装的操作空间要求，不会出现相邻法兰螺栓拆装时工具干涉的问题。

　　从流场设计的角度，筒体内在入口位置设置了简易的入口缓冲挡板，能避免高速来液直接冲击筒体壁面造成局部冲蚀，同时对来流进行初步的动能耗散，让气液两相在筒体内有足够的停留空间实现重力分离，气相沿筒体上部空间流动，经顶部气相接管输出至下游处理单元，液相在筒体底部沉积，达到设定液位后经液相输出接口输送至下游储液或处理单元，设备顶部设置的安全阀接口可直接安装弹簧式安全阀，当筒体内压力超过设定阈值时自动泄放，保障设备运行压力在设计允许范围内。

　　安装边界方面，这类小型卧式分流容器的整体长度控制在撬装模块的标准宽度范围内，筒体直径适配常规撬装框架的层间高度，所有外接法兰的端面都预留了足够的管路安装操作空间，设备整体重心沿筒体轴向居中布置，鞍式支座的间距经过载荷核算，能保证满液状态下筒体的挠度在允许范围内，不会因长期载荷产生筒体变形。在实际应用场景中，这类设备除了油气田井场的初级分流，也可应用于小型化工装置的介质缓冲分配、压缩空气系统的气水分离等工况，只要调整接口的公称压力与密封形式，即可适配不同介质、不同压力等级的工艺需求。建模过程中所有法兰、接管、封头的尺寸都遵循压力容器相关标准规范，筒体壁厚经过强度核算，能满足对应设计压力下的强度要求，所有焊接位置的结构都符合压力容器焊接节点的标准形式，可直接用于工艺方案评审、撬装模块布局校验、安装施工交底等环节，不需要额外调整结构尺寸即可对接常规管路配件的标准模型。
