黄铜材质1/4英寸内螺纹手动球阀结构

　　在小型气动控制回路、实验室气路布设、低压给排水支路、小型液压润滑系统这类对管路通断控制有紧凑安装需求的场景里，小口径内螺纹球阀的应用占比一直不低。这款两端为1/4英寸PT内螺纹的黄铜球阀，核心作用就是在管路系统中实现介质通路的快速切断与导通，相比同口径的截止阀、闸阀，它的操作行程更短，手柄转动90度即可完成全开全关动作，日常运维中操作人员不需要反复拧动手轮，单手就能完成开关操作，在设备旁侧操作空间局促的安装点位上，这种操作特性的优势格外明显。

　　从结构设计逻辑来看，这款球阀采用了最经典的两片式阀体结构，主体材质选用黄铜，一方面是黄铜本身的切削加工性能优异，在批量加工阀体的内螺纹、密封槽、球芯安装腔时，刀具损耗更低，加工尺寸精度更容易保证；另一方面黄铜在水、低压空气、矿物油这类常见工业介质里的抗腐蚀表现足够稳定，不需要额外做表面防腐处理就能满足多数常规工况的使用要求，同时黄铜材质的自重较轻，安装在薄壁管路或者小型设备面板上时，不会给管路连接端带来额外的承重负担。

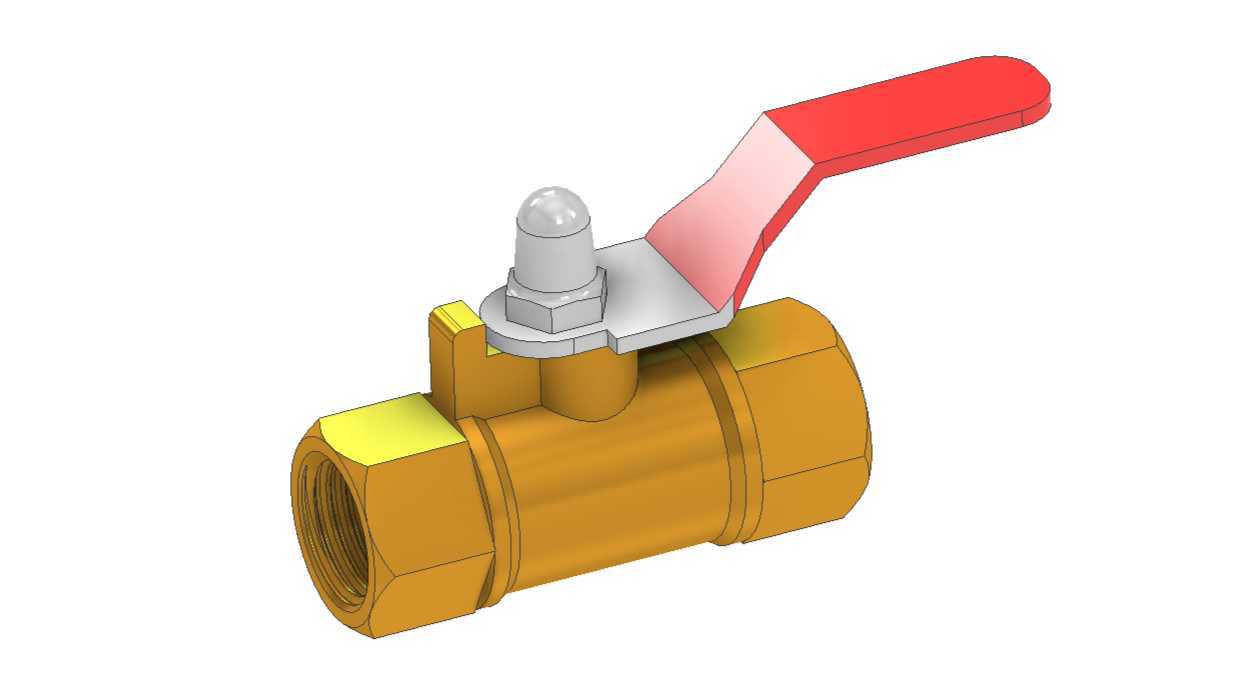

　　具体到结构细节，球芯的密封配合面做了高精度的研磨处理，和阀座密封件贴合后能在额定工作压力范围内实现零泄漏，阀杆部位采用了防吹出结构设计，即使在管路带压的状态下操作，阀杆也不会因为内部介质压力的作用被顶出阀体，避免了介质外泄的安全隐患。手柄部分采用了扁平式的加长杠杆结构，红色的手柄涂装一方面是工业现场里阀门类部件的标准警示色，方便操作人员在密集排布的管路里快速识别阀门位置，另一方面加长的力臂设计能降低操作力矩，即使是长期使用后密封件出现轻微老化、操作阻力变大的情况，操作人员也不需要借助额外工具就能完成开关动作。

　　从安装边界尺寸来看，这款球阀的两端内螺纹为PT55度密封管螺纹，螺纹有效啮合长度符合常规管螺纹连接的标准要求，安装时只需要在螺纹端缠绕适量生料带或者涂抹螺纹密封胶，拧入对应外螺纹接头就能实现可靠密封，不需要额外加装密封垫片。阀体的六角外形设计是专门为管路安装预留的扳手夹持位，安装时可以用普通活动扳手或者开口扳手卡住阀体六角部位拧紧，不会因为拧动时的力矩损坏阀体外形或者内部密封结构。整体的轴向长度控制得非常紧凑，在安装空间狭窄的设备内部气路、仪器仪表的配套管路里，不需要为阀门预留过长的安装空间，就能完成管路的串接安装。

　　在实际选型匹配的时候，这款球阀适配的介质包括常温状态下的清水、压缩空气、矿物润滑油、低压惰性气体等，不适合用于高温蒸汽、强腐蚀性酸碱介质、含固体颗粒的浆液类介质的通断控制，因为这类介质要么会加速密封件的老化损坏，要么会磨损球芯的密封配合面，导致阀门出现内漏。日常维护过程中，只需要定期检查阀杆部位的密封填料是否有渗漏，操作手柄是否有松动，不需要对阀体内部做频繁拆解，整体的维护成本极低，非常适合在不需要频繁调节流量、只需要通断控制的管路支路上长期使用。

　　建模过程中，对阀体的流道部分做了等径设计，阀门全开状态下的流道通径和两端连接管路的通径基本一致，介质流经阀门时的压力损失非常小，不会因为加装了阀门导致整个管路的介质流通效率出现明显下降。阀杆和球芯之间采用了扁位传动的结构，相比销钉连接的结构，这种传动方式的受力面积更大，长期频繁操作也不会出现传动部位磨损打滑的问题，能保证手柄转动角度和球芯的转动角度完全同步，避免出现开关到位但球芯实际没有转到全开全关位置的情况。
