卧式油气分离压力容器结构设计

　　在油气集输、化工介质处理的场站现场，这类卧式分离压力容器是核心的工艺处理单元，承担着混合介质的气液分离、杂质截留与缓冲稳压的核心作用，区别于立式分离设备，卧式结构的罐体拥有更大的液相沉降空间，在处理大流量、高含液量的混合介质时，能有效降低介质在罐内的轴向流速，给气液两相足够的分离停留时间，避免气相携带液滴进入下游管网造成液击、设备腐蚀等问题。从结构设计逻辑来看，整个罐体采用等直径圆筒搭配两端标准椭圆封头的焊接结构，椭圆封头的曲面过渡能有效分散罐内工作压力带来的应力集中，相比平盖封头可以在同等承压等级下降低板材厚度，控制设备整体重量。

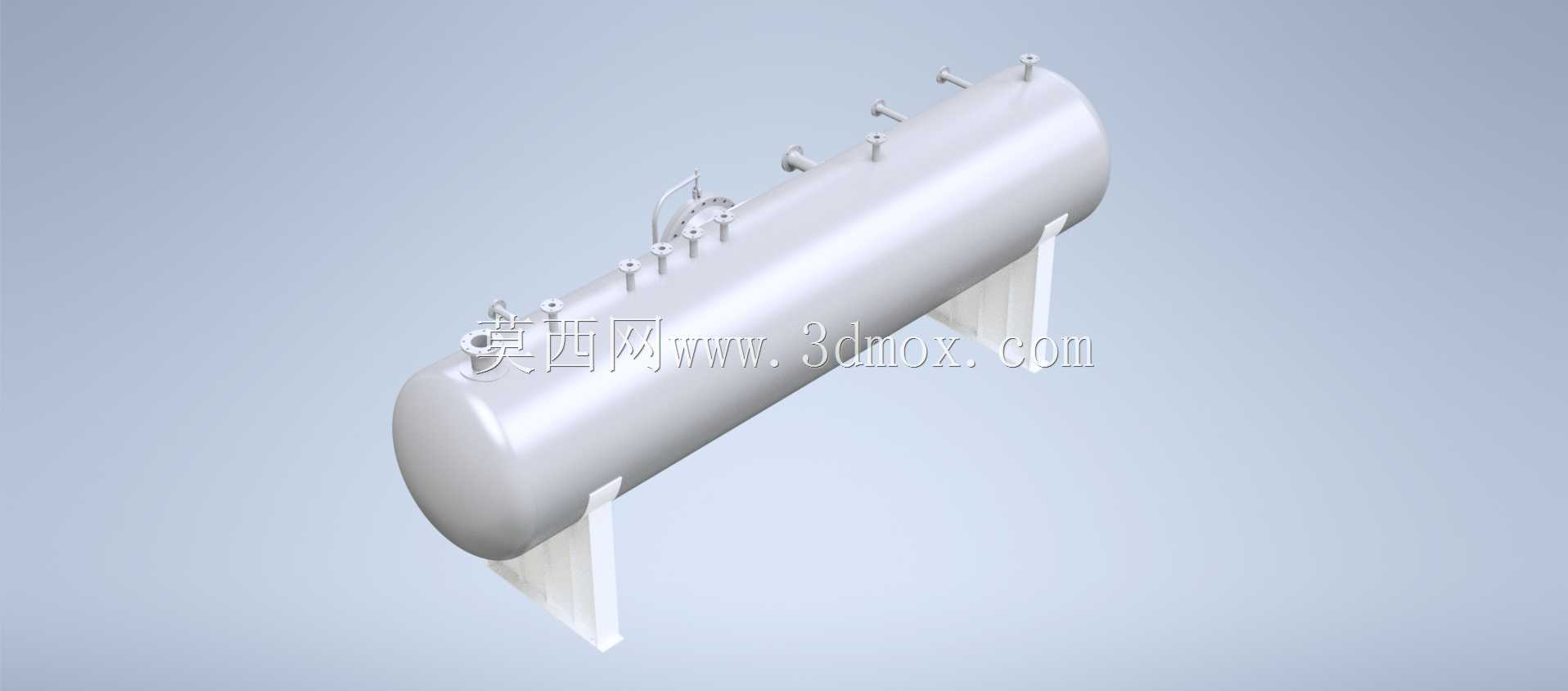

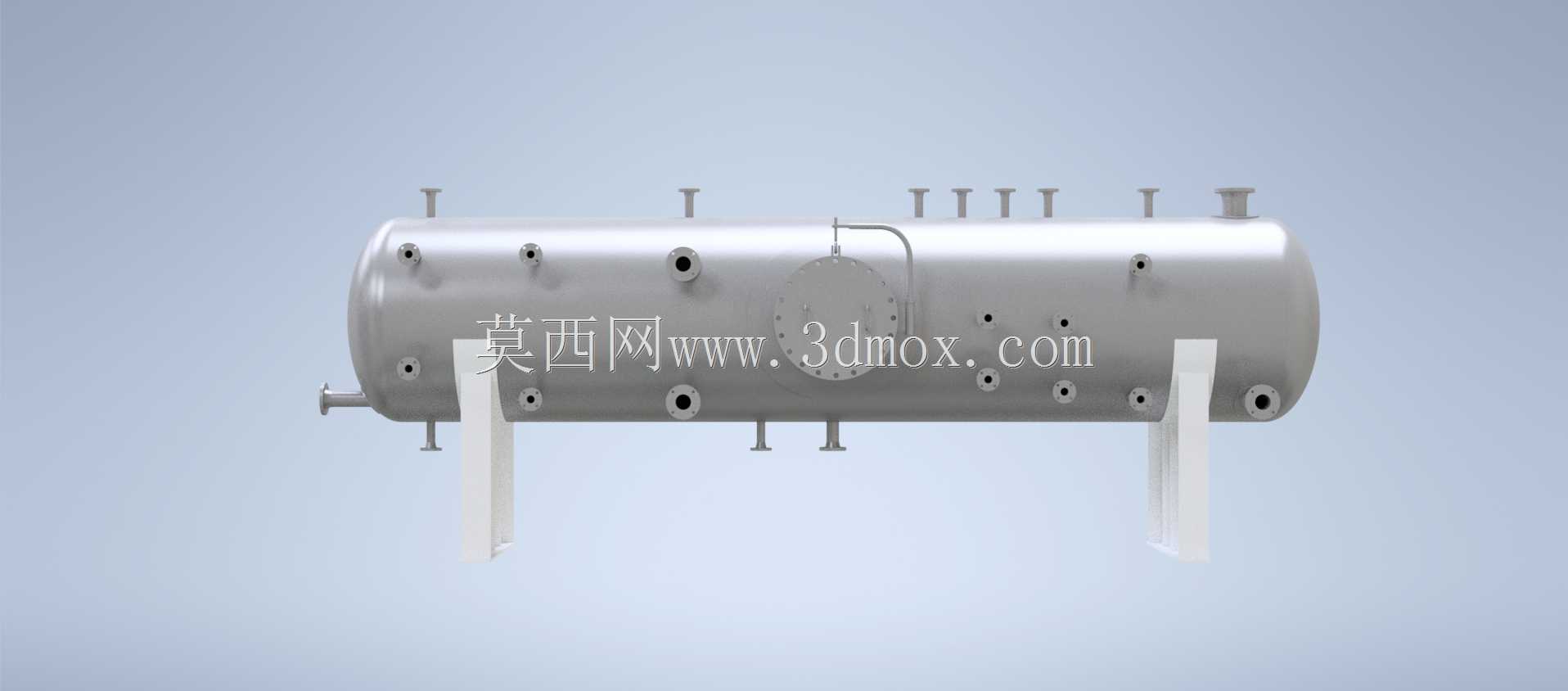

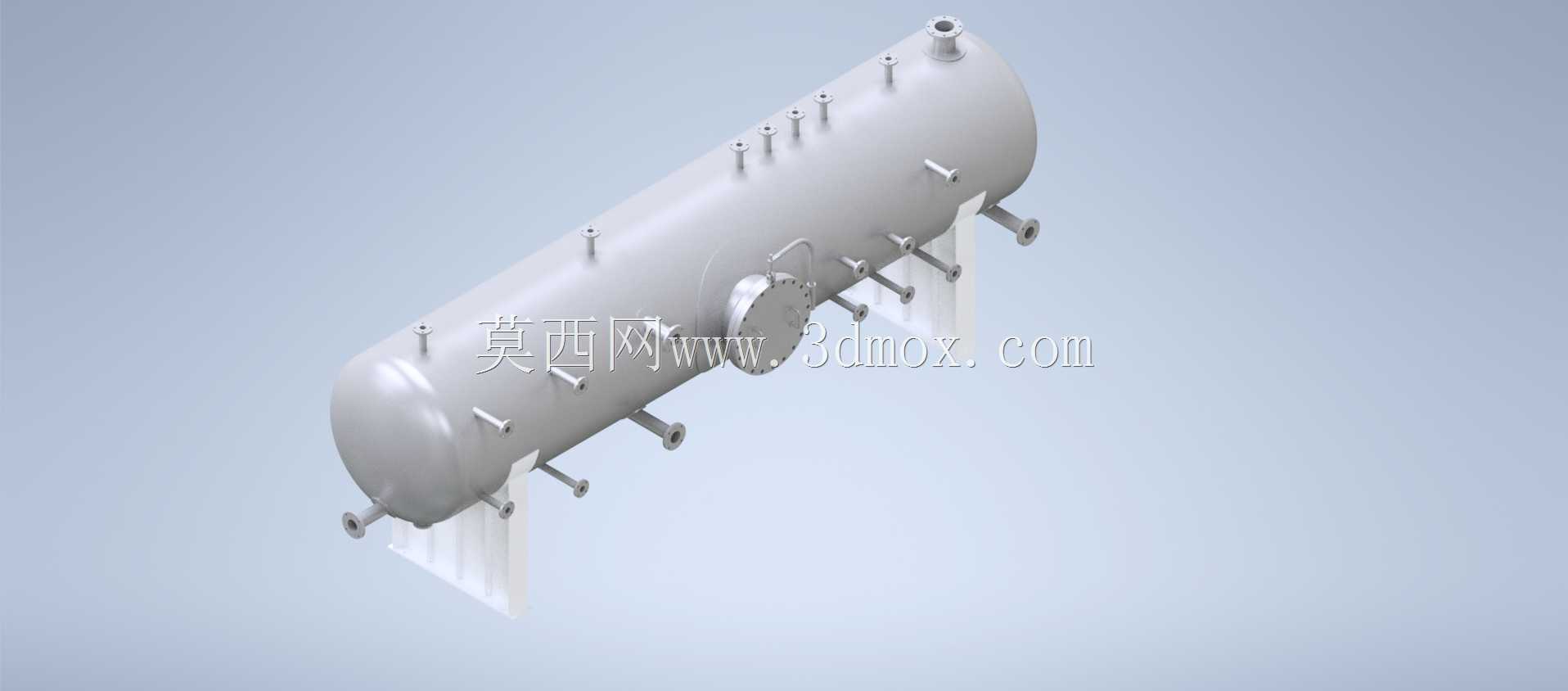

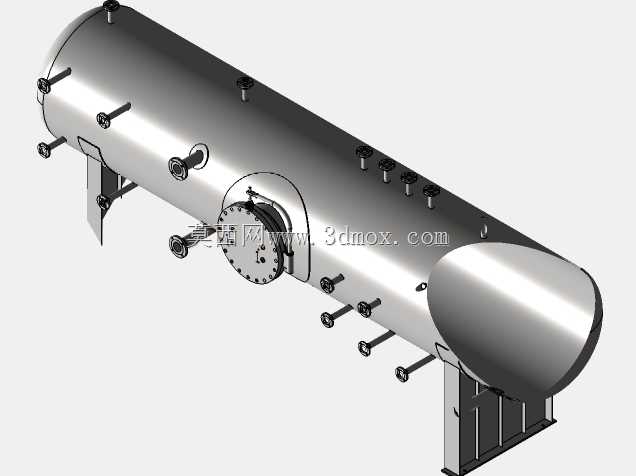

　　罐体顶部沿轴向均匀布置的多组小口径接管，分别对应不同的功能接口：靠近进料端的接口用于安装安全附件，包括压力检测、温度检测的仪表取源部件，以及超压泄放的安全阀接口；沿罐体轴向排布的其余接口为气相出口，可根据下游不同用气单元的需求分路输出，减少外部管线的分叉焊接工作量。罐体侧面布置的不同口径接管，分别对应介质进料口、液相排污口、液位计接口以及人孔结构，其中人孔采用带回转臂的快开结构？不，本次设计的人孔为法兰压紧式结构，布置在罐体侧面中部位置，方便检修人员进入罐内检查分离元件、清理沉积杂质，人孔法兰的密封面采用凹凸面结构，搭配耐介质腐蚀的缠绕垫片，保证承压状态下的密封可靠性。

　　罐体底部的鞍式支座是卧式容器的标准支撑结构，两个支座分别布置在靠近两端封头的位置，其中一个为固定支座，地脚螺栓采用全孔配合，另一个为滑动支座，地脚螺栓孔为长圆孔，能够补偿罐体在温度变化、压力波动下产生的轴向热胀冷缩位移，避免支座与罐体连接位置产生额外的附加应力。在内部结构设计上，罐体进料端设置有入口缓冲器，能够让高速进入罐内的混合介质快速减速，避免介质直接冲击罐壁造成局部冲蚀；罐体内部沿轴向设置有多层丝网除沫元件，能够捕捉气相中携带的微小液滴，让液滴聚结长大之后依靠重力沉降到罐体底部的液相空间；罐体底部设置有液相收集槽，连通外部的液相出口，能够及时将分离出的液相介质排出，避免液位过高淹没气相空间影响分离效果。

　　从安装边界来看，这类卧式分离容器的安装需要预留足够的侧向操作空间，尤其是人孔一侧需要留出不小于1.2米的检修通道，顶部的安全阀、仪表接口位置需要留出操作与校验空间，底部的排污口需要对接废液收集管线，安装时需要保证罐体沿轴向有千分之三的坡度，坡向排污口一端，方便罐内沉积的杂质与液相能够完全排空。在实际工况适配中，这类设备可以根据处理介质的不同调整内部元件的材质与结构，比如处理含硫介质时，罐体接触介质的一侧需要堆焊耐腐蚀层，处理含固体颗粒的介质时，需要在罐内入口处设置防冲挡板，减少颗粒对罐壁的磨损。设计过程中需要重点校核罐体在工作压力、自重、介质重量、风载、地震载荷共同作用下的壁厚强度，校核鞍座位置的局部应力，校核接管开孔处的补强强度，保证设备在全生命周期内的结构安全。同时，罐体上的所有接管法兰都采用标准压力等级的法兰件，能够和现场通用的工艺管线直接对接，减少非标配件的采购与加工成本，法兰的密封面形式根据介质特性与压力等级匹配，避免出现密封失效泄漏的问题。
