重型支架式定向工业脚轮结构设计

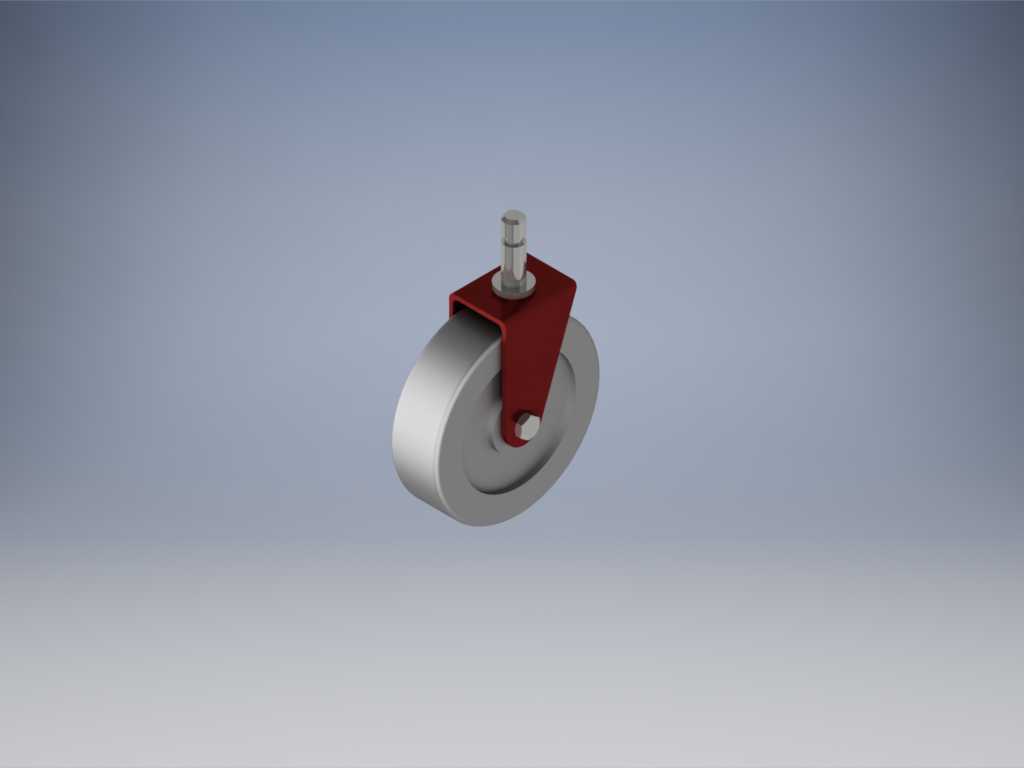

　　这款定向工业脚轮的三维结构，核心服务于车间周转工装、重型货架、固定式工位设备的短距离移位场景，区别于万向脚轮的转向功能，该款定向轮的行走轨迹固定，在直线推移的工况下不会出现方向偏移，适配需要精准对位停靠的生产线旁物料架、重型工具柜等设备，避免推移过程中轮组偏摆导致的对位偏差问题。从结构组成来看，整个脚轮分为轮体、安装支架、轮轴、顶部安装柱四个核心部分，轮体采用实心金属材质设计，轮面做了圆弧过渡处理，接触地面时不会出现尖锐棱边刮划环氧地坪的问题，同时圆弧轮面在经过地面微小焊缝、凸起颗粒时，能通过接触面的形变缓冲降低推移阻力，相比平面轮面的轮组，过障时的卡顿感明显降低。

　　安装支架采用单侧折弯式钢板结构，支架上部做了加厚处理，顶部的安装柱直接与设备底部的安装孔配合，通过螺栓锁紧后即可完成固定，这种单臂支架的设计相比双侧包裹式支架，在后期维护更换轮体时不需要完全拆卸整个支架，只需要抽出轮轴即可完成轮体更换，大幅降低设备运维的拆装工作量。设计过程中，轮轴与支架的配合位置预留了足够的润滑脂存储腔，长期使用过程中可以通过支架上的注油孔补充润滑，避免轮体转动时出现干磨异响，同时轮轴与轮体的配合处加装了耐磨衬套，衬套采用自润滑材质，即使在重载工况下也能保证轮体转动顺畅，不会出现轮体卡滞导致的推移费力问题。

　　从安装边界来看，这款脚轮的顶部安装柱直径适配常规工业设备的标准安装孔位，安装面到轮底的总高度控制在通用脚轮的安装尺寸区间内，替换同规格旧脚轮时不需要调整设备底部的安装结构，直接对位锁紧即可完成替换。轮体的宽度经过载荷校核，单轮额定承重覆盖常规中型工业设备的载荷需求，支架的折弯角度经过力学仿真验证，在承受额定载荷冲击时，支架不会出现永久变形，轮轴的剪切强度也满足满载工况下的推移、轻微撞击的受力要求。

　　在实际应用场景中，这类定向脚轮通常会与同规格万向脚轮搭配使用，在设备底部的两个固定端安装定向轮，操作端安装万向轮，既保证推移时的方向可控性，又能满足转向调整的需求，相比全万向轮的配置，这种搭配方式在长距离直线推移时更省力，也不会出现轮组互相干涉导致的行走卡顿。轮体的金属材质设计相比橡胶轮、尼龙轮，更适配车间内存在金属切屑、焊渣掉落的工况，不会因为尖锐碎屑扎入轮面导致轮体损坏，耐高温性能也更好，在焊接工位旁的设备上使用时，不会因为焊渣飞溅烫坏轮面，使用寿命相比非金属轮体提升数倍。支架表面做了防锈涂覆处理，在潮湿的车间环境、偶尔接触切削液的场景下也不会出现锈蚀剥落的问题，长期使用后依然能保证结构强度。整个结构的建模过程中，所有配合面都按照实际加工公差做了间隙预留，轮体与支架侧壁之间预留了足够的间隙，避免加工误差导致轮体转动时与支架发生摩擦，顶部安装柱的锁紧位置做了防松结构设计，设备长期移动震动时不会出现安装螺栓松动导致的脚轮脱落问题。
