多焊缝形式框架组件结构设计

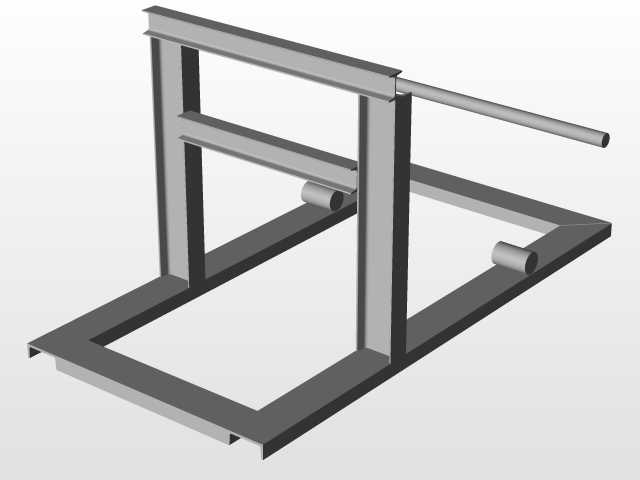

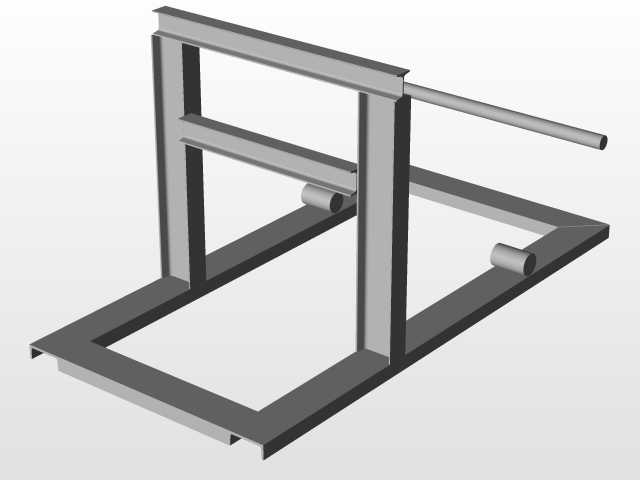

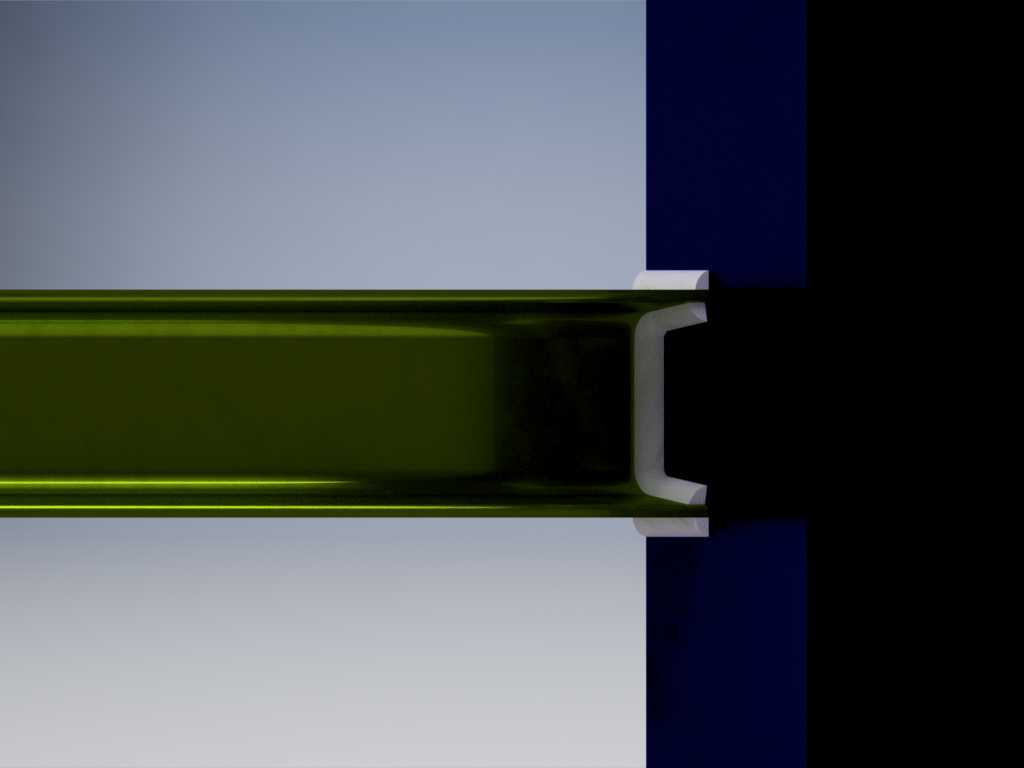

　　在非标自动化生产线、小型物料承载工位以及轻型设备的基座搭建场景中，这类带多类型焊缝的框架组件是十分常见的结构承载单元，不同于标准型材拼接的可调式机架，该组件采用焊接成型的工艺路线，整体刚性更强，不存在型材拼接的连接间隙，在承受周期性交变载荷时不会出现紧固件松动的问题，适合对安装基准稳定性要求较高的工位使用。从结构组成来看，底部采用两根平行的矩形型钢作为主承载梁，梁体两端设置了带安装孔的端板，端板与主承载梁之间采用角焊缝满焊连接，安装孔的位置公差控制在±0.2mm范围内，可直接通过膨胀螺栓或T型螺栓与地面、设备平台完成固定，不需要额外加工过渡连接板。

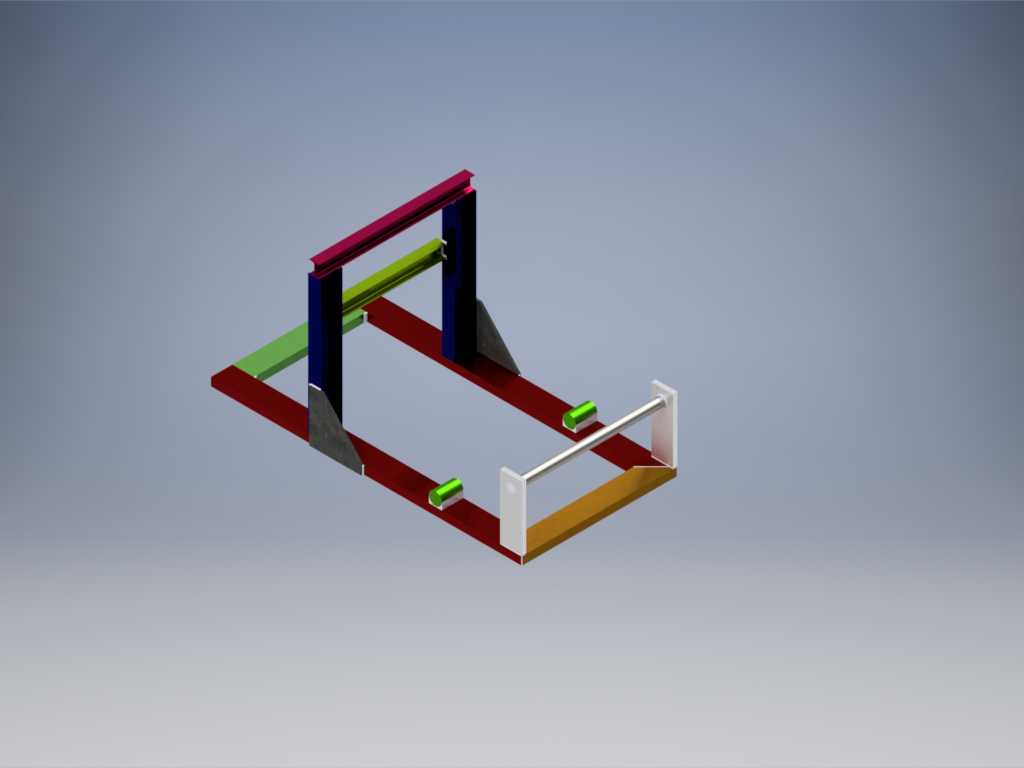

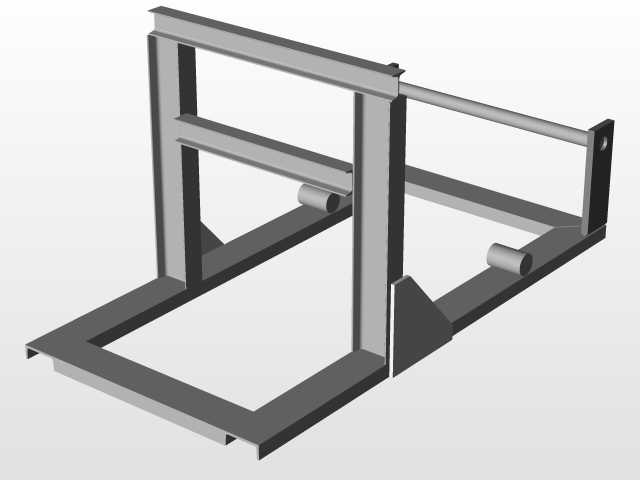

　　主承载梁上方垂直布置两根立柱，立柱与底部主梁的连接位置增设了三角形加强筋板，筋板与立柱、主梁的连接采用双面角焊缝，焊脚尺寸根据型材壁厚匹配，既避免焊接烧穿薄壁型材，也能保证连接处的抗扭强度，抵消设备运行时产生的侧向倾覆力矩。立柱顶部设置横向连接横梁，横梁截面尺寸略小于立柱，采用插接后焊接的方式固定，形成顶部的稳定框架结构，可用于安装传感器支架、防护挡板或者小型执行元件的安装座。框架前端设置的横向圆杆导向件，通过两个L型折弯支座固定在底部主梁上，支座与主梁之间采用段焊方式连接，既保证连接强度，也减少全焊带来的焊接变形，圆杆与支座的配合孔采用间隙配合，可根据实际使用需求更换不同直径的导向杆，适配不同规格的滑动组件。

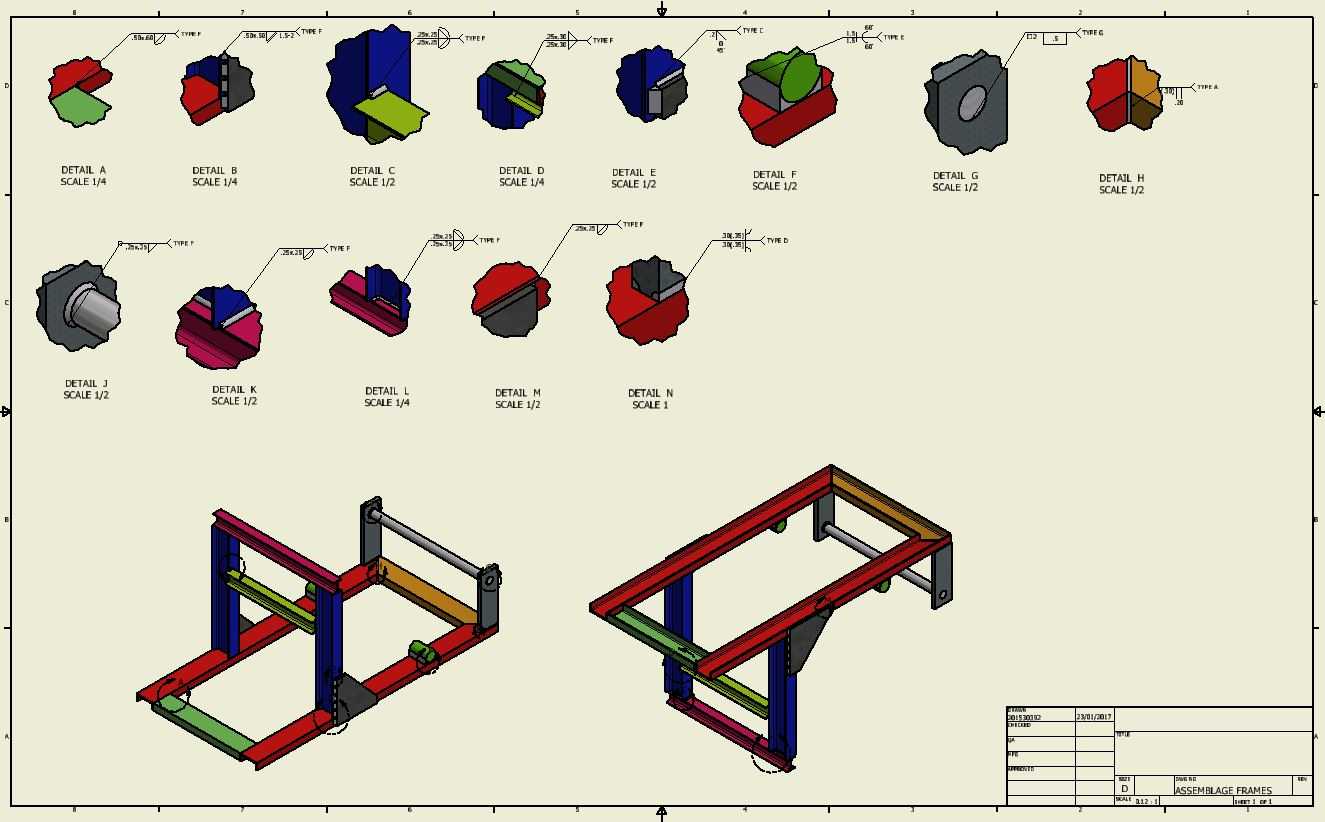

　　底部主梁上预留的两个小型安装座，采用塞焊方式与主梁固定，安装座上加工有内螺纹孔，用于固定缓冲挡块或者位置检测开关，安装座的位置可在焊接前根据实际工位的行程需求调整，不需要后期二次钻孔破坏主梁的结构强度。设计过程中，针对不同连接位置的受力特性匹配了对应的焊缝形式：承受静载荷的连接位置采用连续角焊缝，承受冲击载荷的加强筋位置采用坡口焊缝加角焊缝的组合形式，需要后期调整部件位置的连接点采用段焊预留调整余量，所有焊缝的布置都避开了应力集中的转角位置，减少焊接残余应力对框架整体精度的影响。

　　从安装边界来看，该框架组件的底部安装孔距适配常见的工业铝型材平台孔系，也可直接固定在混凝土地面上，整体高度控制在常规操作位的适配范围内，不会遮挡操作人员的作业视线，框架内部的净空尺寸可容纳宽度在主梁间距范围内的工件滑台或者输送组件，侧向没有突出的尖锐结构，避免现场作业时的磕碰风险。实际投产制作时，可先将各型材零件按定位工装拼接点焊，验证整体尺寸公差符合要求后再完成满焊作业，焊接后可通过振动时效处理消除残余应力，再对安装基准面进行铣削加工，保证各安装面的平面度与平行度要求，相比铸件机架，这类焊接框架的生产周期更短，可根据现场需求快速调整结构尺寸，在中小批量的非标设备搭建场景中具备更高的适配性，能够满足轻型装配工位、检测工位以及小型物料缓存工位的承载需求，不需要额外增加复杂的支撑结构即可独立完成安装使用。
