PING超声波测距传感器结构三维建模

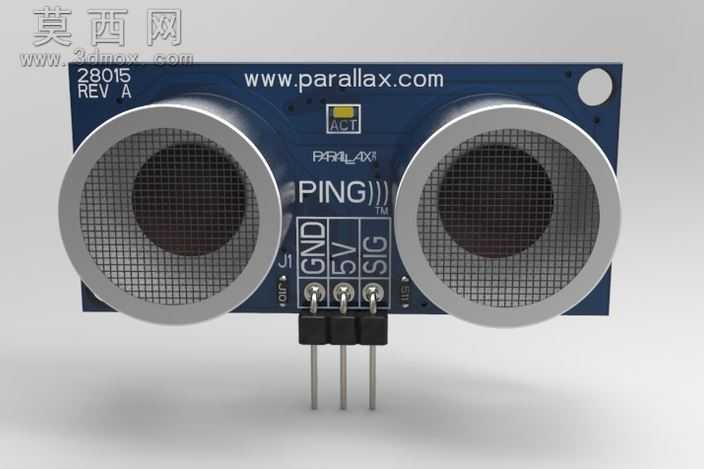

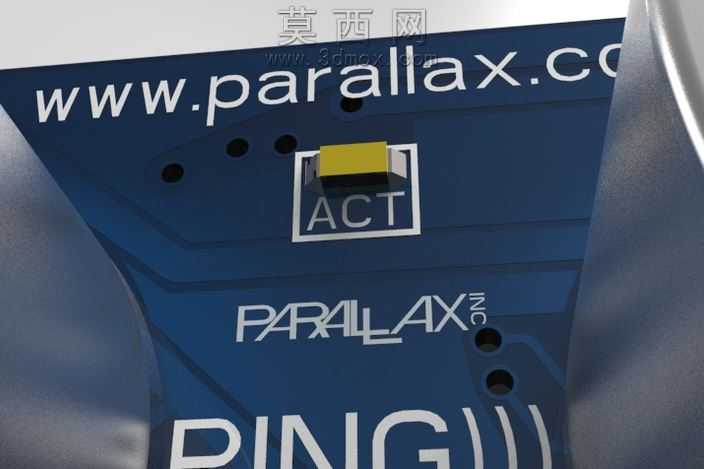

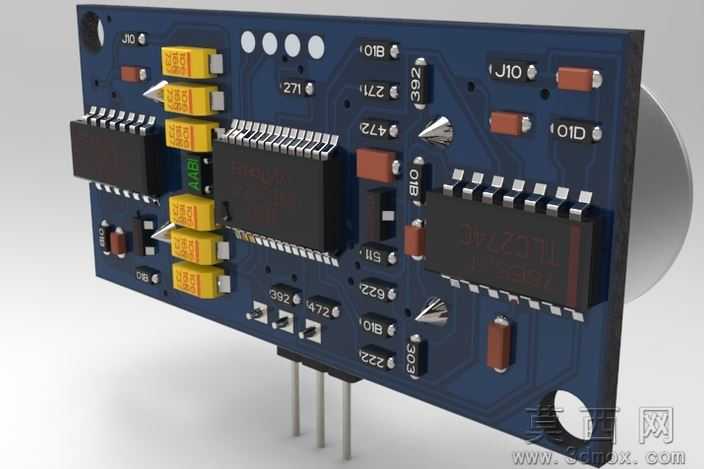

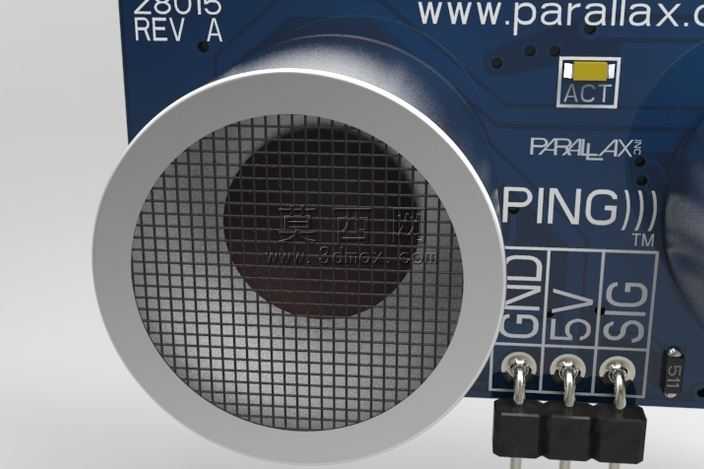

本次三维建模围绕Parallax PING超声波测距模块展开，完整还原该测距传感器的实物结构与外观细节。建模初期先对实物模块进行尺寸测绘，确定PCB基板的长宽厚参数、两个超声换能器的外径与安装间距、排针引脚的间距与伸出长度等核心尺寸，保证整体比例与实物完全一致。建模过程中，先构建PCB基板的基础实体，在基板表面还原丝印层的标识内容，包括引脚定义标注、品牌标识、产品型号字样，通过凹凸贴图与材质分区实现丝印的真实质感，区分基板的哑光蓝底色与白色丝印的视觉差异。针对两个核心的超声换能器，分别构建外圈的银色金属防护环、内部的网状声窗结构，对网状结构采用阵列建模方式还原网格的疏密与通透质感，金属环部分赋予磨砂金属材质，模拟实物的铝合金外壳质感，声窗部分采用半哑光的深色塑料材质，还原换能器振膜外防护网的视觉效果。引脚部分建模时区分黑色的塑料排针基座与三根金属插针，金属插针赋予亮面金属材质，还原镀锡引脚的光泽感，基座部分采用哑光黑色塑料材质，还原排针塑座的质感。建模完成后进行渲染调试，采用柔和的工作室漫射光源，避免过强的反光遮挡结构细节，调整材质的粗糙度与反射参数，让PCB基板的哑光质感、金属环的磨砂质感、插针的亮面质感形成清晰的层次区分，同时还原模块表面的细微磨砂纹理，避免塑料材质出现过于廉价的塑料感。结构设计上严格遵循实物的装配逻辑，换能器与PCB基板的嵌入深度、排针与基板的焊接位置都完全参照实物的装配关系，保证模型可用于机器人配件的装配仿真、教学演示等场景，也可作为电子模块类建模的参考范例，清晰展现超声波测距传感器的典型结构组成。
