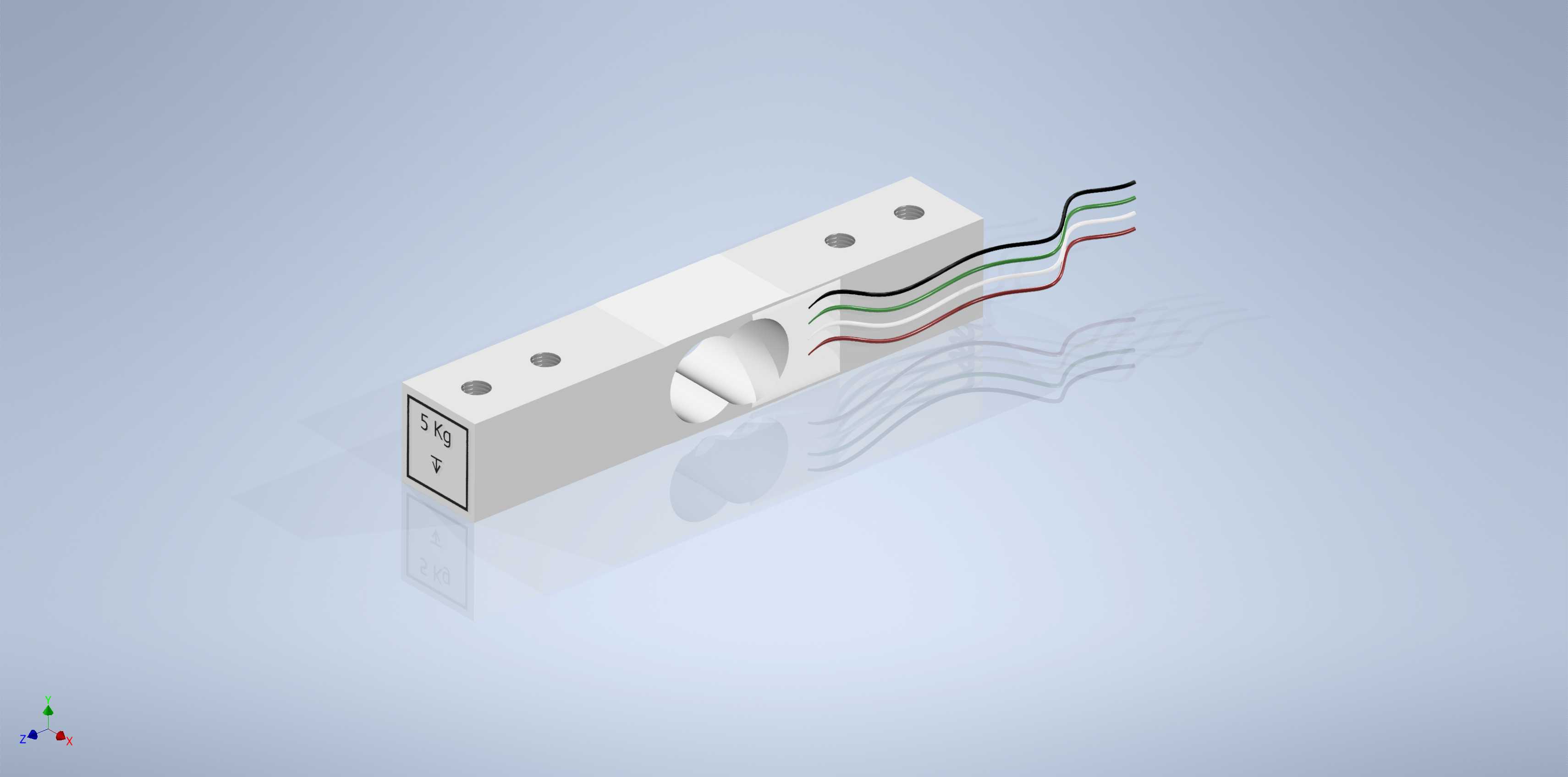

5kg量程直杆式电阻应变称重传感模块

　　在小型定量包装设备、桌面级3D打印耗材收卷张力检测、实验室小型物料配比称重台、智能快递柜小件重量核验、家用厨房智能秤、Arduino开源硬件测力实验平台这类对测力精度、安装空间有明确要求的场景里，小量程直杆式称重传感模块是核心的力电转换部件，这次建模的5kg量程款，正是针对这类低载荷、高集成度需求开发的应变式测力单元。

　　从实际选型适配的角度看，这类平行梁结构的称重模块，核心原理是通过弹性体受载产生的微应变，带动粘贴在梁体应变集中区的电阻应变片发生阻值变化，再通过惠斯通电桥输出与载荷呈线性对应关系的毫伏级电信号，无需额外的复杂机械传动结构，就能直接将垂直方向的压力载荷转换为可被采集电路识别的电信号。建模时首先还原了弹性体的核心结构：整体采用6系铝合金挤压型材加工而成的长条形平行梁结构，梁体中段加工有对称的应力释放圆孔与薄壁应变区，这个区域的壁厚经过力学仿真校核，在5kg额定载荷下的微应变量控制在1000微应变左右，既保证应变片处于最佳的线性工作区间，又能避免过载时梁体发生塑性变形，梁体表面的阳极氧化层也在模型中做了质感还原，对应实际产品的表面处理工艺，起到防腐蚀、抗电磁干扰的作用。

　　安装边界的还原是这类传感器建模的重点，模型中完整保留了梁体两端的固定安装孔位：固定端设置有两个同轴的沉头安装孔，适配M3规格的内六角螺丝，可直接固定在设备的安装基座上，加载端同样设置有两个安装孔，用于固定承载托盘、压头或者被测部件的安装支架，孔位的中心距、沉头深度都按照实际工业级产品的安装尺寸做了1:1还原，结构设计人员在做设备整体装配时，可以直接调用这个模型核对安装空间，不需要额外测量实物尺寸，避免出现安装干涉、孔位错位的问题。出线端的结构也做了细致还原：梁体尾部预留了出线槽，四根不同颜色的信号输出线从槽内引出，分别对应激励电压正、激励电压负、信号正、信号负四个接线端，线长的预留长度按照常规设备内部布线需求做了等比例建模，布线时可以直接参考模型的出线方向规划走线路径，避免线材与周边运动部件发生剐蹭。

　　从功能特性的还原来看，模型上清晰标注了5kg的量程标识，对应实际产品的额定载荷参数，这类传感器的综合精度一般可以达到C3等级，也就是额定载荷下的综合误差不超过0.02%，完全满足小型称重设备、测力实验的精度需求。在做设备结构设计时，需要注意这类传感器的加载方向必须垂直于梁体的上表面，侧向载荷、偏载都会影响测量精度，甚至损坏弹性体，所以建模时特意保留了梁体的受力方向参考特征，方便设计人员在装配时调整承载部件的安装位置，保证载荷垂直作用在加载端的中心位置。另外，这类传感器的弹性体属于精密受力部件，安装时螺丝的锁紧扭矩需要控制在合理范围，扭矩过大会导致梁体产生预紧应力，影响零点输出，模型中安装孔的周边做了轻微的凸台结构，对应实际产品的安装贴合面，设计时可以在这个位置预留0.1mm左右的安装间隙，避免安装面平面度误差导致梁体受额外应力。

　　在开源硬件、教学实验场景中，这类5kg量程的称重模块常搭配HX711称重AD模块与Arduino开发板使用，直接搭建小型测力、称重装置，模型中出线端的线序颜色按照行业通用的红黑绿白配色做了区分，对应实际接线时的激励、信号定义，学生或者硬件开发者在做结构设计时，可以直接参考模型的出线位置规划电路板的接线端子位置，减少接线错误的概率。在小型工业设备的应用中，这类传感器还常被用于检测物料是否缺料、部件是否到位，比如小型点胶设备的胶桶余量检测、小型送料机构的物料卡滞检测，通过重量变化判断设备的运行状态，相比光电、接近类传感器，它可以直接获取载荷的量化数值，检测结果不受物料颜色、透明度、反光特性的影响，可靠性更高。

　　建模过程中还特意还原了梁体表面的细节特征，比如应变片粘贴区域的轻微打磨痕迹标识、出线端的防水密封胶结构，这些细节虽然不影响整体装配，但能帮助刚接触传感器选型的设计人员理解这类产品的生产工艺：应变片粘贴后需要做密封防护，避免潮气、灰尘影响应变片的粘接强度与绝缘性能，保证传感器长期工作的稳定性。整体模型的结构完全按照量产产品的实际尺寸构建，没有做夸张的艺术化修改，结构工程师在做设备方案设计时，可以直接将这个模型导入装配体，核对安装空间、受力方向、布线路径，大幅缩短选型与结构校核的时间，也可以作为教学演示的三维素材，帮助学习者直观理解平行梁式称重传感器的结构组成与工作原理。
