笔记本两孔电源连接插头结构设计

　　日常消费电子供电链路里，这类两孔电源插头是适配器与设备端供电衔接的核心接触部件，多数应用在笔记本外置电源适配器的输出端，承担低压直流从适配器到笔记本主板供电回路的导通作用，也有部分同结构插头用在小型桌面音箱、便携显示器、低压供电外设的电源接入端，属于低压小功率供电场景里普及率极高的接插组件。从实际使用场景来看，这类插头需要频繁承受插拔动作，用户日常移动设备时会反复拔插电源，因此结构设计上首先要保证插拔手感的一致性，既不能插拔过松导致接触不良、供电中断，也不能插拔过紧导致用户操作费力，甚至长期插拔后磨损插片导致接触电阻升高。

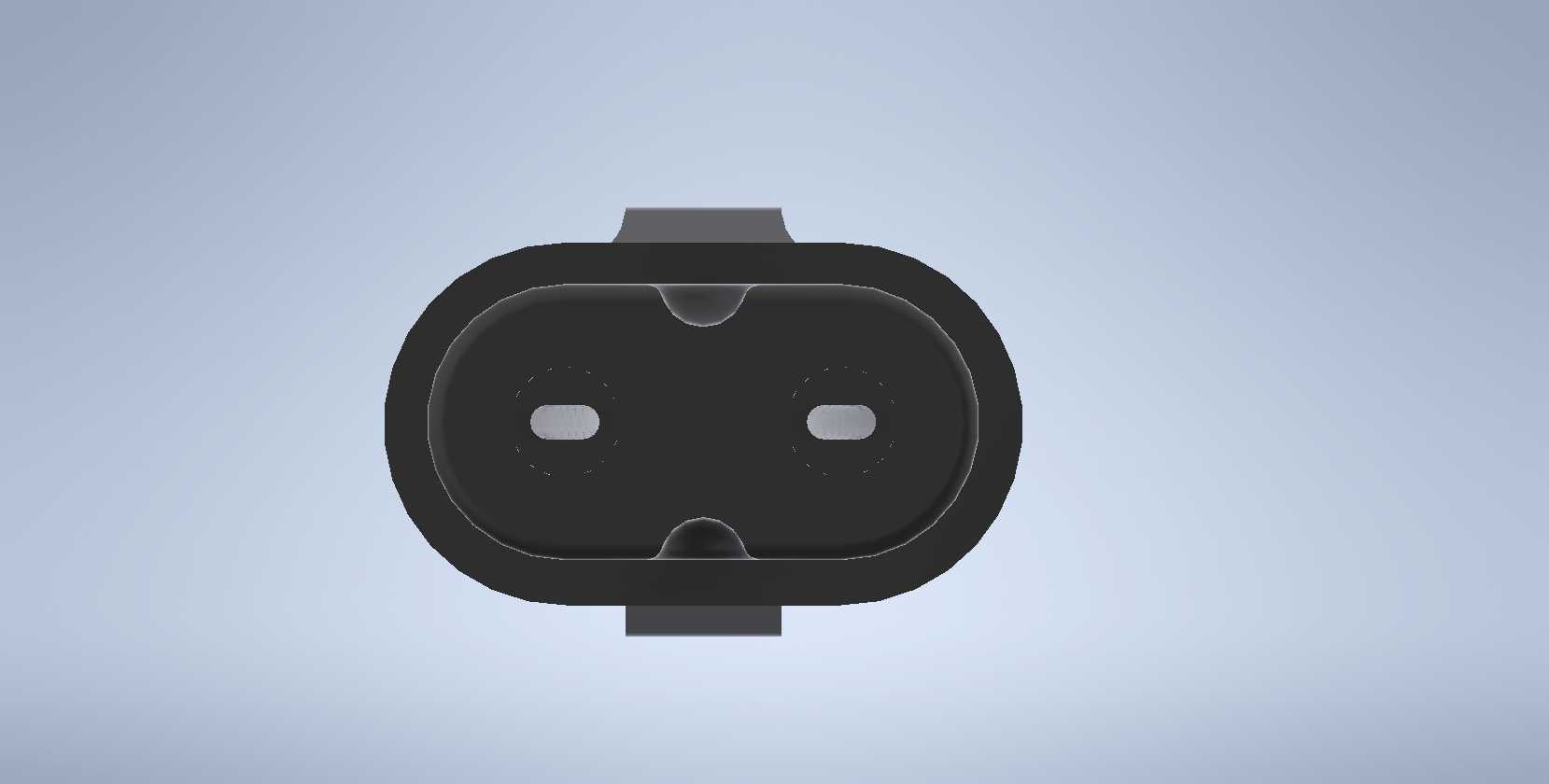

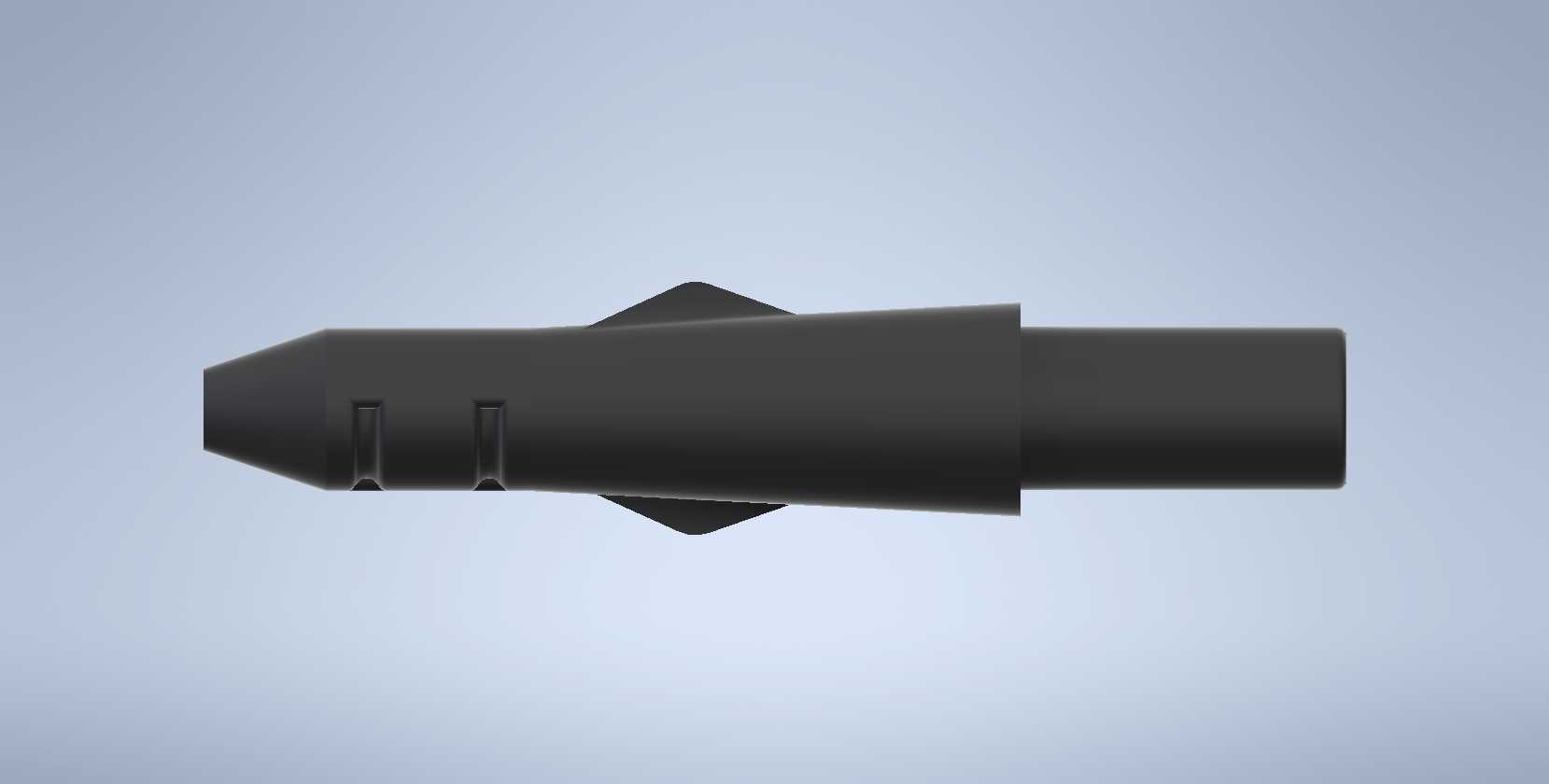

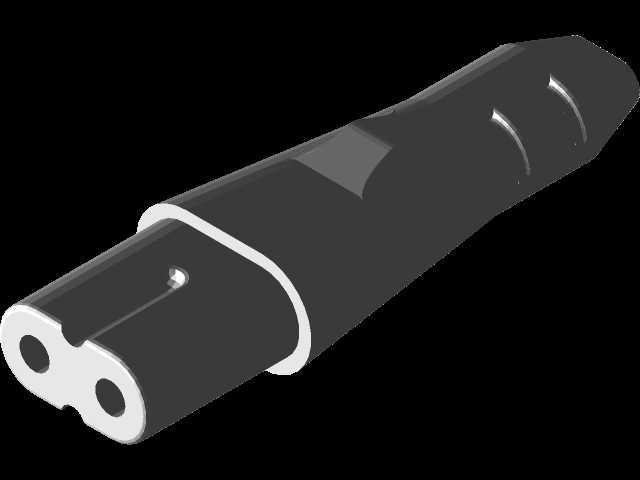

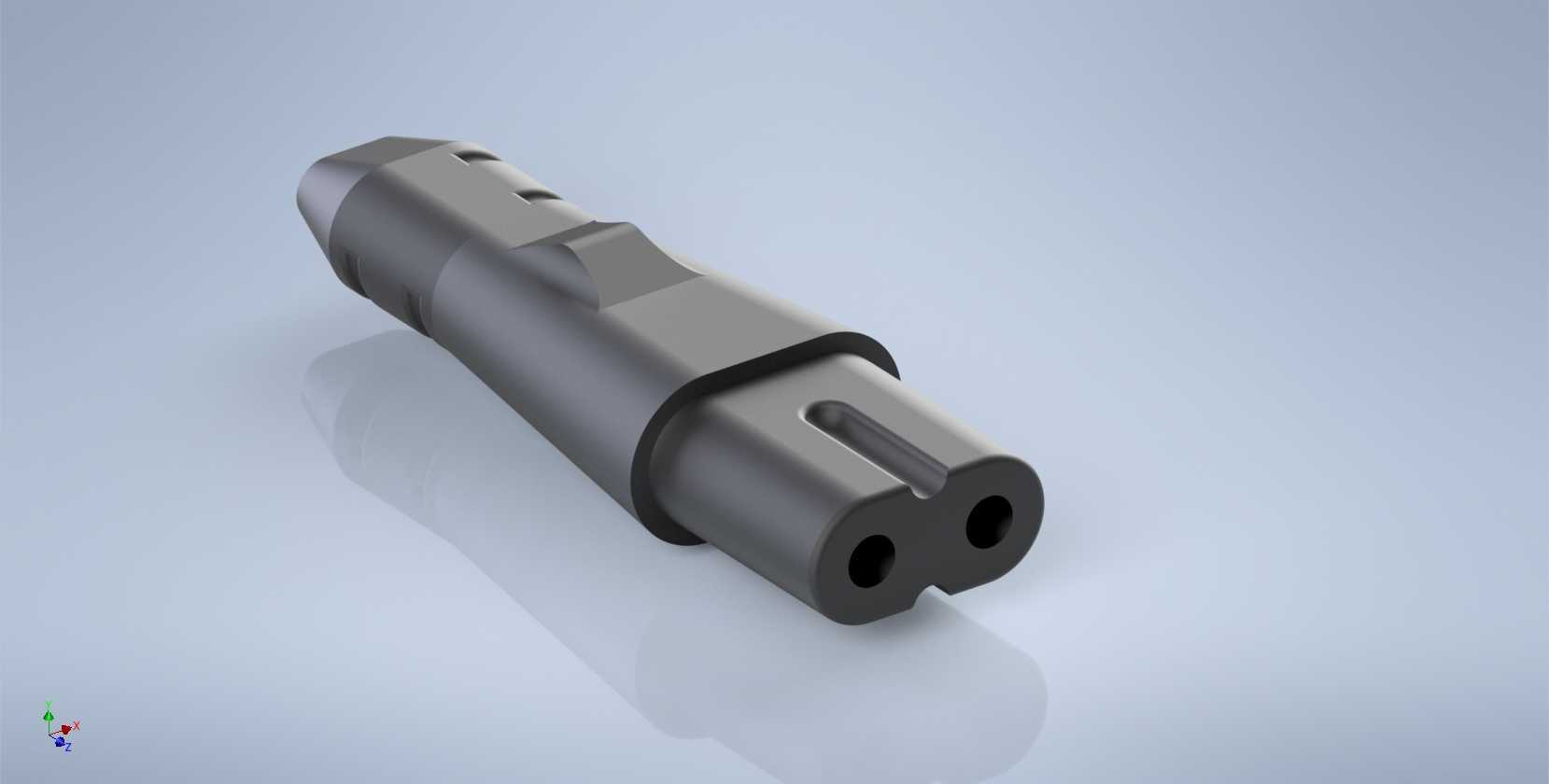

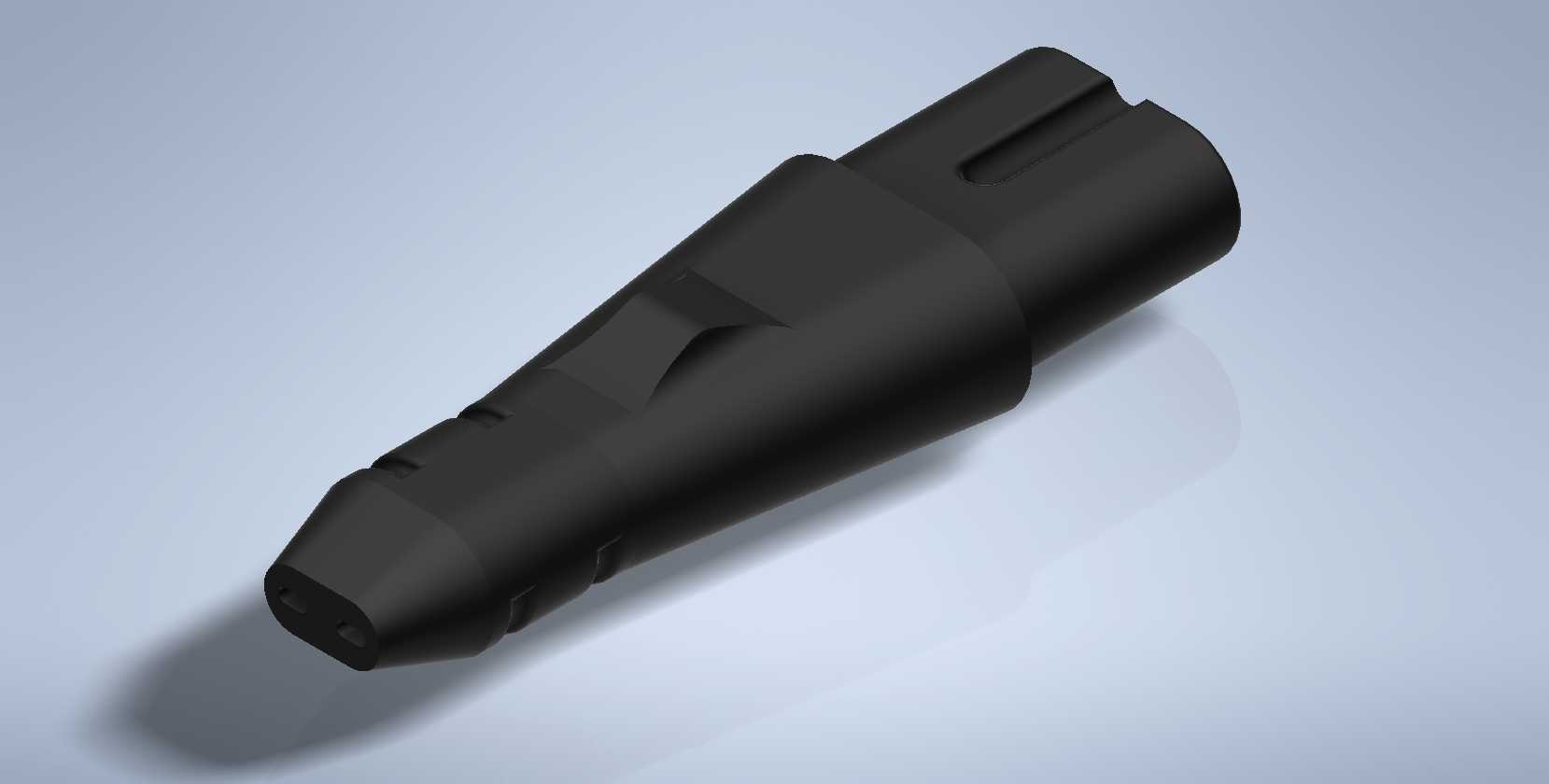

　　设计时首先确定接触端的双孔同轴结构，两个圆柱形插针孔的中心距严格匹配笔记本端电源插座的插针间距，孔位内部的导电接触片采用弹性铜材冲压成型，接触片的预紧力经过反复校核，保证插针插入后接触面积足够，在设备正常工作电流下不会出现局部发热超标的情况，同时插拔力控制在普通用户单手握持适配器即可顺利插拔的区间。插头的外壳采用阻燃绝缘塑料注塑成型，外形做了多段式的阶梯过渡，靠近插合端的位置做了收窄处理，给用户插拔时留出手指握持的施力空间，尾部做了渐扩的锥面过渡，用来包裹电源线的出线位置，内部设计有防弯折的筋位结构，避免电源线在出线位置反复弯折导致线芯断裂，这也是这类电源插头最常见的失效点，设计时特意在尾部外壳内部增加了3道环形的防折凸筋，和电源线外被紧密贴合，分散弯折时的应力，延长线材的弯折寿命。外形尺寸上，插合端面的两个插孔直径匹配常规笔记本电源插座的插针直径，插孔深度保证插针插入后有足够的接触行程，不会因为轻微的外力拉扯就出现松脱，插头整体的外径控制在合理范围，不会因为体积过大遮挡设备上相邻的其他接口。安装边界方面，插头和设备端插座插合后，插头外壳和设备壳体之间预留有足够的安全间隙，不会因为外壳公差导致插合不到位，同时插头外壳的所有棱边都做了圆角处理，避免插拔时棱角划伤用户手部，也不会刮蹭设备的外壳漆面。

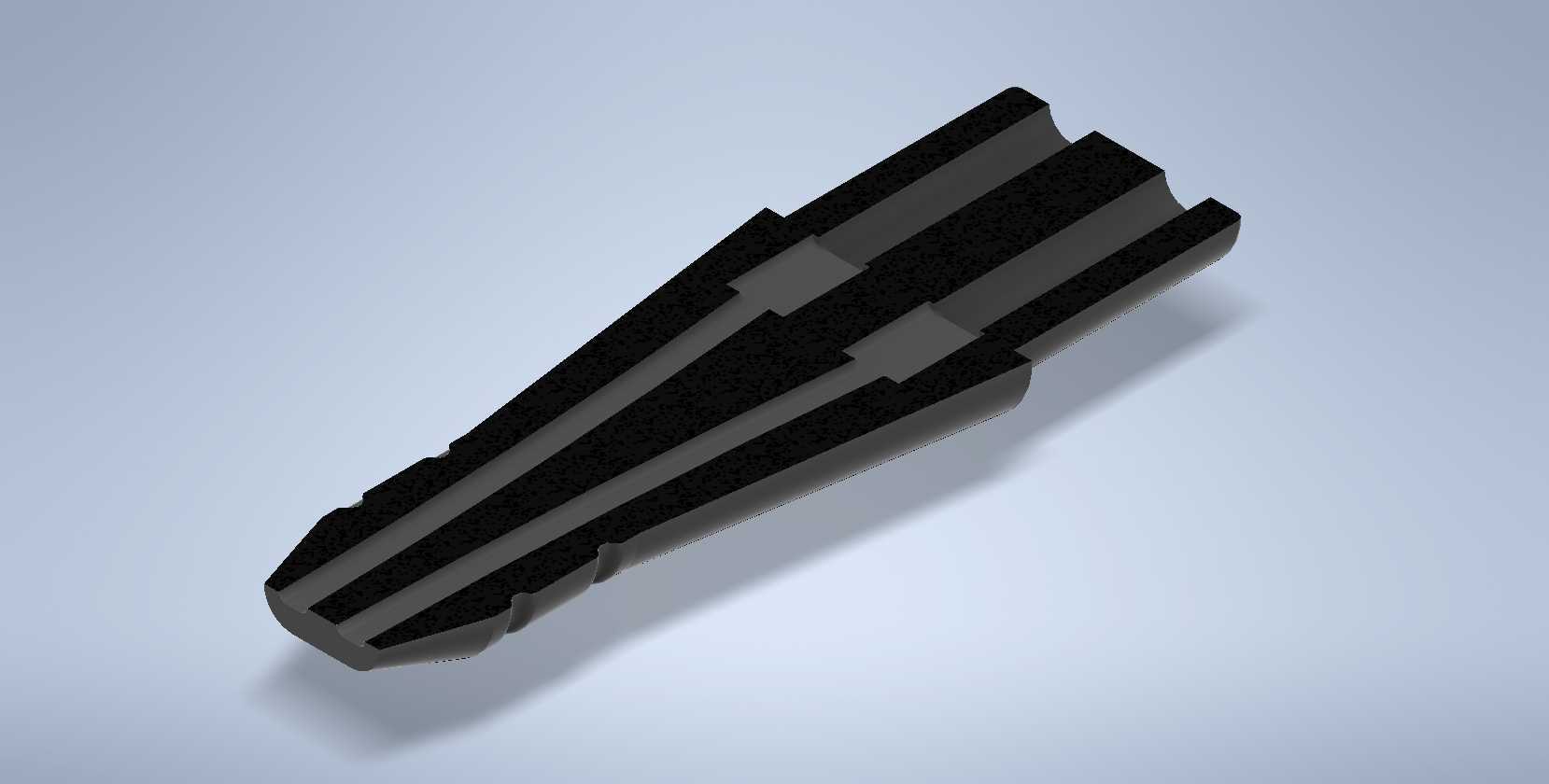

　　内部结构上，导电接触片和电源线的焊接位置设计有固定卡槽，焊接完成后接触片卡在外壳内部的定位槽里，不会因为插拔时的轴向力导致焊点脱开，外壳的上下盖采用卡扣加超声波焊接的方式固定，装配完成后外壳接缝均匀，没有明显的飞边和错位，防护等级满足日常室内使用的防尘防泼溅要求。从结构设计的合理性来看，这类插头没有多余的复杂结构，所有的外形特征都是围绕使用可靠性和操作便利性设计，比如外壳上的两道凹陷防滑槽，刚好对应用户插拔时拇指和食指的施力位置，插拔时手指不会打滑，外壳的材质选用耐温阻燃的工程塑料，长期通电工作时内部接触片产生的微量热量不会导致外壳变形，也能在出现意外短路时阻止火焰蔓延。

　　在实际的建模过程中，需要重点关注插合端面的形位公差，两个插孔的同轴度、中心距公差要控制在合理范围，否则会出现插不进去或者插合后松动的问题，外壳的壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷，尾部的防折结构要和线径匹配，既不能太松导致防折失效，也不能太紧导致装配时压伤线材外被。这类接插件虽然结构不算复杂，但直接关系到设备供电的稳定性，每一处细节的尺寸偏差都可能导致接触不良、供电中断甚至发热起火的风险，因此设计时每一个配合尺寸都要结合实际使用场景反复校核，兼顾生产装配的工艺性和长期使用的可靠性。
