Flipsky6354无刷直流电机10mm深轴结构

　　在个人电动代步装备、小型动力改装项目的动力选型环节，小封装大功率的无刷直流电机一直是结构设计人员关注的核心部件，这类部件既要满足紧凑安装空间下的动力输出要求，又要兼顾不同改装场景下的轴系适配、走线布置需求，本次涉及的Flipsky6354无刷直流电机，正是针对这类小空间高功率密度需求设计的动力单元。

　　从实际应用场景来看，这款电机最常见的搭载场景是电动滑板的动力总成，除此之外，在小型电动代步车、定制化动力模型、紧凑型工业传动模组这类对安装体积有严格限制的项目中，也能见到同规格电机的应用。这类场景的共性在于，安装舱位的径向、轴向尺寸都被严格压缩，同时要求动力单元能在短时间内输出足够的扭矩带动负载，传统的同功率有刷电机因为体积大、维护周期短，很难适配这类场景，而无刷结构的动力单元刚好能在体积、功率、可靠性之间找到平衡。

　　从轴系设计来看，这款电机配置的10mmD型输出轴是非常务实的设计，D型轴的切面结构可以在传动连接时直接传递扭矩，不需要额外加工键槽，也能避免光轴传动时容易出现的打滑问题，适配常见的同步轮、链轮安装需求。轴段的不同长度规格也覆盖了不同安装座的厚度要求，不管是24mm长的短轴适配薄型安装支架，还是30mm长的长轴穿过厚型安装板，都能找到对应的适配位置，8mm直径的同轴段也能兼容部分常规孔径的传动件，降低改装时的零件替换成本。

　　电机本体的外形尺寸是结构安装时必须明确的边界条件，54mm的主体直径、63mm的安装定位直径，意味着在设计安装舱位时，径向预留的间隙不能小于这个尺寸，同时要考虑电机外壳的散热空间，不能完全贴死密封，否则长时间大负载运行时热量无法散出，会影响绕组的绝缘寿命。电机出线端配置的320mm长12AWG硅胶线，足够从安装位置延伸到电调的安装位，硅胶线的耐温、耐弯折特性也能适应代步装备行驶过程中的振动、弯折工况，线端预装的4.0mm金色子弹头连接器公头，可以直接和对应规格的电调输出端对接，不需要额外压接端子，减少装配环节的工作量。线序的颜色标识也做了明确区分，蓝色对应A相、黑色对应B相、黄色对应C相，接线时可以直接对应电调的相序标识，减少调线的试错成本。

　　从动力匹配的角度，这款电机的扭矩输出特性适配12S供电体系下的动力需求，搭配对应的50A到65A电流等级的电调，就能发挥出应有的动力性能，7Nm的最大扭矩输出足够带动单人负载的电动滑板完成起步、爬坡动作，0.053Ohm的相电阻也意味着电机的铜损控制在合理范围，大负载运行时的发热不会过于剧烈。14极的转子极数设计，让电机的低速扭矩输出更平顺，不会出现少极电机低速时的顿挫感，对于代步场景来说，平顺的动力输出能提升行驶的操控体验，也能减少传动系统的冲击载荷。

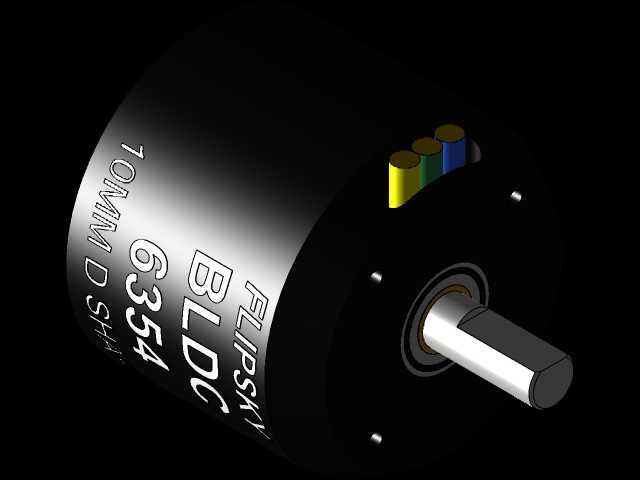

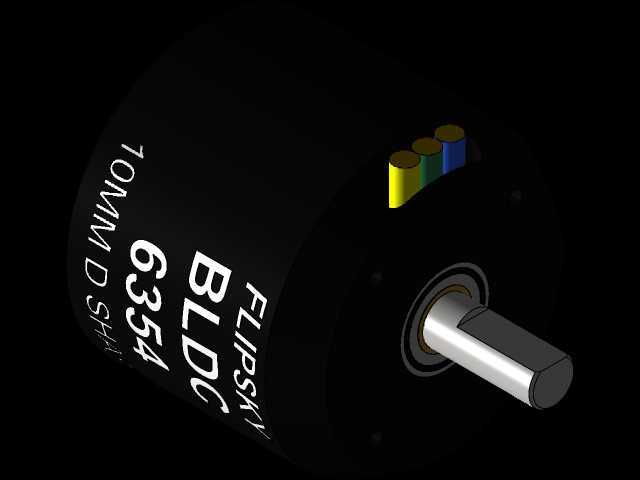

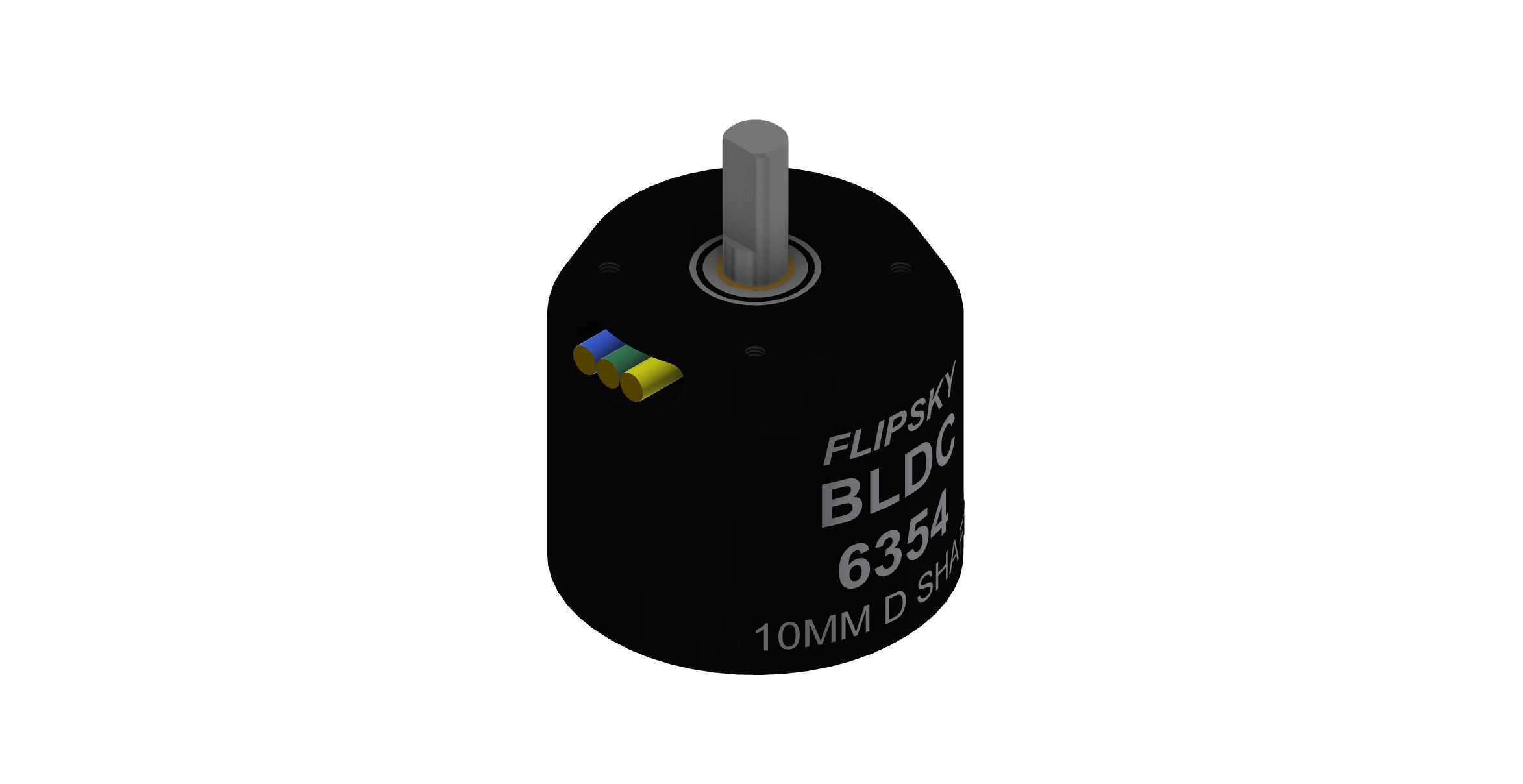

　　在三维建模的细节处理上，这款模型在基础电机外形的基础上补充了实际产品的细节特征，包括外壳上的丝印标识、出线端的三色线标识、输出轴的D型切面结构、端盖的安装定位特征，这些细节在做装配干涉检查时非常有用，不会因为模型过度简化导致实际装配时出现零件干涉的问题。比如在设计电机安装座时，可以直接参照模型的端盖外形做定位止口，不需要反复测量实物尺寸；在布置走线空间时，也能参照出线端的位置预留足够的走线弯折半径，避免硅胶线被挤压破损。

　　做这类小型动力单元的结构集成时，还要注意安装固定的受力点设计，电机的端盖是主要的受力承载位置，安装支架的抱箍或者固定螺丝要直接作用在端盖的安装位上，不能把受力点放在电机的外壳筒体上，否则长时间振动可能导致筒体变形，摩擦内部的定子转子，引发电机卡滞的问题。另外D型轴的传动件固定，要在轴端预留顶丝孔的安装位置，顶丝要刚好顶在D型轴的切面上，不能顶在圆弧面上，否则传动时容易出现顶丝松脱、传动打滑的问题。

　　对于三维建模从业者来说，这类电机模型的参考价值在于，它还原了量产产品的真实安装边界，不是理想化的简化圆柱体模型，在做整机装配设计时，可以直接调用这类模型做布局验证，提前规避安装空间不足、轴系匹配错误、走线干涉这类常见的设计问题，减少打样后的修改次数。对于设备选型人员来说，通过模型可以直观判断这款电机的外形是否适配自己的设计舱位，轴系是否匹配自己的传动结构，不需要拿到实物就能完成前期的布局评估，提升选型的效率。
