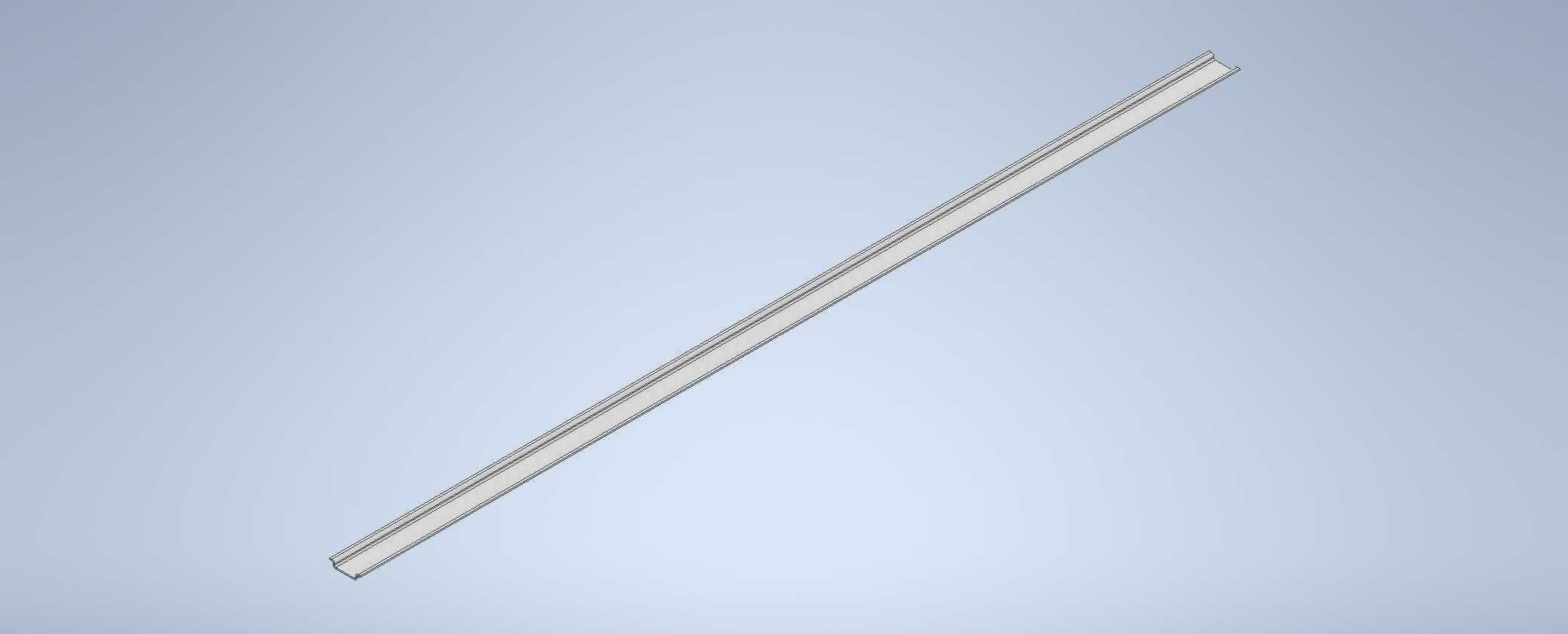

1米长DIN标准光滑工业导轨结构

　　做设备结构设计快十年，碰到需要长行程直线导向的工况，第一反应总会先核对DIN标准的导轨选型参数，这次做的这款1米长度的光滑导轨，最初是给自动化产线的物料滑移工位做配套导向件，当时现场要求导向件不能有突出的安装棱边，避免刮蹭输送过程中的软质包装物料，同时要保证整根长度上的直线度公差控制在每米0.2毫米以内，不然滑座运行到中段会出现卡滞、跳动的问题。

　　从实际应用场景来说，这类光滑导轨不像带滚珠槽的重载直线导轨那样适合高负载高频往复的工况，它更多用在轻载、低速的滑移场景，比如小型检测设备的探头滑移支架、仓储货架的抽拉导向、包装设备的挡料板滑移轨道，还有一些实验室小型试验台的调整机构，这些场景不需要承受太大的径向负载，但是对导向面的光滑度、安装的便捷性要求很高，而且很多时候需要整根裁切适配不同的安装长度，光滑的轨面没有复杂的滚道结构，现场裁切之后只需要简单打磨端面就能直接使用，不用做复杂的滚道修形，适配性很强。

　　设计的时候最先敲定的是截面轮廓，完全遵循DIN标准里的光滑导轨截面尺寸要求，轨身的主体截面采用对称式设计，两侧的导向面做了R0.5的圆角过渡，不是尖锐的直角，一方面是避免安装的时候划伤操作人员，另一方面是滑座在上面滑动的时候，配合面的接触应力不会集中在棱边位置，能减少长期使用后的磨损量。整根导轨的长度定在1米，是因为这个长度是工业设备里最常用的单段导向长度，既可以单根使用在短行程工位，也可以多根拼接用在长行程的输送线上，拼接的时候只需要保证对接端面的平面度公差在0.05毫米以内，对接处的台阶差控制在0.02毫米以内，滑座就能顺畅通过拼接位置，不会出现卡顿。

　　安装边界的设计上，导轨背面做了整面的安装基准面，粗糙度控制在Ra1.6，安装的时候可以直接贴紧设备的安装梁平面，不需要额外做基准修配，导轨两端设计了沉头安装孔的预留位置，孔位间距按照100毫米的标准间距排布，安装的时候可以根据实际的固定需求选择对应的孔位锁付M5的内六角螺丝，不需要现场重新打孔，能节省大量的装配时间。考虑到有些工况需要导轨侧面做定位，导轨的其中一个侧面也做了精度为h7的定位基准面，安装的时候可以靠紧设备的定位挡边，打表校正直线度之后直接锁付，不用反复调整位置。

　　功能特性上，这款光滑导轨的导向面做了硬化处理，表面硬度达到HRC45-50，硬化层深度在0.8-1.2毫米之间，既保证了表面的耐磨性能，又不会因为整体淬硬导致轨身变脆，承受轻微冲击的时候不会出现断裂的问题。轨面的粗糙度控制在Ra0.8，滑座配合面如果用工程塑料或者铜质滑块的话，运行的时候摩擦系数能控制在0.1以内，不需要频繁加注润滑脂也能保持顺畅的滑动，适合一些不方便做日常维护的封闭设备内部使用。

　　之前有个做食品包装设备的客户，之前用的是带安装槽的异型导轨，轨面的槽内容易堆积食品碎屑，清理的时候非常麻烦，换成这款光滑导轨之后，整根轨面没有凹槽缝隙，每天班后用抹布一擦就能清理干净，完全符合食品设备的卫生要求，而且运行了八个多月，轨面没有出现明显的磨损痕迹，滑座的运行精度依然保持在初始的公差范围内。还有个做小型试验台的客户，需要在导轨上安装位移传感器，因为导轨整面光滑，传感器的感应块可以随意调整固定位置，不受导轨上安装孔或者滚道位置的限制，调整行程的时候非常灵活，比带固定安装位的导轨适配性强很多。

　　设计过程中也踩过坑，最初的版本导轨两端没有做倒角处理，安装滑座的时候很容易刮伤滑座内部的密封胶圈，后来在两端做了15度的导入倒角，长度3毫米，安装滑座的时候能顺畅把胶圈导向到轨面上，不会出现切圈的问题。还有之前的版本安装沉头孔的深度做的不够，螺丝锁付之后会突出导轨背面，导致导轨安装之后和基准面之间有缝隙，直线度达不到要求，后来把沉头孔深度调整到比螺丝头厚度深0.2毫米，锁付之后螺丝头完全沉在孔内，保证背面基准面能完全贴紧安装平面，直线度一次校正就能达标。

　　从选型适配的角度来说，这款导轨可以搭配不同材质的滑座，比如需要低噪音的工况可以用POM材质的工程塑料滑座，运行噪音能控制在40分贝以内，适合实验室或者办公环境的设备；需要稍微高一点负载的工况可以用铜合金或者锌合金的滑座，能承受每米15公斤的径向负载，满足大部分轻载滑移工位的需求；如果需要无油润滑的工况，还可以在滑座内部嵌入固体润滑块，长期运行不需要加注润滑油，不会出现油污污染产品的问题。

　　很多刚入行的结构设计师选导轨的时候总觉得越复杂、负载能力越高的导轨越好，其实不然，很多轻载工位用这种结构简单的光滑导轨，不仅成本只有重载滚珠导轨的三分之一不到，安装维护的难度也低很多，而且因为结构简单，故障率反而比复杂的滚珠导轨低，不会出现滚珠脱落、滚道进灰卡滞的问题，在很多对成本敏感、负载不大的工况下，这类DIN标准的光滑导轨反而是最优的选型方案。
