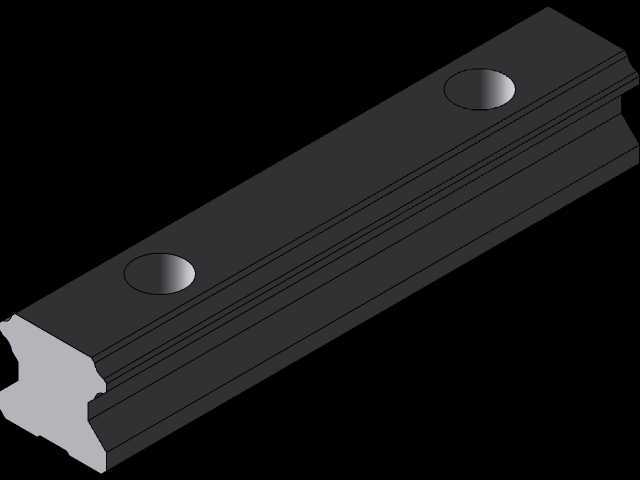

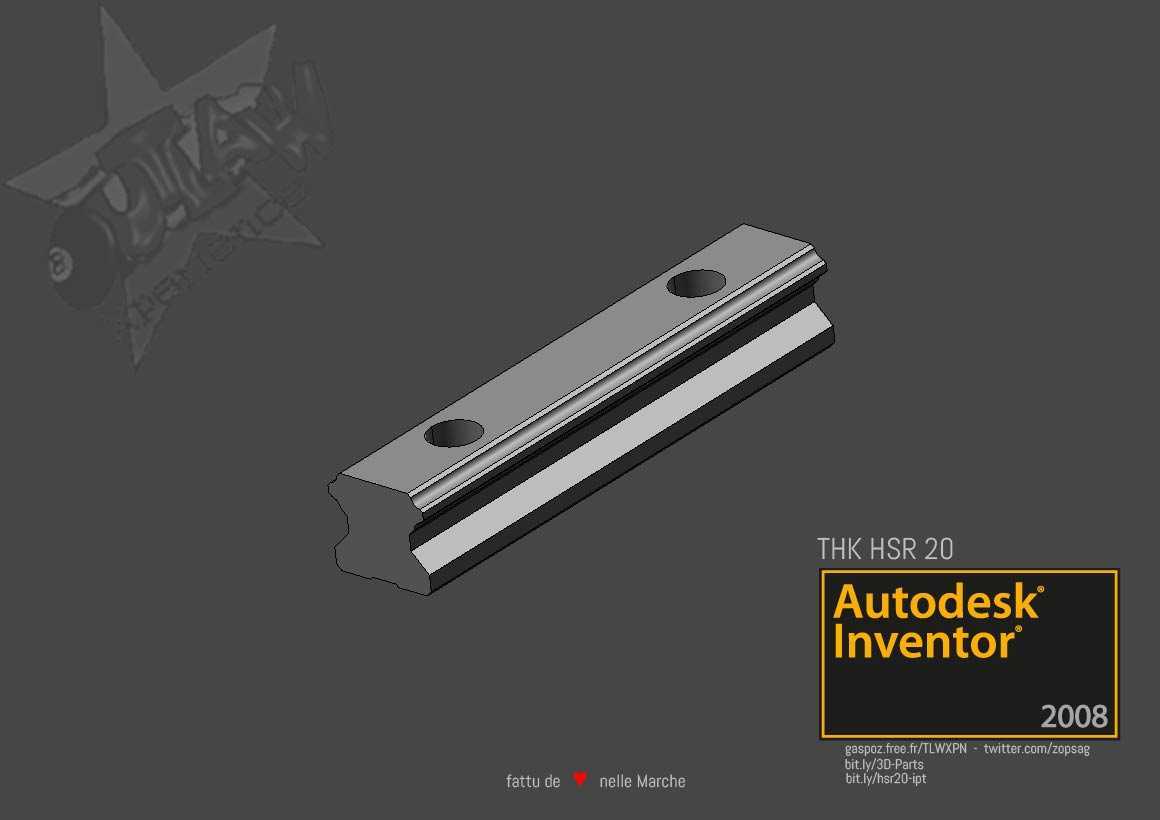

THK HSR20参数化宽幅滚珠保持架直线导轨

　　这款参数化直线导轨模型，还原了HSR20规格宽幅滚珠保持架导轨的完整结构特征，可直接用于自动化设备的布局设计、运动仿真与干涉校验环节。在非标自动化生产线、精密检测设备、数控机床进给轴、电子制造贴装设备、光伏组件加工输送线等场景中，这类导轨是实现高精度直线运动的核心承载部件，负责为滑台、机械手末端执行机构、检测探头等运动部件提供稳定的导向与载荷支撑，可同时承受径向载荷、反径向载荷与一定的侧向力矩，适配多数中低速、高精度往复运动的工况需求。

　　从结构设计逻辑来看，该导轨采用四列圆弧接触式滚道设计，滚珠在保持架的约束下沿滚道循环滚动，避免了滚珠之间的相互摩擦与碰撞，运行过程中噪音更低、滚动阻力波动更小，长时间运行也不会出现滚珠错位脱落的问题。参数化的建模逻辑让使用者可直接通过调整内置参数快速生成不同长度、不同沉头孔数量的导轨型号，无需重复绘制基础轮廓，大幅提升系列化设备的设计效率。建模过程中严格遵循原厂安装尺寸规范，导轨宽度为20mm规格对应的标准尺寸，安装沉头孔的孔距、沉头深度、孔径均匹配标准M6内六角安装螺栓的使用要求，两端的沉头孔位置预留了标准的端部余量，可直接对接标准端盖、防尘刮板等附件的安装接口，无需额外做尺寸修正。

　　在实际设备选型与设计过程中，导轨的安装边界是结构工程师重点关注的内容，该模型完整还原了导轨的截面轮廓、安装孔位分布、滚道位置等关键尺寸，在做设备整体布局时，可直接将模型导入装配体，校验导轨与周边安装座、拖链、限位开关、防护罩等部件的空间干涉情况，避免后期加工装配时出现尺寸冲突。导轨的滚道与滚珠接触角设置为45度，四个方向的额定载荷均衡，既可以用于水平安装的进给轴，也可用于垂直安装的提升轴、倒挂安装的移载轴，无需额外调整载荷校核系数。保持架的结构设计让滚珠在运动过程中始终保持均匀间距，即使在高速往复运动工况下，也能保证滚动顺畅，不会出现滚珠堆积导致的卡顿问题，有效提升导轨的运行寿命与运动平稳性。

　　针对不同设备的行程需求，参数化模型可通过修改孔数参数快速调整导轨总长度，孔距严格遵循60mm的标准节距设置，端部的沉头孔到导轨端面的距离保持标准值，保证不同长度的导轨都能匹配标准安装板的孔位布局，无需重新设计安装座的孔位。导轨的基准面设置清晰，建模时将导轨底面与侧面安装基准做了明确的参考几何特征，在装配约束时可直接选取基准面完成定位，减少装配约束的调整时间。对于做运动仿真的工程师来说，模型的滚道与滚珠配合面做了简化处理，既保留了关键的接触特征，又不会因为模型细节过多导致仿真运算卡顿，可直接用于运动学仿真、刚度校核等分析环节。

　　在实际生产应用中，这类导轨的安装基面平面度直接影响最终的运行精度，模型中预留的安装沉头孔深度可指导设计人员计算安装螺栓的旋合长度，避免螺栓过长顶穿导轨基面、或是螺栓过短导致锁紧力不足的问题。导轨端部的倒角特征也完全还原实物，装配时可顺利滑入滑块内部，不会刮伤滑块内部的滚道与保持架。对于需要做定制化导轨修改的设计场景，参数化模型的特征树清晰可编辑，可快速在基础导轨上增加防尘罩安装孔、限位撞块安装位、传感器感应片等附加特征，适配不同设备的特殊安装需求，无需从零开始建模，大幅缩短非标设计的周期。
