重载型线性滚轮滑动轨道结构设计

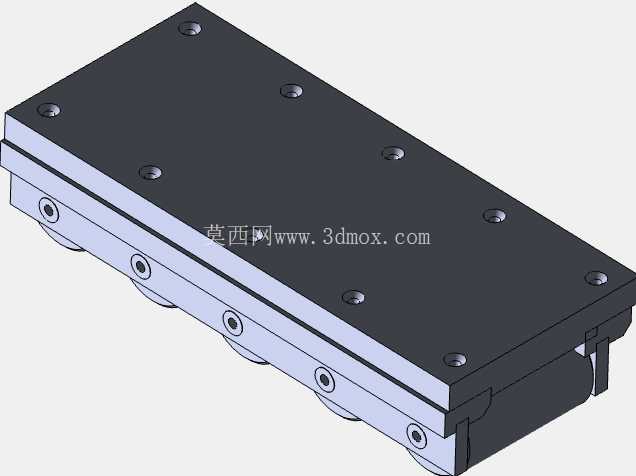

　　这类滚轮轨道常应用在需要低阻力往复直线运动的工业场景中，比如自动化产线的工位滑台、检测设备的进给机构、电子加工设备的位移模组上，相比传统滑动摩擦导轨，它的滚动摩擦阻力更小，启动无滞涩感，长时间运行磨损量更低，维护频次也能大幅降低。从结构功能来看，轨道主体分为上下两个装配基准面，上方的深色安装板预留了多组内六角安装孔位，可直接对接负载安装板，通过螺栓锁紧就能实现负载与动轨的刚性连接，不会出现长期运行后的连接松动问题；下方的基座部分集成了多组滚轮组件，滚轮沿基座长度方向等距排布，每个滚轮都通过销轴固定在基座侧壁，滚轮外圈与静轨的接触面做了贴合弧度设计，运行时不会出现卡滞或侧向偏移。设计这类轨道时，首先要确认安装边界的尺寸约束，

　　整体宽度要适配常见的工业铝型材安装槽间距，长度可根据实际行程需求做模块化拼接，安装孔的孔距要符合通用机械安装的标准模数，避免出现无法对接现有安装位的问题。建模过程中，先通过草图绘制轨道的截面轮廓，明确上下安装面的平行度公差要求，拉伸生成主体结构后，再逐个构建滚轮组件，要注意滚轮与安装销轴的同轴度约束，以及滚轮与轨道接触面的间隙配合要求，间隙过大会导致运行晃动，间隙过小则会增大摩擦阻力。完成单个滚轮的建模后，通过阵列功能沿轨道长度方向按等间距复制滚轮，要保证每个滚轮的安装位置度误差控制在合理范围内，避免出现个别滚轮受力不均的情况。最后通过装配约束将动轨与静轨配合，验证滑动过程中是否存在干涉，同时模拟不同负载下的受力分布，

　　确保靠近安装孔位的滚轮能均匀承载，不会出现局部应力集中导致的部件变形。这类轨道的安装基准面做了平面度处理，安装时不需要额外做复杂的基面刮研，只要保证对接的安装面平面度达标，锁紧螺栓后就能获得稳定的滑动精度，适合用在对运行平顺性有要求、但不需要超高直线度精度的中载传动场景，相比滚珠导轨它的抗冲击性能更好，在有轻微振动的工况下也能保持稳定运行，不会出现滚珠脱落或卡阻的问题。
